يُستخدم مُضاعِف/مُزيل إرسال DWDM رباعي القنوات (ثماني موجات) مع مُرشِّح أزرق وأحمر (R/B) في أزواج، وهو من تصميم FIBERWDM. في الجانب A، تكون الموجات كالتالي: RX C21 إلى C24، TX C45 إلى C48؛ وفي الجانب B، تكون الموجات كالتالي: RX C45 إلى C48، TX C21 إلى C24. عند اقترانه بمُضخِّمات DWDM وجهاز DCM، يُمكن لنظام نقل DWDM رباعي القنوات دعم الإرسال لمسافات طويلة عبر ليف ضوئي واحد.
وهو مصمم كوحدة توصيل LGX، لذا يمكن توصيله برف 1U ذي 4 فتحات، وتدعم السعة القصوى 4*4 قنوات في النظام.

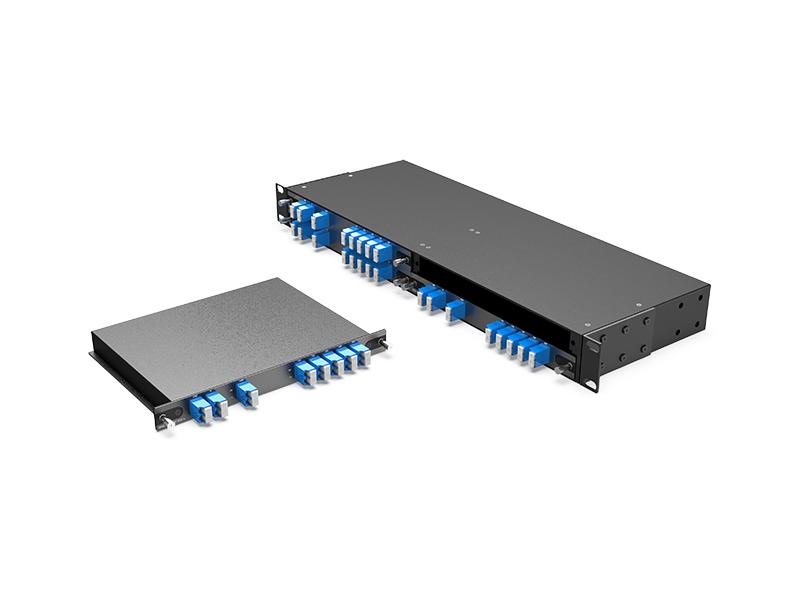

مُضاعِف/مُزيل إرسال DWDM أحادي الألياف، 4 قنوات، 8 موجات، مع منفذ توسعة، ومرشح R/B، وLC/UPC، وصندوق LGX، و4 فتحات في رف 1U
يُستخدم مُضاعِف/مُزيل إرسال DWDM رباعي القنوات (ثماني موجات) مع مُرشِّح أزرق وأحمر (R/B) في أزواج، وهو من تصميم FIBERWDM. في الجانب A، تكون الموجات كالتالي: RX C21 إلى C24، TX C45 إلى C48؛ وفي الجانب B، تكون الموجات كالتالي: RX C45 إلى C48، TX C21 إلى C24. عند اقترانه بمُضخِّمات DWDM وجهاز DCM، يُمكن لنظام نقل DWDM رباعي القنوات دعم الإرسال لمسافات طويلة عبر ليف ضوئي واحد.
وهو مصمم كوحدة توصيل LGX، لذا يمكن توصيله برف 1U ذي 4 فتحات، وتدعم السعة القصوى 4*4 قنوات في النظام.
لوحة المنتج

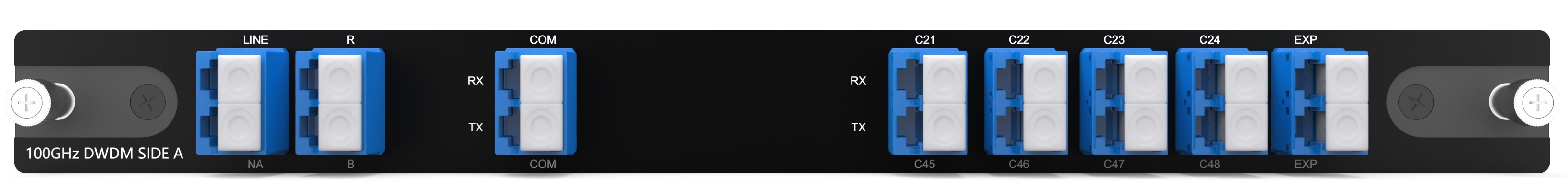

مُضاعِف/مُزيل مُضاعِف DWDM رباعي القنوات، جانب الألياف الأحادية أ

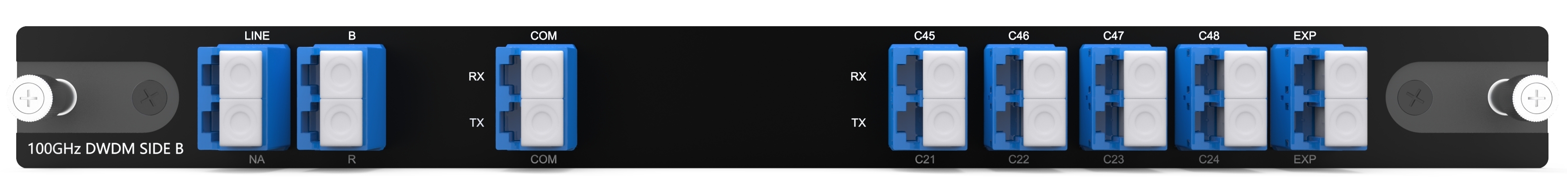

مُضاعِف/مُزيل مُضاعِف DWDM رباعي القنوات، جانب الألياف الضوئية B

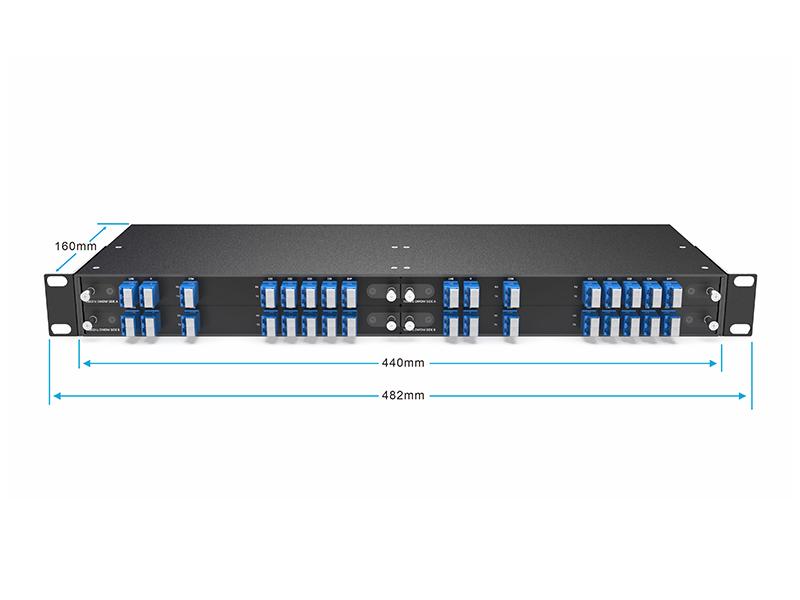

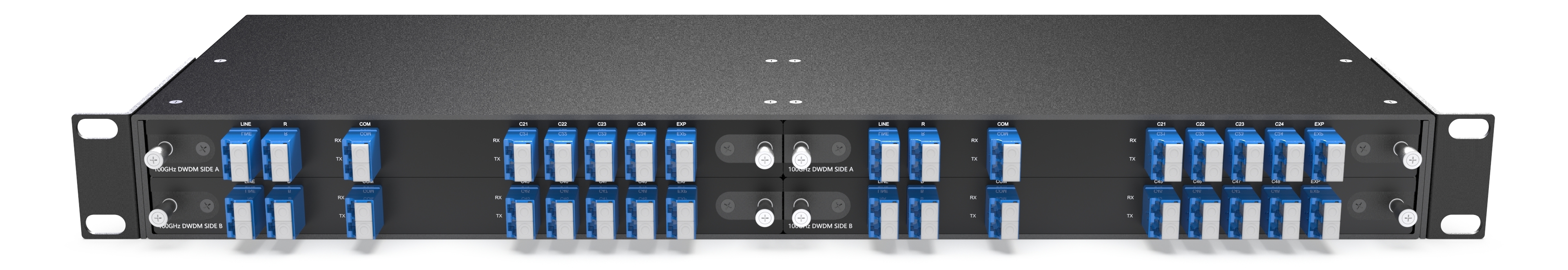

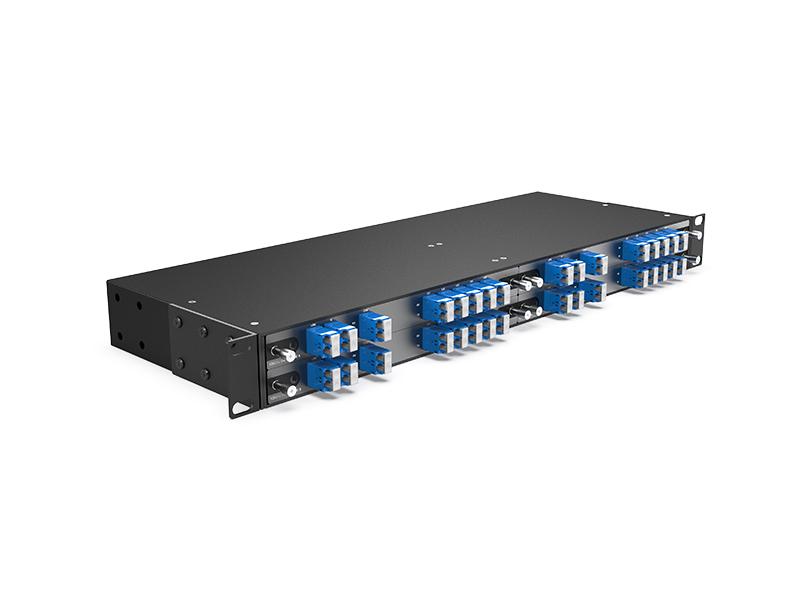

رف 1U ذو 4 فتحات
منفذ التوسعة لزيادة عرض النطاق الترددي في المستقبل، يجعل من الممكن زيادة سعة الشبكة عن طريق توصيلها بمنفذ الخط الخاص بجهاز DWDM MUX/DEMUX آخر يدعم أطوال موجية مختلفة، دون الحاجة إلى تركيب أو استئجار ألياف إضافية.
لاين لينك

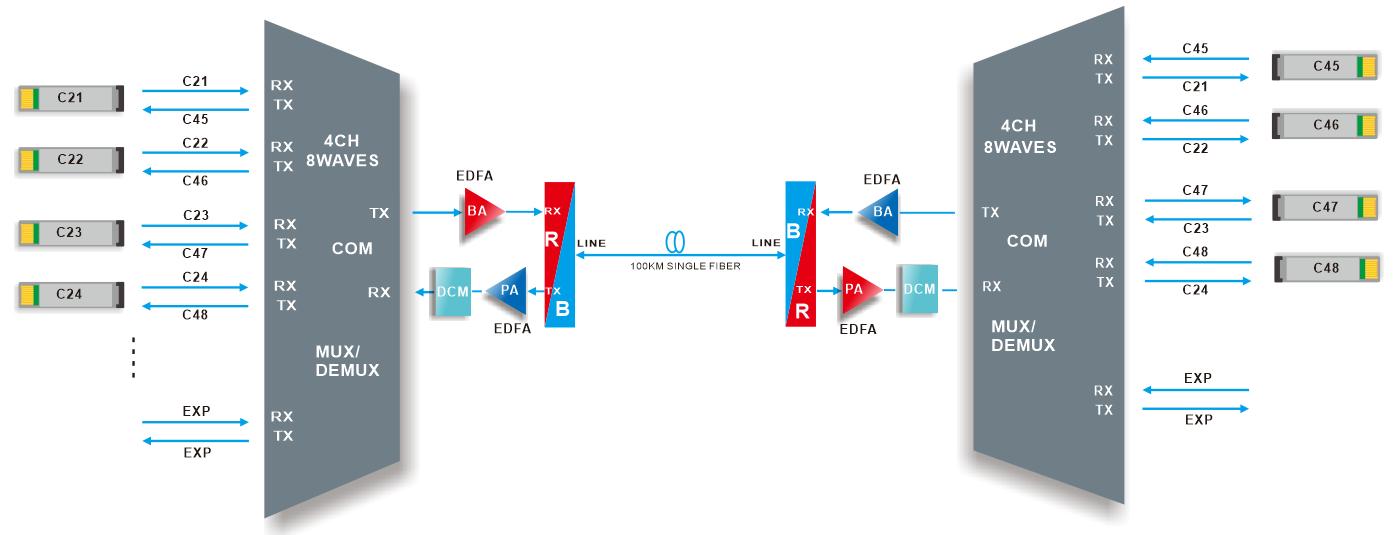

إرسال عبر الألياف الضوئية أحادية القناة بتقنية DWDM MUX/DEMUX رباعية القنوات
يدعم جهاز DWDM MUX/DEMUX ذو 4 قنوات فرق 4 قنوات في ليف بصري واحد للإرسال من نقطة إلى نقطة.
وهو يعمل في مجالات البث التلفزيوني والإذاعي، ومراكز البيانات، والتمويل، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.
مواصفات المنتج
|
الطول الموجي |
4 قنوات 8 موجات C21-C24/C45-C48 |
تباعد القنوات |
100 جيجاهرتز (0.8 نانومتر) |
|
نطاق تمرير القناة |
±0.11 نانومتر |
تكنولوجيا |
مرشح الأغشية الرقيقة (TFF) |
|
فقد الإدخال |
≤ 2.4 ديسيبل |
فقدان الاتصال |
≤ 3.5 ديسيبل |
|
خسارة العودة |
≥ 45 ديسيبل |
التوجيه |
≥ 45 ديسيبل |
|
تشتت نمط الاستقطاب |
≤ 0.1ps |
الفقد المعتمد على الاستقطاب |
≤ 0.3 ديسيبل |
|
عزل القناة |
مستوى الصوت المجاور ≥30 ديسيبل
|
درجة حرارة |
نطاق التشغيل من -40 إلى 85 درجة مئوية التخزين من -40 إلى 85 درجة مئوية |
|
فقد الإدخال عند R/B |
اجتياز: ≤ 0.6 ديسيبل الانعكاس: ≤ 0.8 ديسيبل |
عزلة@R/B |
اجتياز: ≥ 30 ديسيبل مستوى الانعكاس: ≥15 ديسيبل |
|
الوزن الصافي |
صندوق LGX: 0.5 كجم رف 1U بأربعة فتحات: 1.5 كجم |
الأبعاد (الارتفاع × العرض × العمق) |
صندوق LGX: 20 × 215 × 150 مم رف 1U: 44 × 440 × 230 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.
معلومات عن العبوة

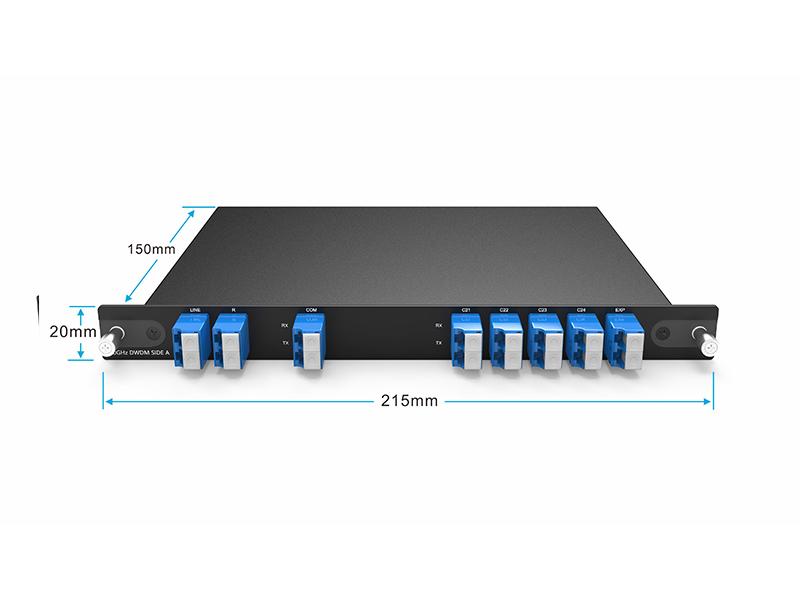

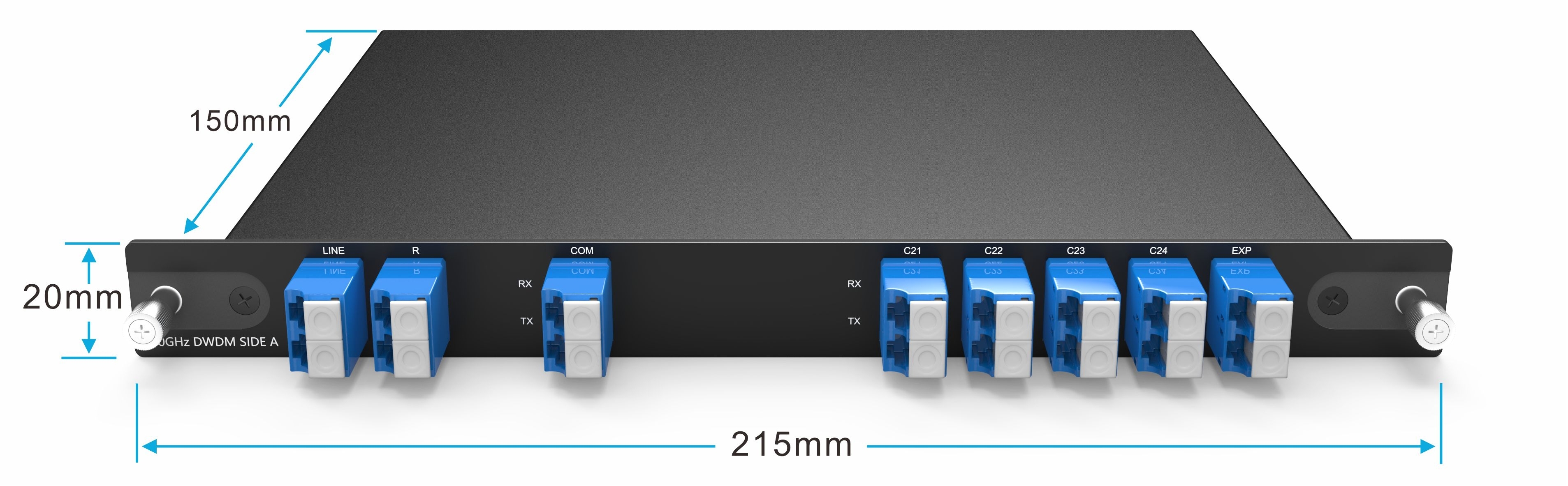

صندوق توصيل LGX 4-Slot 1U Rack

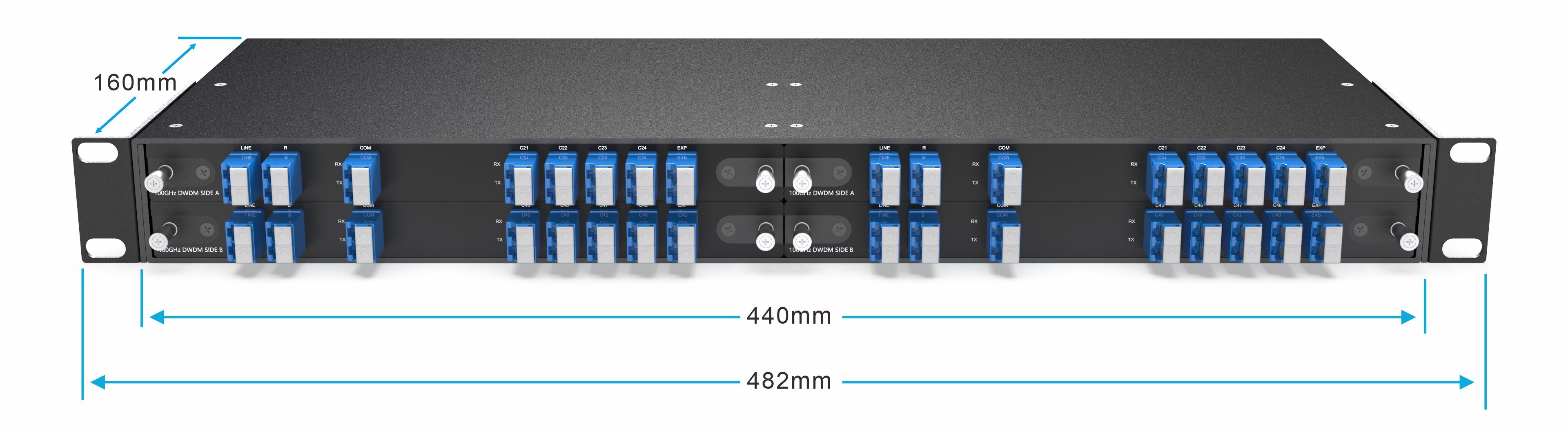

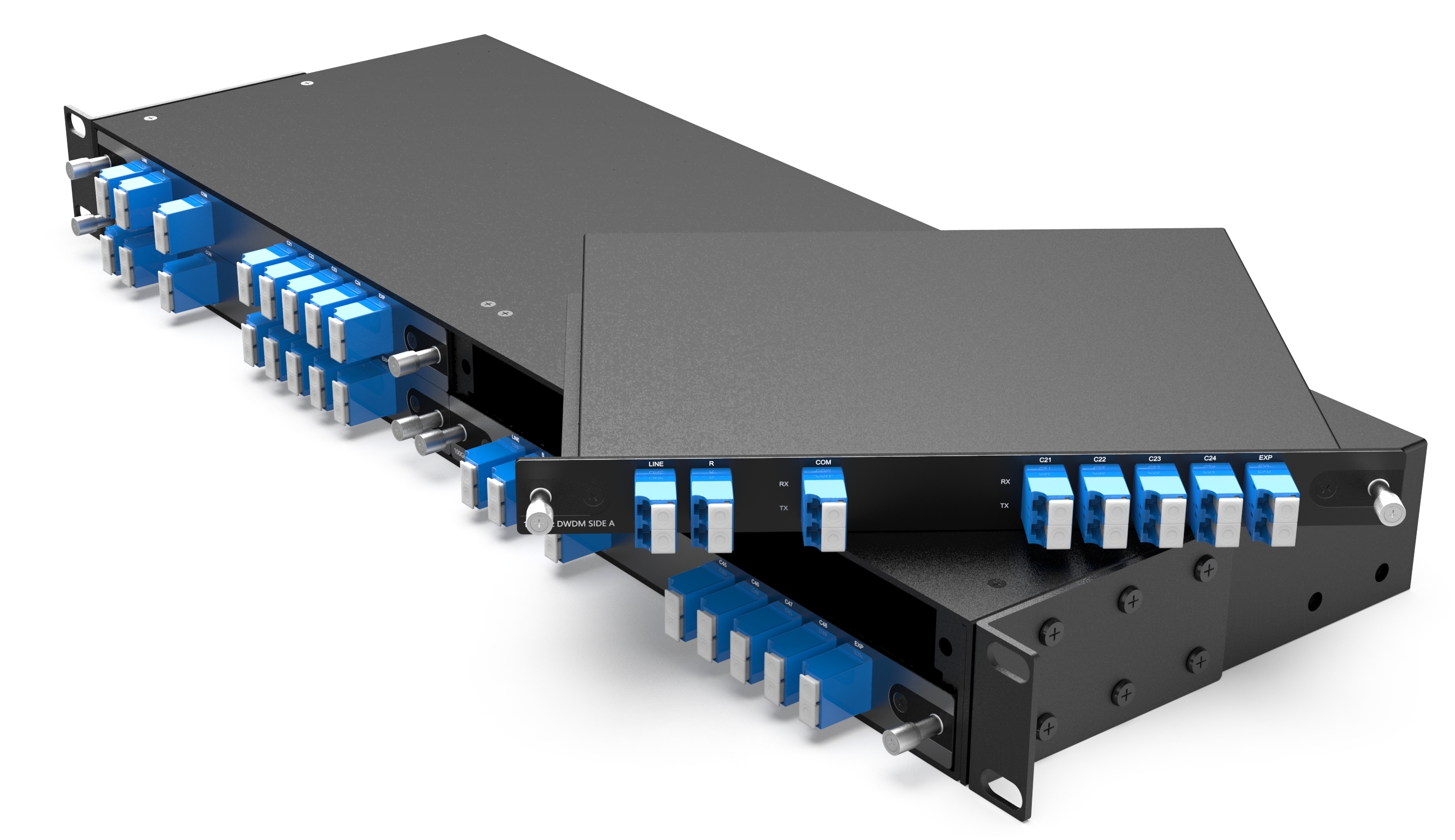

رف 1U ذو 4 فتحات لصندوق LGX
معلومات الطلب
|
رقم المنتج |
وصف المنتج |
|
DM4-LGX01-C2148-RB-A |
مُضاعِف/مُفكِّك إشارات DWDM رباعي القنوات، ثماني موجات (استقبال C21-C24/إرسال C45-C48) مع منفذ توسعة وفلتر RB، ألياف ضوئية أحادية، LC/UPC، صندوق LGX قابل للتوصيل، 20 × 215 × 150 مم، الجانب A |
|
DD4-LGX01-C2148-RB-B |
مُضاعِف/مُفكِّك إشارات DWDM رباعي القنوات، ثماني موجات (استقبال C45-C48/إرسال C21-C24) مع منفذ توسعة وفلتر RB، ألياف ضوئية أحادية، LC/UPC، صندوق LGX قابل للتوصيل، 20 × 215 × 150 مم، الجانب B |
|
1U-4LGX02 |
رف 1U مقاس 19 بوصة مزود بـ 4 فتحات لصندوق LGX القابل للتوصيل، 440 × 160 × 44 مم |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
