تم تصميم جهاز الإرسال والاستقبال DWDM أحادي الألياف رباعي القنوات (ثماني موجات) من نوع O-BAND بواسطة شركة FIBERWDM، وهو جهاز DWDM سلبي بالكامل، ويدعم فقدًا منخفضًا للإدخال (أطوال الموجات < 3.0 ديسيبل). الموجات هي 1304.58/1305.72/1306.85/1308.00/1309.14/1310.28/1311.43/1312.58 نانومتر، ويدعم نقل البيانات عبر أربع قنوات على ليف ضوئي واحد.
مُضاعِف/مُفكِّك إشارة الألياف الضوئية أحادية القناة 4 قنوات (8 موجات) بنطاق O، مُوَزِّع/مُفَكِّك إشارة DWDM، مُوَزِّع/مُفَكِّك إشارة LC/UPC، وحدة رف 1U

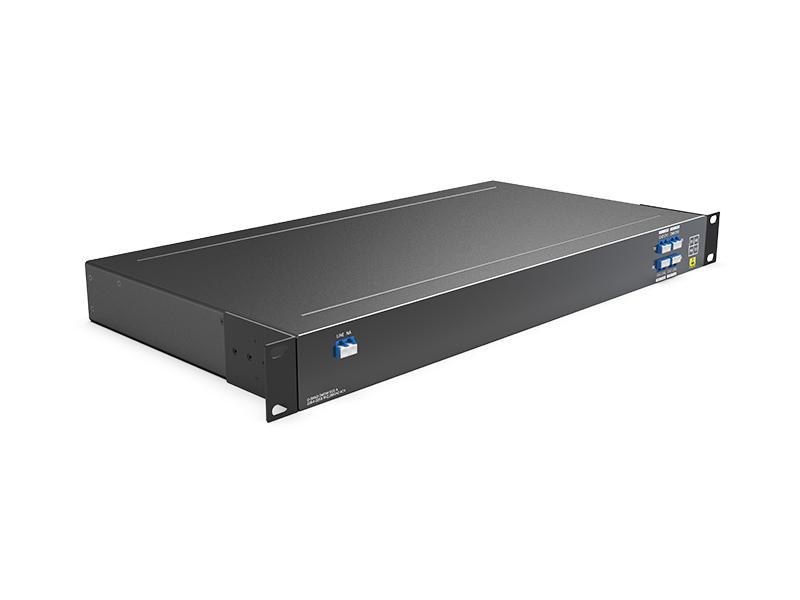

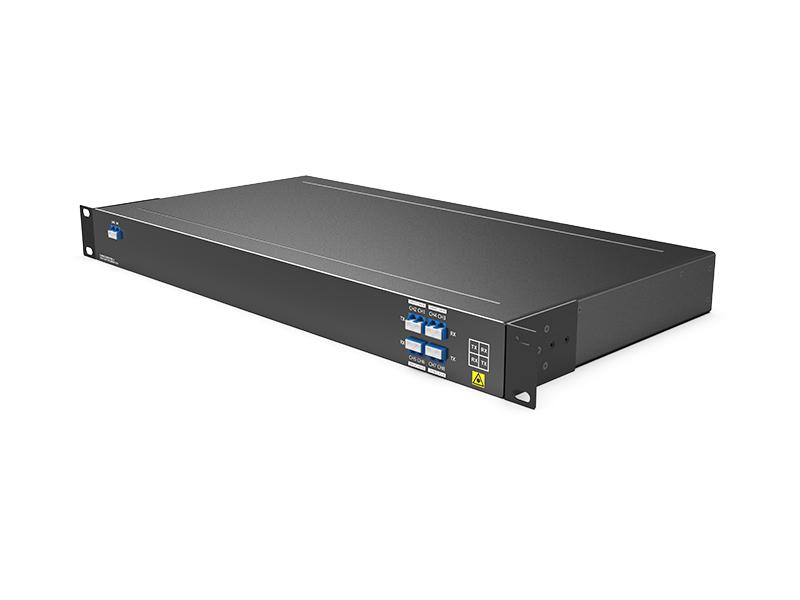

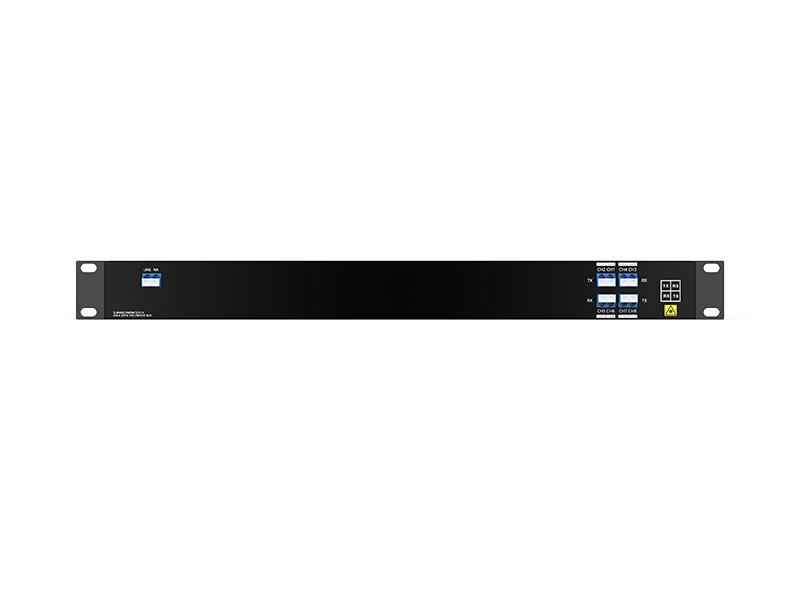

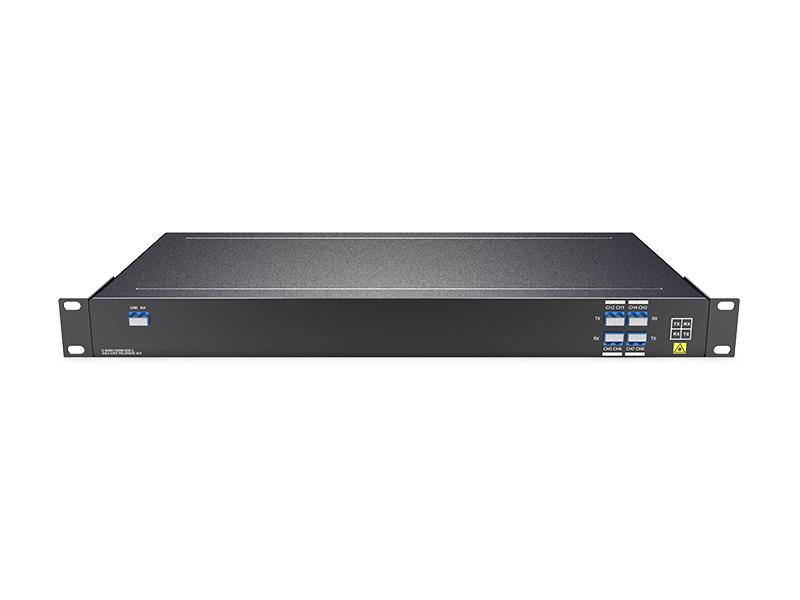

لوحة المنتج
استقبال الألياف الضوئية أحادية النطاق DWDM رباعي القنوات (1304.58/1306.85/1309.14/1311.43 نانومتر) الإرسال (1305.72/1308.00/1310.28/1312.58 نانومتر) الجانب أ
استقبال ألياف مفردة بتقنية DWDM ذات 4 قنوات في النطاق O (1305.72/1308.00/1310.28/1312.58 نانومتر) الإرسال (1304.58/1306.85/1309.14/1311.43 نانومتر) الجانب ب

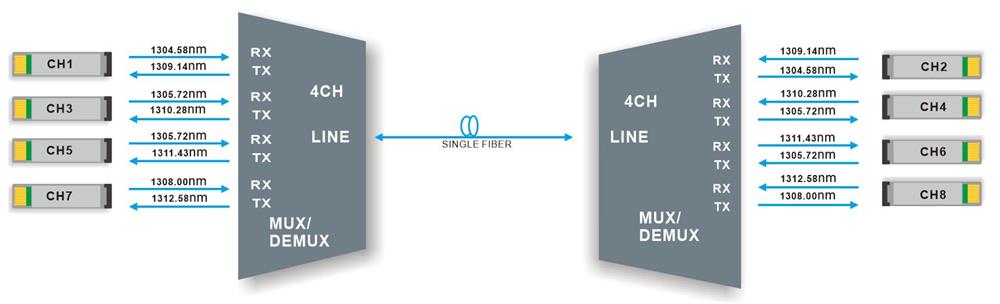

خط الربط
إرسال عبر الألياف الضوئية أحادية النطاق بأربعة قنوات بتقنية DWDM MUX/DEMUX
جهاز إرسال واستقبال DWDM ذو 4 قنوات بنطاق O، يدعم 4 قنوات مختلفة في ليف بصري واحد للإرسال من نقطة إلى نقطة.
وهو يعمل في مجالات البث التلفزيوني والإذاعي، ومراكز البيانات، والتمويل، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.
مواصفات المنتج
| طول موجة العمل |
1304.58/1305.72/1306.85/1308.00/ 1309.14/1310.28/1311.43/1312.58 نانومتر |
طول الموجة التشغيلية | 1260~1360 نانومتر |
| نطاق تمرير القناة | ±0.11 نانومتر | تكنولوجيا | مرشح الأغشية الرقيقة (TFF) |
| فقد الإدخال | ≤ 2.4 ديسيبل | فقدان الإدخال وحساسية درجة الحرارة | ≤ 0.5 ديسيبل |
| خسارة العودة | ≥ 45 ديسيبل | التوجيه | ≥ 45 ديسيبل |
|
تشتت نمط الاستقطاب |
≤ 0.2ps | الفقد المعتمد على الاستقطاب | ≤ 0.2 ديسيبل |
| عزل القناة |
مستوى الصوت المجاور ≥25 ديسيبل
غير متجاور ≥ 35 ديسيبل |
درجة حرارة |
نطاق التشغيل من -40 إلى 85 درجة مئوية التخزين من -40 إلى 85 درجة مئوية |

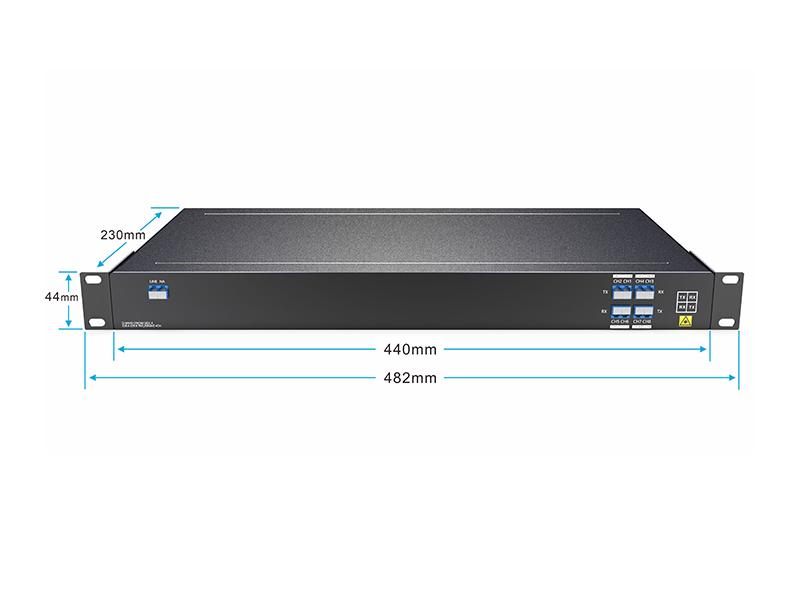

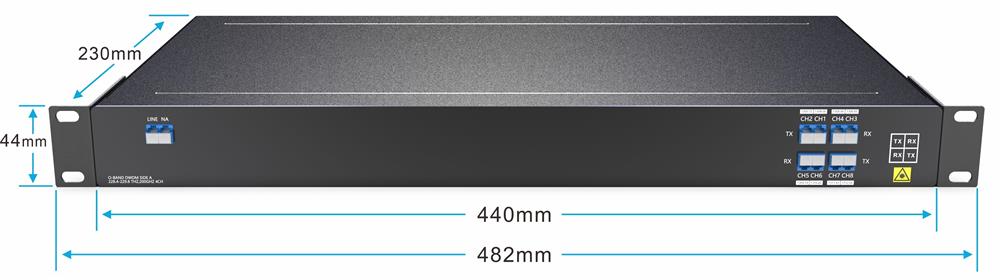

| الوزن الصافي | 3.5 كجم | الأبعاد (الارتفاع × العرض × العمق) | 44 × 440 × 230 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.
معلومات عن العبوة
رف 1U مقاس 19 بوصة
معلومات الطلب
| رقم المنتج | وصف المنتج |
| OMD8-1U01-1310A |
DWDM MUX DEMUX 4CH 8waves RX (1304.58/1306.85/1309.14/1311.43nm) إرسال (1305.72/1308.00/1310.28/1312.58 نانومتر)، ليف أحادي، LC/UPC، جانب الرف A 1U |
| ODD8-1U01-1310B |
DWDM MUX DEMUX 4CH 8waves RX (1305.72/1308.00/1310.28/1312.58nm) إرسال (1304.58/1306.85/1309.14/1311.43 نانومتر)، ألياف مفردة، LC/UPC، وحدة رف 1U، الجانب B |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
