يُستخدم مُضاعِف/مُزيل إرسال DWDM ذو 8 قنوات (16 موجة) في أزواج، وهو من تصميم FIBERWDM. في الجانب A، تكون الموجات كالتالي: RX من C21 إلى C28 (1560.61 نانومتر ~ 1554.94 نانومتر)، TX من C29 إلى C36 (1554.13 نانومتر ~ 1548.51 نانومتر). وفي الجانب B، تكون الموجات كالتالي: RX من C29 إلى C36 (1554.13 نانومتر ~ 1548.51 نانومتر)، TX من C21 إلى C28 (1560.61 نانومتر ~ 1554.94 نانومتر). وباستخدام مُضخِّمات DWDM وجهاز DCM، يُمكن لنظام نقل DWDM ذي 8 قنوات دعم الإرسال لمسافات طويلة عبر ليف ضوئي واحد.
وهو مصمم كوحدة توصيل LGX، لذا يمكن توصيله برف 1U ذي فتحتين، وتدعم السعة القصوى 2*8 قنوات في النظام.
مُضاعِف/مُزيل إرسال DWDM أحادي الألياف 8 قنوات 16 موجة، مع منفذ EXP، و1310 نانومتر، ومنفذ مراقبة، وLC/UPC، وصندوق LGX، وفتحتين في رف 1U
يُستخدم مُضاعِف/مُزيل إرسال DWDM ذو 8 قنوات (16 موجة) في أزواج، وهو من تصميم FIBERWDM. في الجانب A، تكون الموجات كالتالي: RX من C21 إلى C28 (1560.61 نانومتر ~ 1554.94 نانومتر)، TX من C29 إلى C36 (1554.13 نانومتر ~ 1548.51 نانومتر). وفي الجانب B، تكون الموجات كالتالي: RX من C29 إلى C36 (1554.13 نانومتر ~ 1548.51 نانومتر)، TX من C21 إلى C28 (1560.61 نانومتر ~ 1554.94 نانومتر). وباستخدام مُضخِّمات DWDM وجهاز DCM، يُمكن لنظام نقل DWDM ذي 8 قنوات دعم الإرسال لمسافات طويلة عبر ليف ضوئي واحد.
وهو مصمم كوحدة توصيل LGX، لذا يمكن توصيله برف 1U ذي فتحتين، وتدعم السعة القصوى 2*8 قنوات في النظام.
لوحة المنتج

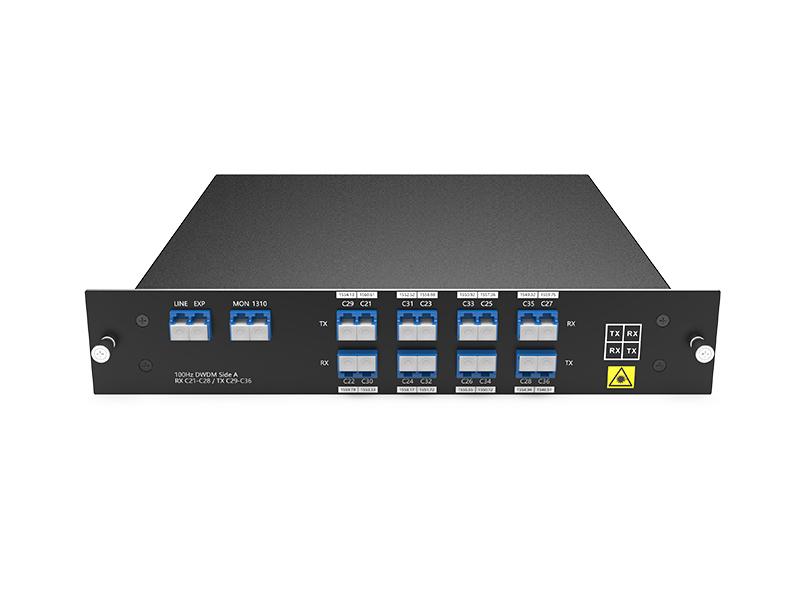

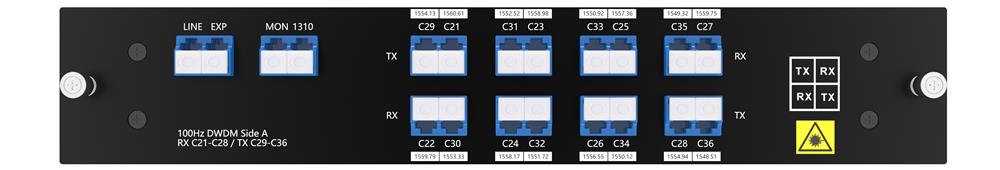

مُضاعِف/مُزيل مُضاعِف DWDM ذو 8 قنوات، جانب الألياف الأحادية A

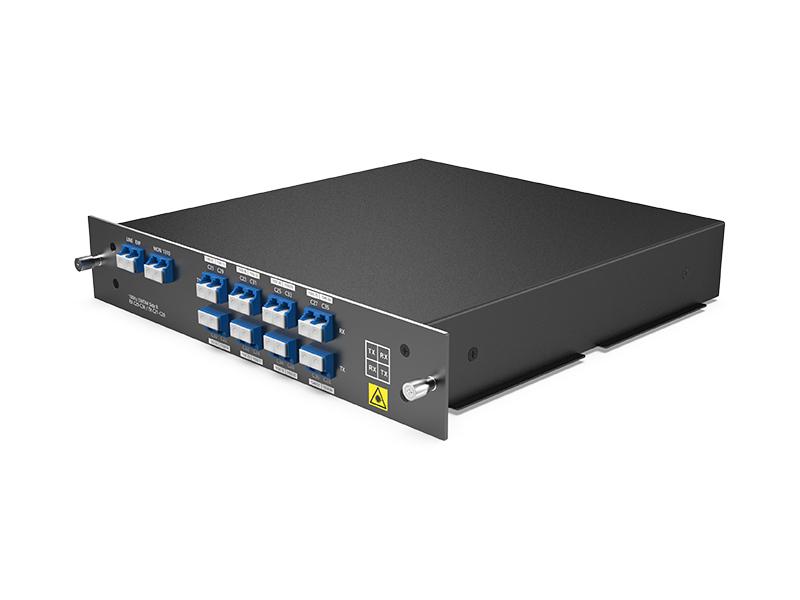

مُضاعِف/مُزيل مُضاعِف DWDM ثماني القنوات، جانب الألياف الضوئية الأحادية B، رف ثنائي الفتحات 1U
منفذ التوسعة لزيادة عرض النطاق الترددي في المستقبل، يجعل من الممكن زيادة سعة الشبكة عن طريق توصيلها بمنفذ الخط الخاص بجهاز DWDM MUX/DEMUX آخر يدعم أطوال موجية مختلفة، دون الحاجة إلى تركيب أو استئجار ألياف إضافية.
لاين لينك
إرسال عبر الألياف الضوئية أحادية القناة بتقنية DWDM MUX/DEMUX ذات 8 قنوات
يدعم جهاز DWDM MUX/DEMUX ذو 8 قنوات فرق 8 قنوات في ليف بصري واحد للإرسال من نقطة إلى نقطة.
وهو يعمل في مجالات البث التلفزيوني والإذاعي، ومراكز البيانات، والتمويل، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.
مواصفات المنتج
|
الطول الموجي |
8 قنوات 16 موجة C21-C28/C29-C36 |
تباعد القنوات |
100 جيجاهرتز (0.8 نانومتر) |
|
نطاق تمرير القناة |
±0.11 نانومتر |
تكنولوجيا |
مرشح الأغشية الرقيقة (TFF) |
|
فقد الإدخال في DWDM |
≤ 3.5 ديسيبل |
فقد الإدخال عند الشاشة |
≤ 26 ديسيبل |
|
الطول الموجي عند 1310 |
1260~1360 نانومتر |
فقد الإدخال عند 1310 |
≤ 0.8 ديسيبل |
|
خسارة العودة |
≥ 45 ديسيبل |
التوجيه |
≥ 45 ديسيبل |
|
وضع الاستقطاب تشتت |
≤ 0.1ps |
الفقد المعتمد على الاستقطاب |
≤ 0.3 ديسيبل |
|
عزل القناة |
مستوى الصوت المجاور ≥30 ديسيبل
|
درجة حرارة |
نطاق التشغيل من -40 إلى 85 درجة مئوية التخزين من -40 إلى 85 درجة مئوية |
|
الوزن الصافي |
صندوق LGX: 0.5 كجم رف ذو فتحتين ووحدة واحدة: 2.5 كجم |

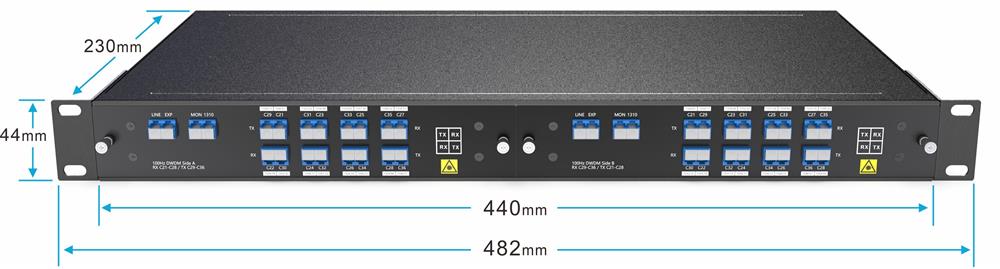

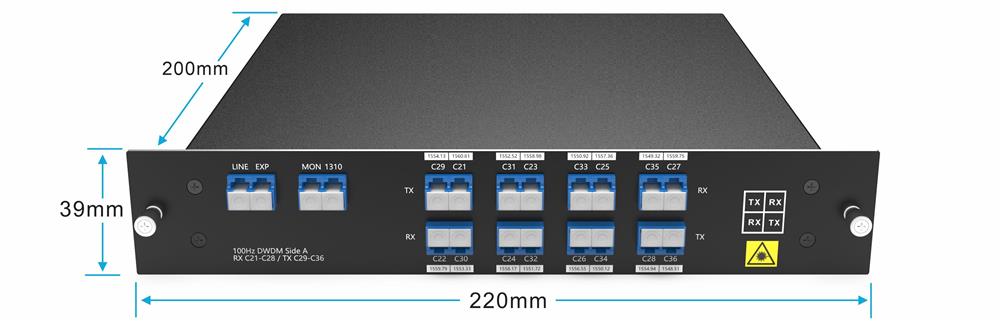

الأبعاد (الارتفاع × العرض × العمق) |
صندوق LGX: 220 × 200 × 39 مم رف 1U: 44 × 440 × 230 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.
معلومات عن العبوة

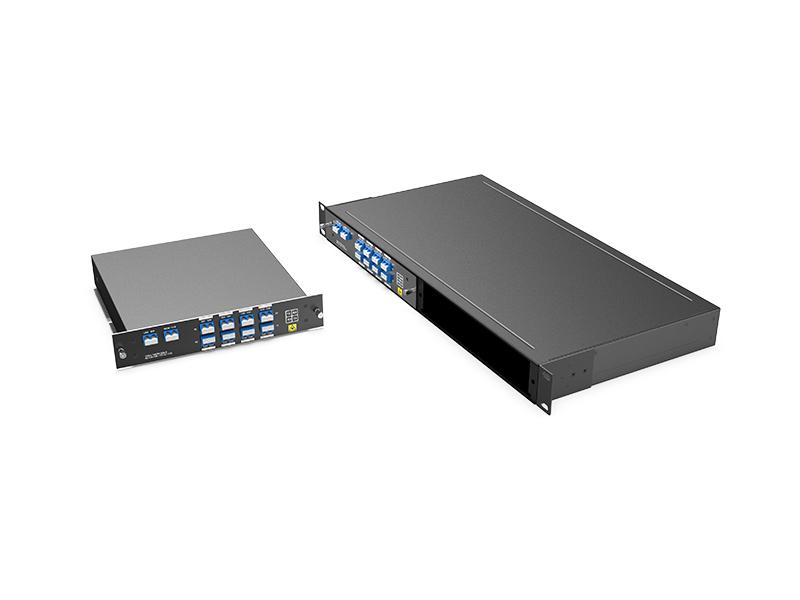

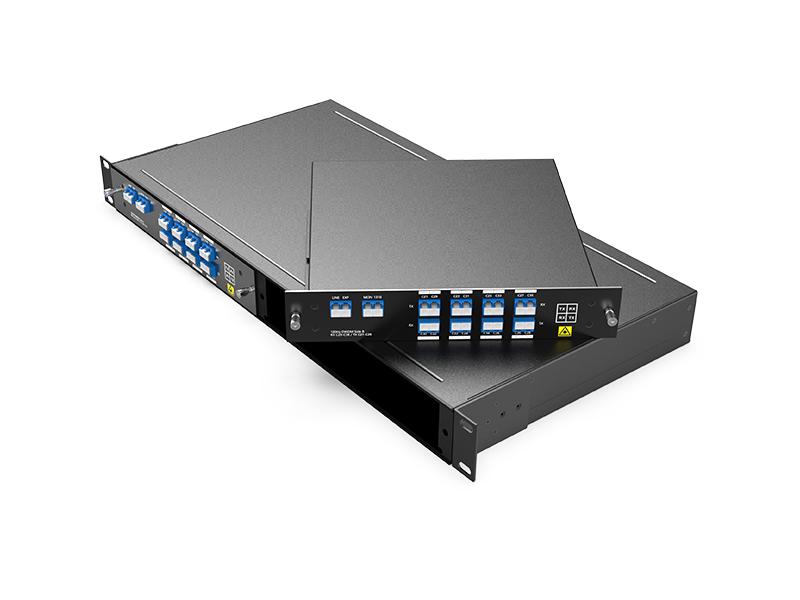

صندوق LGX قابل للتوصيل في رف 1U ذو فتحتين

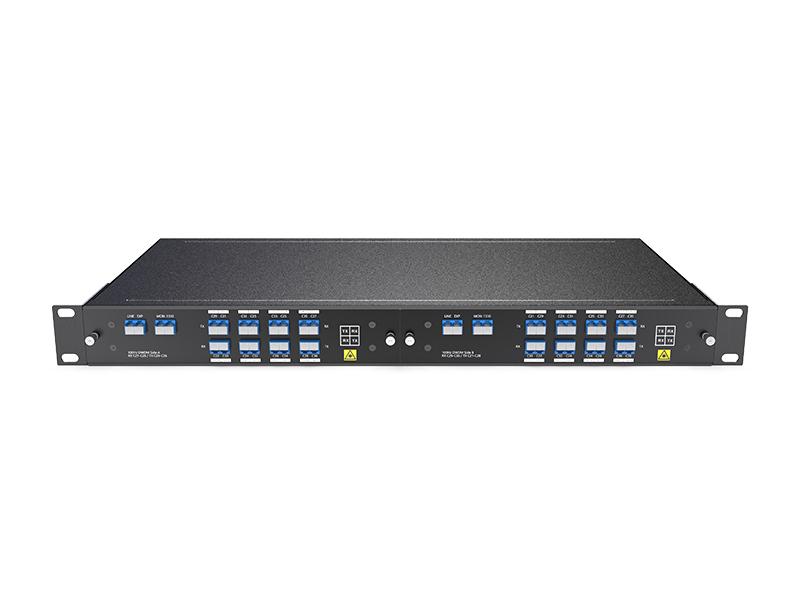

رف ذو فتحتين 1U لصندوق LGX
معلومات الطلب
|
رقم المنتج |
وصف المنتج |
|
DM16-LGX01-C2136-31MA |
مُضاعِف/مُفكِّك إشارات DWDM ثماني القنوات، 16 موجة (استقبال C21-C28/إرسال C29-C36) مع منفذ 1310، ومنفذ مراقبة، ومنفذ توسعة، وألياف ضوئية أحادية، وLC/UPC، وصندوق LGX قابل للتوصيل، الجانب A |
|
DD16-LGX01-C2136-31MB |
مُضاعِف/مُفكِّك إشارات DWDM ثماني القنوات، 16 موجة (استقبال C29-C36/إرسال C21-C28) مع منفذ 1310، ومنفذ مراقبة، ومنفذ توسعة، وألياف ضوئية أحادية، وLC/UPC، وصندوق LGX قابل للتوصيل، وجانب B |
|
1U02-2LGX |
رف 1U مقاس 19 بوصة مزود بفتحتين لصندوق LGX القابل للتوصيل، 440 × 230 × 44 مم |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
