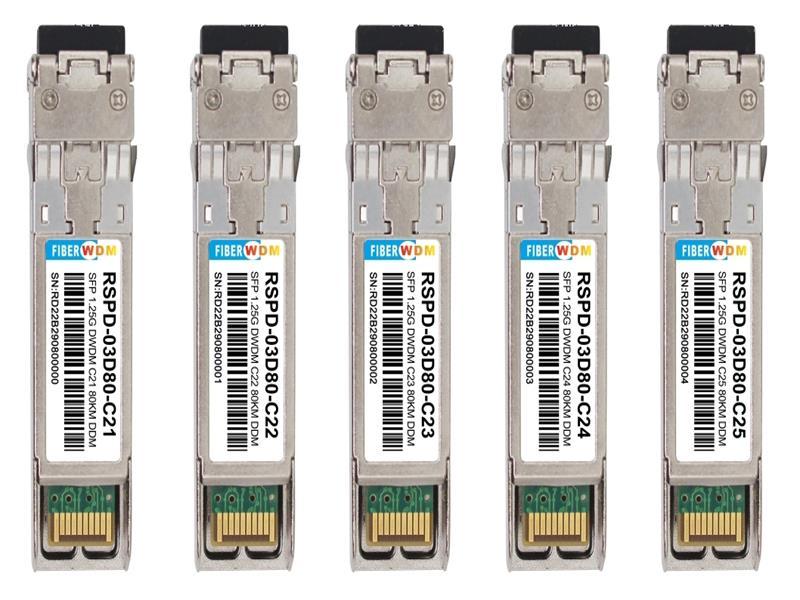

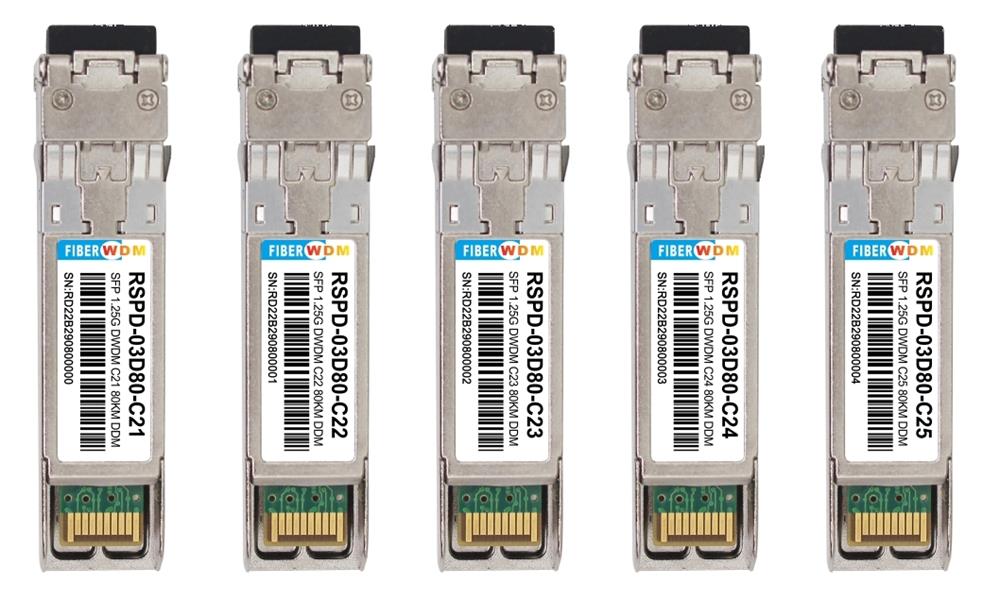

جهاز إرسال واستقبال SFP بتقنية DWDM بسرعة 1.25 جيجابت/ثانية ولمسافة 80 كم

جهاز إرسال واستقبال SFP بتقنية DWDM بسرعة 1.25 جيجابت/ثانية ولمسافة 80 كم

قابل للتوصيل السريع، ثنائي الاتجاه LC، +3.3 فولت، 100 جيجاهرتز، DWDM مبرد DFB وPIN، أحادي الوضع

سمات:

• قابل للتوصيل أثناء التشغيل
• موصل LC مزدوج
• معدل نقل بيانات يصل إلى 2.67 جيجابت/ثانية

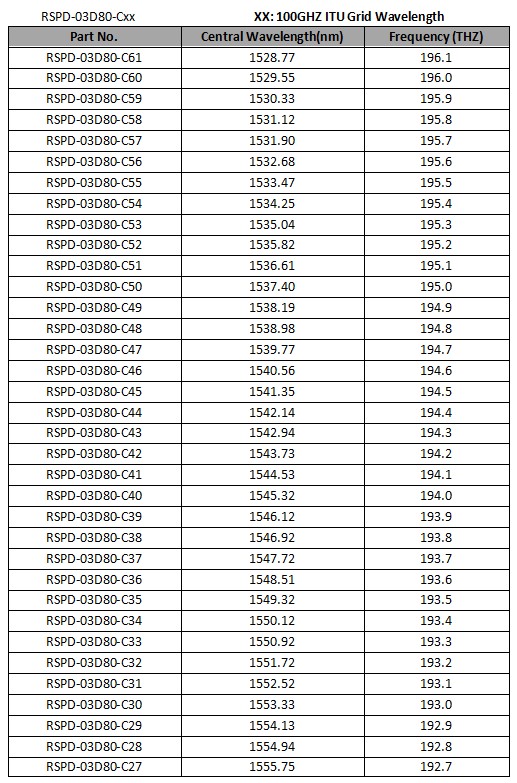

• شبكة الاتحاد الدولي للاتصالات بتردد 100 جيجاهرتز، النطاق C
• جهاز إرسال DWDM مبرد DFB، كاشف صور PINTIA
• تصل المسافة بين خطوط السكك الحديدية SMF إلى 80 كيلومترًا
• واجهة ثنائية الأسلاك لمواصفات الإدارة المتوافقة مع واجهة مراقبة التشخيص الرقمي SFF 8472
• مصدر الطاقة: +3.3 فولت
• استهلاك الطاقة أقل من 1.5 واط
• نطاق درجة الحرارة: 0 ~ 70 درجة مئوية
• متوافق مع توجيهات RoHS

وصف:

وحدة الإرسال والاستقبال الضوئية RSPD-03D80-Cxx من FIBERWDM هي وحدة صغيرة الحجم للغاية بسرعة 1.25 جيجابت/ثانية، مصممة لتطبيقات الاتصالات الضوئية التسلسلية. تقوم هذه الوحدة بتحويل تدفق البيانات الكهربائية التسلسلية بسرعة 1.25 جيجابت/ثانية إلى إشارة خرج ضوئية بسرعة 2.67 جيجابت/ثانية، وتحويل إشارة الدخل الضوئية بسرعة 1.25 جيجابت/ثانية إلى تدفقات بيانات كهربائية تسلسلية بسرعة 1.25 جيجابت/ثانية. وتتوافق واجهة التوصيل الكهربائي عالية السرعة (2.67 جيجابت/ثانية) تمامًا مع مواصفات SFI.

يوفر جهاز الإرسال DWDM COOLED DFB عالي الأداء وجهاز الاستقبال PINTIA عالي الحساسية أداءً فائقًا لتطبيقات Ethernet على وصلات تصل إلى 80 كم.

وحدة SFP متوافقة مع SFF-8431 و SFF-8432. تتوفر وظائف التشخيص الرقمي عبر واجهة تسلسلية ثنائية الأسلاك، كما هو محدد في SFF-8472.

يوفر عامل الشكل المتوافق تمامًا مع معيار SFP إمكانية التوصيل السريع، وترقيات سهلة للمنفذ البصري، وانبعاثات منخفضة للتداخل الكهرومغناطيسي.

أعلى التقييمات المطلقة

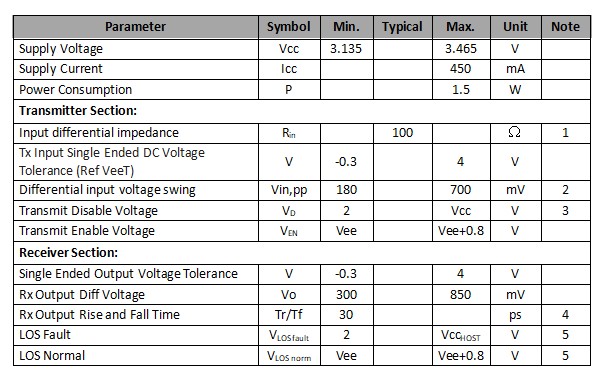

الخصائص الكهربائية (درجة الحرارة القصوى = من 0 إلى 70 درجة مئوية، جهد التغذية = من 3.135 إلى 3.465 فولت)

ملحوظة:

1. يتم توصيلها مباشرة بدبابيس إدخال بيانات الإرسال. يتم توصيل التيار المتردد من الدبابيس إلى دائرة تشغيل الليزر المتكاملة.

2. وفقًا لـ SFF-8431 الإصدار 3.0

3. في إنهاء تفاضلي 100 أوم.

4. 20% إلى 80%

5. مخرج LOS هو مخرج ذو مجمع مفتوح. يجب توصيله بمقاومة سحب تتراوح بين 4.7 كيلو أوم و10 كيلو أوم على اللوحة الرئيسية. التشغيل العادي يكون منطقيًا 0؛ وفقدان الإشارة يكون منطقيًا 1. أقصى جهد سحب هو 5.5 فولت.

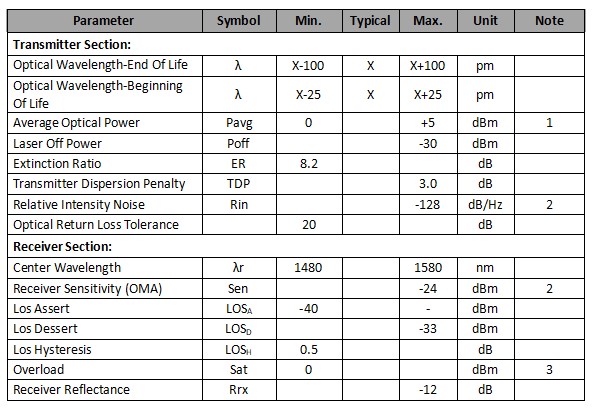

المعلمات البصرية (درجة الحرارة القصوى = من 0 إلى 70 درجة مئوية، جهد التغذية = من 3.135 إلى 3.465 فولت)

ملحوظة:

1. أرقام متوسط الطاقة هي معلوماتية فقط. قناة الألياف

2. انعكاس 12 ديسيبل.

3. الحمل الزائد على جهاز الاستقبال المحدد في OMA وتحت أسوأ حالة إجهاد شاملة.

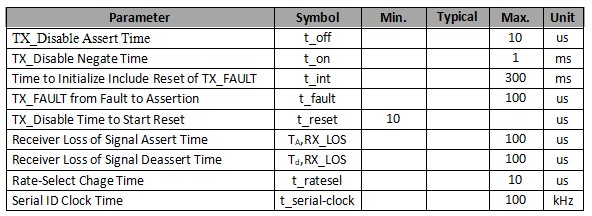

خصائص التوقيت

تخصيص رمز التعريف الشخصي

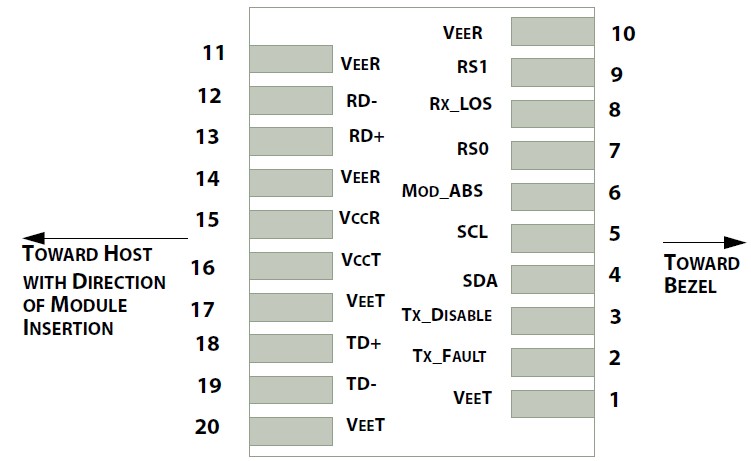

مخطط أرقام وأسماء دبابيس موصل لوحة المضيف

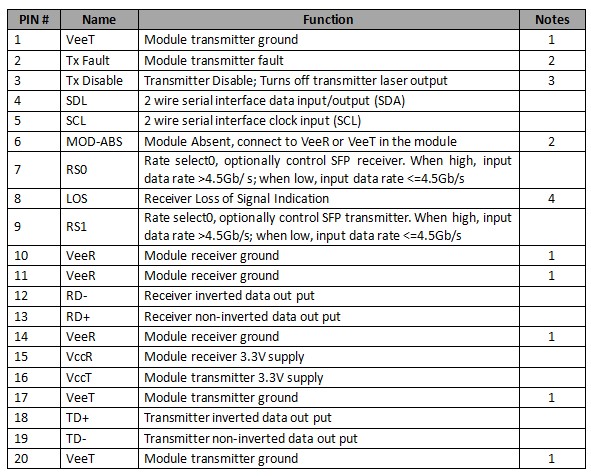

تعريفات وظائف الدبابيس

ملحوظة:

1. يجب عزل دبابيس التأريض الخاصة بالوحدة عن غلاف الوحدة.

2. هذا الدبوس هو دبوس إخراج جامع/مصرف مفتوح ويجب سحبه لأعلى بمقاومة 4.7 كيلو أوم - 10 كيلو أوم إلى Host_Vcc على اللوحة المضيفة.

3. يجب سحب هذا الدبوس لأعلى بمقاومة تتراوح بين 4.7 كيلو أوم و 10 كيلو أوم إلى VccT في الوحدة.

4. هذا الدبوس هو دبوس إخراج جامع مفتوح / تصريف ويجب سحبه لأعلى بمقاومة 4.7 كيلو أوم - 10 كيلو أوم إلى Host_Vcc على اللوحة المضيفة.

معلومات وإدارة وحدة SFP EEPROM

تُطبّق وحدات SFP بروتوكول الاتصال التسلسلي ثنائي الأسلاك كما هو مُحدد في SFP-8472. يُمكن الوصول إلى معلومات المعرّف التسلسلي لوحدات SFP ومعلمات شاشة التشخيص الرقمي (DDM) عبر واجهة I2C على العنوانين A0h وA2h. يُوضح الجدول 1 خريطة الذاكرة، بينما يُدرج الجدول 2 معلومات المعرّف التفصيلية (A0h)، ومواصفات DDM على العنوان A2h. لمزيد من التفاصيل حول خريطة الذاكرة وتعريفات البايتات، يُرجى الرجوع إلى SFP-8472، "واجهة مراقبة التشخيص الرقمي لأجهزة الإرسال والاستقبال الضوئية". تمت معايرة معلمات DDM داخليًا.

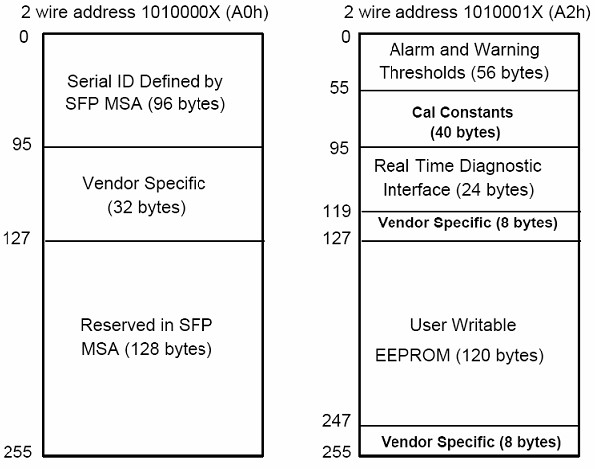

الجدول 1. خريطة ذاكرة التشخيص الرقمي (أوصاف حقول البيانات المحددة)

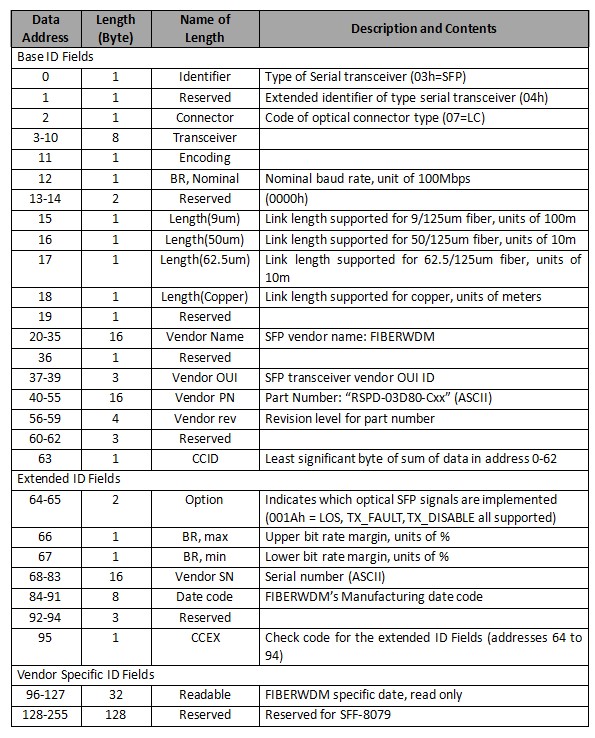

الجدول 2 - محتويات ذاكرة المعرف التسلسلي EEPROM (A0h)

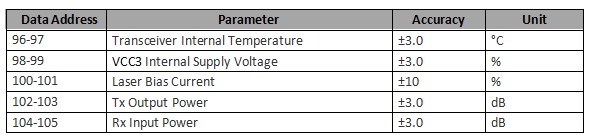

خصائص شاشة التشخيص الرقمية

الامتثال التنظيمي

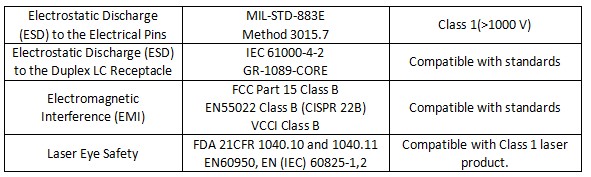

يتوافق جهاز RSPD-03D80-Cxx مع متطلبات ومعايير التوافق الكهرومغناطيسي الدولية (EMC) ومعايير السلامة الدولية (انظر التفاصيل في الجدول التالي).

الدائرة الموصى بها

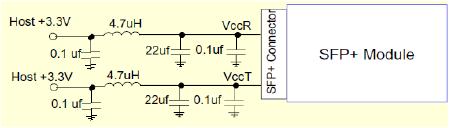

دائرة تزويد الطاقة الموصى بها للوحة المضيف

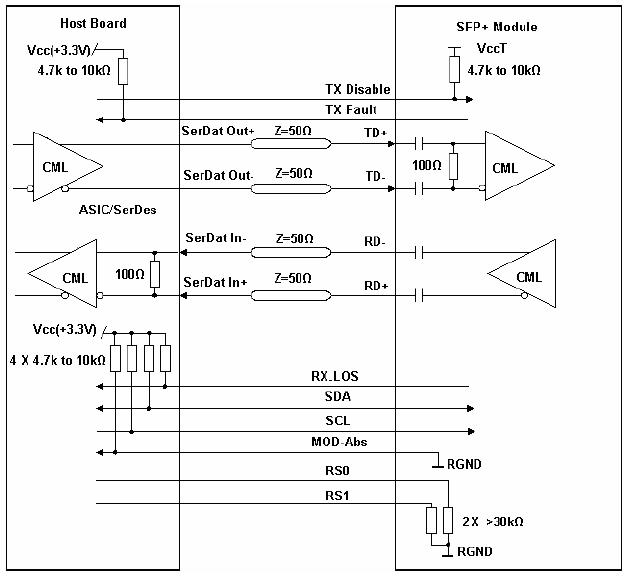

دائرة واجهة عالية السرعة موصى بها

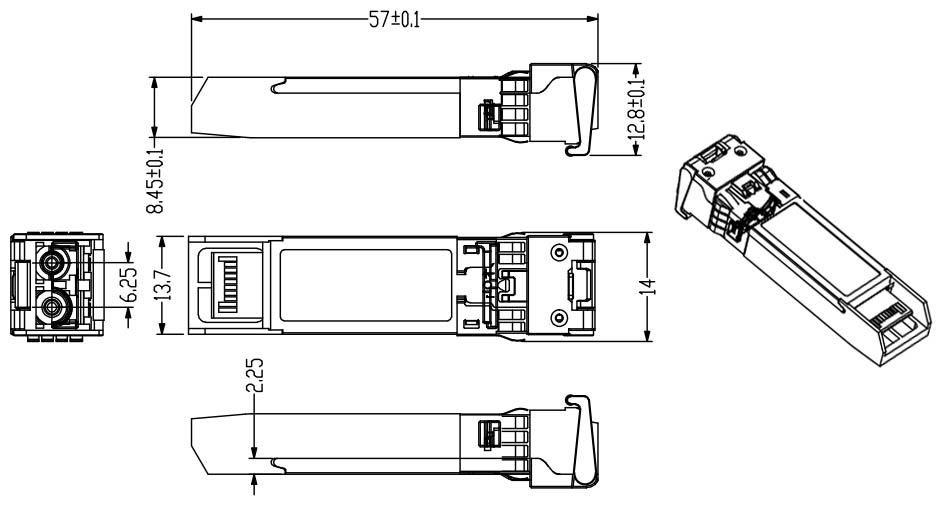

الأبعاد الميكانيكية

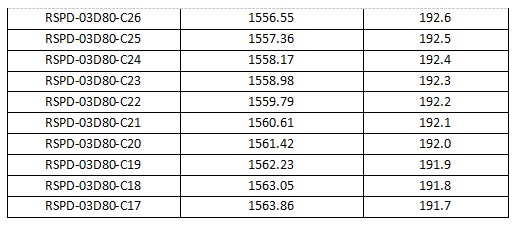

معلومات الطلب:
