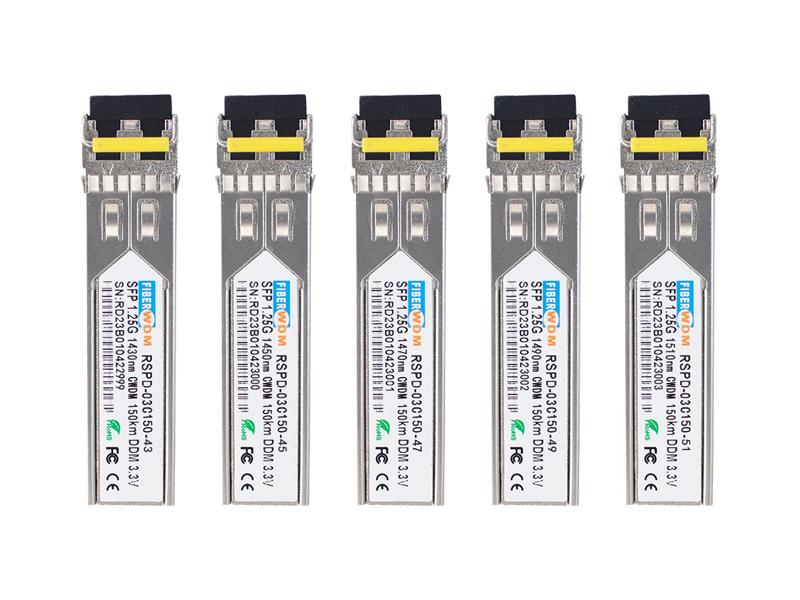

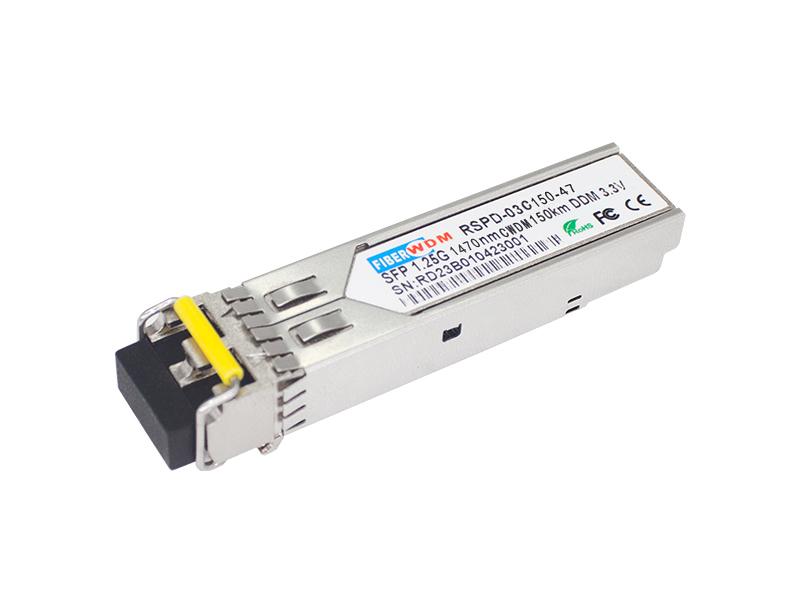

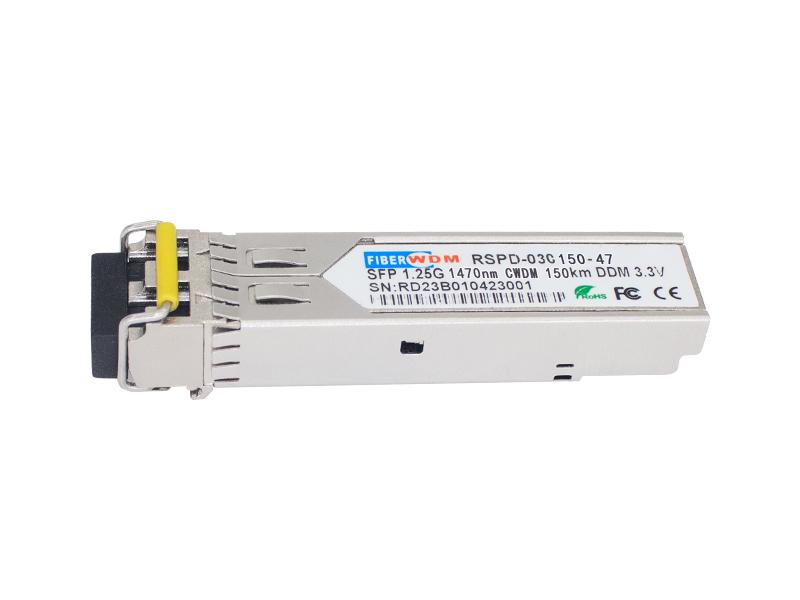

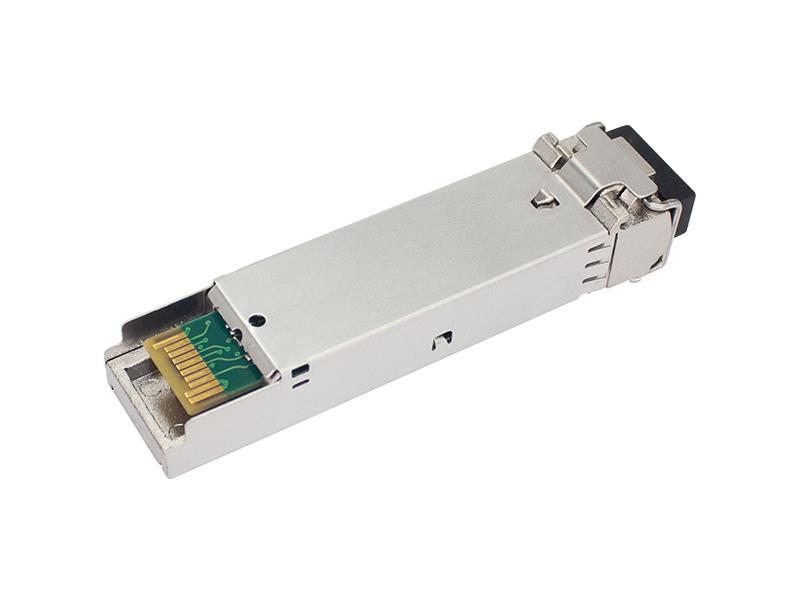

جهاز إرسال واستقبال ضوئي SFP بسرعة 1.25 جيجابت في الثانية، بنطاق ترددي 1270-1610 نانومتر، بتقنية CWDM، وبمدى يصل إلى 150 كيلومترًا، بتقنية DDM


وحدة إرسال واستقبال ضوئية SFP بسرعة 1.25 جيجابت/ثانية، تدعم سرعة نقل بيانات تصل إلى 1.25 جيجابت/ثانية ولمسافة تصل إلى 150 كيلومترًا.


سمات:

  • سرعات نقل البيانات تصل إلى 1.25 جيجابت/ثانية
  • قابل للتوصيل أثناء التشغيل
  • موصل LC مزدوج
  • يصل مداه إلى 150 كم على ألياف أحادية الوضع 9/125 ميكرومتر
  • جهاز إرسال ليزر CWDM DFB بتردد 1270-1610 نانومتر
  • جهاز استقبال APD
  • مصدر طاقة واحد +3.3 فولت
  • واجهة مراقبة متوافقة مع معيار SFF-8472
  • أقصى قدرة <1 واط
  • نطاق درجة حرارة التشغيل التجاري: من -0 درجة مئوية إلى 70 درجة مئوية. الإصدار متوفر.
  • متوافق مع معايير RoHS وخالٍ من الرصاص

التطبيقات:

  • شبكات المترو/الوصول
  • إيثرنت 1000Base-EZX بسرعة 1.25 جيجابت/ثانية
  • قناة ألياف واحدة
  • وصلات بصرية أخرى



استفسر الآن تحميل
فئات
  • تفاصيل المنتج

RSPD-03C150-XX


جهاز إرسال واستقبال SFP بسرعة 1.25 جيجابت/ثانية، بمدى 150 كم، قابل للتوصيل السريع، ثنائي الاتجاه LC، +3.3 فولت، 1270~1610 نانومتر، CWDM LD&APD، أحادي الوضع، DDM

وحدة الإرسال والاستقبال RSPD-03C150-XX من FIBERWDM هي وحدة عالية الأداء وفعالة من حيث التكلفة، مزودة بواجهة بصرية LC مزدوجة. تستخدم هذه الوحدة وصلة CML قياسية مقترنة بتيار متردد لنقل الإشارات عالية السرعة، بالإضافة إلى إشارات التحكم والمراقبة LVTTL. يستخدم قسم الاستقبال مستقبل APD، بينما يستخدم قسم الإرسال ليزر CWDM DFB، مما يضمن هامش خطأ يصل إلى 36 ديسيبل، وبالتالي أداءً ممتازًا في تطبيقات إيثرنت 1000Base بمدى يصل إلى 150 كم.



أقصى التقييمات المطلقة

المعلمة

الرمز

الحد الأدنى

نموذجي

الحد الأقصى

الوحدة

درجة حرارة التخزين

TS

-40


+85

درجة مئوية

جهد التغذية

VCC

-0.5


4

V

الرطوبة النسبية

RH

٠


٨٥

%


بيئة التشغيل الموصى بها

المعلمة

الرمز

الحد الأدنى

نموذجي

الحد الأقصى

الوحدة

درجة حرارة تشغيل العلبة

صناعي

TC

-40


٨٥

درجة مئوية

ممتد

-5


٨٥

درجة مئوية

تجاري

٠


+70

درجة مئوية

جهد التغذية

VCC

3.135


3.465

V

تيار التغذية

Icc



300

مللي أمبير

تيار البدء

تيار الذروة



Icc+30

مللي أمبير

أقصى قدرة

Pmax



1

واط


الخصائص الكهربائية (درجة حرارة التشغيل = من -40 إلى 85 درجة مئوية، جهد التغذية = من 3.135 إلى 3.465 فولت)

المعلمة

الرمز

الحد الأدنى

نموذجي

الحد الأقصى

الوحدة

ملاحظة

قسم جهاز الإرسال:


مقاومة الإدخال التفاضلية

Rin

٩٠

١٠٠

١١٠

أوم

١

تأرجح إدخال البيانات أحادي الطرف

Vin PP

250


1200

mVp-p


جهد تعطيل الإرسال

VD

Vcc – 1.3


Vcc

V

2

جهد تمكين الإرسال

فين

في


في + 0.8

V


وقت تأكيد تعطيل الإرسال

حلوى



10

لنا


قسم جهاز الاستقبال:


تأرجح إخراج البيانات أحادي الطرف

Vout,pp

250


800

mv

3

خطأ خط البصر

خطأ في مستوى الخدمة

Vcc – 0.5


مضيف VCC

V

5

مستوى الخدمة طبيعي

معيار Vlos

في


Vee+0.5

V

5

رفض مصدر الطاقة

PSR

١٠٠



mVpp

6

ملاحظة:

1. مقترن بتيار متردد.

2. أو دائرة مفتوحة

3. في إنهاء تفاضلي 100 أوم.

4. 20 – 80 %

5. خط الرؤية هو LVTTL. يشير المنطق 0 إلى التشغيل العادي؛ ويشير المنطق 1 إلى عدم اكتشاف أي إشارة.

6. جميع مواصفات جهاز الإرسال والاستقبال متوافقة مع تعديل جيبي لمصدر الطاقة من 20 هرتز إلى 1.5 ميجاهرتز حتى القيمة المحددة المطبقة من خلال شبكة ترشيح مصدر الطاقة الموضحة في الصفحة 23 من اتفاقية مصادر متعددة لأجهزة الإرسال والاستقبال الصغيرة القابلة للتوصيل (SFP)، 14 سبتمبر 2000


المعلمات البصرية (TOP = -40 إلى 85 درجة مئوية، VCC = 3.135 إلى 3.465 فولت)

المعلمة

الرمز

الحد الأدنى

نموذجي

الحد الأقصى

الوحدة

ملاحظة

قسم جهاز الإرسال:

الطول الموجي المركزي

λc

λ-3

λ

λ+3

نانومتر


عرض الطيف

σ



1

نانومتر


نسبة كبح الوضع الجانبي

SMSR

30



ديسيبل


طاقة الخرج البصري

Pout

+2


+5

ديسيبل ميلي واط

1

نسبة الانقراض

ER

9



ديسيبل


زمن الصعود/الهبوط البصري

tr/tf



260

ps

2

ضوضاء الشدة النسبية

RIN



-120

ديسيبل/هرتز


قناع العين للإخراج

متوافق مع معيار IEEE802.3 z (فئة 1 للسلامة من الليزر)


قسم جهاز الاستقبال:


طول موجة الإدخال البصري

λc

1270


1610

نانومتر


زيادة تحميل جهاز الاستقبال

بول

-7



ديسيبل ميلي واط

4

حساسية RX

سين



-34

ديسيبل ميلي واط

4

تأكيد فقدان خط البصر للاستقبال

فقدان خط البصر

-45



ديسيبل ميلي واط


إلغاء تأكيد فقدان خط البصر للاستقبال

فقدان خط البصر



-35

ديسيبل ميلي واط


التخلف في RX_LOS

LOSH

0.5



ديسيبل


المواصفات العامة:

معدل نقل البيانات

معدل البت


1.25


جيجابت/ثانية


معدل خطأ البت

معدل الخطأ في البتات



10-12



أقصى طول للوصلة المدعومة على ألياف أحادية الوضع 9/125 ميكرومتر بسرعة 1.25 جيجابت/ثانية

LMAX


120


كم


إجمالي ميزانية النظام

رطل

34



ديسيبل


ملاحظة

1. يتم إطلاق الطاقة الضوئية في الألياف أحادية النمط.

2. 20-80%.

3. تم أخذ قياسات الارتعاش باستخدام جهاز Agilent OMNIBERT 718 وفقًا للمعيار GR-253

4. تم القياس باستخدام PRBS 27-1 عند 10-12BER


معلومات الطلب:

رقم القطعة

وصف المنتج

RSPD-03C150-27

SFP، CWDM بطول موجي 1270 نانومتر، بسرعة 1.25 جيجابت في الثانية، كابل LC، بمدى 150 كيلومتر، ودرجة حرارة تتراوح بين 0 و70 درجة مئوية، مع DDM

RSPD-03C150-29

SFP، 1290 نانومتر CWDM، 1.25 جيجابت في الثانية، LC، 150 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM

RSPD-03C150-31

SFP، CWDM بطول موجي 1310 نانومتر، بسرعة 1.25 جيجابت في الثانية، كابل LC، بمدى 150 كيلومتر، ودرجة حرارة تتراوح بين 0 و70 درجة مئوية، مع DDM

RSPD-03C150-33

SFP، 1330 نانومتر CWDM، 1.25 جيجابت في الثانية، LC، 150 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM

RSPD-03C150-35

SFP، CWDM بطول موجي 1350 نانومتر، سرعة 1.25 جيجابت في الثانية، كابل LC، مسافة 150 كيلومتر، نطاق درجة الحرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM

RSPD-03C150-37

SFP، 1370 نانومتر CWDM، 1.25 جيجابت في الثانية، LC، 150 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM

RSPD-03C150-39

SFP، 1390 نانومتر CWDM، 1.25 جيجابت في الثانية، LC، 150 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM

RSPD-03C150-41

SFP، CWDM بطول موجي 1410 نانومتر، بسرعة 1.25 جيجابت في الثانية، كابل LC، بمدى 150 كيلومتر، ودرجة حرارة تتراوح بين 0 و70 درجة مئوية، مع DDM

RSPD-03C150-43
SFP، 1430 نانومتر CWDM، 1.25 جيجابت في الثانية، LC، 150 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM
RSPD-03C150-45
SFP، CWDM بطول موجي 1450 نانومتر، بسرعة 1.25 جيجابت في الثانية، كابل LC، بمدى 150 كيلومتر، ودرجة حرارة تتراوح بين 0 و70 درجة مئوية، مع DDM
RSPD-03C150-47
SFP، 1470 نانومتر CWDM، 1.25 جيجابت في الثانية، LC، 150 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM
RSPD-03C150-49
SFP، 1490 نانومتر CWDM، 1.25 جيجابت في الثانية، LC، 150 كم، من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM
RSPD-03C150-51
SFP، 1510 نانومتر CWDM، 1.25 جيجابت في الثانية، LC، 150 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM
RSPD-03C150-53
SFP، 1530 نانومتر CWDM، 1.25 جيجابت في الثانية، LC، 150 كم، من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM
RSPD-03C150-55
SFP، 1550 نانومتر CWDM، 1.25 جيجابت في الثانية، LC، 150 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM
RSPD-03C150-57
SFP، 1570 نانومتر CWDM، 1.25 جيجابت في الثانية، LC، 150 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM
RSPD-03C150-59
SFP، 1590 نانومتر CWDM، 1.25 جيجابت في الثانية، LC، 150 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM
RSPD-03C150-61
SFP، 1610 نانومتر CWDM، 1.25 جيجابت في الثانية، LC، 150 كم، من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM
