وحدة إرسال واستقبال ضوئية SFP بسرعة 1.25 جيجابت/ثانية، تدعم سرعة نقل بيانات تصل إلى 1.25 جيجابت/ثانية ومدى يصل إلى 180 كيلومترًا.
سمات:
التطبيقات:

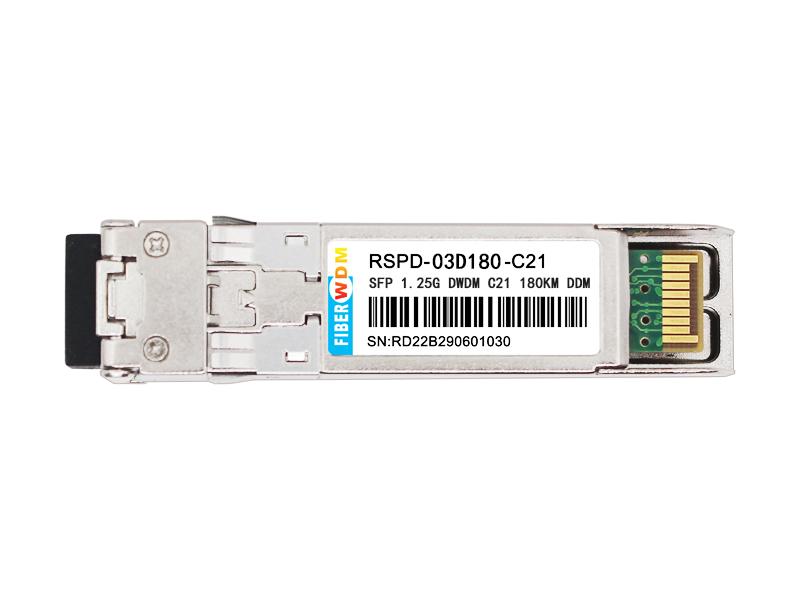

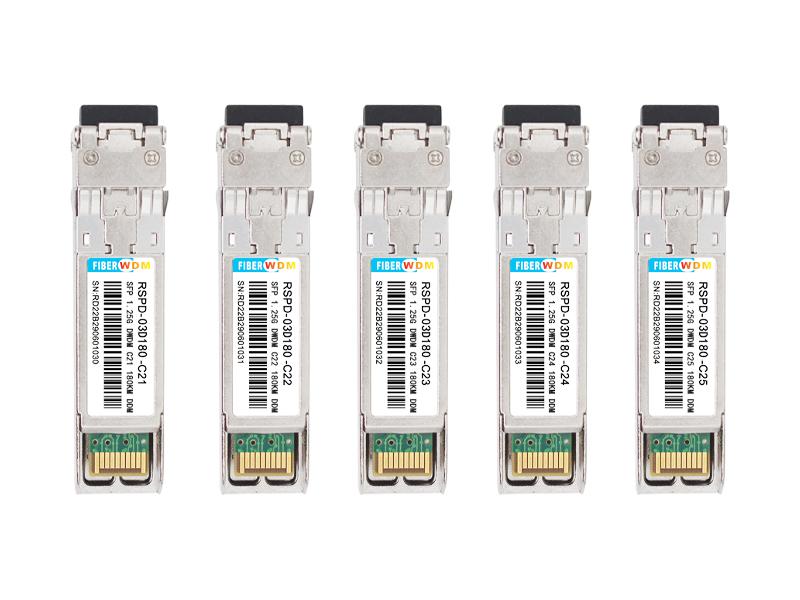

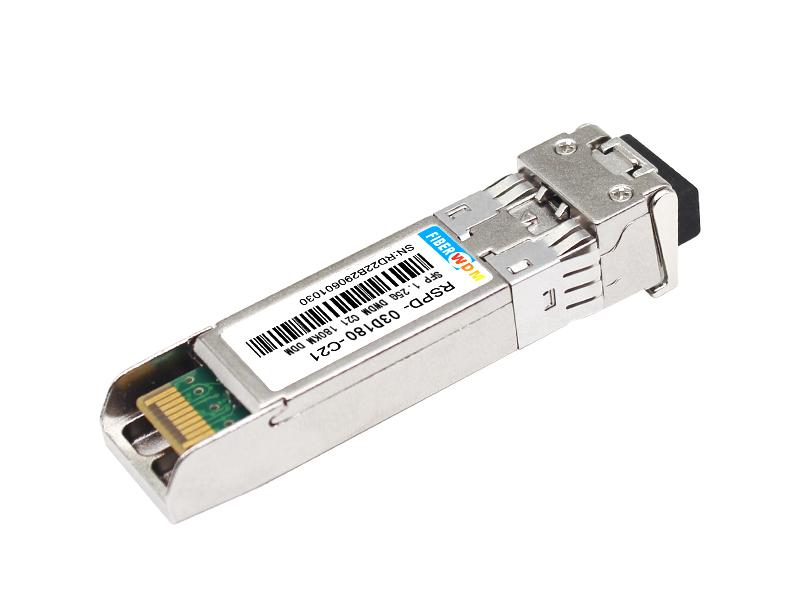

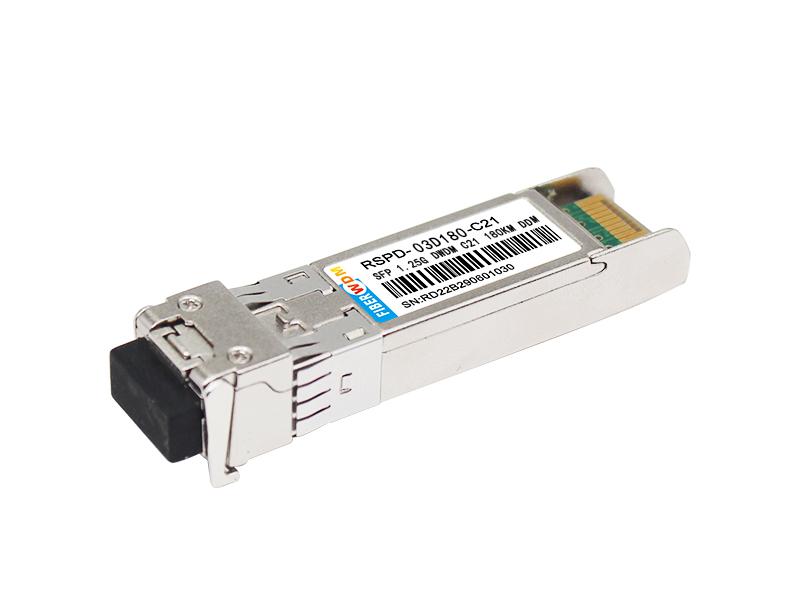

RSPD-03D180-CXX
جهاز إرسال واستقبال SFP بتقنية DWDM بسرعة 1.25 جيجابت/ثانية ومدى 180 كم، قابل للتوصيل السريع، ثنائي الاتجاه LC، +3.3 فولت، 100 جيجاهرتز، مزود بتقنية DWDM COOLED DFB&APD، أحادي الوضع
وحدة الإرسال والاستقبال الضوئية RSPD-03D180-Cxx من FIBERWDM هي وحدة صغيرة الحجم للغاية بسرعة 1.25 جيجابت/ثانية، مصممة لتطبيقات الاتصالات الضوئية التسلسلية. تقوم هذه الوحدة بتحويل تدفق البيانات الكهربائية التسلسلية بسرعة 1.25 جيجابت/ثانية إلى إشارة خرج ضوئية بسرعة 2.67 جيجابت/ثانية، وتحويل إشارة الدخل الضوئية بسرعة 1.25 جيجابت/ثانية إلى تدفقات بيانات كهربائية تسلسلية بسرعة 1.25 جيجابت/ثانية. وتتوافق واجهة التوصيل الكهربائي عالية السرعة (2.67 جيجابت/ثانية) تمامًا مع مواصفات SFI.
أعلى التقييمات المطلقة
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
|
درجة حرارة التخزين |
TS |
-40 |
|
+85 |
درجة مئوية |
|
درجة حرارة تشغيل العلبة |
مساعد تدريس |
0 |
|
70 |
درجة مئوية |
|
أقصى جهد تغذية |
Vcc |
-0.5 |
|
4 |
V |
|
الرطوبة النسبية |
RH |
0 |
|
85 |
% |
الخصائص الكهربائية (درجة الحرارة القصوى = من 0 إلى 70 درجة مئوية، جهد التغذية = من 3.135 إلى 3.465 فولت)
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
ملحوظة |
|
جهد التغذية |
Vcc |
3.135 |
|
3.465 |
V |
|
|
التيار الكهربائي |
المحكمة الجنائية الدولية |
|
|
450 |
مللي أمبير |
|
|
استهلاك الطاقة |
P |
|
|
1.5 |
دبليو |
|
|
قسم جهاز الإرسال: |
||||||
|
معاوقة الدخل التفاضلية |
رين |
|
100 |
|
Ω |
1 |
|
تحمل جهد التيار المستمر أحادي الطرف لمدخل الإرسال (Ref VeeT) |
V |
-0.3 |
|
4 |
V |
|
|
تأرجح جهد الدخل التفاضلي |
Vin,pp |
180 |
|
700 |
ملي فولت |
2 |
|
جهد تعطيل الإرسال |
VD |
2 |
|
Vcc |
V |
3 |
|
جهد تمكين الإرسال |
فين |
في |
|
Vee+0.8 |
V |
|
|
قسم جهاز الاستقبال: |
||||||
|
تحمل جهد الخرج أحادي الطرف |
V |
-0.3 |
|
4 |
V |
|
|
جهد خرج Rx التفاضلي |
صوت |
300 |
|
850 |
ملي فولت |
|
|
زمن صعود وهبوط خرج جهاز الاستقبال |
Tr/Tf |
30 |
|
|
ملاحظة: |
4 |
|
عطل في خط الرؤية |
خطأ VLOS |
2 |
|
VccHOST |
V |
5 |
|
مستوى الرؤية طبيعي |
معيار VLOS |
في |
|
Vee+0.8 |
V |
5 |
ملحوظة:
1. يتم توصيلها مباشرة بدبابيس إدخال بيانات الإرسال. يتم توصيل التيار المتردد من الدبابيس إلى دائرة تشغيل الليزر المتكاملة.
2. وفقًا لـ SFF-8431 الإصدار 3.0
3. في إنهاء تفاضلي 100 أوم.
4. 20% إلى 80%
5. مخرج LOS هو مخرج ذو مجمع مفتوح. يجب توصيله بمقاومة سحب تتراوح بين 4.7 كيلو أوم و10 كيلو أوم على اللوحة الرئيسية. التشغيل العادي هو منطق 0؛ وفقدان الإشارة هو منطق 1. أقصى جهد سحب هو 5.5 فولت.
المعلمات البصرية (درجة الحرارة القصوى = من 0 إلى 70 درجة مئوية، جهد التغذية = من 3.135 إلى 3.465 فولت)
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
ملحوظة |
|
قسم جهاز الإرسال: |
||||||
|
الطول الموجي البصري - نهاية العمر الافتراضي |
λ |
إكس-100 |
X |
س+100 |
مساءً |
|
|
الطول الموجي البصري - بداية الحياة |
λ |
إكس-25 |
X |
س+25 |
مساءً |
|
|
متوسط القدرة البصرية |
متوسط |
+3 |
|
+7 |
ديسيبل ميلي واط |
1 |
|
طاقة الليزر مطفأة |
بوف |
|
|
-30 |
ديسيبل ميلي واط |
|
|
نسبة الانقراض |
غرفة الطوارئ |
8.2 |
|
|
ديسيبل |
|
|
عقوبة تشتت جهاز الإرسال |
TDP |
|
|
3.0 |
ديسيبل |
|
|
ضوضاء الشدة النسبية |
رين |
|
|
-128 |
ديسيبل/هرتز |
2 |
|
تحمل فقدان العودة البصرية |
|
20 |
|
|
ديسيبل |
|
|
قسم جهاز الاستقبال: |
||||||
|
الطول الموجي المركزي |
λr |
1480 |
|
1580 |
نانومتر |
|
|
حساسية جهاز الاستقبال (OMA) |
سين |
|
|
-37 |
ديسيبل ميلي واط |
2 |
|
لوسيرت |
لوسا |
-46 |
|
- |
ديسيبل ميلي واط |
|
|
لوس ديسيرت |
فقدان الذاكرة |
|
|
-38 |
ديسيبل ميلي واط |
|
|
التخلف |
لوش |
0.5 |
|
|
ديسيبل |
|
|
التحميل الزائد |
قعد |
-8 |
|
|
ديسيبل ميلي واط |
3 |
|
انعكاس جهاز الاستقبال |
وصفة طبية |
|
|
-12 |
ديسيبل |
|
ملحوظة:
1. أرقام متوسط الطاقة هي معلوماتية فقط. قناة الألياف
2. انعكاس 12 ديسيبل.
3. الحمل الزائد على جهاز الاستقبال المحدد في OMA وتحت أسوأ حالة إجهاد شاملة.
تي خصائص التوقيت
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
|
تعطيل وقت التأكيد TX_Disable |
الأنيق |
|
|
10 |
نحن |
|
تعطيل الإرسال وقت النفي |
t_on |
|
|
1 |
آنسة |
|
وقت التهيئة يتضمن إعادة ضبط TX_FAULT |
لون |
|
|
300 |
آنسة |
|
TX_FAULT من خطأ إلى تأكيد |
خطأ t |
|
|
100 |
نحن |
|
تعطيل الإرسال وقت بدء إعادة الضبط |
t_reset |
10 |
|
|
نحن |
|
وقت تأكيد فقدان الإشارة من قبل جهاز الاستقبال |
TA,RX_LOS |
|
|
100 |
نحن |
|
وقت إلغاء تأكيد فقدان الإشارة لدى جهاز الاستقبال |
Td,RX_LOS |
|
|
100 |
نحن |
|
تحديد السعر وقت التغيير |
t_ratesel |
|
|
10 |
نحن |
|
معرف التسلسلي وقت الساعة |
t_serial-clock |
|
|
100 |
كيلوهرتز |
معلومات الطلب:
RSPD-03D180-Cxx XX: الطول الموجي لشبكة الاتحاد الدولي للاتصالات 100 جيجا هرتز
|
رقم القطعة |
الطول الموجي المركزي (نانومتر) |
التردد (تيراهيرتز) |
|
RSPD-03D180-C61 |
1528.77 |
196.1 |
|
RSPD-03D180-C60 |
1529.55 |
196.0 |
|
RSPD-03D180-C59 |
1530.33 |
195.9 |
|
RSPD-03D180-C58 |
1531.12 |
195.8 |
|
RSPD-03D180-C57 |
1531.90 |
195.7 |
|
RSPD-03D180-C56 |
1532.68 |
195.6 |
|
RSPD-03D180-C55 |
1533.47 |
195.5 |
|
RSPD-03D180-C54 |
1534.25 |
195.4 |
|
RSPD-03D180-C53 |
1535.04 |
195.3 |
|
RSPD-03D180-C52 |
1535.82 |
195.2 |
|
RSPD-03D180-C51 |
1536.61 |
195.1 |
|
RSPD-03D180-C50 |
1537.40 |
195.0 |
|
RSPD-03D180-C49 |
1538.19 |
194.9 |
|
RSPD-03D180-C48 |
1538.98 |
194.8 |
|
RSPD-03D180-C47 |
1539.77 |
194.7 |
|
RSPD-03D180-C46 |
1540.56 |
194.6 |
|
RSPD-03D180-C45 |
1541.35 |
194.5 |
|
RSPD-03D180-C44 |
1542.14 |
194.4 |
|
RSPD-03D180-C43 |
1542.94 |
194.3 |
|
RSPD-03D180-C42 |
1543.73 |
194.2 |
|
RSPD-03D180-C41 |
1544.53 |
194.1 |
|
RSPD-03D180-C40 |
1545.32 |
194.0 |
|
RSPD-03D180-C39 |
1546.12 |
193.9 |
|
RSPD-03D180-C38 |
1546.92 |
193.8 |
|
RSPD-03D180-C37 |
1547.72 |
193.7 |
|
RSPD-03D180-C36 |
1548.51 |
193.6 |
|
RSPD-03D180-C35 |
1549.32 |
193.5 |
|
RSPD-03D180-C34 |
1550.12 |
193.4 |
|
RSPD-03D180-C33 |
1550.92 |
193.3 |
|
RSPD-03D180-C32 |
1551.72 |
193.2 |
|
RSPD-03D180-C31 |
1552.52 |
193.1 |
|
RSPD-03D180-C30 |
1553.33 |
193.0 |
|
RSPD-03D180-C29 |
1554.13 |
192.9 |
|
RSPD-03D180-C28 |
1554.94 |
192.8 |
|
RSPD-03D180-C27 |
1555.75 |
192.7 |
|
RSPD-03D180-C26 |
1556.55 |
192.6 |
|
RSPD-03D180-C25 |
1557.36 |
192.5 |
|
RSPD-03D180-C24 |
1558.17 |
192.4 |
|
RSPD-03D180-C23 |
1558.98 |
192.3 |
|
RSPD-03D180-C22 |
1559.79 |
192.2 |
|
RSPD-03D180-C21 |
1560.61 |
192.1 |
|
RSPD-03D180-C20 |
1561.42 |
192.0 |
|
RSPD-03D180-C19 |
1562.23 |
191.9 |
|
RSPD-03D180-C18 |
1563.05 |
191.8 |
|
RSPD-03D180-C17 |
1563.86 |
191.7 |
