وحدة إرسال واستقبال ضوئية SFP بسرعة 1.25 جيجابت/ثانية، تدعم سرعة نقل بيانات تصل إلى 1.25 جيجابت/ثانية ولمسافة تصل إلى 200 كيلومتر.
سمات:
التطبيقات:
RSPD-03C200-XX

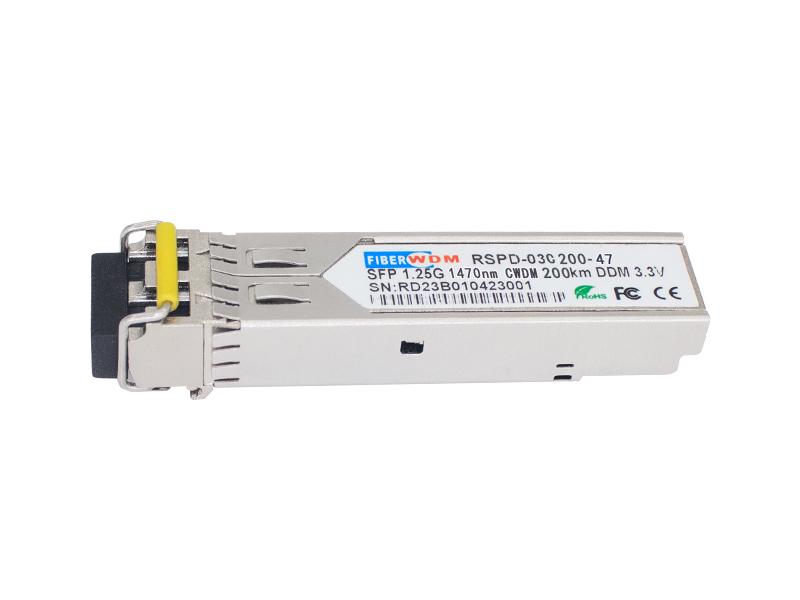

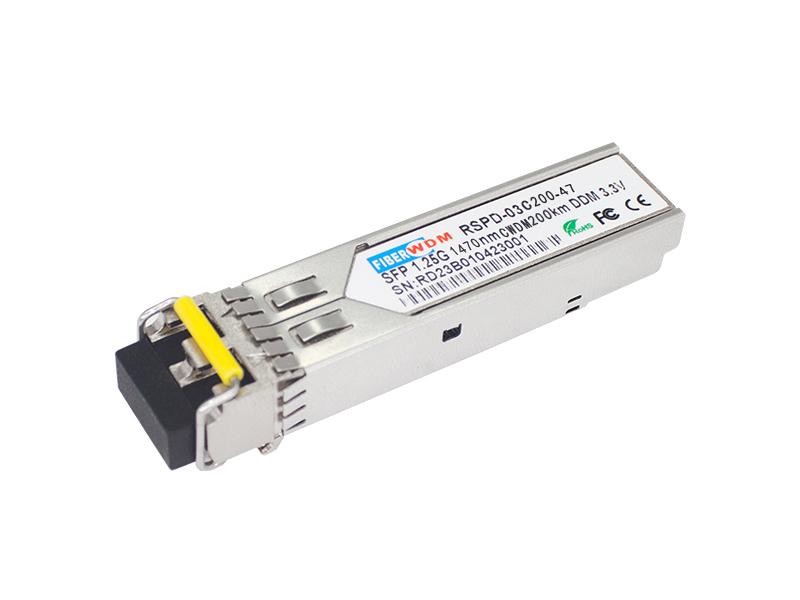

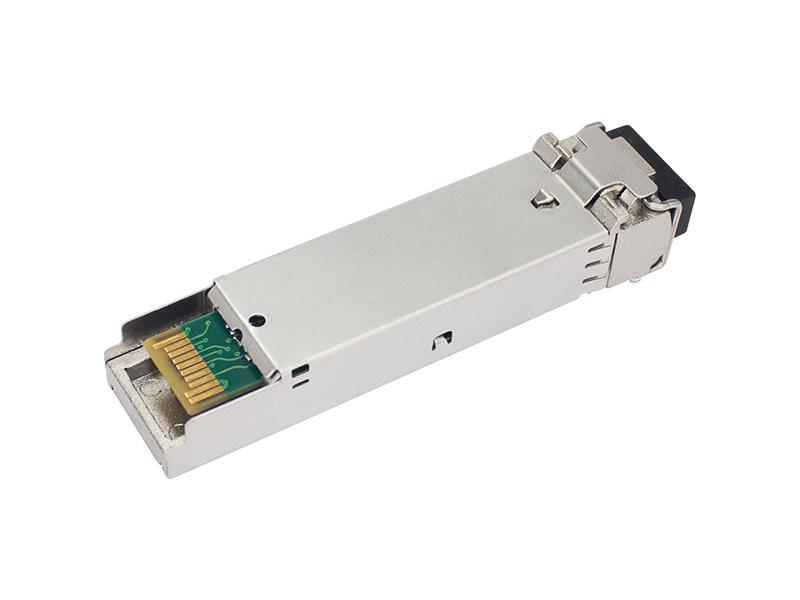

جهاز إرسال واستقبال SFP بسرعة 1.25 جيجابت/ثانية ومدى 200 كم، قابل للتوصيل السريع، ثنائي الاتجاه LC، +3.3 فولت، نطاق 1270~1610 نانومتر، CWDM LD&APD، أحادي النمط، DDM
وحدة الإرسال والاستقبال RSPD-03C200-XX من FIBERWDM هي وحدة عالية الأداء وفعالة من حيث التكلفة، مزودة بواجهة بصرية LC مزدوجة. تستخدم هذه الوحدة وصلة CML قياسية مقترنة بتيار متردد لنقل الإشارات عالية السرعة، بالإضافة إلى إشارات التحكم والمراقبة LVTTL. يستخدم قسم الاستقبال مستقبل APD، بينما يستخدم قسم الإرسال ليزر CWDM DFB، مما يضمن هامش خطأ يصل إلى 41 ديسيبل، وبالتالي أداءً ممتازًا في تطبيقات إيثرنت 1000Base بمدى يصل إلى 200 كيلومتر.
أعلى التقييمات المطلقة
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
|
درجة حرارة التخزين |
TS |
-40 |
|
+85 |
درجة مئوية |
|
جهد التغذية |
VCC |
-0.5 |
|
4 |
V |
|
الرطوبة النسبية |
RH |
0 |
|
85 |
% |
بيئة التشغيل الموصى بها
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
|
|
درجة حرارة تشغيل العلبة |
صناعي |
TC |
-40 |
|
85 |
درجة مئوية |
|
ممتد |
-5 |
|
85 |
درجة مئوية |
||
|
تجاري |
0 |
|
+70 |
درجة مئوية |
||
|
جهد التغذية |
VCC |
3.135 |
|
3.465 |
V |
|
|
التيار الكهربائي |
المحكمة الجنائية الدولية |
|
|
300 |
مللي أمبير |
|
|
تيار البدء |
إيسورج |
|
|
Icc+30 |
مللي أمبير |
|
|
أقصى طاقة |
أقصى ضغط |
|
|
1 |
دبليو |
|
الخصائص الكهربائية (درجة الحرارة القصوى = -40 إلى 85 درجة مئوية، جهد التغذية = 3.135 إلى 3.465 فولت)
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
ملحوظة |
|
قسم جهاز الإرسال: |
|
|||||
|
معاوقة الدخل التفاضلية |
رين |
90 |
100 |
110 |
|
1 |
|
تأرجح إدخال البيانات أحادي الطرف |
فين بي بي |
250 |
|
1200 |
mVp-p |
|
|
جهد تعطيل الإرسال |
VD |
Vcc – 1.3 |
|
Vcc |
V |
2 |
|
جهد تمكين الإرسال |
فين |
في |
|
Vee+ 0.8 |
V |
|
|
تعطيل الإرسال وقت التأكيد |
حلوى تي |
|
|
10 |
نحن |
|
|
قسم جهاز الاستقبال: |
|
|||||
|
تأرجح مخرج البيانات أحادي الطرف |
Vout,pp |
250 |
|
800 |
mv |
3 |
|
عطل في خط الرؤية |
خطأ فيلوس |
Vcc – 0.5 |
|
مضيف VCC |
V |
5 |
|
مستوى الرؤية طبيعي |
معيار Vlos |
في |
|
Vee+0.5 |
V |
5 |
|
رفض مصدر الطاقة |
PSR |
100 |
|
|
mVpp |
6 |
ملحوظة:
1. مقترن بالتيار المتردد.
2. أو دائرة مفتوحة.
3. في إنهاء تفاضلي 100 أوم.
4. 20 – 80 %
5. خط الرؤية هو LVTTL. يشير المنطق 0 إلى التشغيل العادي؛ ويشير المنطق 1 إلى عدم اكتشاف أي إشارة.
6. الكل مواصفات جهاز الإرسال والاستقبال تتوافق مع تعديل جيبي لمصدر الطاقة من 20 هرتز إلى 1.5 ميجاهرتز حتى القيمة المحددة المطبقة من خلال شبكة ترشيح مصدر الطاقة الموضحة في الصفحة 23 من اتفاقية مصادر متعددة لأجهزة الإرسال والاستقبال ذات الشكل الصغير (SFP)، بتاريخ 14 سبتمبر 2000.
المعلمات البصرية (TOP = -40 إلى 85 درجة مئوية، VCC = 3.135 إلى 3.465 فولت)
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
ملحوظة |
|
قسم جهاز الإرسال: |
||||||
|
الطول الموجي المركزي |
λc |
λ-3 |
λ |
λ+3 |
نانومتر |
|
|
عرض الطيف |
σ |
|
|
1 |
نانومتر |
|
|
نسبة كبح الوضع الجانبي |
SMSR |
30 |
|
|
ديسيبل |
|
|
قدرة الخرج البصري |
شفاه ممتلئة |
+4 |
|
+7 |
ديسيبل ميلي واط |
1 |
|
نسبة الانقراض |
غرفة الطوارئ |
9 |
|
|
ديسيبل |
|
|
زمن الصعود/الهبوط البصري |
tr/ tf |
|
|
260 |
ملاحظة: |
2 |
|
ضوضاء الشدة النسبية |
RIN |
|
|
-120 |
ديسيبل/هرتز |
|
|
قناع العين للإخراج |
متوافق مع معيار IEEE802.3 z (فئة 1 للسلامة من الليزر) |
|
||||
|
قسم جهاز الاستقبال: |
|
|||||
|
الطول الموجي للإدخال البصري |
λc |
1270 |
|
1610 |
نانومتر |
|
|
زيادة الحمل على جهاز الاستقبال |
بول |
-7 |
|
|
ديسيبل ميلي واط |
4 |
|
حساسية الأشعة السينية |
سين |
|
|
-38 |
ديسيبل ميلي واط |
4 |
|
تأكيد RX_LOS |
لوسا |
-46 |
|
|
ديسيبل ميلي واط |
|
|
إلغاء تأكيد RX_LOS |
فقدان الذاكرة |
|
|
-39 |
ديسيبل ميلي واط |
|
|
التخلف RX_LOS |
لوش |
0.5 |
|
|
ديسيبل |
|
|
المواصفات العامة: |
||||||
|
معدل نقل البيانات |
BR |
|
1.25 |
|
جيجابت/ثانية |
|
|
معدل الخطأ في البت |
بير |
|
|
10-12 |
|
|
|
أقصى طول وصلة مدعوم على ألياف أحادية الوضع 9/125 ميكرومتر بسرعة 1.25 جيجابت/ثانية |
LMAX |
|
|
160 |
كم |
|
|
إجمالي ميزانية النظام |
رطل |
34 |
|
|
ديسيبل |
|
ملحوظة
1. يتم إطلاق الطاقة الضوئية في الألياف أحادية النمط.
2. 20-80%.
3. قياسات الارتعاش التي تم إجراؤها باستخدام Agilent OMNIBERT 718 وفقًا لـ GR-253.
4. تم القياس باستخدام PRBS 27-1 عند 10-12BER

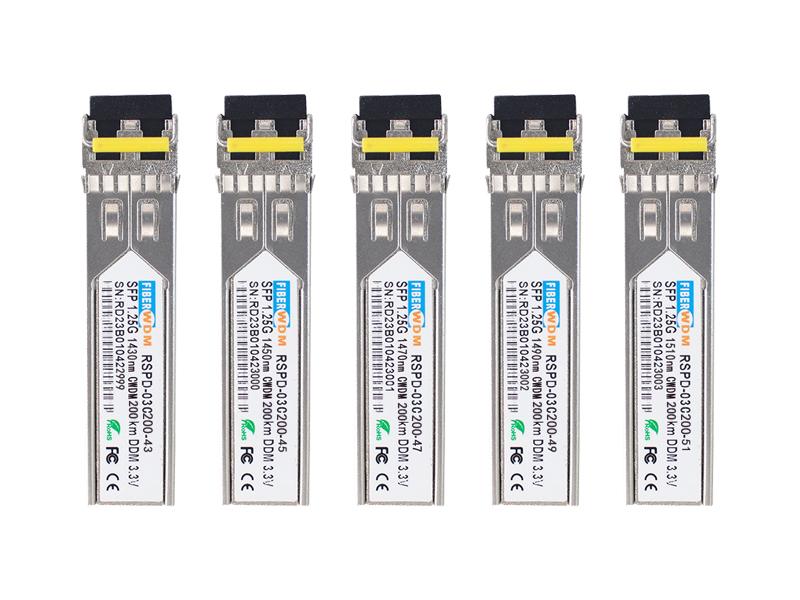

معلومات الطلب:
|
رقم القطعة |
وصف المنتج |
|
RSPD-03C200-27 |
SFP، CWDM بطول موجي 1270 نانومتر، بسرعة 1.25 جيجابت في الثانية، LC، لمسافة 200 كيلومتر، ودرجة حرارة تتراوح بين 0 و70 درجة مئوية، مع DDM |
|
RSPD-03C200-29 |
SFP، CWDM بطول موجي 1290 نانومتر، سرعة 1.25 جيجابت في الثانية، كابل LC، مسافة 200 كيلومتر، نطاق درجة الحرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM |
|
RSPD-03C200-31 |
SFP، CWDM بطول موجي 1310 نانومتر، بسرعة 1.25 جيجابت في الثانية، كابل LC، مسافة 200 كيلومتر، نطاق درجة الحرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM |
|
RSPD-03C200-33 |
SFP، CWDM بطول موجي 1330 نانومتر، سرعة 1.25 جيجابت في الثانية، كابل LC، مسافة 200 كيلومتر، نطاق درجة الحرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM |
|
RSPD-03C200-35 |
SFP، CWDM بطول موجي 1350 نانومتر، سرعة 1.25 جيجابت في الثانية، كابل LC، مسافة 200 كيلومتر، نطاق درجة الحرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM |
|
RSPD-03C200-37 |
SFP، CWDM بطول موجي 1370 نانومتر، سرعة 1.25 جيجابت في الثانية، كابل LC، مسافة 200 كيلومتر، نطاق درجة الحرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM |
|
RSPD-03C200-39 |
SFP، CWDM بطول موجي 1390 نانومتر، سرعة 1.25 جيجابت في الثانية، كابل LC، مسافة 200 كيلومتر، نطاق درجة الحرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM |
|
RSPD-03C200-41 |
SFP، CWDM بطول موجي 1410 نانومتر، سرعة 1.25 جيجابت في الثانية، كابل LC، مسافة 200 كيلومتر، نطاق درجة الحرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM |
|
RSPD-03C200-43
|
SFP، CWDM بطول موجي 1430 نانومتر، سرعة 1.25 جيجابت في الثانية، كابل LC، مسافة 200 كيلومتر، نطاق درجة الحرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM
|
|
RSPD-03C200-45
|
SFP، CWDM بطول موجي 1450 نانومتر، سرعة 1.25 جيجابت في الثانية، كابل LC، مسافة 200 كيلومتر، نطاق درجة الحرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM
|
|
RSPD-03C200-47
|
SFP، CWDM بطول موجي 1470 نانومتر، سرعة 1.25 جيجابت في الثانية، كابل LC، مسافة 2000 كيلومتر، نطاق درجة الحرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM
|
|
RSPD-03C200-49
|
SFP، 1490 نانومتر CWDM، 1.25 جيجابت في الثانية، LC، 200 كيلومتر، من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM
|
|
RSPD-03C200-51
|
SFP، CWDM بطول موجي 1510 نانومتر، بسرعة 1.25 جيجابت في الثانية، كابل LC، مسافة 200 كيلومتر، نطاق درجة الحرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM
|
|
RSPD-03C200-53
|
SFP، CWDM بطول موجي 1530 نانومتر، سرعة 1.25 جيجابت في الثانية، كابل LC، مسافة 200 كيلومتر، نطاق درجة الحرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM
|
|
RSPD-03C200-55
|
SFP، 1550 نانومتر CWDM، 1.25 جيجابت في الثانية، LC، 200 كيلومتر، من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM
|
|
RSPD-03C200-57
|
SFP، 1570 نانومتر CWDM، 1.25 جيجابت في الثانية، LC، 200 كيلومتر، من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM
|
|
RSPD-03C200-59
|
SFP، 1590 نانومتر CWDM، 1.25 جيجابت في الثانية، LC، 200 كم، من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM
|
|
RSPD-03C200-61
|
SFP، 1610 نانومتر CWDM، 1.25 جيجابت في الثانية، LC، 200 كم، من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM
|
