وحدة إرسال واستقبال ضوئية SFP بسرعة 1.25 جيجابت/ثانية، تدعم نقل البيانات بسرعة 1.25 جيجابت/ثانية لمسافة 200 كيلومتر، وتعمل في حلول اتصال IDC عالية السرعة، ومفاتيح الشبكة، وPTN، وOTN، وما إلى ذلك.
الميزات:
التطبيقات:
RSPD-03S200-55

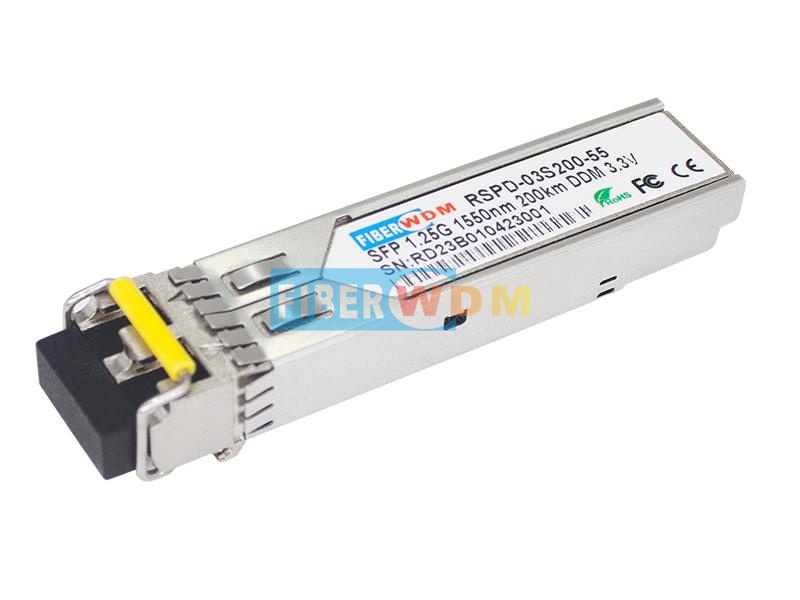

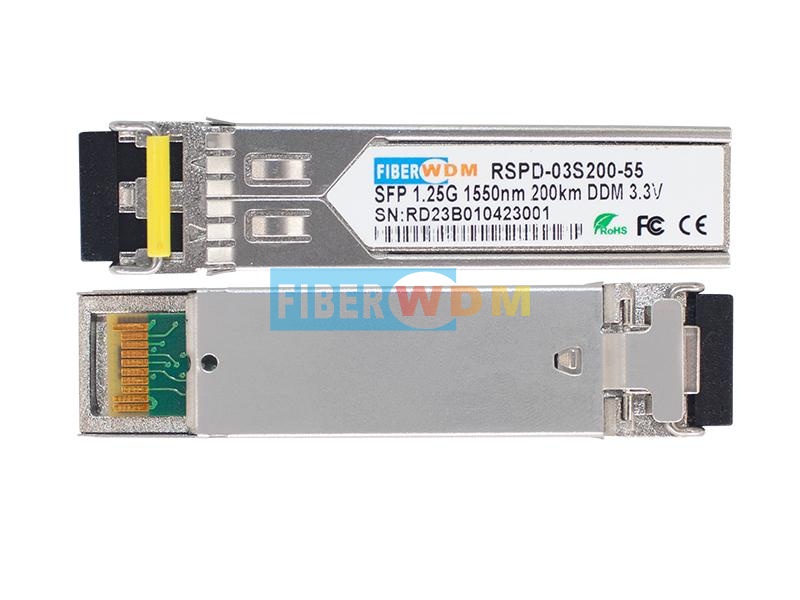

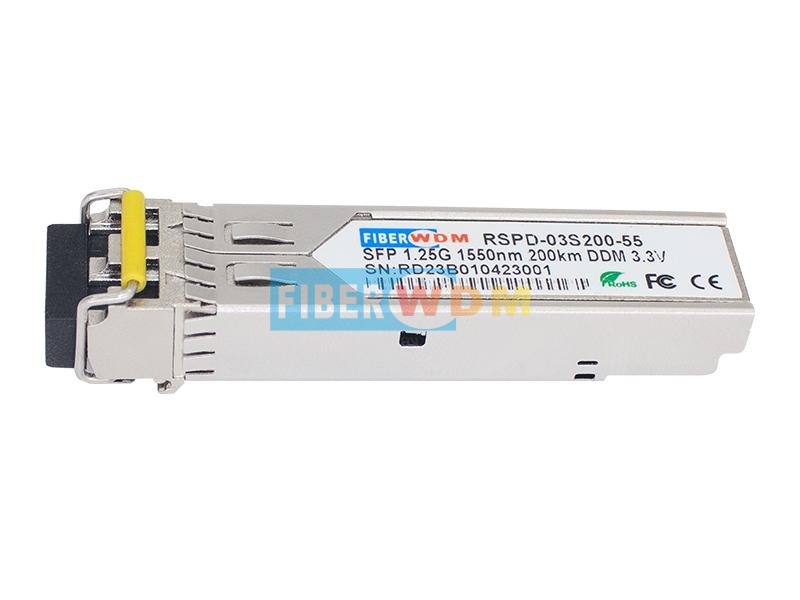

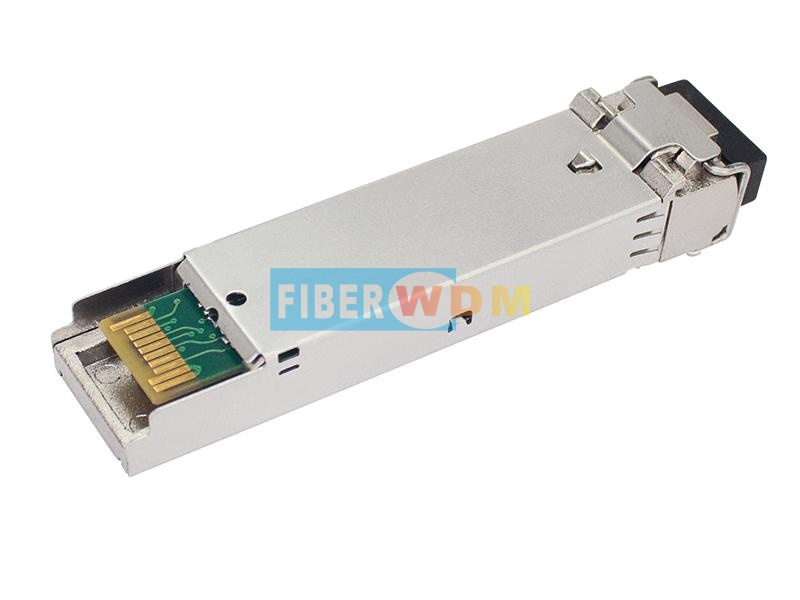

جهاز إرسال واستقبال SFP بسرعة 1.25 جيجابت/ثانية ومدى 200 كم، قابل للتوصيل السريع، ثنائي الاتجاه، موصل LC، جهد +3.3 فولت، طول موجي 1550 نانومتر، مزود بتقنية DFB-LD وAPD، أحادي النمط، DDM
وحدة الإرسال والاستقبال FIBERWDM RSPD-03S200-55 SFP بسرعة 1.25 جيجابت/ثانية ولمسافة 200 كيلومتر هي وحدة عالية الأداء وفعالة من حيث التكلفة، مزودة بواجهة بصرية LC مزدوجة. تستخدم الوحدة وصلة CML قياسية مقترنة بتيار متردد لنقل الإشارات عالية السرعة، بالإضافة إلى إشارات تحكم ومراقبة LVTTL. يستخدم قسم الاستقبال مستقبل APD، بينما يستخدم قسم الإرسال ليزر DFB بتردد 1550 نانومتر، مما يضمن هامش خطأ يصل إلى 42 ديسيبل، ما يجعل هذه الوحدة مناسبة لتطبيقات إيثرنت 1000Base لمسافة 200 كيلومتر.
أعلى التقييمات المطلقة
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
|
درجة حرارة التخزين |
TS |
-40 |
|
+85 |
درجة مئوية |
|
جهد الإمداد |
VCC |
-0.5 |
|
4 |
V |
|
الرطوبة النسبية |
RH |
0 |
|
85 |
% |
بيئة التشغيل الموصى بها:
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
|
|
درجة حرارة تشغيل العلبة |
صناعي |
TC |
-40 |
|
85 |
درجة مئوية |
|
ممتد |
-5 |
|
85 |
درجة مئوية |
||
|
تجاري |
0 |
|
+70 |
درجة مئوية |
||
|
جهد الإمداد |
VCC |
3.1 |
|
3.6 |
V |
|
|
التيار الكهربائي |
المحكمة الجنائية الدولية |
|
|
300 |
مللي أمبير |
|
|
تيار البدء |
إيسورج |
|
|
Icc+30 |
مللي أمبير |
|
|
أقصى طاقة |
أقصى ضغط |
|
|
1 |
دبليو |
|
الخصائص الكهربائية (درجة الحرارة القصوى = -30 إلى 70 درجة مئوية، جهد التغذية = 3.1 إلى 3.65 فولت)
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
ملحوظة |
|
قسم جهاز الإرسال: |
|
|||||
|
معاوقة الدخل التفاضلية |
رين |
90 |
100 |
110 |
دبليو |
1 |
|
تأرجح إدخال البيانات أحادي الطرف |
فين بي بي |
250 |
|
1200 |
mVp-p |
|
|
جهد تعطيل الإرسال |
VD |
Vcc – 1.3 |
|
Vcc |
V |
2 |
|
جهد تمكين الإرسال |
فين |
في |
|
Vee+ 0.8 |
V |
|
|
تعطيل الإرسال وقت التأكيد |
حلوى تي |
|
|
10 |
نحن |
|
|
قسم جهاز الاستقبال: |
|
|||||
|
تأرجح مخرج البيانات أحادي الطرف |
Vout,pp |
250 |
|
800 |
mv |
3 |
|
عطل في خط الرؤية |
خطأ فيلوس |
Vcc – 0.5 |
|
مضيف VCC |
V |
5 |
|
مستوى الرؤية طبيعي |
معيار Vlos |
في |
|
Vee+0.5 |
V |
5 |
|
رفض مصدر الطاقة |
PSR |
100 |
|
|
mVpp |
6 |
ملحوظة:
1. مقترن بالتيار المتردد.
2. أو دائرة مفتوحة.
3. في إنهاء تفاضلي 100 أوم.
4. 20 – 80 %
5. خط الرؤية هو LVTTL. يشير المنطق 0 إلى التشغيل العادي؛ ويشير المنطق 1 إلى عدم اكتشاف أي إشارة.
6. تتوافق جميع مواصفات جهاز الإرسال والاستقبال مع تعديل جيبي لمصدر الطاقة من 20 هرتز إلى 1.5 ميجاهرتز حتى القيمة المحددة المطبقة من خلال شبكة ترشيح مصدر الطاقة الموضحة في الصفحة 23 من اتفاقية مصادر متعددة لأجهزة الإرسال والاستقبال ذات الحجم الصغير (SFP)، بتاريخ 14 سبتمبر 2000.
المعلمات البصرية (درجة الحرارة القصوى = -30 إلى 70 درجة مئوية، جهد التغذية = 3.1 إلى 3.6 فولت)
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
ملحوظة |
|
قسم جهاز الإرسال: |
||||||
|
الطول الموجي المركزي |
λc |
1530 |
1550 |
1570 |
نانومتر |
|
|
عرض الطيف |
σ |
|
|
1 |
نانومتر |
|
|
نسبة كبح الوضع الجانبي |
SMSR |
30 |
|
|
ديسيبل |
|
|
قدرة الخرج البصري |
شفاه ممتلئة |
+3 |
|
+7 |
ديسيبل ميلي واط |
1 |
|
نسبة الانقراض |
غرفة الطوارئ |
9 |
|
|
ديسيبل |
|
|
زمن الصعود/الهبوط البصري |
tr / tf |
|
|
260 |
ملاحظة: |
2 |
|
ضوضاء الشدة النسبية |
RIN |
|
|
-120 |
ديسيبل/هرتز |
|
|
قناع العين للإخراج |
متوافق مع معيار IEEE802.3 z (فئة 1 للسلامة من الليزر) |
|
||||
|
قسم جهاز الاستقبال: |
|
|||||
|
الطول الموجي للإدخال البصري |
λc |
1270 |
|
1610 |
نانومتر |
|
|
زيادة الحمل على جهاز الاستقبال |
بول |
-7 |
|
|
ديسيبل ميلي واط |
4 |
|
حساسية الأشعة السينية |
سين |
|
|
-37 |
ديسيبل ميلي واط |
4 |
|
تأكيد RX_LOS |
لوس أنجلوس |
-46 |
|
|
ديسيبل ميلي واط |
|
|
إلغاء تأكيد RX_LOS |
لوس دي |
|
|
-39 |
ديسيبل ميلي واط |
|
|
التخلف RX_LOS |
لوش |
0.5 |
|
|
ديسيبل |
|
|
المواصفات العامة: |
||||||
|
معدل نقل البيانات |
BR |
|
1.25 |
|
جيجابت/ثانية |
|
|
معدل الخطأ في البت |
بير |
|
|
10-12 |
|
|
|
أقصى طول رابط مدعوم على ألياف أحادية الوضع 9/125 ميكرومتر بسرعة 1.25 جيجابت/ثانية |
LMAX |
|
|
200 |
كم |
|
|
إجمالي ميزانية النظام |
رطل |
40 |
|
|
ديسيبل |
|
ملحوظة
1. يتم إدخال الطاقة الضوئية إلى الألياف أحادية النمط.
2. 20-80%.
3. قياسات الارتعاش التي تم إجراؤها باستخدام Agilent OMNIBERT 718 وفقًا لـ GR-253.
4. تم القياس باستخدام PRBS 27-1 عند معدل خطأ بت 10-12
