سمات
تجاري: 0 ~ 70 درجة مئوية
نطاق درجة الحرارة الممتد: من -5 إلى +85 درجة مئوية
التطبيقات

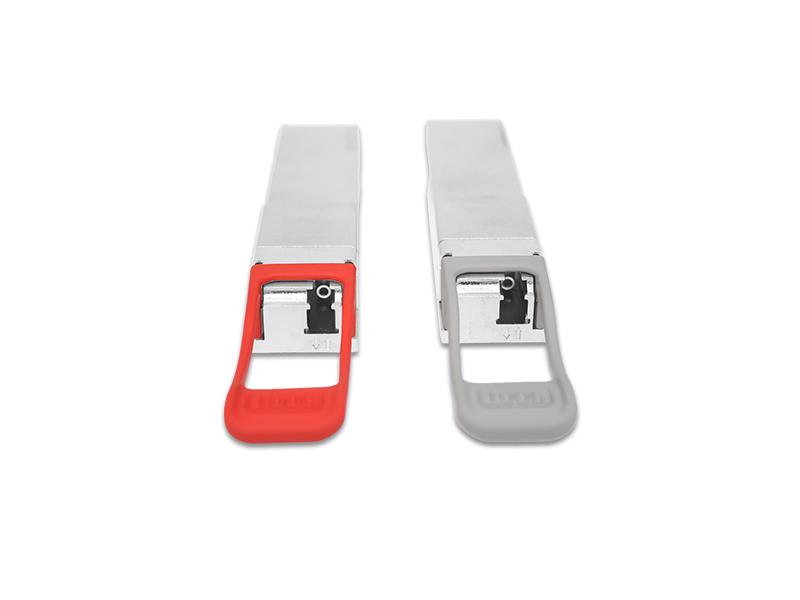

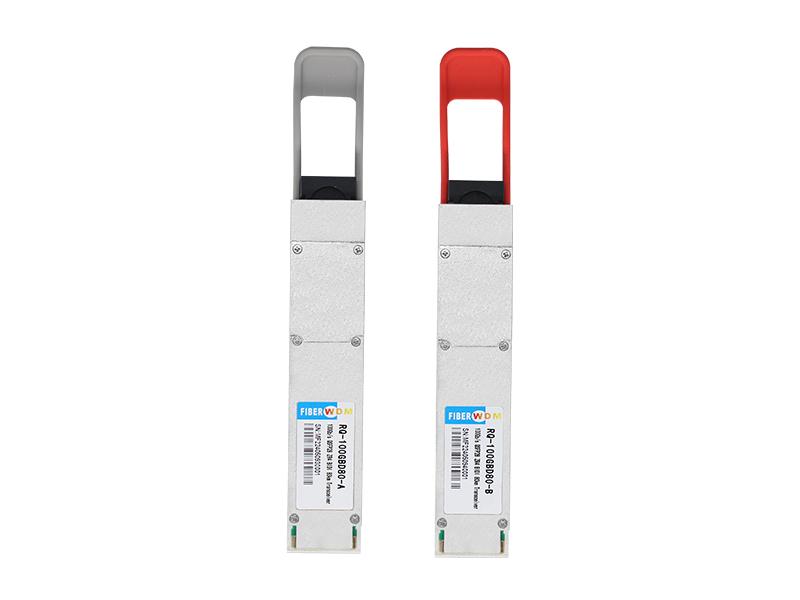

جهاز إرسال واستقبال أحادي الألياف بسرعة 100 جيجابت/ثانية QSFP28 ZR4 BIDI بمدى 80 كم
RQ-100GBD80-A/RQ-100GBD80-B
FIBERWDM' RQ-100GBD80-A/RQ-100GBD80-B صُممت هذه الوحدة لتطبيقات الاتصالات الضوئية أحادية الألياف بسرعة 100 جيجابت/ثانية ولمسافة 80 كيلومترًا. تحتوي على مُرسِل ضوئي رباعي المسارات، ومُستقبِل ضوئي رباعي المسارات، ووحدة إدارة تتضمن واجهة تسلسلية ثنائية الأسلاك. تُجمَّع الإشارات الضوئية على ليف أحادي النمط عبر موصل LC قياسي. يوضح الشكل 1 مخططًا توضيحيًا لهذه الوحدة.
الخصائص الكهربائية
يتم تحديد الخصائص الكهربائية التالية في بيئة التشغيل الموصى بها ما لم يُنص على خلاف ذلك.
|
المعلمة |
رمز |
دقيقة. |
النوع. |
الأعلى |
وحدة |
ملحوظات |
|
استهلاك الطاقة |
ص |
|
|
5.5 |
دبليو |
|
|
التيار الكهربائي |
المحكمة الجنائية الدولية |
|
|
1585 |
مللي أمبير |
|
|
|
||||||
|
معاوقة الدخل التفاضلية |
رين |
|
100 |
|
Ω |
|
|
عدم تطابق الإنهاء التفاضلي |
|
|
|
10 |
% |
|
|
سعة إدخال البيانات التفاضلية |
فين، بي بي |
180 |
|
1000 |
ملي فولت |
|
|
وضع LPMode، إعادة الضبط، وModSelL |
فيل |
-0.3 |
|
0.8 |
V |
|
|
فيروس نقص المناعة البشرية |
2 |
|
Vcc+0.3 |
V |
|
|
|
المتلقي |
||||||
|
سعة خرج البيانات التفاضلية |
Vout, PP |
350 |
|
900 |
ملي فولت |
|
|
عدم تطابق الإنهاء التفاضلي |
|
|
|
10 |
% |
|
|
مدة الانتقال، من 20 إلى 80% |
|
9.5 |
|
|
ملاحظة: |
|
|
ModPrsL و IntL |
المجلد |
0 |
|
0.4 |
V |
|
|
VOH |
Vcc-0.5 |
|
Vcc+0.3 |
V |
|
|
الخصائص البصرية
يتم تحديد الخصائص البصرية التالية في بيئة التشغيل الموصى بها ما لم يُنص على خلاف ذلك.
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى |
وحدة |
ملحوظات |
||
|
جهاز الإرسال |
||||||||
|
طول موجة المسار (المدى) |
RQ-100GBD80-A |
L0 |
1272.55 |
1273.55 |
1274.54 |
نانومتر |
|
|
|
L1 |
1276.89 |
1277.89 |
1278.89 |
نانومتر |
|
|||
|
المستوى الثاني |
1281.25 |
1282.26 |
1283.27 |
نانومتر |
|
|||
|
المستوى 3 |
1285.65 |
1286.66 |
1287.68 |
نانومتر |
|
|||
|
RQ-100GBD80-B |
المستوى 4 |
1294.53 |
1295.56 |
1296.59 |
نانومتر |
|
||
|
L5 |
1299.02 |
1300.05 |
1301.09 |
نانومتر |
|
|||
|
L6 |
1303.54 |
1304.58 |
1305.63 |
نانومتر |
|
|||
|
L7 |
1308.09 |
1309.14 |
1310.09 |
نانومتر |
|
|||
|
معدل الإشارة، لكل مسار |
|
|
25.78125 |
28.05 |
جيجابت/ثانية |
|
||
|
نسبة كبح الوضع الجانبي |
SMSR |
30 |
|
|
|
|
||
|
إجمالي قوة الإطلاق |
العلاج الطبيعي |
8.0 |
|
10.5 |
ديسيبل ميلي واط |
|
||
|
متوسط قوة الإطلاق، لكل مسار |
متوسط |
2.0 |
|
4.5 |
ديسيبل ميلي واط |
|
||
|
نسبة الانقراض |
غرفة الطوارئ |
6.0 |
|
|
ديسيبل |
|
||
|
الفرق في قوة الإطلاق بين أي مسارين (OMA) |
PTX,diff |
|
|
3.6 |
ديسيبل |
|
||
|
متوسط قوة إطلاق جهاز الإرسال المتوقف، لكل مسار |
بوف |
|
|
-30 |
ديسيبل ميلي واط |
|
||
|
انعكاس جهاز الإرسال |
RT |
|
|
-12 |
ديسيبل |
|
||
|
RIN20OMA |
RIN |
|
|
-130 |
ديسيبل/هرتز |
|
||
|
تحمل فقدان العودة البصرية |
التسامح |
|
|
20 |
ديسيبل |
|
||
|
قناع العين لجهاز الإرسال {X1، X2، X3، Y1، Y2، Y3} |
|
{0.25, 0.4, 0.45, 0.25, 0.28, 0.4} |
|
|
||||
|
المتلقي |
||||||||
|
طول موجة المسار (المدى) |
RQ-100GBD80-A
|
L0 |
1294.53 |
1295.56 |
1296.59 |
نانومتر |
|
|
|
L1 |
1299.02 |
1300.05 |
1301.09 |
نانومتر |
|
|||
|
المستوى الثاني |
1303.54 |
1304.58 |
1305.63 |
نانومتر |
|
|||
|
المستوى 3 |
1308.09 |
1309.14 |
1310.09 |
نانومتر |
|
|||
|
RQ-100GBD80-B |
المستوى 4 |
1272.55 |
1273.55 |
1274.54 |
نانومتر |
|
||
|
L5 |
1276.89 |
1277.89 |
1278.89 |
نانومتر |
|
|||
|
L6 |
1281.25 |
1282.26 |
1283.27 |
نانومتر |
|
|||
|
L7 |
1285.65 |
1286.66 |
1287.68 |
نانومتر |
|
|||
|
معدل الإشارة، لكل مسار |
|
|
25.78125 |
28.05 |
جيجابت/ثانية |
|
||
|
متوسط قوة الاستقبال، لكل مسار |
|
-30 |
|
-7 |
ديسيبل ميلي واط |
|
||
|
استقبال الطاقة (OMA)، كل حارة |
|
|
|
-7 |
ديسيبل ميلي واط |
|
||
|
انعكاس جهاز الاستقبال |
|
|
|
-26 |
ديسيبل |
|
||
|
متوسط حساسية جهاز الاستقبال، لكل مسار |
SEN1 |
|
|
-22 |
ديسيبل ميلي واط |
1 |
||
|
SEN2 |
|
|
-21 |
ديسيبل ميلي واط |
2 |
|||
|
SEN3 |
|
|
-28 |
ديسيبل ميلي واط |
3 |
|||
|
SEN4 |
|
|
-27 |
ديسيبل ميلي واط |
4 |
|||
|
تأكيد خط الرؤية |
لوسا |
-40 |
|
|
ديسيبل ميلي واط |
|
||
|
إلغاء خط الرؤية |
فقدان الذاكرة |
|
|
-29 |
ديسيبل ميلي واط |
|
||
|
التخلف في LOS |
لوش |
0.5 |
|
|
ديسيبل |
|
||
ملحوظات:
1. تم القياس بسرعة 25.78125 جيجابت في الثانية، نسبة الخطأ = 8.2 ديسيبل، معدل الخطأ في البتات = أقل من 10⁻¹²، عدد البتات العشوائية = 2³¹⁻¹ NRZ
2. تم القياس عند سرعة 28.05 جيجابت في الثانية، نسبة الخطأ = 8.2 ديسيبل، معدل الخطأ في البتات = أقل من 10⁻¹²، عدد البتات العشوائية = 2³¹⁻¹ NRZ
3. تم القياس بسرعة 25.78125 جيجابت في الثانية، ونسبة الخطأ 8.2 ديسيبل، ومعدل الخطأ في البتات أقل من 5 × 10⁻⁵، ونسبة البتات العشوائية 2³¹⁻¹ NRZ
4. تم القياس عند سرعة 28.05 جيجابت في الثانية، نسبة الخطأ = 8.2 ديسيبل، معدل الخطأ في البتات = أقل من 5 × 10⁻⁵، عدد البتات العشوائية = 2³¹⁻¹ NRZ
وظائف التشخيص الرقمي
يتم تحديد خصائص التشخيص الرقمي التالية في ظل ظروف التشغيل العادية ما لم يُنص على خلاف ذلك.
|
المعلمة |
رمز |
دقيقة. |
الأعلى |
وحدة |
يتراوح |
|
الخطأ المطلق لجهاز مراقبة درجة الحرارة |
DMI_ Temp |
-3 |
3 |
درجة مئوية |
-40~85 درجة مئوية |
|
خطأ مطلق في مراقبة جهد التغذية |
DMI _VCC |
-3 |
3 |
% |
0~Vcc |
|
خطأ مطلق في مراقبة طاقة جهاز الاستقبال |
DMI_RX |
-3 |
3 |
ديسيبل |
-7~-30 ديسيبل ميلي واط |
|
خطأ في مراقبة تيار الانحياز |
تحيز DMI |
-10 |
10 |
% |
0~120 مللي أمبير |
|
خطأ مطلق في مراقبة طاقة الإرسال |
DMI_TX |
-3 |
3 |
ديسيبل |
2~4.5 ديسيبل ميلي واط |
أعلى التقييمات المطلقة
تجدر الإشارة إلى أن التشغيل بما يتجاوز أي تصنيفات قصوى مطلقة فردية قد يتسبب في تلف دائم لهذه الوحدة.
|
المعلمة |
رمز |
مين |
الأعلى |
وحدة |
ملحوظات |
|
درجة حرارة التخزين |
TS |
-40 |
85 |
درجة مئوية |
|
|
جهد مصدر الطاقة |
VCC |
-0.3 |
4.0 |
V |
|
|
الرطوبة النسبية (بدون تكثف) |
RH |
15 |
85 |
% |
|
|
عتبة الضرر |
THd |
6.5 |
|
ديسيبل ميلي واط |
|
ظروف التشغيل الموصى بها
|
المعلمة |
رمز |
مين |
عادي |
الأعلى |
وحدة |
ملحوظات |
|
درجة حرارة علبة التشغيل |
قمة |
0 |
|
70 |
درجة مئوية |
تجاري |
|
-5 |
|
85 |
درجة مئوية |
ممتد |
||
|
-40 |
|
85 |
درجة مئوية |
صناعي |
||
|
جهد مصدر الطاقة |
VCC |
3.135 |
3.3 |
3.465 |
V |
|
|
معدل نقل البيانات، لكل مسار |
|
|
25.78125 |
28.05 |
جيجابت/ثانية |
|
|
جهد دخل التحكم مرتفع |
|
2 |
|
Vcc |
V |
|
|
جهد دخل التحكم منخفض |
|
0 |
|
0.8 |
V |
|
|
مسافة الربط (SMF) |
د |
|
|
80 |
كم |
1 |
ملحوظات:
1. يعتمد على فقد الألياف الفعلي/كم (مسافة الربط المحددة هي لفقد إدخال الألياف بمقدار 0.35 ديسيبل/كم)
مودسيل
يُعدّ ModSelL طرف إدخال. عند تثبيته في حالة منخفضة من قِبل المضيف، يستجيب الموديول لأوامر الاتصال التسلسلي ثنائي الأسلاك. يسمح ModSelL باستخدام عدة موديولات على ناقل واجهة ثنائي الأسلاك واحد. عندما يكون ModSelL في حالة "عالية"، لا يستجيب الموديول لأي اتصال ثنائي الأسلاك من المضيف ولا يُقرّ به. يجب أن يكون طرف إدخال إشارة ModSelL في حالة "عالية" داخل الموديول.
لتجنب التعارضات، لا يجوز للنظام المضيف محاولة إجراء اتصالات واجهة ثنائية الأسلاك خلال فترة إلغاء تأكيد ModSelL بعد إلغاء تحديد أي وحدة. وبالمثل، يجب على النظام المضيف الانتظار لمدة لا تقل عن فترة تأكيد ModSelL قبل التواصل مع الوحدة المحددة حديثًا. يجوز أن تتداخل فترات التأكيد والإلغاء للوحدات المختلفة طالما تم استيفاء متطلبات التوقيت المذكورة أعلاه.
إعادة الضبط:
يجب توصيل طرف ResetL بمصدر جهد Vcc في الوحدة. يؤدي انخفاض مستوى الإشارة على طرف ResetL لفترة أطول من الحد الأدنى لطول النبضة (t_Reset_init) إلى بدء إعادة ضبط كاملة للوحدة، مما يعيد جميع إعدادات المستخدم إلى حالتها الافتراضية. يبدأ وقت تأكيد إعادة ضبط الوحدة (t_init) عند الحافة الصاعدة بعد تحرير مستوى الإشارة المنخفض على طرف ResetL. أثناء تنفيذ عملية إعادة الضبط (t_init)، يتجاهل المضيف جميع بتات الحالة حتى تُشير الوحدة إلى اكتمال مقاطعة إعادة الضبط. تُشير الوحدة إلى ذلك بتأكيد إشارة IntL منخفضة مع إلغاء بت Data Not_Ready. تجدر الإشارة إلى أنه عند التشغيل (بما في ذلك الإدخال أثناء التشغيل)، يجب أن تُرسل الوحدة إشعارًا باكتمال مقاطعة إعادة الضبط دون الحاجة إلى إعادة ضبط.
وضع LP:
وضع الطاقة المنخفضة (LPMode): يجب توصيل طرف LPMode بجهد Vcc في الوحدة. هذا الطرف هو عنصر تحكم مادي يُستخدم لوضع الوحدات في وضع الطاقة المنخفضة عند ارتفاع الجهد. يتم ذلك باستخدام طرف LPMode ومجموعة من بتات التحكم البرمجية Power override وPower_set وHigh_Power_Class_Enable (العنوان A0h، البايت 93، البتات 0، 1، 2).
ModPrsL:
يتم توصيل ModPrsL بجهد Vcc_Host على اللوحة المضيفة، ويتم تأريضه في الوحدة. يكون ModPrsL في حالة "منخفض" عند إدخاله، وفي حالة "عالي" عند فصل الوحدة فعليًا عن موصل اللوحة المضيفة.
IntL:
IntL هو طرف إخراج. عندما يكون IntL في حالة "منخفضة"، فهذا يشير إلى احتمال وجود عطل تشغيلي في الوحدة أو حالة حرجة للنظام المضيف. يحدد النظام المضيف مصدر المقاطعة باستخدام واجهة تسلسلية ثنائية الأسلاك. طرف IntL هو طرف إخراج ذو مجمع مفتوح، ويجب توصيله بجهد تغذية النظام المضيف على لوحة النظام. يتم إلغاء تفعيل طرف INTL ليصبح في حالة "عالية" بعد اكتمال إعادة الضبط، عند قراءة البايت 2، البت 0 (البيانات غير جاهزة) بقيمة "0"، وقراءة حقل العلم.
تخصيص رمز التعريف الشخصي ووصف رمز التعريف الشخصي

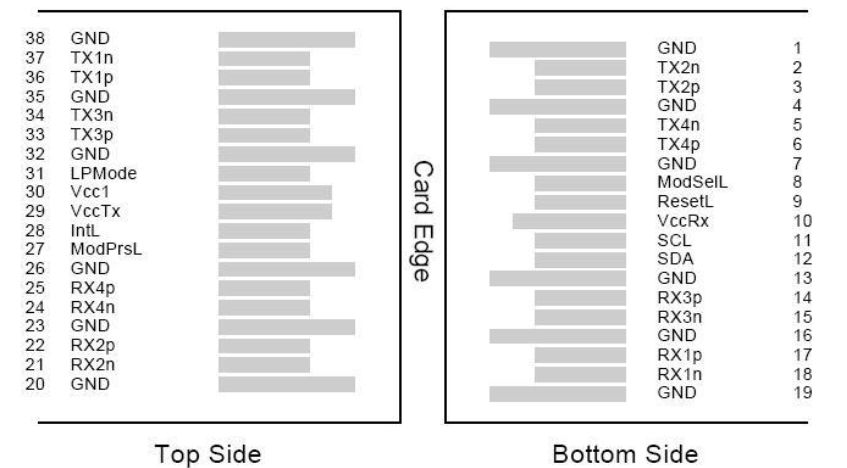

الشكل 1. رسم تخطيطي لأرقام وأسماء دبابيس كتلة موصل اللوحة المضيفة
|
دبوس |
رمز |
الاسم/الوصف |
ملحوظات |
|
1 |
أرضي |
أرضي جهاز الإرسال (مشترك مع أرضي جهاز الاستقبال) |
1 |
|
2 |
Tx2n |
إدخال البيانات المعكوسة لجهاز الإرسال |
|
|
3 |
Tx2p |
مخرج بيانات غير معكوس من جهاز الإرسال |
|
|
4 |
أرضي |
أرضي جهاز الإرسال (مشترك مع أرضي جهاز الاستقبال) |
1 |
|
5 |
Tx4n |
إدخال البيانات المعكوسة لجهاز الإرسال |
|
|
6 |
Tx4p |
مخرج بيانات غير معكوس من جهاز الإرسال |
|
|
7 |
أرضي |
أرضي جهاز الإرسال (مشترك مع أرضي جهاز الاستقبال) |
1 |
|
8 |
مودسيل |
تحديد الوحدة |
|
|
9 |
إعادة الضبط |
إعادة ضبط الوحدة |
|
|
10 |
VccRx |
مستقبل مزود الطاقة 3.3 فولت |
2 |
|
11 |
SCL |
ساعة واجهة تسلسلية ثنائية الأسلاك |
|
|
12 |
السبتيين |
بيانات واجهة الاتصال التسلسلي ثنائية الأسلاك |
|
|
13 |
أرضي |
أرضي جهاز الإرسال (مشترك مع أرضي جهاز الاستقبال) |
|
|
14 |
Rx3p |
مخرج بيانات غير معكوس لجهاز الاستقبال |
|
|
15 |
Rx3n |
مخرج بيانات معكوسة من جهاز الاستقبال |
|
|
16 |
أرضي |
أرضي جهاز الإرسال (مشترك مع أرضي جهاز الاستقبال) |
1 |
|
17 |
Rx1p |
مخرج بيانات غير معكوس لجهاز الاستقبال |
|
|
18 |
Rx1n |
مخرج بيانات معكوسة من جهاز الاستقبال |
|
|
19 |
أرضي |
أرضي جهاز الإرسال (مشترك مع أرضي جهاز الاستقبال) |
1 |
|
20 |
أرضي |
أرضي جهاز الإرسال (مشترك مع أرضي جهاز الاستقبال) |
1 |
|
21 |
Rx2n |
مخرج بيانات معكوسة من جهاز الاستقبال |
|
|
22 |
Rx2p |
مخرج بيانات غير معكوس لجهاز الاستقبال |
|
|
23 |
أرضي |
أرضي جهاز الإرسال (مشترك مع أرضي جهاز الاستقبال) |
1 |
|
24 |
Rx4n |
مخرج بيانات معكوسة من جهاز الاستقبال |
1 |
|
25 |
Rx4p |
مخرج بيانات غير معكوس لجهاز الاستقبال |
|
|
26 |
أرضي |
أرضي جهاز الإرسال (مشترك مع أرضي جهاز الاستقبال) |
1 |
|
27 |
ModPrsl |
الوحدة موجودة |
|
|
28 |
IntL |
مقاطعة |
|
|
29 |
VccTx |
جهاز إرسال مزود طاقة 3.3 فولت |
2 |
|
30 |
Vcc1 |
مصدر طاقة 3.3 فولت |
2 |
|
31 |
وضع LPMode |
وضع الطاقة المنخفضة |
|
|
32 |
أرضي |
أرضي جهاز الإرسال (مشترك مع أرضي جهاز الاستقبال) |
1 |
|
33 |
Tx3p |
مدخل بيانات غير معكوس لجهاز الإرسال |
|
|
34 |
Tx3n |
مخرج بيانات معكوسة من جهاز الإرسال |
|
|
35 |
أرضي |
أرضي جهاز الإرسال (مشترك مع أرضي جهاز الاستقبال) |
1 |
|
36 |
Tx1p |
مدخل بيانات غير معكوس لجهاز الإرسال |
|
|
37 |
Tx1n |
مخرج بيانات معكوسة من جهاز الإرسال |
|
|
38 |
أرضي |
أرضي جهاز الإرسال (مشترك مع أرضي جهاز الاستقبال) |
1 |
ملحوظات:
١. GND هو رمز الإشارة ومصدر الطاقة (التغذية) المشتركين في وحدات QSFP28. جميعها مشتركة داخل وحدة QSFP28، وتُنسب جميع جهود الوحدة إلى هذا الجهد ما لم يُذكر خلاف ذلك. قم بتوصيلها مباشرةً بمستوى التأريض المشترك للإشارة على اللوحة المضيفة.
٢. تُعدّ VccRx وVcc1 وVccTx مصادر طاقة الاستقبال والإرسال، ويجب تطبيقها في آنٍ واحد. يُبيّن الجدول أدناه ترشيح مصدر الطاقة المُوصى به للوحة المضيفة. يمكن توصيل VccRx وVcc1 وVccTx داخليًا ضمن وحدة الإرسال والاستقبال QSFP28 بأي تركيبة. كل دبوس من دبابيس الموصل مُصنّف لتيار أقصى قدره ١٠٠٠ مللي أمبير.

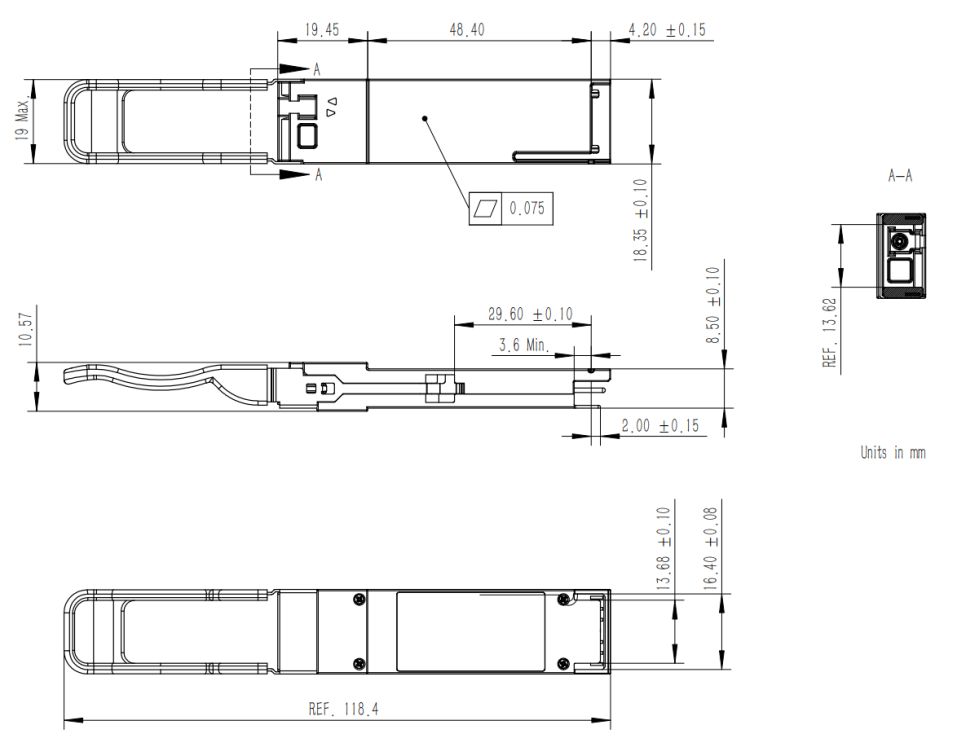

الأبعاد الميكانيكية
الشكل 2. المخطط الميكانيكي
معلومات الطلب
|
رقم القطعة |
وصف المنتج |
|
RQ-100GBD80-A |
جهاز إرسال واستقبال ثنائي الاتجاه QSFP28 بسرعة 100 جيجابت/ثانية، أطوال موجات الإرسال 1273.55/1277.89/1282.26/1286.66 نانومتر، أطوال موجات الاستقبال 1295.56/1300.05/1304.58/1309.14 نانومتر، أحادي الاتجاه LC، مدى 80 كيلومترًا، نطاق درجة الحرارة من 0 إلى +70 درجة مئوية، مع DDM |
|
RQ-100GBD80-B |
جهاز إرسال واستقبال ثنائي الاتجاه QSFP28 بسرعة 100 جيجابت/ثانية، أطوال موجية للإرسال: 1295.56/1300.05/1304.58/1309.14 نانومتر، أطوال موجية للاستقبال: 1273.55/1277.89/1282.26/1286.66 نانومتر، أحادي الاتجاه LC، مدى 80 كيلومترًا، نطاق درجة الحرارة من 0 إلى +70 درجة مئوية، مع DDM |
