مضخم بصري SOA بطول موجي 1310 نانومتر
منتجات
بيت /

أجهزة الإرسال والاستقبال الضوئية

/

جهاز إرسال واستقبال ضوئي 200G

/مضخم بصري SOA بطول موجي 1310 نانومتر

200Gb/s QSFP DD PSM8 10km Optical Transceiver
مضخم بصري SOA بطول موجي 1310 نانومتر

مضخم بصري SOA بطول موجي 1310 نانومتر


  • يدعم نطاق O، 1260~1340 نانومتر أو 1480~1510 نانومتر
  • أقصى قدرة خرج 13 ديسيبل ميلي واط
  • (دعم ACC و AGC)
  • رف مثبت مقاس 19 بوصة 1U
  • مصدر طاقة 220 فولت تيار متردد أو -49 فولت تيار مستمر


استفسر الآن
فئات
  • تفاصيل المنتج

مضخم بصري SOA بسرعة 100 جيجابت/ثانية وطول موجي 1310 نانومتر


مضخم الإشارة الضوئية SOA ذو النطاق O بطول موجي 1310 نانومتر وسرعة 100 جيجابت/ثانية قادر على تضخيم الإشارة الضوئية ذات الطول الموجي 1270-1330 نانومتر. يتميز هذا المنتج بنمطين للتشغيل: ACC و APC. كما يتميز بثبات طاقة الخرج، وانخفاض معامل الضوضاء (NF)، وانخفاض فرق الطور (PDG). يدعم هذا النوع من مضخمات SOA تضخيم الإشارة الضوئية بمعدل بيانات أقل من 160 جيجابت/ثانية.


المعلمة

المعلمة

الشرط

الحد الأدنى

النموذج

الحد الأقصى

الوحدة

نطاق الطول الموجي

40 جيجا إلكترون فولت

1260

1340

نانومتر

نطاق الطول الموجي

100 جيجابت إيثرنت

1290

1320

نانومتر

إجمالي طاقة الإدخال

-20

-10

ديسيبل ميلي واط

قدرة خرج التشبع

10

ديسيبل ميلي واط

الكسب

14

ديسيبل

تموج الكسب

7.5

ديسيبل

معامل الضوضاء

2

ديسيبل

PDG

-5

50

درجة مئوية

درجة حرارة التشغيل

5

95

%

رطوبة التشغيل

-40

85

درجة مئوية

درجة حرارة التخزين

220 فولت تيار متردد، -48 فولت تيار مستمر

فولت

استهلاك الطاقة

1 SOA

10

واط

2 SOA

20

واط

4 SOA

40

واط

الأبعاد

1U 19 بوصة 482.6x245x43.6

مم

موصل

قابل للتخصيص

معلومات الطلب

رقم القطعة

النوع

RD-SOA-A1-1310-10/GXX

SOA 1 في 1 خارج

RD-SOA-A2-1310-10/GXX

SOA مدخلان ومخرجان

RD-SOA-A4-1310-10/GXX

SOA أربعة مداخل وأربعة مخارج

التطبيق

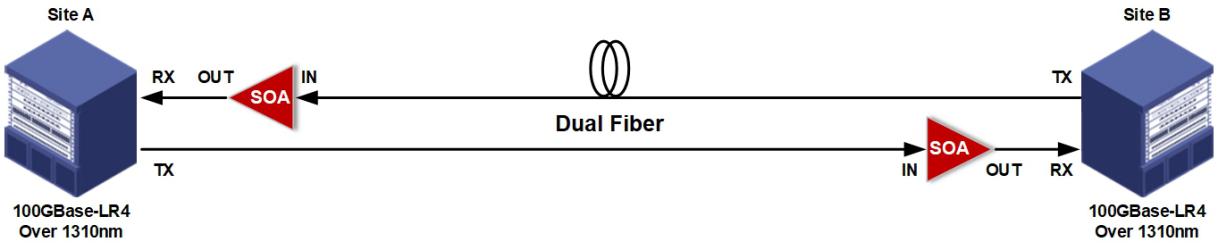

الحالة 1: نقل البيانات عبر وصلة ضوئية لمسافات طويلة بسرعة 100 جيجابت


100G 1310nm optical amplifer


تقتصر مسافة نقل البيانات عبر وصلة 100 جيجابت التقليدية من نوع 100 جيجابت-LR4 على 10 كيلومترات. في نقل البيانات عبر الألياف الضوئية لمسافات طويلة أو ذات الفقد العالي، يمكن تهيئة مضخم ضوئي من نوع SOA لتضخيم إشارة الطاقة الضوئية الضعيفة على جانب الاستقبال لتلبية متطلبات استقبال المعدات

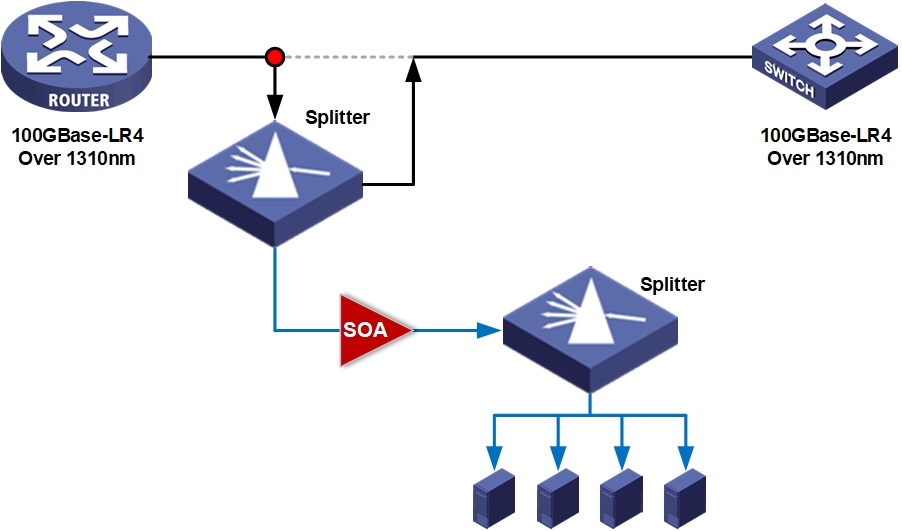

الحالة الثانية: تضخيم اكتساب وصلة البيانات



في تطبيقات جمع بيانات الوصلات، عادةً ما تخضع الإشارة الضوئية لوصلة النسخ المتماثل بسرعة 100 جيجابت في الثانية لعملية تقسيم ثانوية. ويمكن تهيئة مضخم الإشارة الضوئية SOA لتضخيم الإشارة الضوئية لوصلة النسخ المتماثل قبل التقسيم الثانوي لضمان استيفاء الإشارة الضوئية بعد التقسيم الثانوي لمتطلبات الإرسال.


هل تريد معرفة المزيد عن هذا المنتج؟

أرسل أ رسالة
ترك رسالة

إذا كنت مهتمًا بمنتجاتنا وترغب في معرفة المزيد من التفاصيل، فيرجى ترك رسالة هنا، وسنرد عليك في أقرب وقت ممكن.

المنتجات ذات الصلة
200G QSFP56 FR4 2KM جهاز إرسال واستقبال ضوئي 200G QSFP56 FR4 2KM LC PAM4
ميزة صور أجهزة إرسال واستقبال بأربعة قنوات مزدوجة مصفوفة CWDM متكاملة من LD و PD واجهة توصيل متوافقة مع LC/UPC مصدر طاقة واحد +3.3 فولت تم تنفيذ وظيفة DDM عامل الشكل QSFP56 القابل للتوصيل السريع يصل طول الإرسال إلى 2 كم استهلاك منخفض للطاقة: أقل من 6.5 واط معتمد دوليًا من الفئة الأولى في مجال السلامة من الليزر نطاق درجة حرارة التشغيل: من 0 درجة مئوية إلى +70 درجة مئوية متوافق مع معيار RoHS10 التطبيقات إيثرنت 200GBASE-FR4 توصيلات المحول والموجه مراكز البيانات متطلبات الربط البيني الأخرى بسرعة 200 جيجابت. المعايير IEEE 802.3cd CMIS Rev 4.0 OIF-CEI-04.0 56G-VSR-PAM4 IEEE 802.3bs الملحق 120E SFF-8024 الإصدار 4.6 SFF-8679 Rev1.8 SFF-8665 Rev1.9
اقرأ المزيد
200G QSFP56 SR4 جهاز إرسال واستقبال 200G QSFP56 SR4 100m 850nm PAM4
سمات واجهة بصرية تسلسلية QSFP56 واجهة كهربائية 4x50G PAM4 معاد توقيتها 200GAUI-4 C2M موصل MPO-12 مصفوفة VCSEL رباعية القنوات ومصفوفة كاشف ضوئي PIN رباعية القنوات > أقصى طول للوصلة 70 مترًا على OM3 أو 100 متر على OM4 متوافق مع معايير QSFP MSA عامل الشكل QSFP56 القابل للتوصيل السريع متوافق مع معيار SFF8636 الإصدار 2.10a بروتوكول الدعم ل متوافق مع معيار IEEE 802.3cd استهلاك منخفض للطاقة أقل من 5 واط في نطاق درجة حرارة من 0 إلى 70 درجة مئوية التطبيقات إيثرنت 200GBASE-SR4200G مركز البيانات
اقرأ المزيد
200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8
سمات: معدل نقل بيانات يصل إلى 28.05 جيجابت في الثانية لكل قناة باستخدام تعديل NRZ يدعم واجهة كهربائية 200GAUI-8 مصفوفة VCSEL متكاملة بتردد 850 نانومتر ومصفوفة PD عامل الشكل QSFP-DD القابل للتوصيل السريع يدعم MPO-16 APC أو 2*MPO-12 UPC متوافق مع معيار QSFP-DD للأجهزة متوافق مع معيار CMIS 4.0 أقصى استهلاك للطاقة 3.5 واط مصدر طاقة واحد 3.3 فولت درجة حرارة تشغيل العلبة من 0 درجة مئوية إلى 70 درجة مئوية ليزر من الفئة 1 متوافق مع توجيهات RoHS
اقرأ المزيد
1976/1660nm Fused WDM Coupler موصل WDM مدمج 1976/1660 نانومتر
أنبوب فضفاض 0.9 مم، أبعاده 50 × 5 × 5 مم، طوله متر واحد، مزود بموصل FC/UPC
اقرأ المزيد
4CH WDM OTDR Plug in 4-Slot 1U Rack صندوق LGX قابل للتوصيل بأربعة قنوات WDM GPON XGS-PON NG-PON2+PtP و OTDR، أبعاده 215 × 150 × 20 مم
مع التطور السريع لتقنيات الجيل الخامس وإنترنت الأشياء والحوسبة السحابية، يزداد الطلب على النطاق الترددي. وتتطور تقنيات شبكات الاتصال الضوئية السلبية (GPON، وXGS-PON، وNG-PON2+PtP)، مع استخدام تقنية OTDR لتشخيص أعطال الشبكة وصيانتها. وتتيح تقنية WDM رباعية القنوات إمكانية تشغيل هذه التقنيات معًا على نفس الألياف الضوئية، مما يعزز النطاق الترددي للشبكة ومرونتها.
اقرأ المزيد
Data Center Switch S6750 مفتاح مركز البيانات S6750-48X8CQB-AC، مزود بـ 48 منفذ SFP+ بسرعة 10 جيجابت و8 منافذ QSFP28 بسرعة 100 جيجابت
S6750-48X8CQB-AC 48×1/10GE SFP+ 8×40/100GE QSFP28 مروحتان قابلتان للاستبدال أثناء التشغيل نظام طاقة احتياطي 1+1 النماذج:
اقرأ المزيد
25G SFP28 Transceiver جهاز إرسال واستقبال ضوئي SFP28 LWDM بسرعة 25 جيجابت
وحدة الإرسال والاستقبال الضوئية 25G SFP28 LWDM، تدعم سرعة نقل تصل إلى 25 جيجابت/ثانية ولمسافة تصل إلى 10 كيلومترات، وتعمل في حلول اتصال IDC عالية السرعة، وحلول النقل الأمامي لشبكة 5G، وما إلى ذلك.
اقرأ المزيد

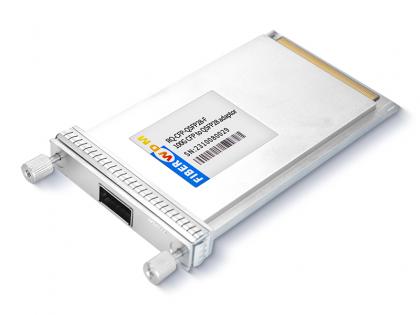

100G CFP to QSFP28 Adaptor وحدة محول 100G CFP إلى QSFP28 مع تصحيح الأخطاء الأمامية (FEC)
