عاكس شبكة براغ الليفية (FBG Reflector) هو عاكس منخفض التكلفة يعمل ضمن نطاق ترددي محدد، ويُركّب على وحدة الشبكة الضوئية (ONU). يستطيع هذا العاكس عكس نبضات الضوء (1650 ± 5 نانومتر) من جهاز قياس الانعكاس الزمني البصري (OTDR) على طرف خط الألياف الضوئية (OLT) بنسبة تقارب 100%، بينما تُنقل نطاقات عمل الشبكة الضوئية السلبية (PON) بشكل طبيعي. يستطيع جهاز OTDR تحديد سلامة خط الألياف الضوئية من خلال رصد الإشارة المنعكسة من عاكس شبكة براغ الليفية. فعندما تكون الإشارة المنعكسة أقل من القيمة الطبيعية، يكون فقد الإشارة في الخط كبيرًا جدًا؛ وعندما تكون قيمة الانعكاس صفرًا، يكون خط الألياف الضوئية مقطوعًا. لذا، يُمكننا صيانة خط الألياف الضوئية في الوقت المناسب من خلال مراقبته الآنية.

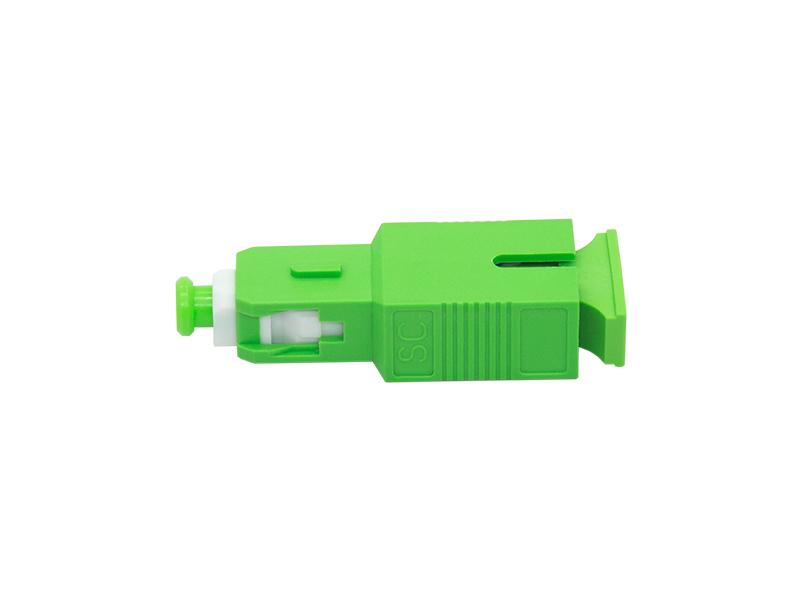

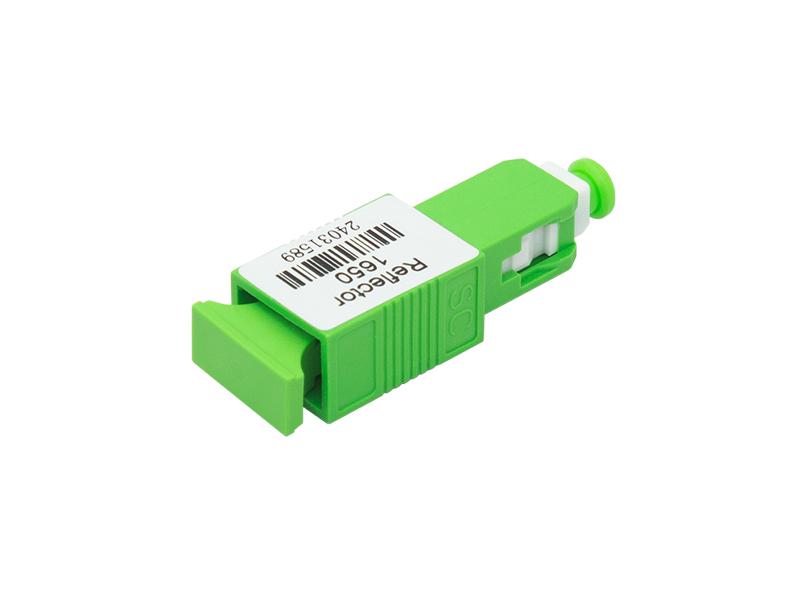

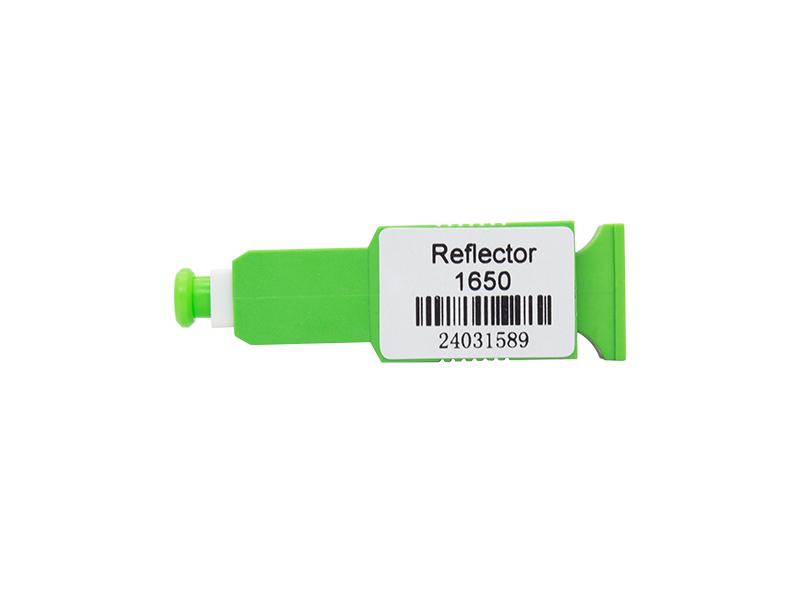

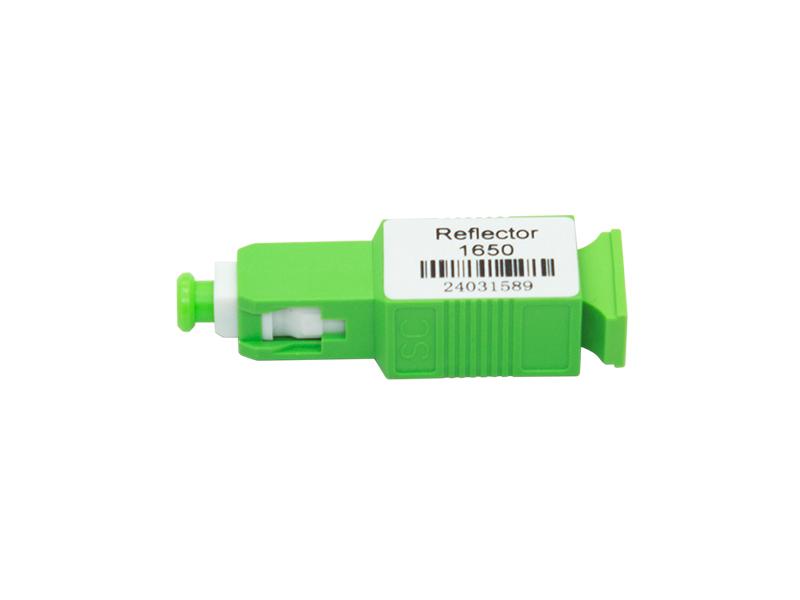

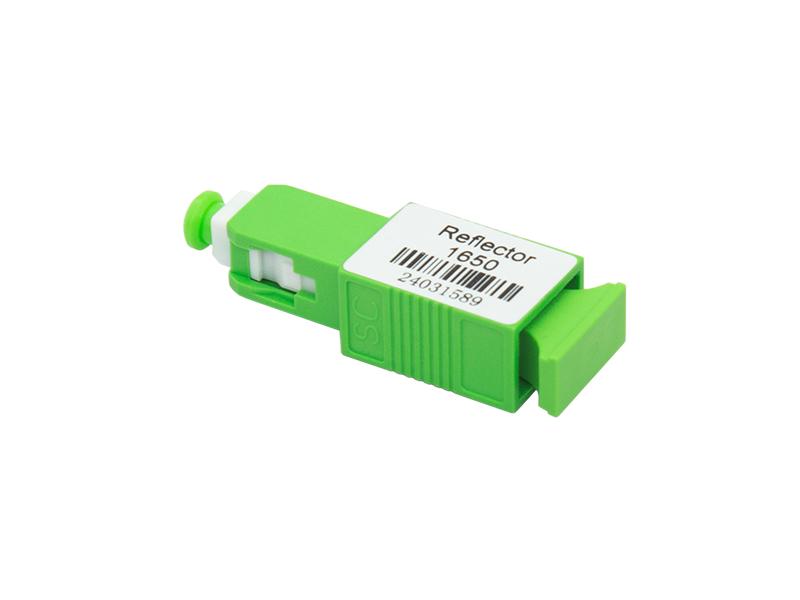

عاكس ألياف براغ المحفورة بطول موجي 1650 نانومتر SC/APC
Characteristics
Application

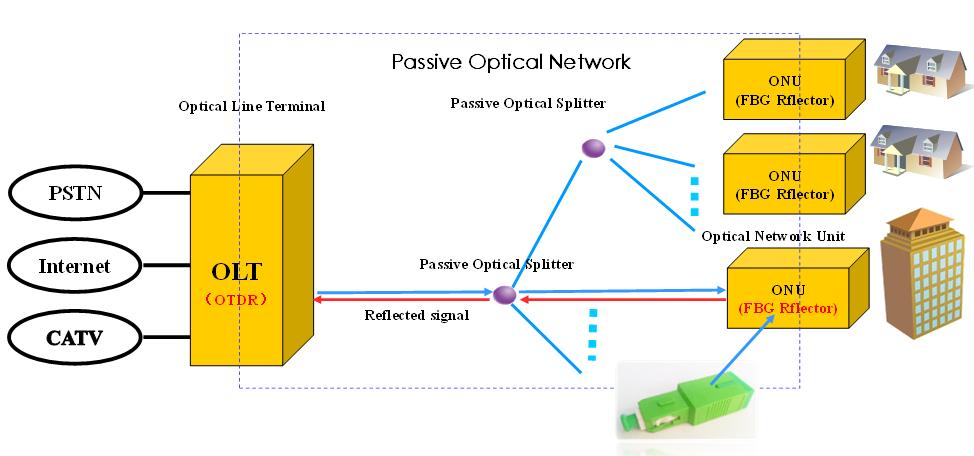

Detection and maintenance of Passive Optical Network lines (applied to FTTx).
Optical parameter
| item | parameter | specification | unit | Remarks | |
| 1 |
wavelength range |
Pass band | 1260~ 1625 | nm | |
| Reflect band | 1644.5~ 1655.5 | nm | |||
| 2 | Pass band | IL | ≤1.4 | dB | @1260~ 1360 |
| ≤1.4 | dB | @1460~ 1600 | |||
| ≤3.4 | dB | @1600~ 1625 | |||
| ORL | >35 | dB | @1260~ 1580 | ||
| >30 | dB | @1580~ 1620 | |||
| >20 | dB | @1620~ 1625 | |||
| 3 | Reflect band | IL | >21 | dB | @1644.5~ 1655. 5 |
| ORL | ≤1.0 | dB | @1644.5~ 1655. 5 | ||
| 4 | PDL | ≤0.4 | dB | @1260~ 1600 | |
| 5 | Ripple | ≤0.6 | dB | @1644.5~ 1655. 5 | |
| 6 | TDL | ≤0.5 | dB | @1260~ 1600 | |
| 7 | Max Optical Power Handling | 27 | dB | ||
| 8 | Plug Times | >500 | Times | ||
| 9 | Connector | SC/APC | |||
Structure

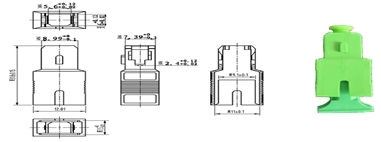

The FBG reflector adopts a standard SC connector structure, and its external dimensions are as follows:
Working/storage conditions
| parameter | specification | unit |
| Working temperature | -25 ~ +65 | °C |
| Working humidity | 5~95 | %RH |
| Storage temperature | -40 ~ +85 | °C |
| Storage humidity | 5~95 | %RH |
