ميزات المنتج

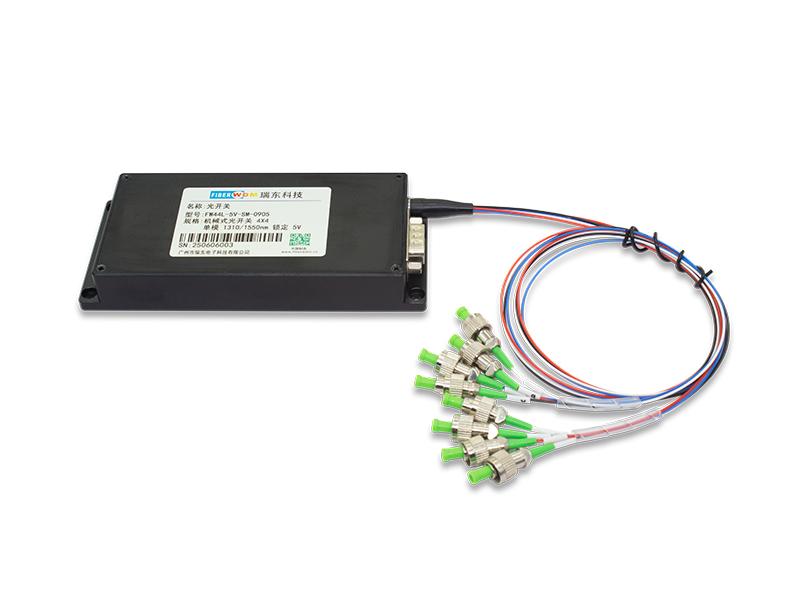

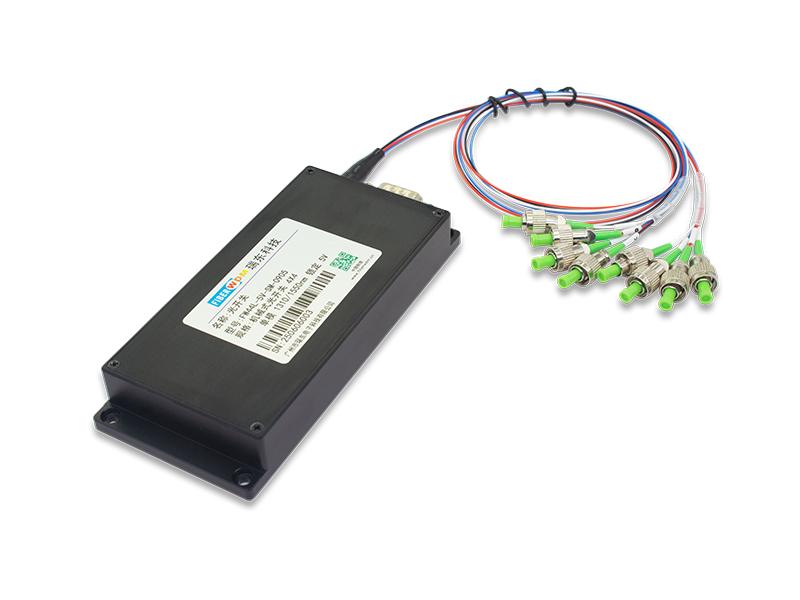

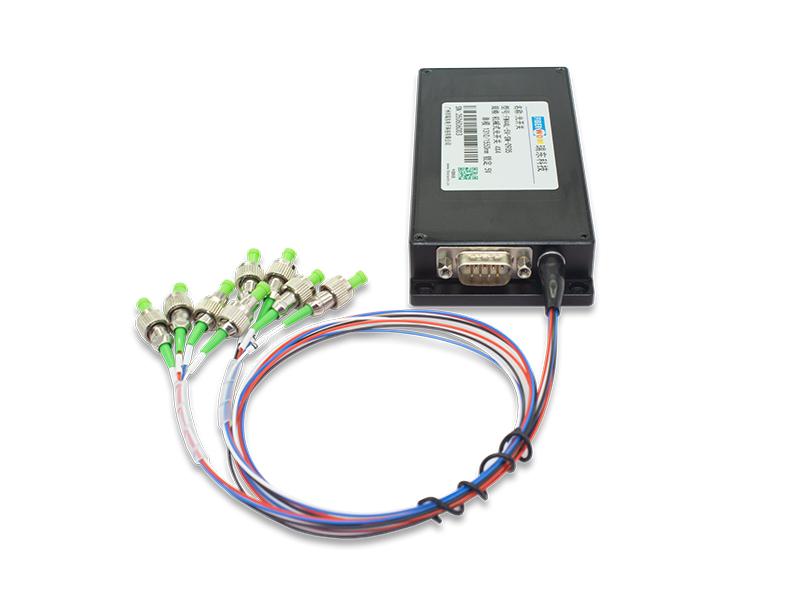

وحدة استقبال أحادية الوضع 4×4 بتردد 1310/1550 نانومتر، مزودة بخاصية التثبيت/عدم التثبيت، 5 فولت، ألياف ضوئية 0.9 مم/0.5 متر، واجهة اتصال RS485، أبعادها 135×60×20 مم
FW44L-5V-SM-0905-L/NL
مفتاح التبديل البصري الميكانيكي 4x4 هو جهاز للتحكم في المسار البصري، يُستخدم للتحكم في المسارات البصرية وتبديلها. يحافظ هذا المفتاح على المسار البصري حتى في حالة انقطاع التيار الكهربائي. يدعم أربعة مداخل إشارة بصرية، ويمكنه اختيار أربعة مخارج إشارة أو العكس (استخدام ثنائي الاتجاه). يعتمد نظام التحكم في هذا المفتاح على بروتوكول RS485. يلعب هذا المفتاح دورًا محوريًا في تطبيقات الاتصالات البصرية. تُستخدم مفاتيح التبديل البصرية بشكل أساسي في أنظمة الإرسال البصري لمراقبة القنوات المتعددة، والتبديل التلقائي بين مصادر/كواشف الضوء المتعددة في الشبكات المحلية، والمراقبة الديناميكية لنقاط متعددة في أنظمة الاستشعار البصري. كما تُستخدم أيضًا في أنظمة الاختبار البصري للألياف البصرية، والمكونات البصرية، والشبكات، واختبار كابلات الهندسة الميدانية؛ بالإضافة إلى ضبط ومحاذاة المكونات البصرية.
معايير المنتج
|
حدود |
تحديد |
وحدة |
|
طول الموجة التشغيلية |
1260~1620 نانومتر |
نانومتر |
| فقد الإدخال |
≤1.4 |
ديسيبل |
|
الفقد المعتمد على الطول الموجي |
≤0.40 |
ديسيبل |
|
الفقد المعتمد على الاستقطاب |
≤0.05 |
ديسيبل |
|
الفقد المعتمد على درجة الحرارة |
≤0.20 |
ديسيبل |
|
خسارة العودة |
≥50 |
ديسيبل |
|
التداخل الصوتي |
≥55 |
ديسيبل |
|
وقت التبديل |
≤8 |
آنسة |
|
القدرة على التكرار |
≤±0.02 |
ديسيبل |
|
متانة |
≥107 |
أوقات |
|
جهد التشغيل |
5 |
V |
|
نوع المفتاح |
غير قابل للقفل/قابل للقفل |
|
|
درجة حرارة التشغيل |
-20~+70 |
درجة مئوية |
|
درجة حرارة التخزين |
-40~+85 |
درجة مئوية |
|
القدرة الضوئية |
≤500 |
mw |
|
الأبعاد |
135 طول × 60 عرض × 20 ارتفاع |
مم |

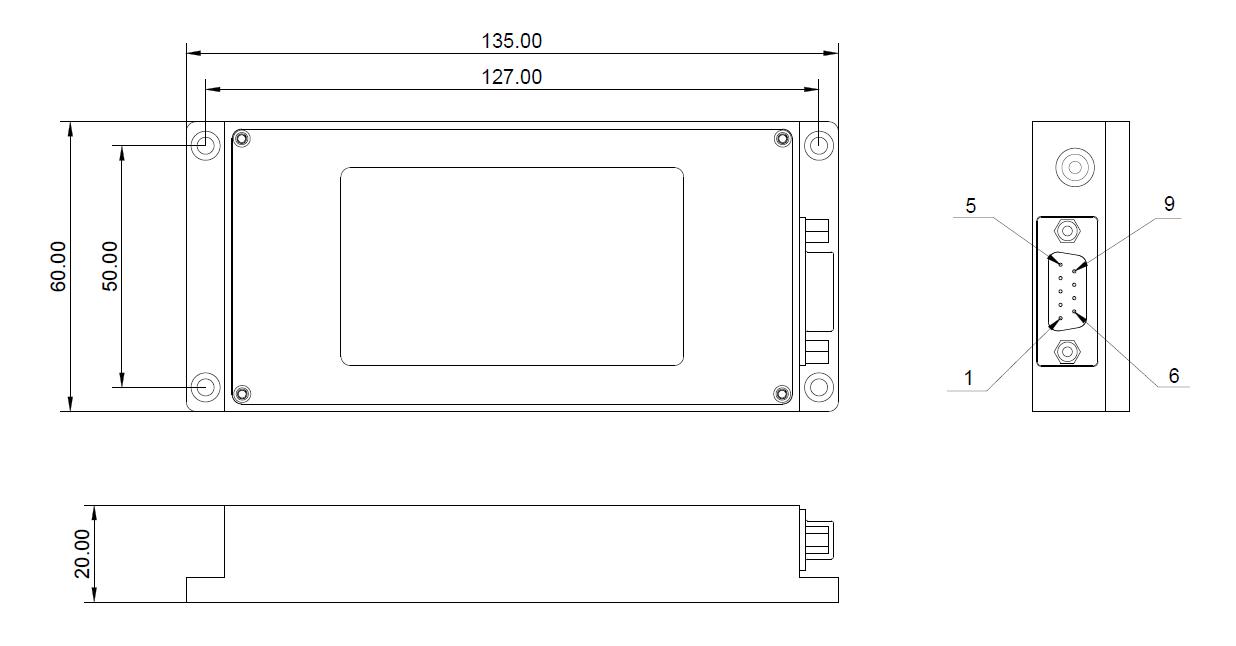

الأبعاد
تعريفات الدبابيس
|
موصل DB9 ذكر |
|||
|
دبوس |
يكتب |
اسم |
وظيفة |
| 2 |
مدخل |
ممتاز |
485 اتصال A+ |
| 3 |
مدخل |
ب- |
485 الاتصال ب- |
| 8 |
قوة |
أرضي |
تأريض مصدر الطاقة |
| 9 |
قوة |
VCC |
الطرف الموجب لمصدر الطاقة |
|
1، 4، 5، 6، 7 |
كارولاينا الشمالية |
كارولاينا الشمالية |
/ |

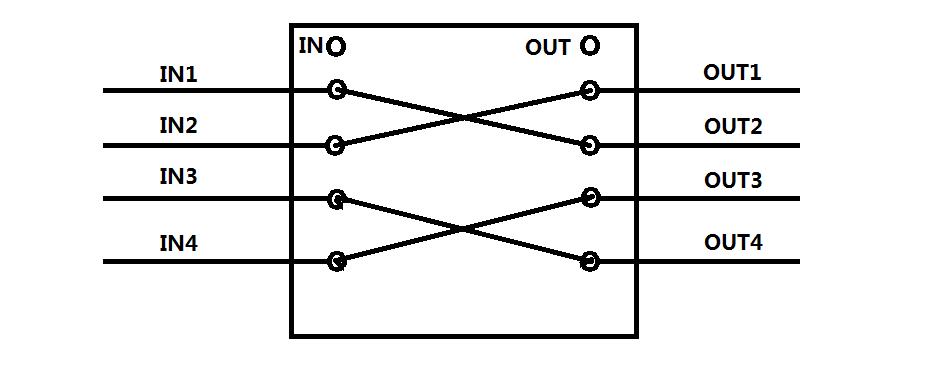

مخطط المسار البصري
ملاحظة: يمكن تحويل المدخلات من IN1 إلى IN4 بحرية إلى المخرجات من OUT1 إلى OUT4. لا يمكن تحديد قناتي إدخال أو أكثر في وقت واحد لنفس قناة الإخراج.

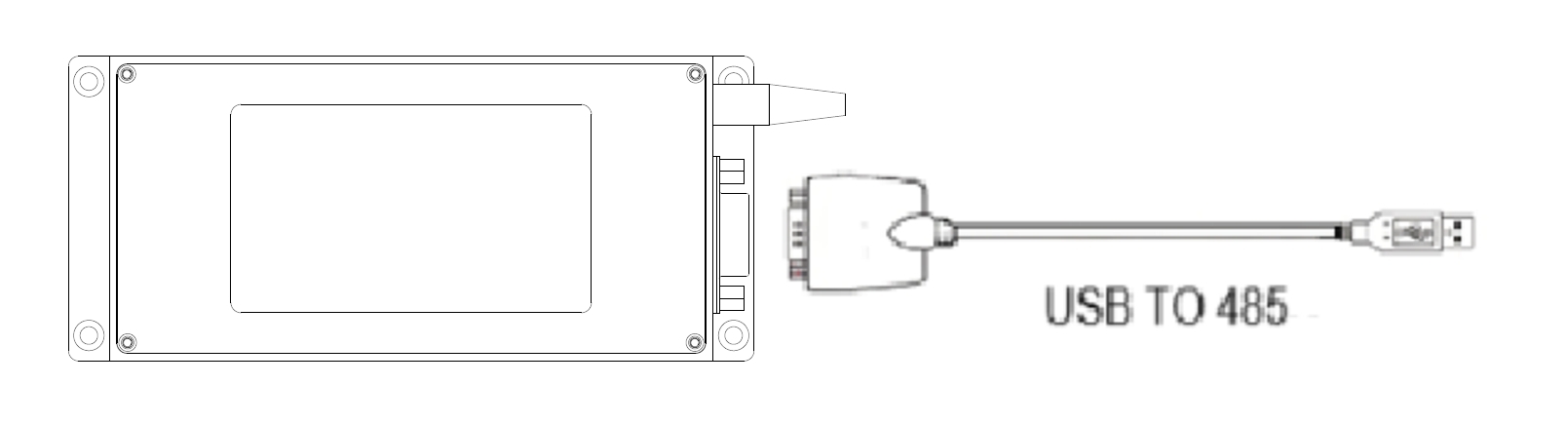

مخطط التحكم
مجموعة أوامر التحكم RS-485
|
اسم |
تعليمات |
وصف |
|
قم بإعداد قناة التبديل الضوئي |
الأمر: |
يُحدد هذا الأمر اختيار قنوات المحول الضوئي IN1-OUT1، وIN2-OUT2، وIN3-OUT3، وIN4-OUT4. تشير الاستجابة 1 إلى نجاح الإعداد. إذا تجاوزت المدخلات XX وYY عدد القنوات، فستُعاد الاستجابة 2. أما الاستجابة 3 فتشير إلى وجود مشكلة في المحول الضوئي. |
|
الاستجابة 1:
الاستجابة 2:
الاستجابة 3: |
||
|
تحقق من قناة التيار في المفتاح البصري |
الأمر: |
يشير الأمر إلى الاستعلام عن القناة الحالية للمحول البصري. في حالة نجاح الاستعلام، يتم إرجاع استجابة توضح أن المسار البصري هو IN1-OUT1، IN2-OUT2، IN3-OUT3، IN4-OUT4. |
|
الاستجابة: |
||
|
استعلام عن معلومات مفتاح التبديل الضوئي |
الأمر: |
يشير الأمر إلى الاستعلام عن معلومات حول المفتاح البصري، وتشير الاستجابة إلى النتيجة. طراز الوحدة: OSW-4X4 طول الموجة التشغيلية: 1260~1650 نانومتر أنواع الألياف البصرية: 9/125 ميكرومتر أنبوب حماية الألياف الضوئية: 0.9 مم طول كابل الألياف الضوئية: 1 متر واجهة التحكم: RS-485 الموصل: FC/APC |
|
الرد: |
ملاحظة: معدل نقل البيانات عبر المنفذ التسلسلي للوحدة هو 9600، وعدد بتات البيانات 8، وعدد بتات الإيقاف 1، ولا يتم استخدام بت التكافؤ. في حال إرسال أمر غير صحيح، يستجيب المحول الضوئي بالرمز
معلومات الطلب
|
رقم القطعة |
مواصفة |
|
FW44L-5V-SM-0905-L |
وحدة مفتاح بصري ميكانيكي 4×4 وحدة صندوقية 4×4 أحادية الوضع 1310/1550 نانومتر، مزودة بقفل، 5 فولت، ألياف ضوئية 0.9 مم 0.5 متر، واجهة اتصال RS485، أبعادها 135×60×20 مم |
|
FW44L-5V-SM-0905-NL |
وحدة مفتاح بصري ميكانيكي 4×4 وحدة صندوقية 4×4 أحادية الوضع 1310/1550 نانومتر، غير قابلة للتثبيت، 5 فولت، ألياف ضوئية 0.9 مم 0.5 متر، واجهة اتصال RS485، أبعادها 135×60×20 مم |
