واجهة بصرية تسلسلية OSFP
متوافق مع معايير OSFP MSA
بروتوكول الدعم
استهلاك منخفض للطاقة
التطبيقات

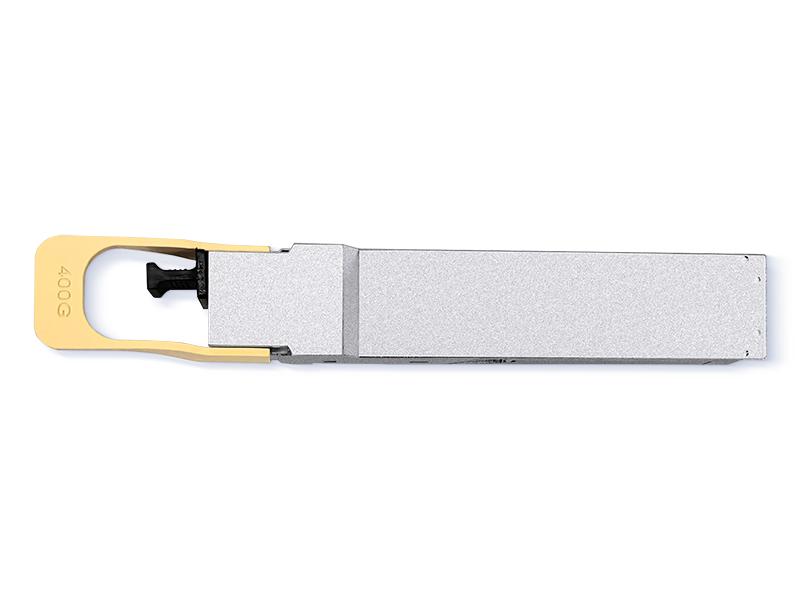

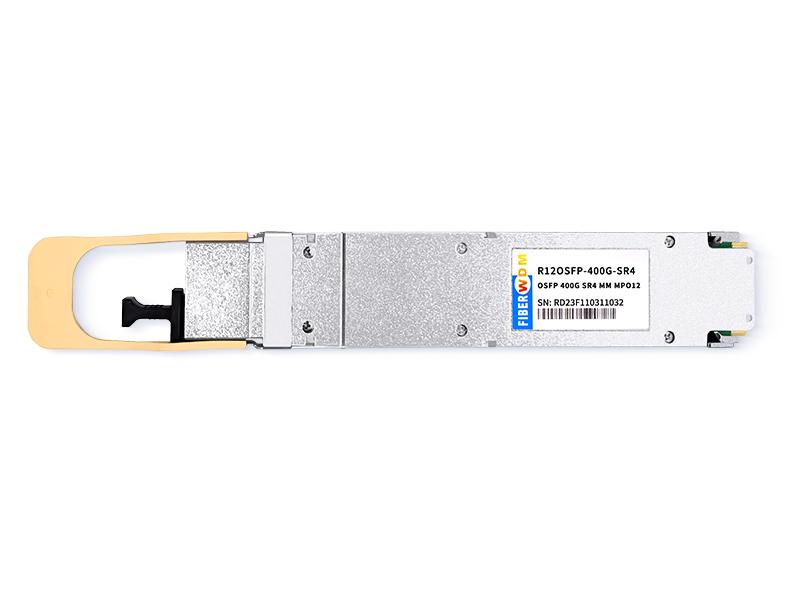

جهاز إرسال واستقبال OSFP 400G SR4 MM MPO
جهاز إرسال واستقبال أحادي المنفذ من إنفيديا
400G، 1xNDR، OSFP، 1xMPO12 APC، ألياف متعددة الأنماط 850 نانومتر، يصل مداها إلى 50 مترًا، رأس مسطح

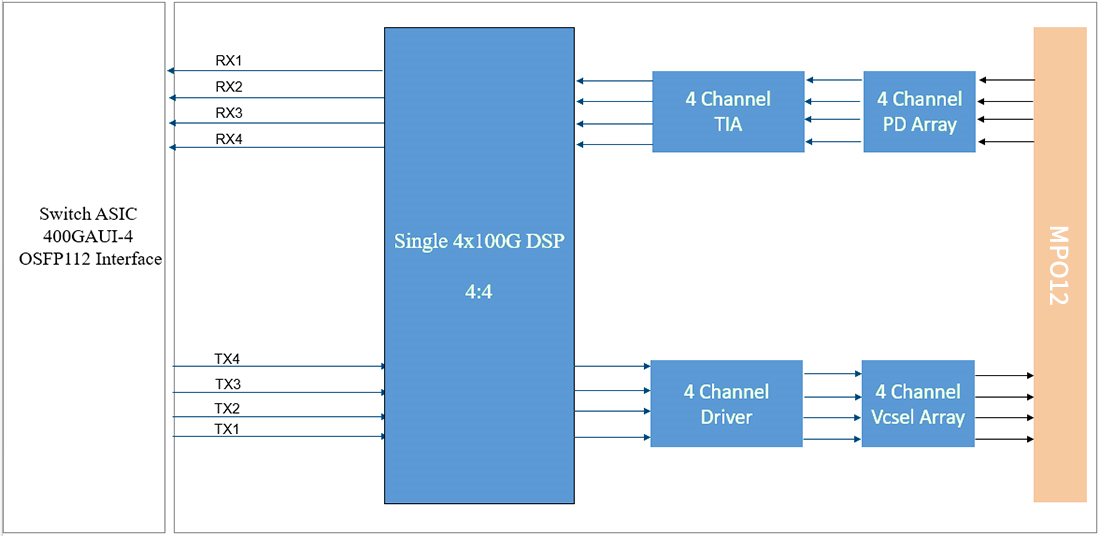

مخطط الكتلة الوظيفية (كل طرف)
وصف عام
وحدة الإرسال والاستقبال الضوئية 400G OSFP SR4 هي وحدة رباعية القنوات، متوازية، قابلة للتوصيل، تعمل بتقنية الألياف الضوئية، مصممة لتطبيقات إيثرنت بسرعة 400 جيجابت. تُعد هذه الوحدة عالية الأداء لنقل البيانات لمسافات قصيرة وتطبيقات الربط البيني. فهي تدمج أربعة مسارات بيانات في كل اتجاه بسرعة 4 × 53.125 جيجابت في الثانية. يصل طول وحدة OSFP SR4 إلى 60 مترًا عبر ألياف OM3 متعددة الأنماط، أو 100 متر عبر ألياف OM4 متعددة الأنماط. صُممت هذه الوحدة للعمل عبر أنظمة الألياف متعددة الأنماط باستخدام طول موجي اسمي يبلغ 850 نانومتر.
أقصى قيمة مطلقة لـ Ra أشياء
|
المعلمة |
رمز |
مين |
الأعلى |
وحدة |
|
درجة حرارة التخزين |
تس |
-40 |
85 |
درجة مئوية |
|
درجة حرارة تشغيل العلبة |
قمة |
0 |
70 |
درجة مئوية |
|
الرطوبة النسبية (بدون تكثف) |
RH |
15 |
85 |
% |
|
جهد التغذية |
Vcc |
-0.5 |
3.6 |
V |
|
عتبة تلف جهاز الاستقبال، لكل مسار |
PRdmg |
5 |
|
ديسيبل ميلي واط |
ظروف التشغيل الموصى بها
|
المعلمة |
رمز |
مين |
الأعلى |
وحدة |
|
درجة حرارة علبة التشغيل |
قمة |
0 |
70 |
درجة مئوية |
|
الرطوبة النسبية (بدون تكثف) |
RH |
15 |
85 |
% |
|
جهد مصدر الطاقة |
Vcc |
3.135 |
3.465 |
V |
|
إجمالي استهلاك الطاقة |
جهاز كمبيوتر |
- |
8 |
دبليو |
|
التيار الكهربائي لكل طرف |
|
|
2.55 |
أ |
|
معدل البت |
BR |
|
425 |
جيجابت في الثانية |
|
طول الألياف في ألياف OM3 متعددة الأنماط |
|
|
60 |
م |
|
طول الألياف في الألياف متعددة الأنماط OM4 |
|
|
100 |
م |
|
تردد ساعة I2C |
0 |
|
400 |
كيلوهرتز |
ملحوظات:
1. في ظل ظروف جهد إمداد التشغيل 3.465 فولت، ودرجة حرارة الغلاف 70 درجة مئوية
واجهة الإرسال البصرية
|
المعلمة |
رمز |
مين |
عادي |
الأعلى |
وحدة |
|
|
معدل البيانات لكل مسار |
دكتور |
|
53.125 |
|
GBd |
|
|
تنسيق التعديل |
|
PAM4 |
|
|||
|
الطول الموجي المركزي 1 |
λ |
840 |
860 |
868 |
نانومتر |
|
|
عرض الطيف RMS |
σ |
|
|
0.6 |
نانومتر |
|
|
متوسط قوة الإطلاق، لكل مسار |
متوسط |
-4.6 |
|
4 |
ديسيبل ميلي واط |
|
|
القدرة الضوئية OMA، لكل مسار، الحد الأقصى |
بوما |
3.5 |
ديسيبل ميلي واط |
|||
|
أوماوتر، كل حارة دقيقة |
الحد الأقصى (TECQ، TDECQ) <1.8 ديسيبل |
الحد الأقصى [-2.6 ، الحد الأقصى (TECQ، TECQ) –4.4] |
ديسيبل ميلي واط |
|||
|
1.8 < الحد الأقصى (TECQ، TDECQ) < 4.4 ديسيبل |
||||||
|
إغلاق عين جهاز الإرسال والتشتت (TDECQ)، كل حارة |
TDECQ |
|
|
4.4 |
ديسيبل |
|
|
إغلاق عين جهاز الإرسال لـ PAM4 (TECQ)، لكل مسار |
تيك |
|
|
4.4 |
ديسيبل |
|
|
نسبة الانقراض |
غرفة الطوارئ |
2.5 |
|
|
ديسيبل |
|
|
انحراف طاقة جهاز الإرسال، لكل مسار |
|
|
|
2.3 |
ديسيبل ميلي واط |
|
|
تحمل فقدان العودة البصرية |
أورلت |
|
|
14 |
ديسيبل |
|
|
تعطيل الطاقة الضوئية لجهاز الإرسال |
|
|
|
-30 |
ديسيبل ميلي واط |
|
|
التدفق المحاط بـ 2 |
|
≥86% عند 19 ميكرومتر ≤30% عند 4.5 ميكرومتر |
|
|||
|
|
||||||
ملحوظات:
1. يتم تحديدها وفقًا لأداء الليزر المستخدم.
2. تم قياسها إلى ألياف من النوع A1a.2 أو النوع A1a.3 أو A1a.4، بقطر 50 ميكرومتر، وفقًا للمعيار IEC 61280-1-4
واجهة الاستقبال البصرية
|
المعلمة |
رمز |
مين |
عادي |
الأعلى |
وحدة |
|
|
معدل البيانات لكل مسار |
BR |
|
53.125 |
|
GBd |
|
|
تنسيق التعديل |
|
PAM4 |
|
|||
|
الطول الموجي المركزي 1 |
λ |
842 |
885 |
948 |
نانومتر |
|
|
عتبة الضرر |
|
5 |
|
|
ديسيبل ميلي واط |
|
|
متوسط قوة الاستقبال، لكل مسار |
|
-6.4 |
|
4 |
ديسيبل ميلي واط |
|
|
يتم استلام الطاقة، كل مسار (OMAouter) |
|
|
|
|
ديسيبل ميلي واط |
|
|
انعكاس جهاز الاستقبال |
سكة حديد |
|
|
|
ديسيبل |
|
|
حساسية جهاز الاستقبال، لكل مسار 1 |
|
RS = max (-4.6, TECQ –6.4) |
ديسيبل ميلي واط |
|||
|
حساسية جهاز الاستقبال تحت الضغط، لكل مسار |
|
|
|
-2 |
ديسيبل ميلي واط |
|
|
Rx LOS |
تأكيد |
|
-15 |
|
|
ديسيبل ميلي واط |
|
التخلي عن التأكيد |
|
|
|
-7.5 |
ديسيبل ميلي واط |
|
|
التخلف |
|
0.5 |
|
5 |
ديسيبل |
|
ملحوظات:
1. حساسية جهاز الاستقبال معلومة مفيدة، وتُحدد لجهاز إرسال بقيمة TECQ. تم قياسها باستخدام إشارة اختبار المطابقة عند TP3 لمعدل خطأ البت (BER) = 2.4E-4 قبل تصحيح الخطأ الأمامي (Pre-FEC).
المواصفات الكهربائية
|
المعلمة |
مين |
عادي |
الأعلى |
وحدة |
|
نسبة الخطأ في البت قبل تصحيح الخطأ الأمامي |
|
|
2.4E-4 |
|
|
نسبة الخطأ في البت بعد تصحيح الخطأ الأمامي |
|
|
1E-12 |
|
|
جهاز الإرسال (لكل حارة) |
||||
|
تفاوت جهد الدخل التفاضلي من الذروة إلى الذروة |
750 |
|
|
ملي فولت |
|
عدم تطابق الإنهاء التفاضلي |
|
|
10 |
% |
|
ارتفاع العين |
10 |
|
|
ملي فولت |
|
فقدان العودة من الوضع المشترك إلى الوضع التفاضلي |
معادلة IEEE802.3ck (120G–1) |
ديسيبل |
||
|
إغلاق العين عموديًا |
|
|
12 |
ديسيبل |
|
خسارة العائد الفعلي |
7.3 |
|
|
ديسيبل |
|
وقت الانتقال |
10 |
|
|
ملاحظة: |
|
جهاز الاستقبال (لكل حارة) |
||||
|
تأرجح خرج البيانات التفاضلية |
300 |
|
900 |
mVpp |
|
عدم تطابق الإنهاء التفاضلي |
|
|
10 |
% |
|
ارتفاع العين |
15 |
|
|
ملي فولت |
|
إغلاق العين عموديًا |
|
|
12 |
ديسيبل |
|
فقدان العودة من الوضع المشترك إلى الوضع التفاضلي |
معادلة IEEE802.3ck (120G–1) |
|||
|
خسارة العائد الفعلي |
8.5 |
|
|
ديسيبل |
|
وقت الانتقال |
8.5 |
|
|
ملاحظة: |

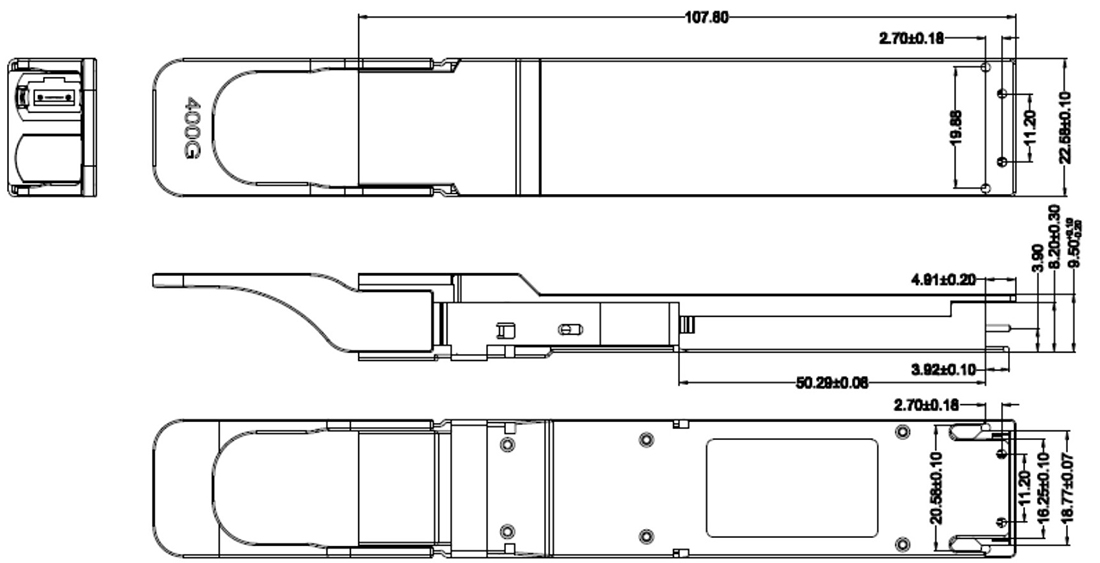

أبعاد العبوة
يعرض أبعاد حزمة الوحدة. يتم تحديد أبعاد الحزمة في OSFP MSA.
أبعاد العبوة
معلومات الطلب
|
رقم القطعة |
درجة حرارة يتراوح |
مسافة |
نوع الألياف |
تكافؤ الفرص |
O/E |
بصري واجهة المستخدم |
|
R12OSFP-400G-SR4 |
من 0 إلى 70 درجة مئوية |
100 متر |
MMF |
VCSEL 850 نانومتر |
دبوس |
MPO12 |
