ميزات المنتج
FW22FL-2-5V-SM-0905-L/NL

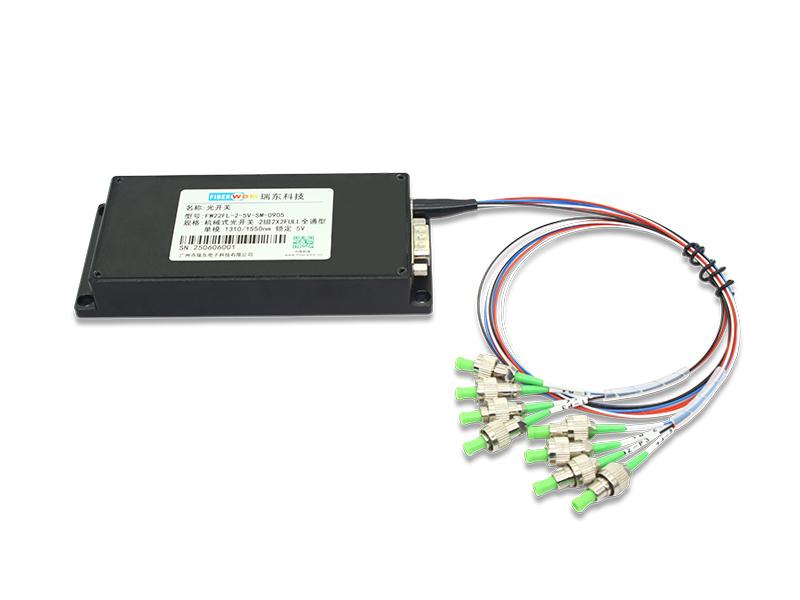

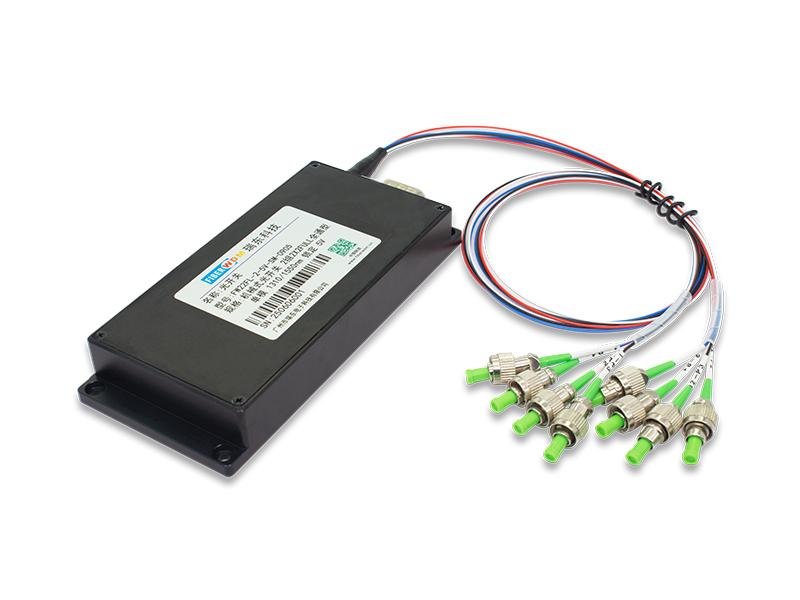

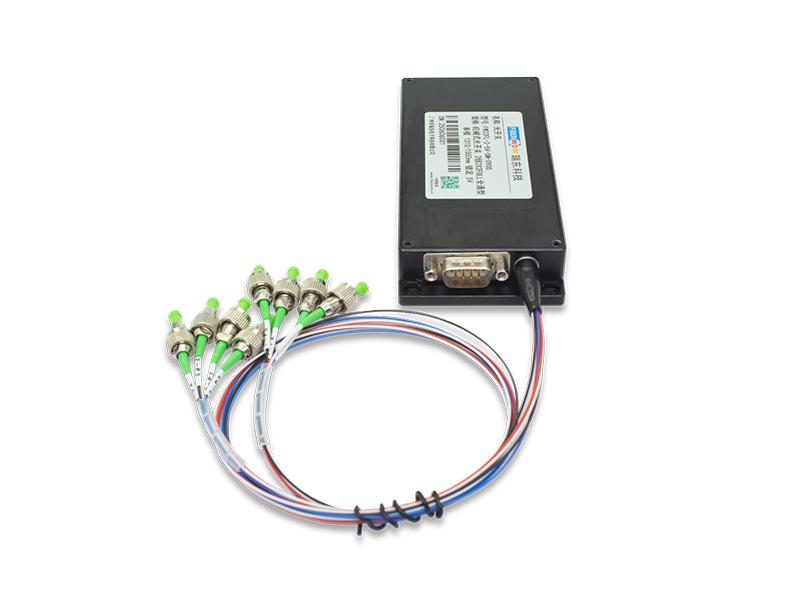

وحدة صندوقية 2×2 كاملة التمرير، أحادية الوضع 1310/1550 نانومتر، مزودة بخاصية التثبيت/عدم التثبيت، 5 فولت، ألياف ضوئية 0.9 مم 0.5 متر، واجهة اتصال RS485، أبعادها 135×60×20 مم
جهاز FW22FL-2-SM-0905 هو جهاز لتحويل وتوجيه مسارات الإشارات الضوئية، يتضمن قناتين من مفاتيح ضوئية 2x2، قادر على إجراء تحويل مباشر ومتقاطع للمسارات الضوئية لكلا المجموعتين. في أنظمة نقل الألياف الضوئية، تُستخدم المفاتيح الضوئية لشاشات متعددة، وشبكات محلية (LAN)، ومصادر ضوئية متعددة، وأجهزة كشف، وتحويلات حماية الإيثرنت. تُستخدم المفاتيح الضوئية بشكل أساسي في: المراقبة الضوئية متعددة القنوات في أنظمة نقل الإشارات الضوئية، والتبديل التلقائي بين مصادر/أجهزة الكشف الضوئية المتعددة في الشبكات المحلية (LAN)، والمراقبة الديناميكية متعددة النقاط في أنظمة الاستشعار الضوئي؛ واختبار الألياف الضوئية في أنظمة الاختبار الضوئية للألياف الضوئية والمكونات الضوئية والشبكات وكابلات الهندسة الميدانية الضوئية؛ وضبط ومحاذاة المكونات الضوئية.
معايير المنتج
|
حدود |
تحديد |
وحدة |
|
طول الموجة التشغيلية |
1260~1620 نانومتر |
نانومتر |
|
فقد الإدخال |
≤1.0 |
ديسيبل |
|
الفقد المعتمد على الطول الموجي |
≤0.25 |
ديسيبل |
|
الفقد المعتمد على الاستقطاب |
≤0.05 |
ديسيبل |
|
الفقد المعتمد على درجة الحرارة |
≤0.25 |
ديسيبل |
|
خسارة العودة |
≥50 |
ديسيبل |
|
التداخل الصوتي |
≥55 |
ديسيبل |
|
وقت التبديل |
≤15 |
آنسة |
|
القدرة على التكرار |
≤±0.02 |
ديسيبل |
|
متانة |
≥10 7 |
أوقات |
|
جهد التشغيل |
5 فولت، 200 مللي أمبير |
V |
|
نوع المفتاح |
غير قابل للقفل/قابل للقفل |
/ |
|
درجة حرارة التشغيل |
-20~+70 |
درجة مئوية |
|
درجة حرارة التخزين |
-40~+85 |
درجة مئوية |
|
القدرة الضوئية |
≤500 |
mw |
|
الأبعاد |
135 طول × 60 عرض × 20 ارتفاع |
مم |

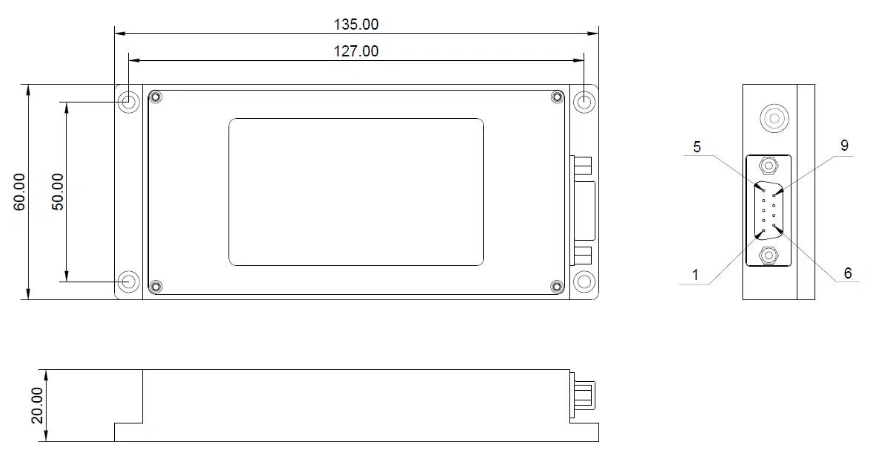

الأبعاد
تعريفات الدبابيس
|
موصل DB9 ذكر |
|||
|
دبوس |
يكتب |
اسم |
وظيفة |
| 2 |
مدخل |
ممتاز |
485 اتصال A+ |
| 3 |
مدخل |
ب- |
485 الاتصال ب- |
| 8 |
قوة |
أرضي |
تأريض مصدر الطاقة |
| 9 |
قوة |
VCC |
الطرف الموجب لمصدر الطاقة |
|
1، 4، 5، 6، 7 |
كارولاينا الشمالية |
كارولاينا الشمالية | / |

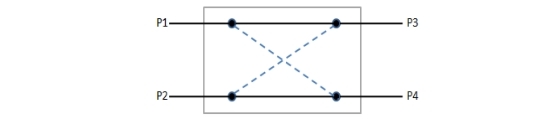

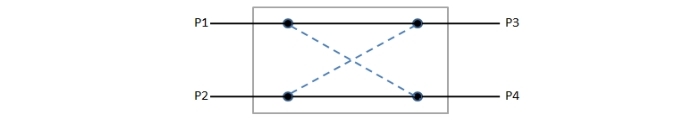

مخطط المسار البصري

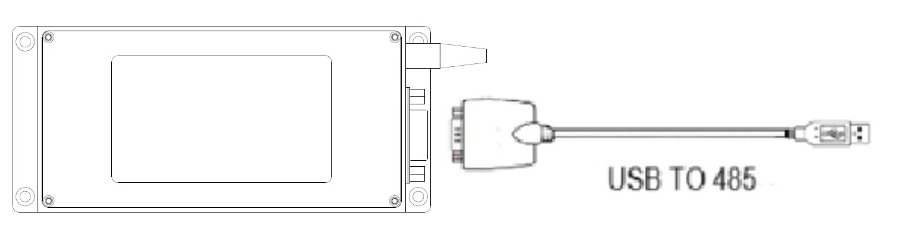

مخطط التحكم
مجموعة أوامر التحكم RS-485
|
اسم |
تعليمات |
وصف |
|
قم بإعداد قناة التبديل الضوئي |
الأمر: |
يُحدد هذا الأمر اختيار قناة التبديل الضوئي. يُحدد XX قناة التبديل الضوئي الأولى، بينما يُحدد YY قناة التبديل الضوئي الثانية. عندما تكون قيمة XX هي 01، يتم التبديل إلى P1 المتصلة بـ P3 وP2 المتصلة بـ P4. وعندما تكون قيمة XX هي 02، يتم التبديل إلى P1 المتصلة بـ P4 وP2 المتصلة بـ P3. في حالة نجاح الإعداد، يتم إرجاع الاستجابة رقم 1. إذا تجاوزت قيمة XX عدد قنوات التبديل الضوئي، يتم إرجاع الاستجابة رقم 2. تشير الاستجابة رقم 3 إلى فشل أو خطأ في تبديل قناة التبديل الضوئي. |
|
الاستجابة 1:
الاستجابة 2:
الاستجابة 3: |
||
|
تحقق من قناة التيار في المفتاح البصري |
الأمر: |
يشير الأمر إلى الاستعلام عن القناة الحالية للمحول البصري. في حالة نجاح الاستعلام، يتم إرجاع أمر الاستجابة، حيث يمثل XX و YY القناة الحالية. 01: P1 متصل بـ P3، وP2 متصل بـ P4 02: P1 متصل بـ P4، وP2 متصل بـ P3 |
|
الرد: |
||
|
استعلام عن معلومات مفتاح التبديل الضوئي |
الأمر: |
يشير الأمر إلى الاستعلام عن معلومات حول المفتاح البصري، وتشير الاستجابة إلى النتيجة. طراز الوحدة: OSW-2-2X2F-SM طول الموجة التشغيلية: 1260~1650 نانومتر أنواع الألياف البصرية: 9/125 ميكرومتر أنبوب حماية الألياف الضوئية: 0.9 مم طول كابل الألياف الضوئية: 1 متر واجهة التحكم: RS-485 الموصل: FC/APC |
|
الرد: |
ملاحظة: معدل نقل البيانات عبر المنفذ التسلسلي للوحدة هو 9600، وعدد بتات البيانات 8، وعدد بتات الإيقاف 1، ولا يتم استخدام بت التكافؤ. في حال إرسال أمر غير صحيح، يستجيب المحول الضوئي بالرمز
معلومات الطلب
|
رقم القطعة |
مواصفة |
|
FW22FL-2-5V-SM-0905-L |
وحدة تبديل بصري ميكانيكي ثنائية القنوات 2×2 وحدة صندوقية 2×2 أحادية الوضع 1310/1550 نانومتر، مزودة بخاصية التثبيت، 5 فولت، ألياف ضوئية 0.9 مم/0.5 متر، واجهة اتصال RS485، أبعادها 135×60×20 مم |
|
FW22FL-2-5V-SM-0905-NL |
وحدة تبديل بصري ميكانيكي ثنائية القنوات 2×2 وحدة صندوقية 2×2 أحادية الوضع، 1310/1550 نانومتر، غير قابلة للتثبيت، 5 فولت، ألياف ضوئية 0.9 مم 0.5 متر، واجهة اتصال RS485، أبعادها 135×60×20 مم |
