كاشف عالي السرعة (كاشف الوحدة)

/كاشف ضوئي عالي السرعة من نوع InGaAs 40G

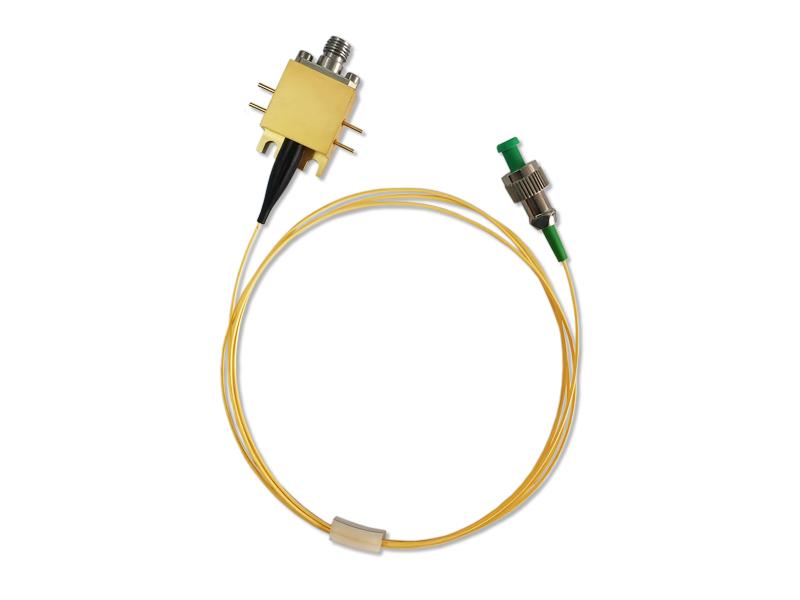

40G High Speed InGaAs Photodetector
كاشف ضوئي عالي السرعة من نوع InGaAs 40G

كاشف ضوئي عالي السرعة من نوع InGaAs 40G

صُممت وحدة الكشف عالية السرعة HSPD4040 للتطبيقات الرقمية والتناظرية على حد سواء. تحتوي الوحدة على ثنائي ضوئي من نوع InGaAs PIN، يغطي نطاق أطوال موجاته من 1250 إلى 1650 نانومتر، بالإضافة إلى الإلكترونيات اللازمة للمطابقة.

توفر وحدة HSPD4040 نطاق تردد يصل إلى 40 جيجاهرتز. تعمل الوحدة بجهد +5 فولت، وتتوافق مع مدخل ألياف ضوئية أحادي النمط قياسي 9/125 ميكرومتر. منفذ خرج الترددات اللاسلكية عبارة عن موصل 2.92 مم بمقاومة 50 أوم. وحدة HSPD4040 محكمة الإغلاق، ووزنها أقل من 20 جرامًا. حاصلة على شهادة RoHS 2.0.

استفسر الآن تحميل
فئات
  • تفاصيل المنتج

كاشف ضوئي عالي السرعة من نوع InGaAs 40G

سمات

  • نطاق ترددي واسع
  • التحيز المدمج-T
  • التيار المستمر المقترن
  • موصل محكم الإغلاق، 2.92

التطبيقات

  • الاتصالات عالية السرعة عبر الألياف الضوئية
  • معالجة معلومات الرادار
  • الحرب الإلكترونية
  • اختبار وقياس الإشارات عالية السرعة
  • الفوتونات الميكروية

اختيار المنتج

التصنيف النموذجي والأقصى المطلق

المعلمة

رمز.

النوع

تصنيف

وحدة

نطاق درجة حرارة التخزين

TSTG

-45 إلى +85

-55 إلى +85

درجة مئوية

نطاق درجة حرارة تشغيل علبة التشغيل

TC

25

-40 إلى +85

درجة مئوية

جهد الانحياز

الواقع الافتراضي

5

5 ～ 6

V

طاقة الإدخال الضوئية

دبوس

+3

+10

ميلي واط

احتراق الطاقة البصرية

بي بي

- +15

ميلي واط

درجة حرارة لحام الرصاص

تي بي

280 (10 ثوانٍ)

330 (10 ثوانٍ)

درجة مئوية

المواصفات البصرية والكهربائية

المعلمة

رمز

مين

النوع

الأعلى

الوحدات

ملحوظة

طيف الاستجابة

λ

1000

1650

نانومتر

عرض نطاق إشارة صغير

-3 ديسيبل

35

40

جيجاهرتز

أقصى طاقة إدخال ضوئية

مساءً

13

ميلي واط

2.3

الاستجابة

R

0.75

0.85

خريف/شتاء

1

تسطح السعة

أ

±2

ديسيبل

جهد الانحياز للثنائيات الضوئية

Vpd

5 6

V

3

نسبة الموجة الموقوفة (VSWR) للخرج

نسبة الموجة المرتدة

2.5 3

قدرة خرج التردد اللاسلكي عند التشبع

شفاه ممتلئة

-10

ديسيبل ميلي واط

التيار المظلم

بطاقة تعريف

1 40

غير متوفر

مقاومة الخرج

RL

50

Ω

ملحوظة

1. λ=1310 نانومتر، 1550 نانومتر

2. 2. انحياز عادي عند 25 درجة مئوية

3. التعرض لأقصى معدلات مطلقة يمكن أن يؤثر سلبًا على موثوقية الجهاز أو يسبب تلفًا دائمًا.

منحنيات الاستجابة النموذجية

40G High Speed InGaAs Photodetector

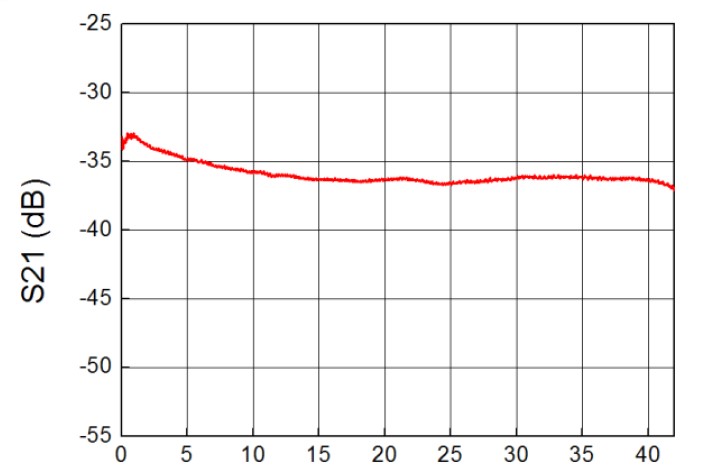

الشكل 1: استجابة تردد كاشف ضوئي 40G

الأبعاد والدبابيس (الوحدة: مم)

40G High Speed InGaAs Photodetector

معلومات الطلب

رقم القطعة

ملحوظة

HSPD4040

مستقبل PD بتردد 40 جيجاهرتز مع موصل ألياف ضوئية SM FC/APC

احتياطات

يجب ألا يقل نصف قطر انحناء الألياف عن 20 مم لتجنب تلف الألياف.

تأكد من أن سطح اقتران الألياف نظيف قبل توصيله بالدائرة الضوئية.

يلزم توفير الحماية المناسبة من التفريغ الكهروستاتيكي أثناء التخزين والنقل والاستخدام.
