أجهزة الكشف عالية السرعة HSPD4018 و HSPD4040

استجابةً لطلب العملاء المحليين على منتجات كاشفات ضوئية عالية السرعة ومُصممة خصيصًا لتلبية احتياجاتهم، طورت شركة Fiberwdm منتجين من هذه الكاشفات بنطاقي تردد يتجاوزان 18 و40 جيجاهرتز، وذلك بعد عامين تقريبًا من البحث والتطوير والتحسين. يتميز كاشف 18 جيجاهرتز بزمن صعود أقل من 20 بيكو ثانية، بينما يتميز كاشف 40 جيجاهرتز بزمن صعود أقل من 8.5 بيكو ثانية. ولا تقل حساسيتهما عن حساسية المنتجات المستوردة المماثلة من شركات مثل Finisar وThorlabs، كما أن تذبذب الذيل مُتحكم به بشكل ممتاز.

لا تتضمن هذه السلسلة من أجهزة الكشف عالية السرعة مضخم مقاومة التحويل (TIA)، وتتميز بمستوى ضوضاء منخفض للغاية. يمكن استخدامها لاختبار أنظمة الاتصالات عالية السرعة وأنظمة ليزر الفيمتو ثانية، وهي منتج فعال من حيث التكلفة ومحدد الموقع بالكامل.

يمكن لمصدر الطاقة الخطي الذي طورته شركة Fiberwdm بشكل مستقل أن يلبي بشكل كامل متطلبات أجهزة الكشف عالية السرعة في تطبيقات البحث العلمي.

فئات
  • تفاصيل المنتج

أجهزة الكشف عالية السرعة HSPD4018 و HSPD4040

تعليمات المستخدم

1.1 وصف المظهر والواجهة

يظهر مظهر الوحدة أدناه:

High-Speed Detectors High-Speed Detectors

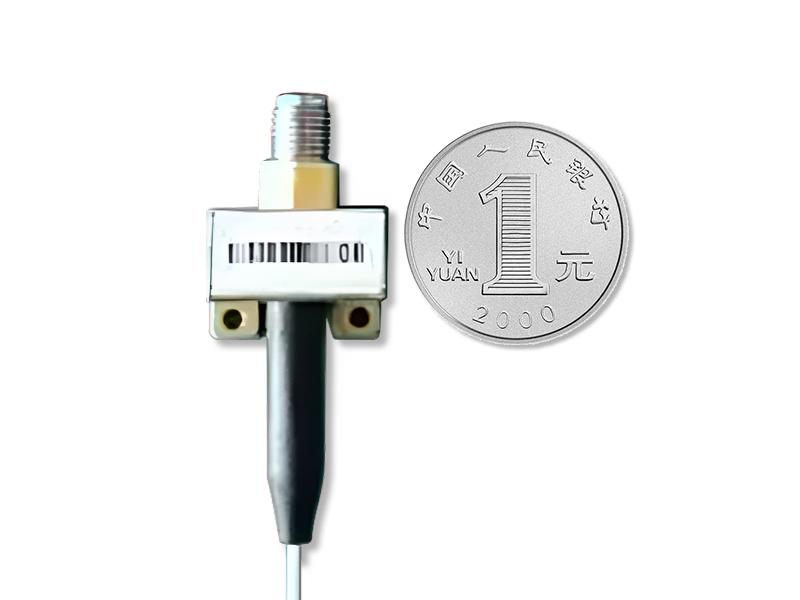

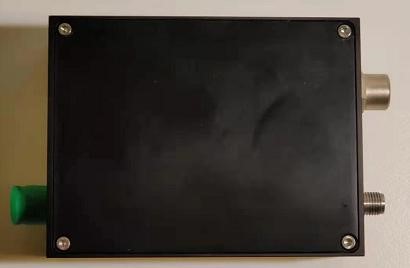

الشكل 2-1: مظهر وحدة الكشف (يسار)، كاشف ضوئي عالي السرعة (يمين)

1.2 المواصفات الكهربائية

1. واجهة الإخراج: SMA (أنثى) أو 2.92 مم

2. نطاق الاستجابة الطيفية: 1000 نانومتر - 1700 نانومتر

3. حساسية الكاشف: >0.7 أمبير/واط عند 1550 نانومتر

4. تنبيه: لا تتجاوز طاقة التشبع الضوئية للإدخال الضوئي.

2 معايير الأداء

2.1 معايير الاختبار لأجهزة الكشف عالية السرعة (HSPD4018، HSPD4040)

الموديل

HSPD4018

HSPD4040

نطاق الطول الموجي

1000 نانومتر - 1700 نانومتر

1000 نانومتر - 1700 نانومتر

عرض نطاق القطع 3 ديسيبل

18 جيجاهرتز

>40 جيجاهرتز

كسب التحويل

35 فولت/واط

35 فولت/واط

قدرة التشبع الضوئية

10 ميلي واط

10 ميلي واط

زمن الصعود (10%–90%)

<20 بيكو ثانية

<8.5 بيكو ثانية

أقصى استجابة نموذجية

>0.7 أمبير/واط عند 1550 نانومتر

>0.7 أمبير/واط عند 1550 نانومتر

معامل انعكاس الخرج (S22)

<-2 ديسيبل

<-2 ديسيبل

استواء السعة

<±2 ديسيبل

<±2 ديسيبل

أقصى خرج

0.35 فولت

0.5 فولت

أقصى قدرة واردة

30 ميلي واط

30 ميلي واط

مادة/نوع الكاشف

InGaAs/PIN

InGaAs/PIN

درجة حرارة التشغيل

-40 درجة مئوية ~ 85 درجة مئوية

-40 درجة مئوية ~ 85 درجة مئوية

مدخل بصري

FC/PC أو FC/APC

FC/PC أو FC/APC

خرج كهربائي

SMA أو 2.92 مم

SMA أو 2.92 مم

مصدر الطاقة

+12 فولت/100 مللي أمبير

+12 فولت/100 مللي أمبير

الشكل 3-1: ملخص الأداء الكهربائي

High-Speed Detectors

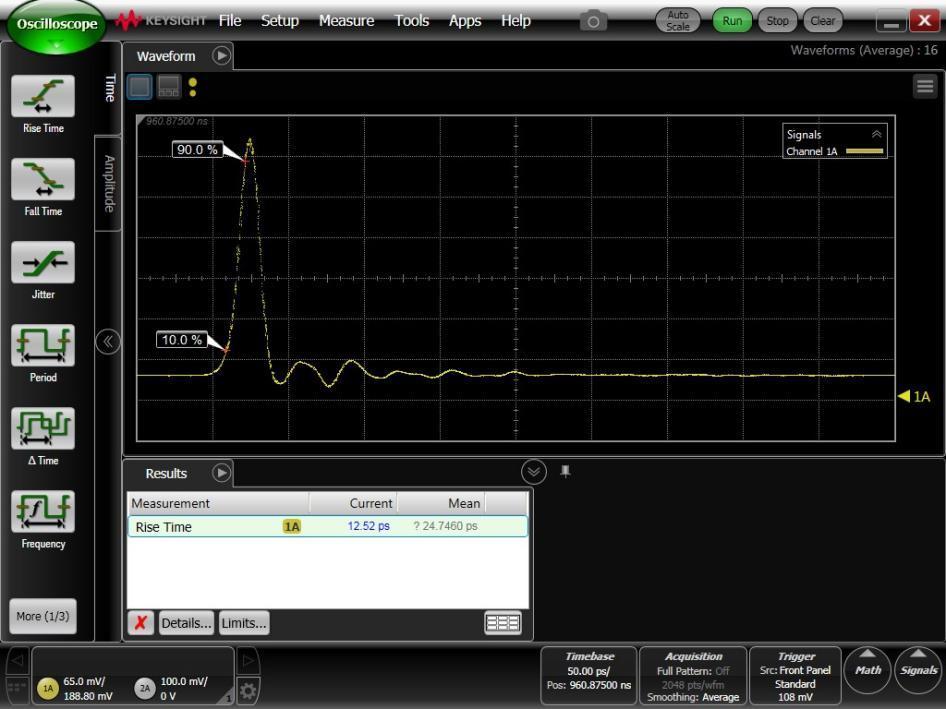

الشكل 3-2: منحنى استجابة النبضة HSPD4018

High-Speed Detectors

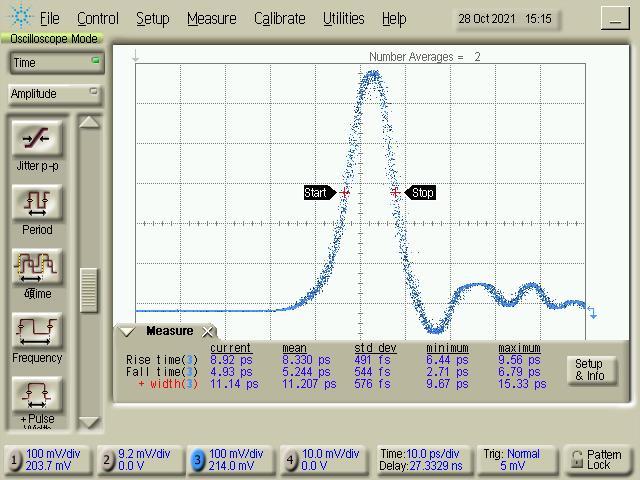

الشكل 3-3: منحنى استجابة النبضة

مخطط الأبعاد الميكانيكية للكاشف عالي السرعة

High-Speed Detectors

الشكل 4-1: مخطط الأبعاد الميكانيكية لوحدة الكاشف عالي السرعة

High-Speed Detectors

الشكل 4-2: الأبعاد الميكانيكية لجهاز PD عالي السرعة

هل تريد معرفة المزيد عن هذا المنتج؟

أرسل أ رسالة
ترك رسالة

إذا كنت مهتمًا بمنتجاتنا وترغب في معرفة المزيد من التفاصيل، فيرجى ترك رسالة هنا، وسنرد عليك في أقرب وقت ممكن.

المنتجات ذات الصلة
40G High Speed InGaAs Photodetector كاشف ضوئي عالي السرعة من نوع InGaAs 40G
صُممت وحدة الكشف عالية السرعة HSPD4040 للتطبيقات الرقمية والتناظرية على حد سواء. تحتوي الوحدة على ثنائي ضوئي من نوع InGaAs PIN، يغطي نطاق أطوال موجاته من 1250 إلى 1650 نانومتر، بالإضافة إلى الإلكترونيات اللازمة للمطابقة. توفر وحدة HSPD4040 نطاق تردد يصل إلى 40 جيجاهرتز. تعمل الوحدة بجهد +5 فولت، وتتوافق مع مدخل ألياف ضوئية أحادي النمط قياسي 9/125 ميكرومتر. منفذ خرج الترددات اللاسلكية عبارة عن موصل 2.92 مم بمقاومة 50 أوم. وحدة HSPD4040 محكمة الإغلاق، ووزنها أقل من 20 جرامًا. حاصلة على شهادة RoHS 2.0.
High-speed detector with amplification كاشف عالي السرعة مع خاصية التضخيم
استجابةً لطلب العملاء المحليين على أجهزة الكشف عالية السرعة المزودة بتقنية التضخيم، أطلقت شركة Fiberwdm منتجًا بنطاق ترددي يتجاوز 20 جيجاهرتز. تتميز هذه السلسلة من أجهزة الكشف عالية السرعة بتقنية تضخيم مدمجة ومستوى ضوضاء منخفض للغاية. يمكن استخدامها في أنظمة الاتصالات عالية السرعة واختبار أنظمة الليزر الفيمتوثانية، مما يجعلها منتجًا فعالًا من حيث التكلفة وقابلًا للتخصيص بالكامل. وقد طورت Fiberwdm بشكل مستقل وحدة تزويد طاقة خطية، تلبي احتياجات أجهزة الكشف عالية السرعة في تطبيقات البحث العلمي.
DWDM MUX DEMUX وحدة DWDM بتردد 50 جيجاهرتز من نوع AAWG، 80/96 قناة
وحدة DWDM AAWG بتردد 50 جيجاهرتز، 80/96 قناة، فقد إدخال منخفض، عزل عالي، فقد نقطة توصيل منخفض نطاق طول الموجة التشغيلية الواسع: النطاق C للاتحاد الدولي للاتصالات (C17/H17~ C61/H61) نطاق واسع لدرجة حرارة التشغيل: من -20 إلى 70 درجة مئوية
Dual Fiber 8CH C21-C28 DWDM MUX DEMUX مُضاعِف/مُفكِّك إشارات DWDM ثنائي الألياف 8 قنوات C21-C28 مع منفذ 1310، ومنفذ مراقبة وتوسعة، وLC/UPC، وصندوق LGX، وفتحتين في رف 1U
تم تصميم جهاز DWDM MUX DEMUX ذو 8 قنوات بواسطة FIBERWDM، بطول موجي من C21 إلى C28 (1560.61 نانومتر ~ 1554.94 نانومتر)، (بالمناسبة، يمكننا دعم تخصيص أطوال موجية أخرى)؛ وفقًا لشبكة ITU-T G.694.1 100 جيجاهرتز، فإنه يزيد من سعة نطاق النطاق C. وحدة DWDM ذات 8 قنوات هي وحدة سلبية تمامًا من نوع LGX، ويمكن تركيبها في رف 1U ذي فتحتين؛ ويبلغ فقد الإدخال فيها أقل من 2.4 ديسيبل. وعند دمجها مع مضخمات DWDM وجهاز DCM، يدعم نظام نقل DWDM ذو 8 قنوات الإرسال لمسافات طويلة.

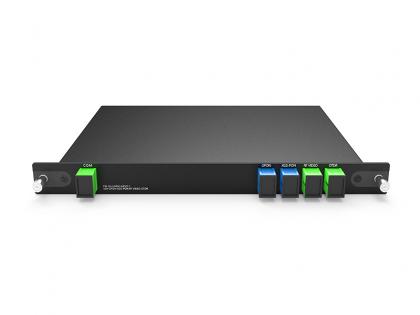

4CH WDM GPON XGS-PON RF Video And OTDR Plug-in LGX Box صندوق LGX قابل للتوصيل، مزود بـ 4 قنوات WDM GPON XGS-PON RF فيديو و OTDR، أبعاده 215 × 150 × 20 مم
في خضم التحول الرقمي، يتزايد الطلب على شبكات اتصالات عالية السرعة وموثوقة ومرنة بشكل غير مسبوق. تُعدّ شبكات الألياف الضوئية السلبية (PON) ركيزة أساسية للبنية التحتية الحديثة، حيث تدعم تطبيقات متنوعة بدءًا من النطاق العريض المنزلي وصولًا إلى شبكات المؤسسات. ولتلبية احتياجات النطاق الترددي المتزايدة وضمان جاهزية الشبكات للمستقبل، يوفر دمج تقنية WDM رباعية القنوات مع تقنيات GPON وXGS-PON وRF Video وOTDR حلاً شاملاً، مما يُحسّن استخدام الألياف الضوئية ويعزز قدرات الخدمة.
5CH WDM GPON XGS-PON 50G-PON RF Video And OTDR Plug-in LGX Box صندوق LGX قابل للتوصيل، مزود بـ 5 قنوات WDM GPON XGS-PON 50G-PON RF فيديو و OTDR، أبعاده 215 × 150 × 20 مم
في خضم التحول الرقمي، يتزايد الطلب على شبكات اتصالات عالية السرعة وموثوقة ومرنة بشكل غير مسبوق. تُعدّ شبكات الألياف الضوئية السلبية (PON) ركيزة أساسية في البنية التحتية الحديثة للاتصالات، حيث تدعم تطبيقات متنوعة بدءًا من النطاق العريض المنزلي وصولًا إلى شبكات المؤسسات. ولتلبية احتياجات النطاق الترددي المتزايدة وضمان جاهزية البنية التحتية المستقبلية، يوفر دمج تقنية WDM خماسية القنوات مع تقنيات GPON وXGS-PON و50G-PON وRF Video وOTDR حلاً شاملاً يُحسّن من استخدام الألياف الضوئية ويعزز قدرات الخدمة.

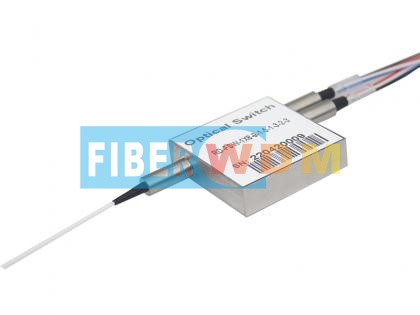

Mechanical Fiber Optical Switch مفتاح بصري ميكانيكي 1x4
