سمات:
سرعات نقل البيانات تصل إلى 1.25 جيجابت/ثانية
قابل للتوصيل أثناء التشغيل
موصل LC أحادي
يصل مداه إلى 180 كم على ألياف أحادية الوضع 9/125 ميكرومتر
جهاز إرسال ليزر DFB بطول موجي 1550 نانومتر
جهاز استقبال APD
مصدر طاقة واحد +3.3 فولت
واجهة مراقبة متوافقة مع معيار SFF-8472
استهلاك الطاقة <1.5 واط
نطاق درجة حرارة التشغيل: من 0 درجة مئوية إلى 70 درجة مئوية
متوافق مع معايير RoHS وخالٍ من الرصاص
التطبيقات:
إيثرنت 1000Base-ZX
شبكات المترو/الوصول
قناة ألياف واحدة
وصلات بصرية أخرى

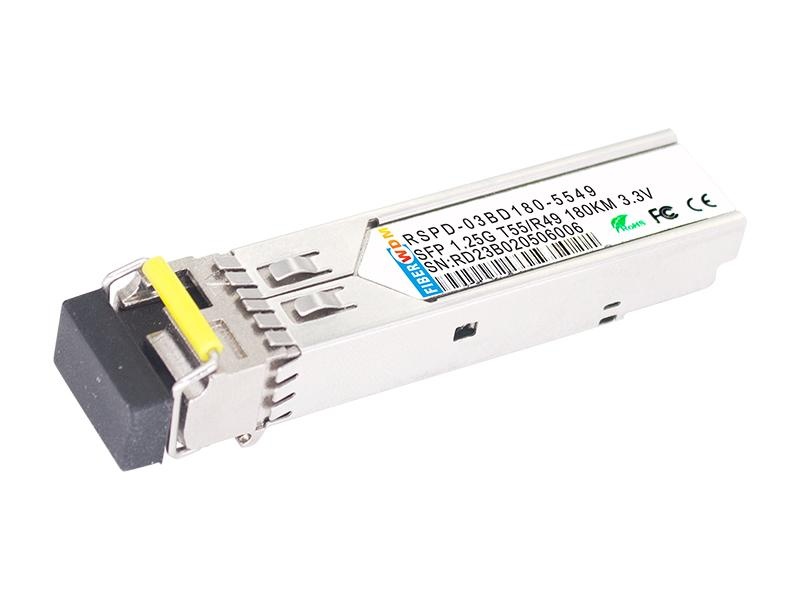

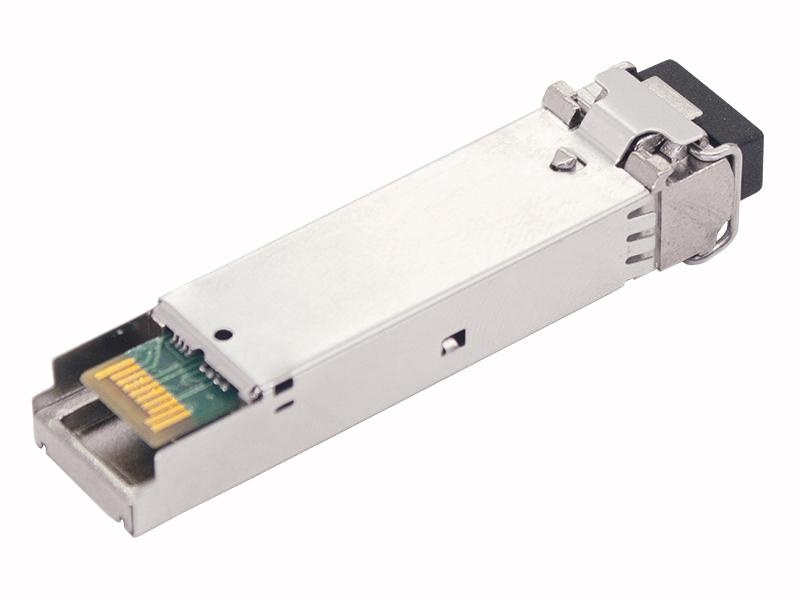

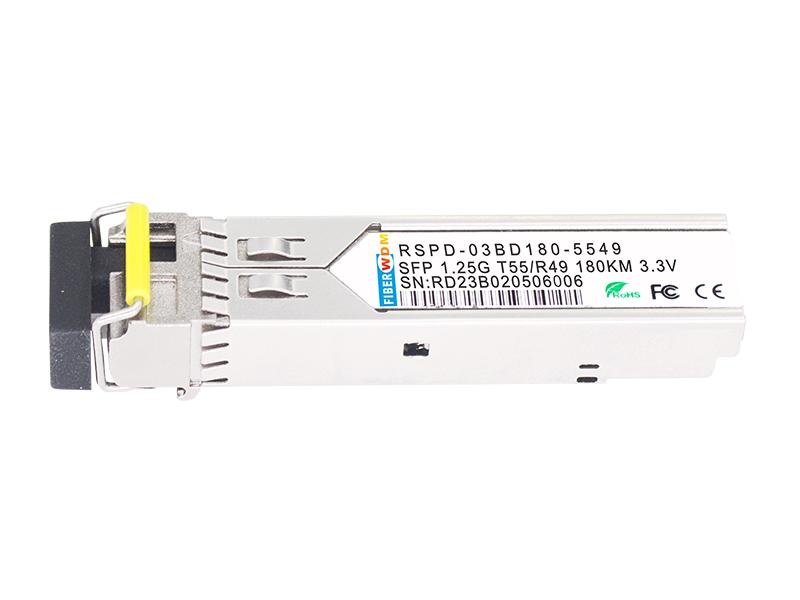

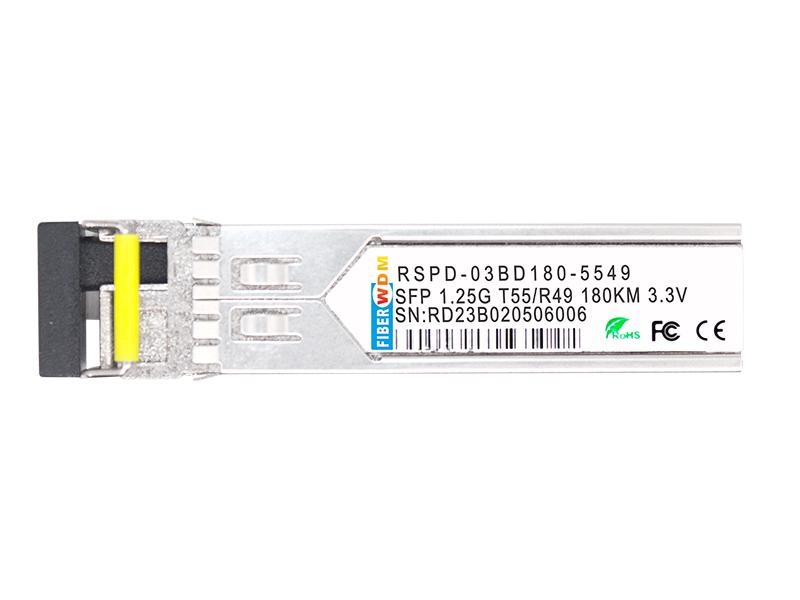

RSPD-03BD180-5549
جهاز إرسال واستقبال SFP ثنائي الاتجاه LC بسرعة 1.25 جيجابت/ثانية ومدى 180 كم
قابل للتوصيل السريع، LC أحادي، +3.3 فولت، إرسال 1550 نانومتر/استقبال 1490 نانومتر، DFB-LD&APD، أحادي الوضع، DDM
وصف:
وحدات الإرسال والاستقبال FIBERWDM RSPD-03BD180-5549 هي وحدات عالية الأداء وفعالة من حيث التكلفة، مزودة بواجهة بصرية LC واحدة. وهي متوافقة مع اتفاقية التوريد المتعدد القابلة للتوصيل ذات الحجم الصغير (MSA)، وتتوفر وظائف التشخيص الرقمي عبر ناقل تسلسلي ثنائي الأسلاك المحدد في SFF-8472. يستخدم قسم الاستقبال مستقبل PIN، بينما يستخدم قسم الإرسال ليزر DFB بتردد 1550 نانومتر، مما يضمن هامش خطأ يزيد عن 40 ديسيبل، ما يجعل هذه الوحدة مناسبة لتطبيقات إيثرنت 1000Base-ZX بمدى يصل إلى 180 كيلومترًا.
أعلى التقييمات المطلقة
|
المعلمة |
رمز |
دقيقة. |
نموذجي ل |
الأعلى. |
وحدة |
|
درجة حرارة التخزين |
TS |
-40 |
|
+85 |
درجة مئوية |
|
جهد التغذية |
VCC |
-0.5 |
|
4 |
V |
|
الرطوبة النسبية |
RH |
0 |
|
85 |
% |
بيئة التشغيل الموصى بها:
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
|
درجة حرارة تشغيل العلبة |
TC |
0 |
|
+70 |
درجة مئوية |
|
جهد التغذية |
VCC |
3.1 |
|
3.6 |
V |
|
التيار الكهربائي |
المحكمة الجنائية الدولية |
|
|
300 |
مللي أمبير |
|
تيار البدء |
إيسورج |
|
|
Icc+30 |
مللي أمبير |
|
تبديد الطاقة |
أقصى ضغط |
|
|
1.5 |
دبليو |
الخصائص الكهربائية TOP=(TOP=-30 إلى 70 درجة مئوية، VCC = 3.1 إلى 3.6 فولت)
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
ملحوظة |
|
قسم جهاز الإرسال: |
|
|||||
|
معاوقة الدخل التفاضلية |
رين |
90 |
100 |
110 |
|
|
|
تأرجح إدخال البيانات أحادي الطرف |
فين بي بي |
250 |
|
1200 |
mVp-p |
|
|
جهد تعطيل الإرسال |
VD |
Vcc – 1.3 |
|
Vcc |
V |
2 |
|
جهد تمكين الإرسال |
فين |
في |
|
Vee+ 0.8 |
V |
|
|
تعطيل الإرسال وقت التأكيد |
حلوى تي |
|
|
10 |
نحن |
|
|
قسم جهاز الاستقبال: |
|
|||||
|
تأرجح مخرج البيانات أحادي الطرف |
Vout,pp |
300 |
|
800 |
mv |
3 |
|
عطل في خط الرؤية |
خطأ فيلوس |
Vcc – 0.5 |
|
مضيف VCC |
V |
5 |
|
مستوى الرؤية طبيعي |
معيار Vlos |
في |
|
Vee+0.5 |
V |
5 |
|
رفض مصدر الطاقة |
PSR |
100 |
|
|
mVpp |
6 |
ملحوظة:
1. موصول بتيار متردد.
2. أو دائرة مفتوحة.
3. في إنهاء تفاضلي 100 أوم.
4.20 – 80 %
5. LOS هو LVTTL. يشير المنطق 0 إلى التشغيل العادي؛ ويشير المنطق 1 إلى عدم اكتشاف أي إشارة.
6. تتوافق جميع مواصفات جهاز الإرسال والاستقبال مع تعديل جيبي لمصدر الطاقة من 20 هرتز إلى 1.5 ميجاهرتز حتى القيمة المحددة المطبقة من خلال شبكة ترشيح مصدر الطاقة الموضحة في الصفحة 23 من اتفاقية مصادر متعددة لأجهزة الإرسال والاستقبال ذات الحجم الصغير (SFP)، بتاريخ 14 سبتمبر 2000.
المعلمات البصرية (درجة الحرارة القصوى = -30 إلى 70 درجة مئوية، جهد التغذية = 3.1 إلى 3.6 فولت)
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
ملحوظة |
|
قسم جهاز الإرسال: |
||||||
|
الطول الموجي المركزي |
λc |
1530 |
1550 |
1570 |
نانومتر |
|
|
عرض الطيف (RMS) |
σRMS |
|
|
4 |
نانومتر |
|
|
قدرة الخرج البصري |
شفاه ممتلئة |
+3 |
|
+6 |
ديسيبل ميلي واط |
1 |
|
نسبة الانقراض |
غرفة الطوارئ |
8.2 |
|
|
ديسيبل |
|
|
زمن الصعود/الهبوط البصري |
tr/ tf |
|
|
260 |
ملاحظة: |
2 |
|
ضوضاء الشدة النسبية |
RIN |
|
|
-120 |
ديسيبل/هرتز |
|
|
إجمالي مساهمة الارتعاش |
TXΔ TJ |
|
|
0.284 |
واجهة المستخدم |
3 |
|
قناع للعين للإخراج البصري |
متوافق مع معيار IEEE802.3 z (فئة 1 للسلامة من الليزر) |
|
||||
|
قسم جهاز الاستقبال: |
|
|||||
|
الطول الموجي للإدخال البصري |
λc |
1470 |
1490 |
1510 |
نانومتر |
|
|
زيادة الحمل على جهاز الاستقبال |
بول |
-7 |
|
|
ديسيبل ميلي واط |
4 |
|
حساسية الوصفة الطبية |
سين |
|
|
-37 |
ديسيبل ميلي واط |
4 |
|
تأكيد RX_LOS |
لوسا |
-45 |
|
|
ديسيبل ميلي واط |
|
|
إلغاء تأكيد RX_LOS |
فقدان الذاكرة |
|
|
-37 |
ديسيبل ميلي واط |
|
|
التخلف RX_LOS |
لوش |
0.5 |
|
|
ديسيبل |
|
|
المواصفات العامة: |
||||||
|
معدل نقل البيانات |
BR |
|
1.25 |
|
جيجابت/ثانية |
|
|
معدل الخطأ في البت |
بير |
|
|
10-12 |
|
|
|
أقصى طول وصلة مدعوم على ألياف أحادية الوضع 9/125 ميكرومتر بسرعة 1.25 جيجابت/ثانية |
LMAX |
|
180 |
|
كم |
|
|
إجمالي ميزانية النظام |
رطل |
40 |
|
|
ديسيبل |
|
ملحوظة
1. يتم إطلاق الطاقة الضوئية في الألياف أحادية النمط.
2.20-80%.
3. يُحسب إجمالي الارتعاش المُساهم من قياسات DJ وRJ باستخدام المعادلة TJ = RJ + DJ. يُحسب RJ المُساهم لمعدل خطأ بت 1x10-12 بضرب قيمة الارتعاش RMS (المقاسة على حافة صعود أو هبوط واحدة) من راسم الإشارة في 14. وفقًا لـ FC-PI (الجدول 9 - خرج ارتعاش SM، الملاحظة 1)، يُسمح لـ RJ المُساهم الفعلي بالزيادة فوق حده إذا انخفض DJ المُساهم الفعلي عن حدوده، طالما بقي خرج المكون DJ وTJ ضمن حدود FC-PI القصوى المحددة مع أسوأ حالة لدخل ارتعاش المكون المحدد.
4. تم القياس باستخدام PRBS 27-1 عند 10-12BER
تخصيص رمز التعريف الشخصي

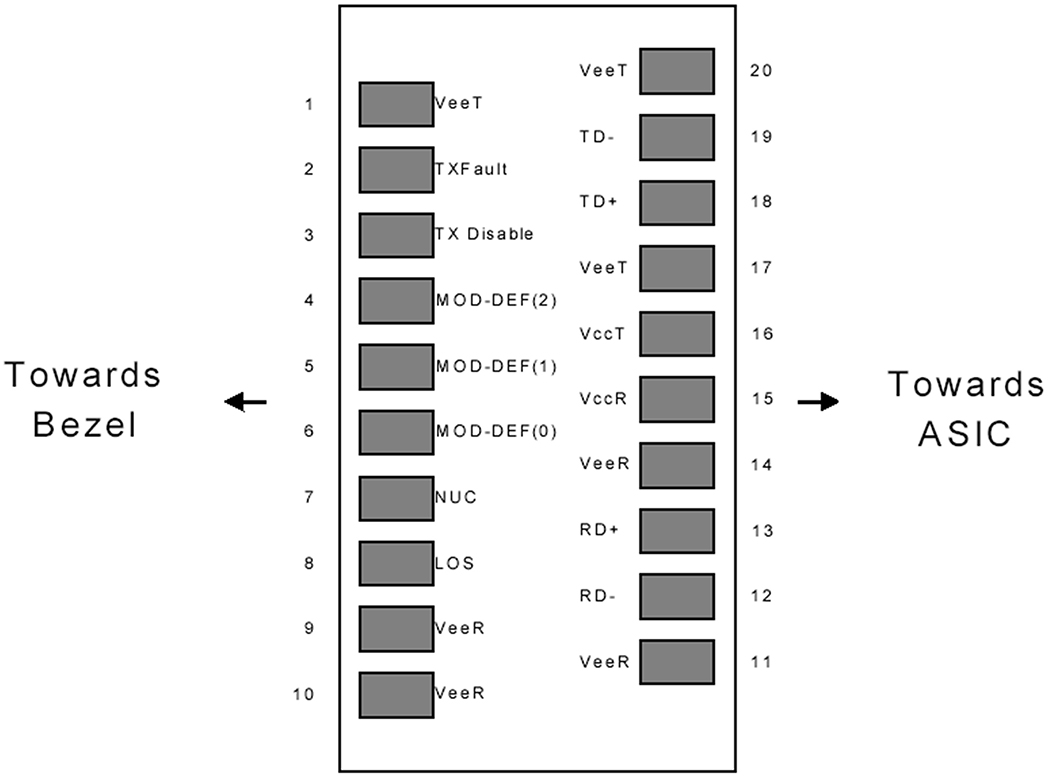

مخطط أرقام وأسماء دبابيس موصل لوحة المضيف
مخطط أرقام وأسماء دبابيس موصل لوحة المضيف
تعريفات وظائف الدبابيس
|
رقم التعريف الشخصي |
اسم |
وظيفة |
توصيل التسلسل |
ملحوظات |
|
1 |
فيت |
أرضي جهاز الإرسال |
1 |
1 |
|
2 |
عطل في جهاز الإرسال |
مؤشر عطل جهاز الإرسال |
3 |
|
|
3 |
معاقون في تكساس |
تعطيل جهاز الإرسال |
3 |
2 |
|
4 |
MOD-DEF2 |
تعريف الوحدة النمطية |
2 |
3 |
|
5 |
MOD-DEF1 |
تعريف الوحدة 1 |
3 |
3 |
|
6 |
MOD-DEF0 |
تعريف الوحدة 0 |
3 |
3 |
|
7 |
اختيار السعر |
غير متصل |
3 |
4 |
|
8 |
نظام الرؤية |
فقدان الإشارة |
3 |
5 |
|
9 |
VeeR |
أرضي جهاز الاستقبال |
1 |
1 |
|
10 |
VeeR |
أرضي جهاز الاستقبال |
1 |
1 |
|
11 |
VeeR |
أرضي جهاز الاستقبال |
|
1 |
|
12 |
RD- |
تم استلام البيانات الواردة |
3 |
6 |
|
13 |
RD+ |
تم استلام البيانات |
3 |
6 |
|
14 |
VeeR |
أرضي جهاز الاستقبال |
3 |
1 |
|
15 |
VccR |
طاقة جهاز الاستقبال |
2 |
1 |
|
16 |
VccT |
طاقة جهاز الإرسال |
2 |
|
|
17 |
فيت |
أرضي جهاز الإرسال |
1 |
|
|
18 |
TD+ |
إرسال البيانات في |
3 |
6 |
|
19 |
TD- |
إرسال الاستثمار |
3 |
6 |
|
20 |
فيت |
أرضي جهاز الإرسال |
1 |
|
ملحوظات:
1. يتم عزل أرضية الدائرة داخليًا عن أرضية الهيكل.
2. يتم تعطيل خرج الليزر عند TDIS >2.0V أو مفتوح، ويتم تمكينه عند TDIS <0.8V.
3. يجب أن يتم سحبه بمقاومة تتراوح بين 4.7 كيلو أوم و 10 كيلو أوم على اللوحة المضيفة إلى جهد يتراوح بين 2.0 فولت و 3.6 فولت. يقوم MOD_DEF(0) بسحب الخط إلى مستوى منخفض للإشارة إلى أن الوحدة موصولة.
4. لا يتم استخدام خاصية اختيار السعر
5. مخرج LOS هو مخرج ذو مجمع مفتوح. يجب توصيله بمقاومة سحب تتراوح بين 4.7 كيلو أوم و10 كيلو أوم على اللوحة الرئيسية، ليصل الجهد إلى ما بين 2.0 فولت و3.6 فولت. يشير المنطق 0 إلى التشغيل الطبيعي، بينما يشير المنطق 1 إلى فقدان الإشارة.
6. اقتران التيار المتردد

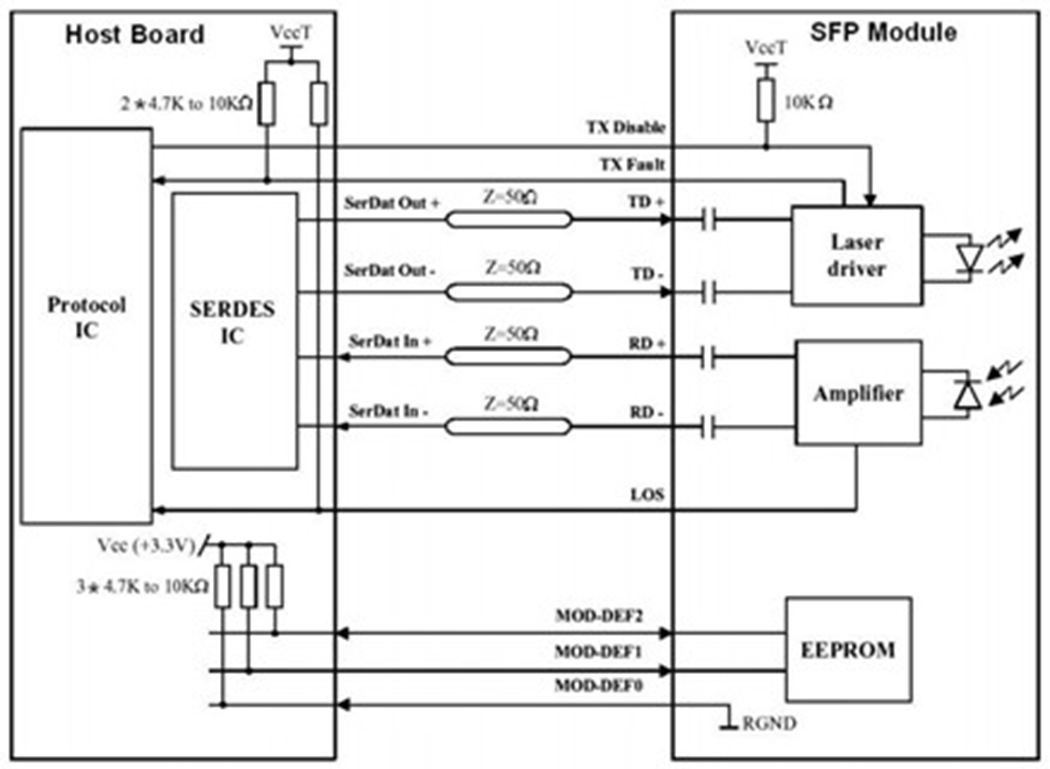

الدائرة الموصى بها
الدائرة الموصى بها لمضيف SFP
الأبعاد الميكانيكية
الرسم الميكانيكي
