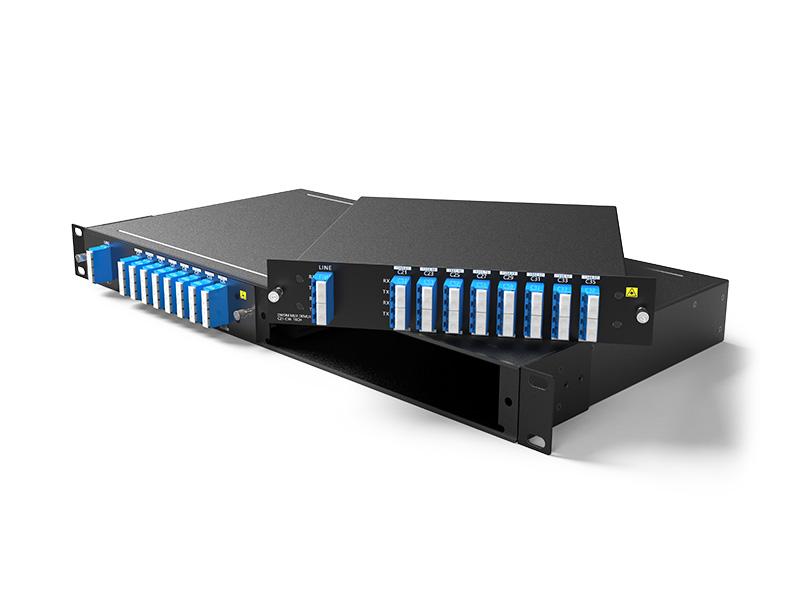

مُضاعِف/مُفكِّك إشارات DWDM ثنائي الألياف 16 قناة C21-C36 مع منفذ EXP، وLC/UPC، وصندوق LGX، وفتحتين في رف 1U
تم تصميم جهاز DWDM MUX DEMUX ذو 16 قناة بواسطة FIBERWDM، بطول موجي من C21 إلى C26 (1560.61 نانومتر ~ 1548.52 نانومتر)، (بالمناسبة، يمكننا دعم تخصيص أطوال موجية أخرى)؛ وفقًا لشبكة ITU-T G.694.1 100 جيجاهرتز، فإنه يزيد من سعة نطاق النطاق C.
وحدة DWDM ذات 16 قناة هي وحدة سلبية بالكامل من نوع LGX، ويمكن تركيبها في رف 1U ذي فتحتين؛ ويبلغ فقد الإدخال فيها أقل من 3.5 ديسيبل. وعند دمجها مع مضخمات DWDM وجهاز DCM، يمكن لنظام نقل DWDM ذي 8 قنوات دعم الإرسال لمسافات طويلة.

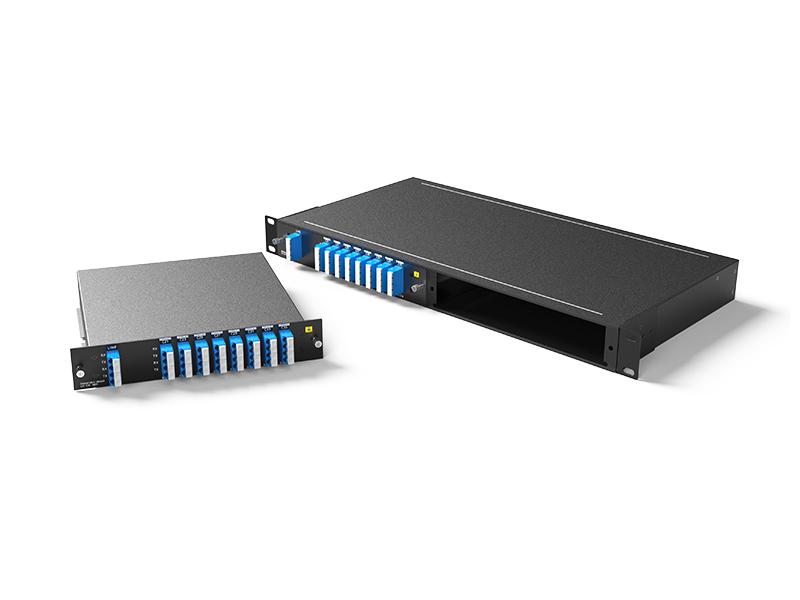

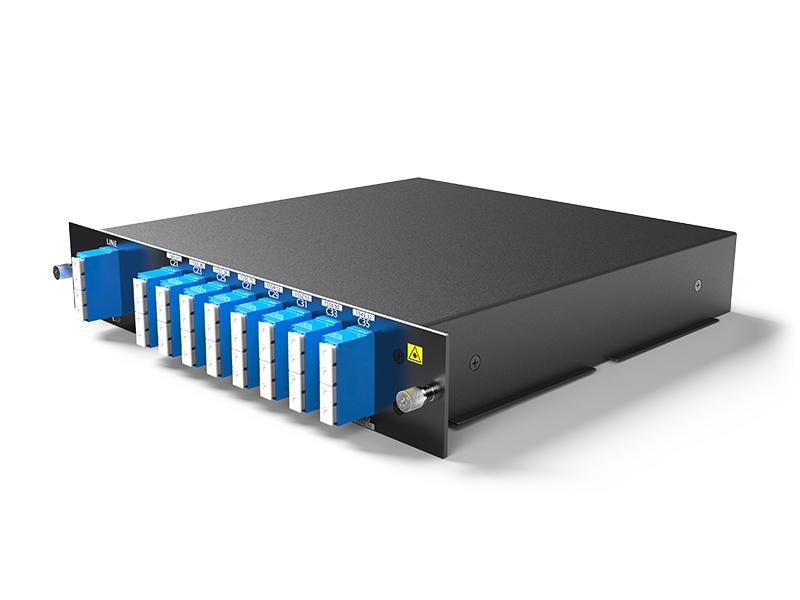

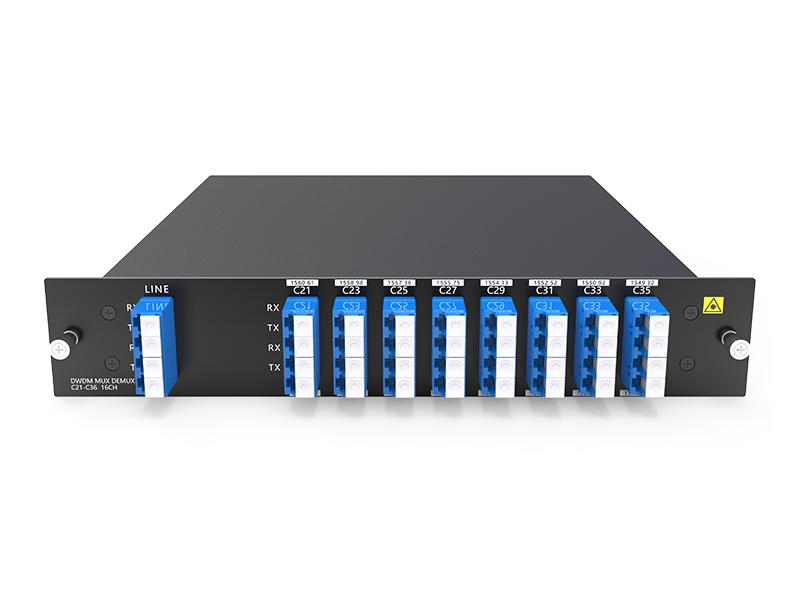

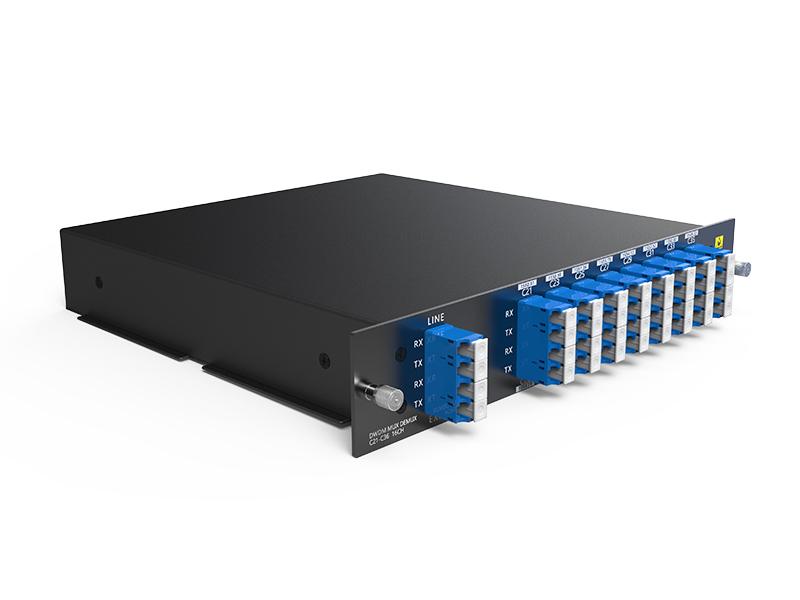

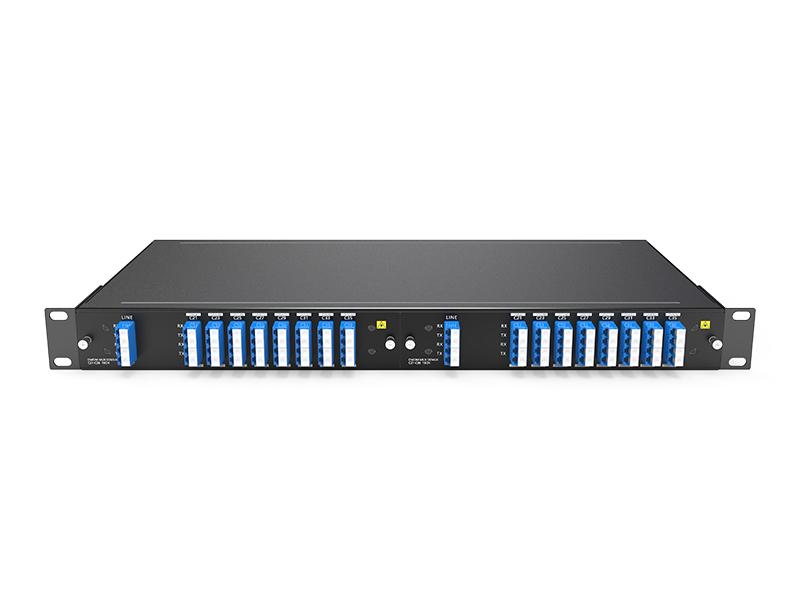

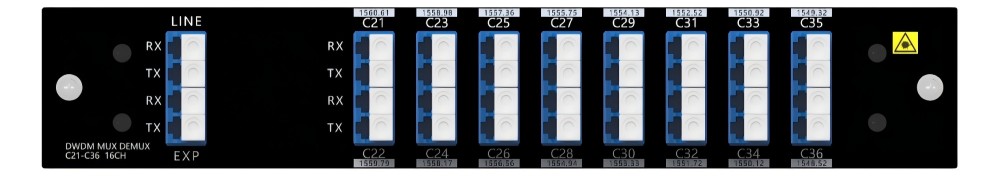

لوحة المنتج
مُضاعِف/مُزيل إرسال DWDM ذو 16 قناة، ألياف ضوئية مزدوجة
منفذ التوسعة لزيادة عرض النطاق الترددي في المستقبل، يجعل من الممكن زيادة سعة الشبكة عن طريق توصيلها بمنفذ الخط الخاص بجهاز DWDM MUX/DEMUX آخر يدعم أطوال موجية مختلفة، دون الحاجة إلى تركيب أو استئجار ألياف إضافية.
خط الربط

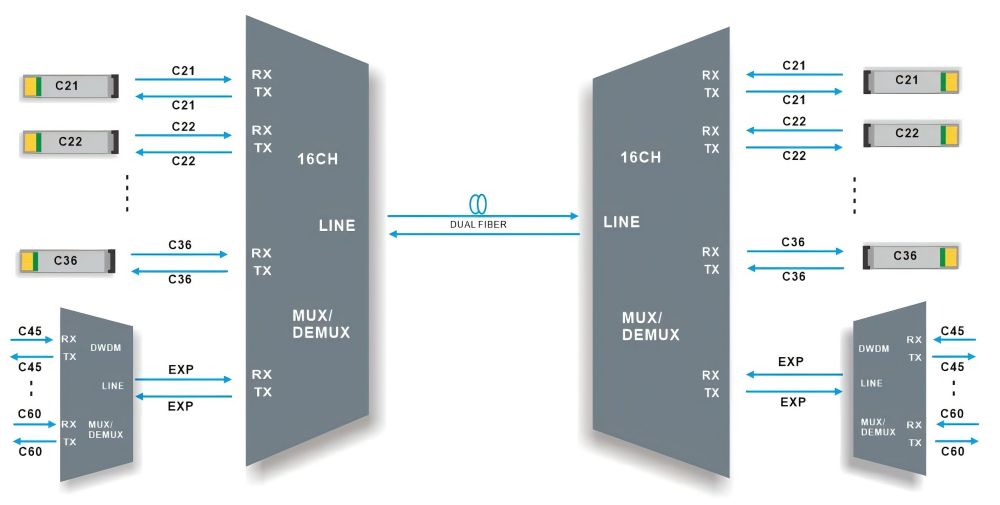

إرسال عبر الألياف الضوئية المزدوجة بتقنية DWDM MUX/DEMUX ذات 16 قناة
جهاز DWDM MUX DEMUX ذو 16 قناة، يدعم 16 قناة مختلفة في اثنين من الألياف الضوئية للإرسال من نقطة إلى نقطة.
وهو يعمل في مجالات البث التلفزيوني والإذاعي، ومراكز البيانات، والتمويل، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.
مواصفات المنتج
|
الطول الموجي |
16 قناة C21-C36 |
تباعد القنوات |
100 جيجاهرتز (0.8 نانومتر) |
|
نطاق تمرير القناة |
±0.11 نانومتر |
تكنولوجيا |
مرشح الأغشية الرقيقة (TFF) |
|
فقد الإدخال |
≤ 3.5 مليار |
الطول الموجي المركزي دقة |
±0.05 نانومتر |
|
خسارة العودة |
≥ 45 ديسيبل |
التوجيه |
≥ 45 ديسيبل |
|
وضع الاستقطاب تشتت |
≤ 0.1ps |
الفقد المعتمد على الاستقطاب |
≤ 0.3 ديسيبل |
|
عزل القناة |
مستوى الصوت المجاور ≥30 ديسيبل
|
درجة حرارة |
نطاق التشغيل من -40 إلى 85 درجة مئوية التخزين من -40 إلى 85 درجة مئوية |
|
الوزن الصافي |
صندوق LGX: 0.5 كجم رف ذو فتحتين ووحدة واحدة: 2.5 كجم |

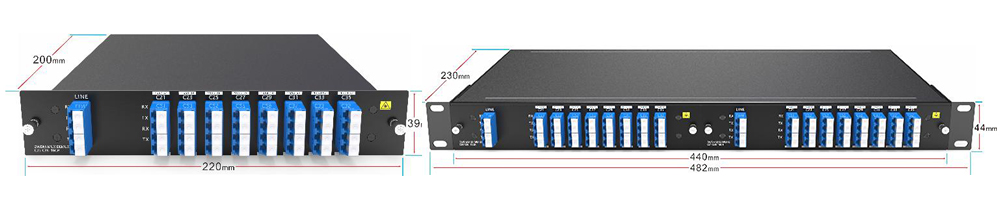

الأبعاد (الارتفاع × العرض × العمق) |
صندوق LGX: 220 × 200 × 39 مم رف 1U: 44 × 440 × 230 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.
معلومات عن العبوة
| صندوق LGX قابل للتوصيل في رف 1U ذو فتحتين | رف ذو فتحتين 1U لصندوق LGX |
معلومات الطلب
|
رقم المنتج |
وصف المنتج |
|
DMD16-1U01-C2136 |
مُضاعِف/مُفكِّك إشارات DWDM ذو 16 قناة (C21-C36) مع منفذ EXP، وألياف ضوئية مزدوجة، وLC/UPC، وصندوق LGX قابل للتوصيل |
|
1U02-2LGX |
رف 1U مقاس 19 بوصة مزود بفتحتين لصندوق LGX القابل للتوصيل، 440 × 230 × 44 مم |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
