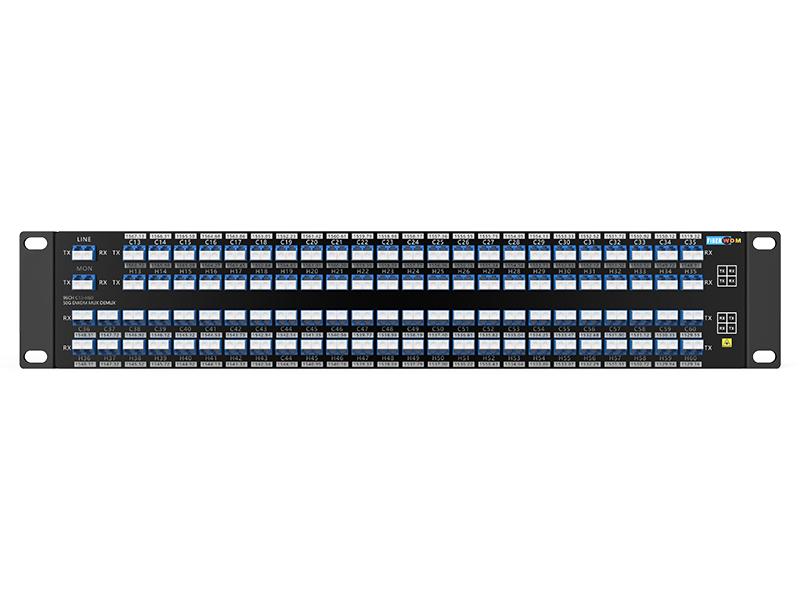

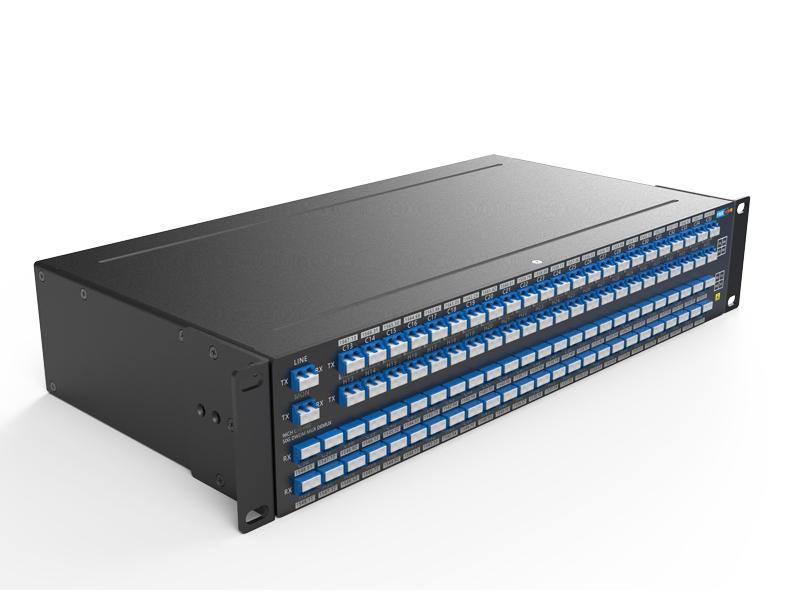

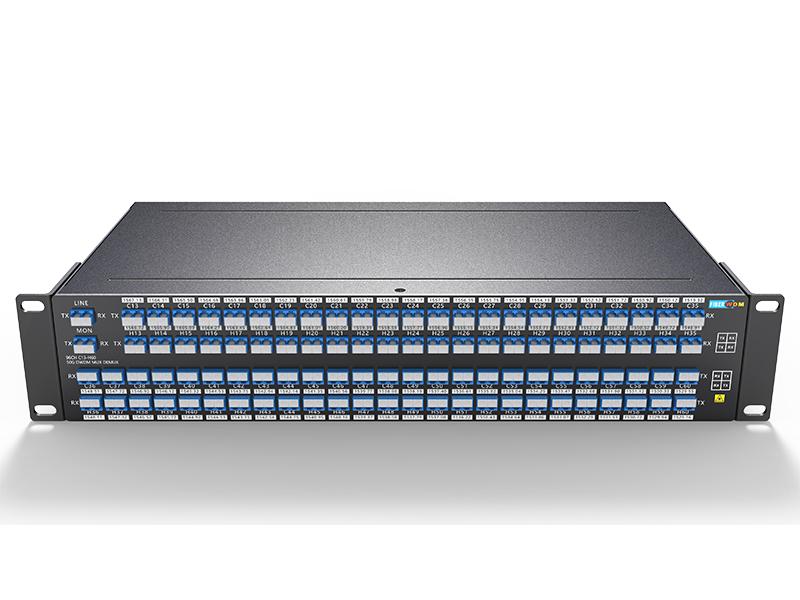

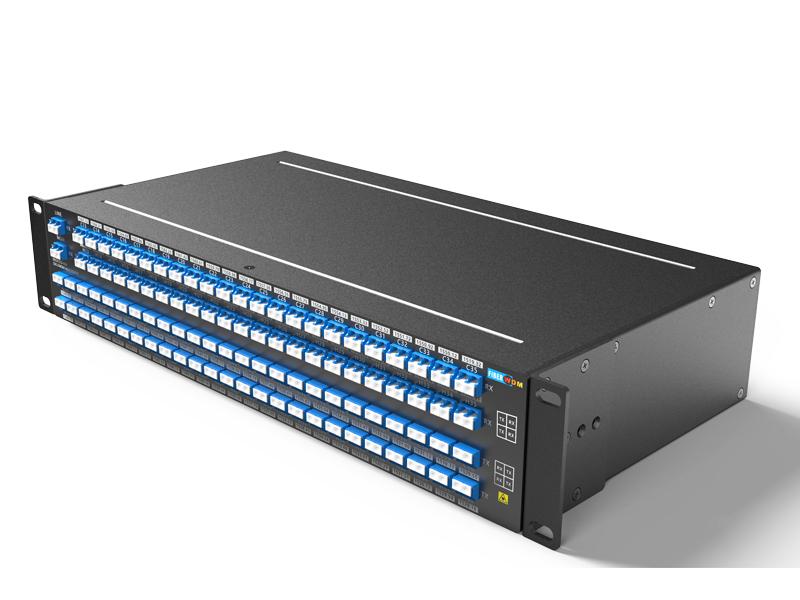

مُضاعِف/مُفكِّك إشارات DWDM ثنائي الألياف 96 قناة C13-H6050GHz مع منفذ مراقبة، LC/UPC، وحدة رف 2U
تم تصميم جهاز الإرسال والاستقبال DWDM ذو 96 قناة بتردد 50 جيجاهرتز بواسطة الألياف الضوئية بتقنية WDM ، الطول الموجي من C13 إلى H60 (1567.13 نانومتر ~ 1529.16 نانومتر)، وفقًا لشبكة ITU-T G.694.150 جيجاهرتز، مما يزيد من سعة نطاق النطاق C.
جهاز DWDM ذو 96 قناة هو جهاز DWDM سلبي تمامًا، ويدعم فقدًا منخفضًا للإدخال (منافذ الطول الموجي < 5.5 ديسيبل). وعند اقترانه بمضخمات DWDM وجهاز DCM، يمكن لنظام نقل DWDM ذو 96 قناة دعم الإرسال لمسافات طويلة.

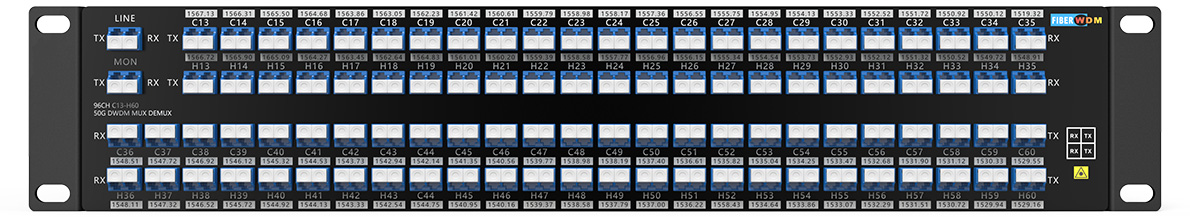

لوحة المنتج
|
|
يُستخدم منفذ .Mon لمراقبة وصلة الشبكة أو مراقبة الطاقة، مما يسهل استكشاف الأخطاء وإصلاحها دون التأثير على حركة البيانات.
لاين لينك

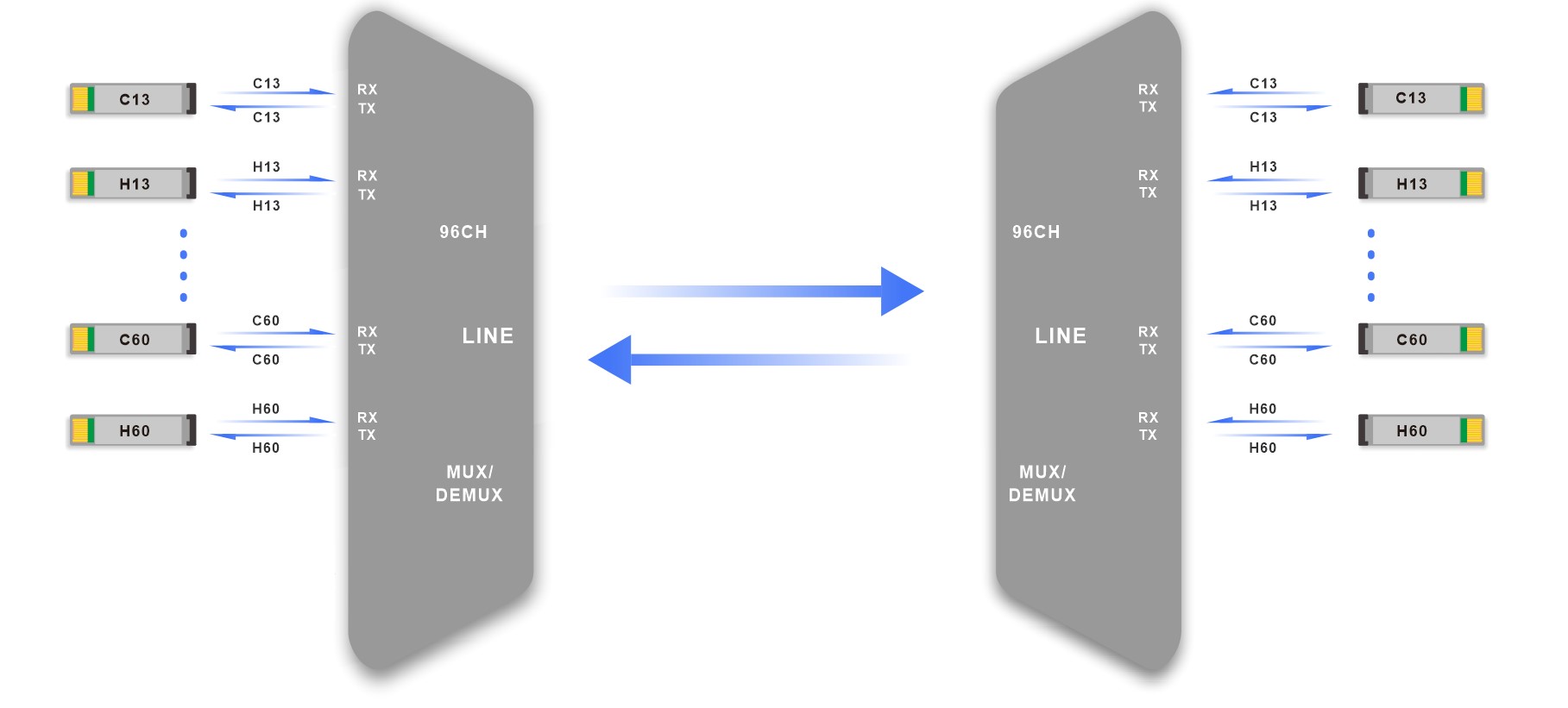

جهاز DWDM MUX DEMUX ذو 96 قناة، يدعم فرق 96 قناة في اثنين من الألياف الضوئية للإرسال من نقطة إلى نقطة.
وهو يعمل في مجالات البث التلفزيوني والإذاعي، ومراكز البيانات، والتمويل، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.
مواصفات المنتج
|
الطول الموجي |
96 قناة C13/H13-C60/H60 |
تباعد القنوات |
50 جيجاهرتز (0.4 نانومتر) |
|
الطول الموجي المركزي دقة |
±0.05 نانومتر |
تكنولوجيا |
AAWG (Gaussian) |
|
فقد الإدخال |
≤5.5 مليار |
فقدان الاتصال |
≤11 ديسيبل |
|
الطول الموجي المركزي دقة |
±0.05 نانومتر |
فقدان الإدخال بنسبة 1% شهريًا |
≤ 26 ديسيبل |
|
التداخل الكلي |
≥25 ديسيبل |
تموج في نطاق التردد |
≤ 0.75 ديسيبل |
|
نطاق تمرير -1 ديسيبل |
≥0.18 ديسيبل |
نطاق تمرير -3 ديسيبل |
≥0.28 ديسيبل |
|
خسارة العودة |
≥ 40 ديسيبل |
التوجيه |
≥ 40 ديسيبل |
|
وضع الاستقطاب تشتت |
≤ 0.5ps |
الفقد المعتمد على الاستقطاب |
≤ 0.5 ديسيبل |
|
عزل القناة |
مستوى الصوت المجاور ≥ 25 ديسيبل
غير متجاور ≥30 ديسيبل
|
درجة حرارة |
نطاق التشغيل من -5 إلى 65 درجة مئوية التخزين: من -40 إلى 85 درجة مئوية |
|
الوزن الصافي |
4.5 كجم |
الأبعاد (الارتفاع × العرض × العمق) |
88 × 440 × 230 مم |
معلومات عن العبوة
|
|
رف 96 قناة DWDM 2U
معلومات الطلب
|
P رقم المنتج |
وصف المنتج |
|
DMD96-2U01-C13H60M |
مُضاعِف/مُفكِّك إشارة DWDM بتردد 50 جيجاهرتز، 96 قناة (C13/H13-C60/H60)، مع نطاق 1310 نانومتر ومنفذ مراقبة، وألياف ضوئية مزدوجة، وLC/UPC، ووحدة رف 2U |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
