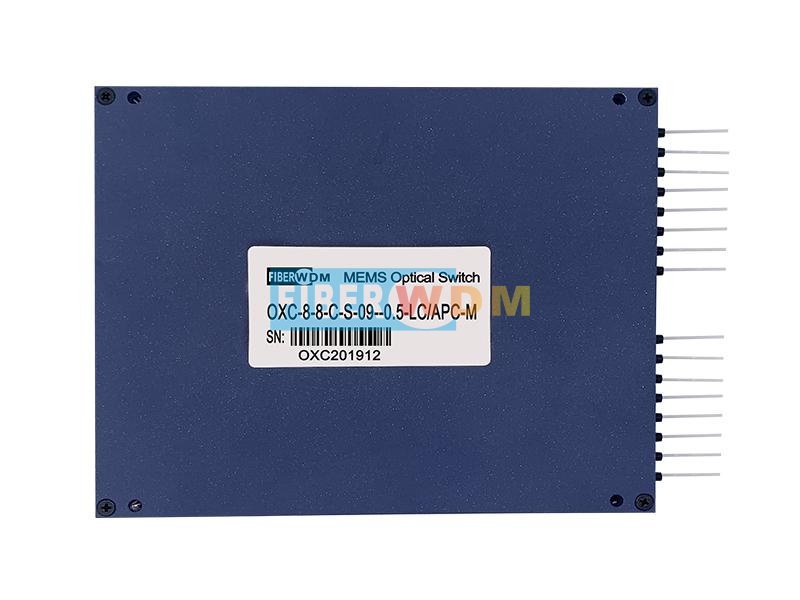

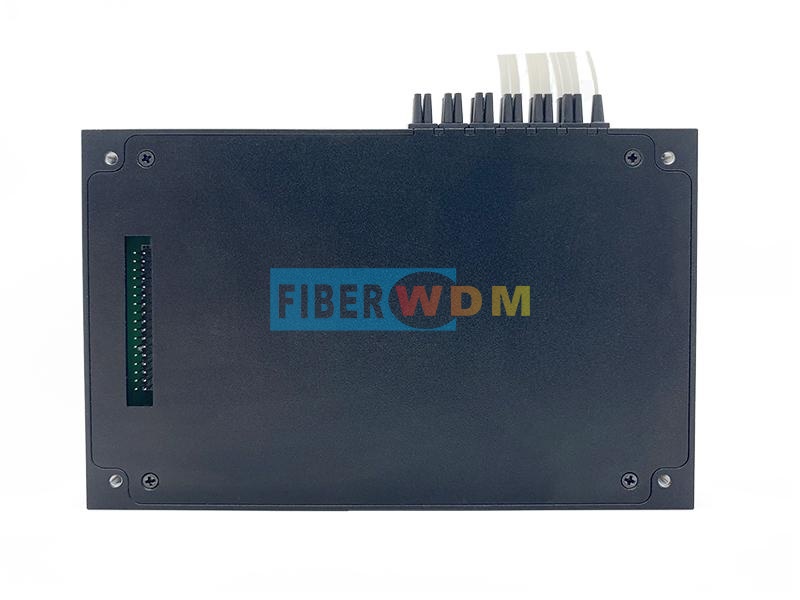

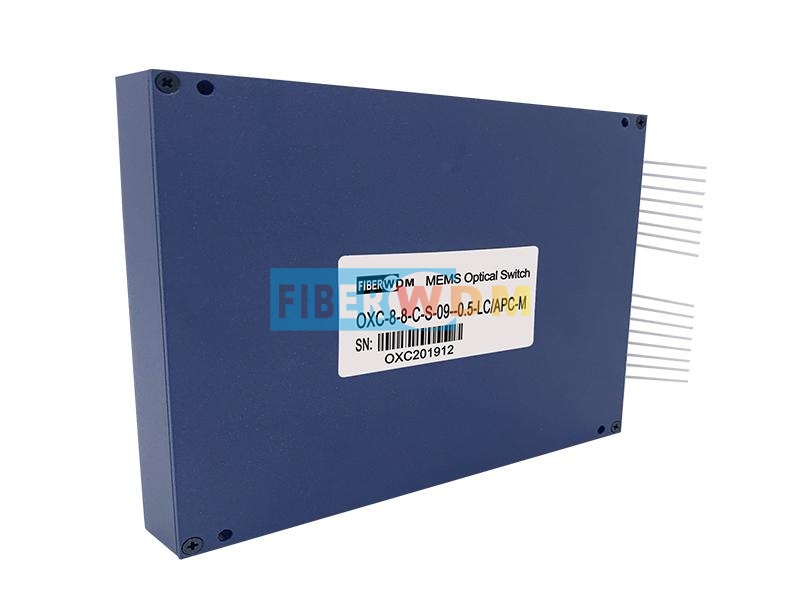

مفتاح بصري MEMS من نوع M x N OXC
يُستخدم مفتاح MEMS البصري من نوع M x N في تطبيقات التوصيل البصري المتقاطع (OXC). ويُعرف أيضاً باسم مفتاح المصفوفة البصرية. وهو يسمح باختيار القنوات بين M من ألياف الإدخال و N من ألياف الإخراج.

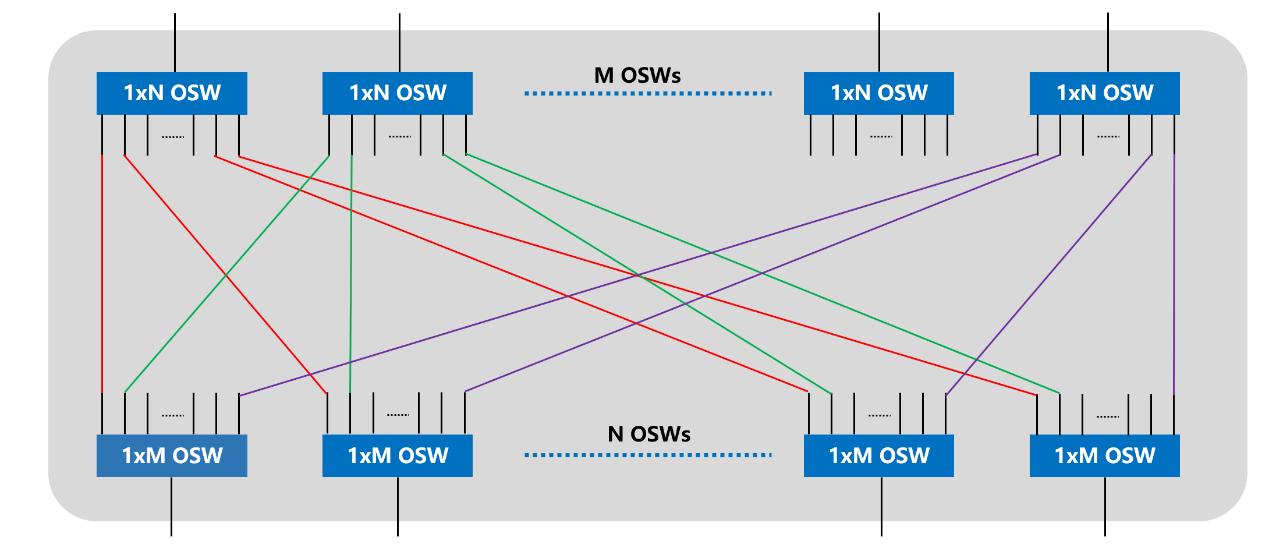

تعتمد وحدة FIBERWDM المعيارية أحادية النمط MEMS OXC على مكونات مفاتيح بصرية MEMS 1xN ذات عمر طويل وموثوقية مثبتة في الصناعة. تتكون كل وحدة MxN OXC من M مفتاح بصري 1xn و N مفتاح بصري 1xm.
تكوينات المنتج
|
|
ملاحظة: يتطلب M*N أقل من 1024.
المواصفات البصرية
|
المعلمة |
قيمة |
وحدة |
ملحوظة |
|
|
الطول الموجي |
1290~1330 1525~1568 1600-1650 |
نانومتر |
أو يحدد العميل |
|
|
طول الموجة الاختبارية |
1310/1550/1625 أو 1650 |
نانومتر |
|
|
|
MxN |
8x8/8x16/16x16/16x32 |
|
M*N≤1024 |
|
|
فقد الإدخال |
4x4 |
≤1.4 @S |
ديسيبل |
@CWL,23°C بدون موصلات
@S: 13 أو 15 أو 16 @D: 13 و15 أو 15 و16
(في حالة وجود موصلات أو دعامة @D، يزداد مستوى الإدخال بمقدار 0.4 ديسيبل) |
|
4x8 |
≤1.6 @S |
|||
|
8x8 |
≤1.8 @S |
|||
|
8x16 |
≤1.9 @S |
|||
|
12x12 |
≤2.0 @S |
|||
|
16x16 |
≤2.0 @S |
|||
|
16x32 |
≤2.3 @S |
|||
|
24x24 |
≤2.5 @S |
|||
|
خسارة العودة |
≥45 |
ديسيبل |
أو يحدد العميل |
|
|
قابلية التكرار |
≤0.1 |
ديسيبل |
|
|
|
التداخل |
≥50 |
ديسيبل |
أو يحدد العميل |
|
|
فقدان الاعتماد على الاستقطاب |
≤0.4 |
ديسيبل |
|
|
|
فقدان يعتمد على الطول الموجي |
≤0.6 |
ديسيبل |
@CWL±20nm, 23°C |
|
|
فقدان الطاقة تبعًا لدرجة الحرارة |
≤0.8 |
ديسيبل |
|
|
|
وقت التبديل |
≤15 @16x16 ≤25 @24x24 |
آنسة |
مجموعة من روابط التكوين مثال: M1-N12 |
|
|
متانة |
≥1x10 9 |
دورة |
|
|
|
أقصى قدرة بصرية |
≤500 |
ميلي واط |
|
|
المواصفات الكهربائية والميكانيكية
|
المعلمة |
قيمة |
وحدة |
ملحوظة |
|
وضع التبديل |
غير قابل للقفل |
|
|
|
جهد التحكم |
12 |
V |
وحدة |
|
الأبعاد |
150×150×20 @8x8 200x180x18 @16x16 200×180×18 @8×24 312×180×30 @24×24 |
مم |
وحدة |
الظروف البيئية
|
المعلمة |
قيمة |
وحدة |
ملحوظة |
|
درجة حرارة التشغيل |
-5~65 |
درجة مئوية |
|
|
درجة حرارة التخزين |
-40~85 |
درجة مئوية |
|
|
عملية الترطيب |
5~95 |
%RH |
|
|
رطوبة التخزين |
5~95 |
%RH |
|
نوع/طول السلك والوصلة
|
المعلمة |
قيمة |
وحدة |
ملحوظة |
|
نوع الألياف |
G657A2 أو G657B3 ألياف عارية 250 ميكرومتر |
|
|
|
وصلة ألياف ضوئية (جميع المنافذ) |
ألياف بقطر 250 ميكرومتر أو أنبوب فضفاض بقطر 900 ميكرومتر |
|
|
|
طول الألياف (جميع المنافذ) |
1.00±0.05 |
م |
أو يحدد العميل |
|
موصل بصري (جميع المنافذ) |
لا أحد |
|
أو يحدد العميل |
الرسومات الميكانيكية
|
|

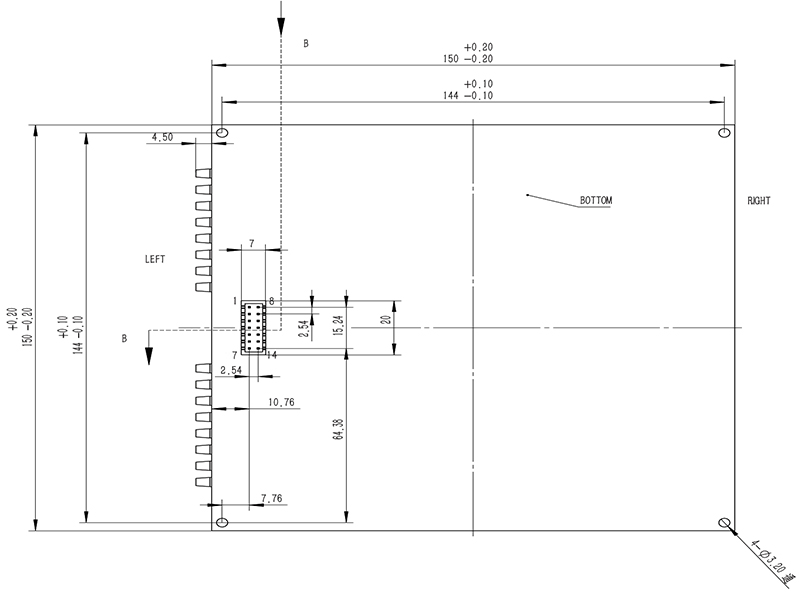

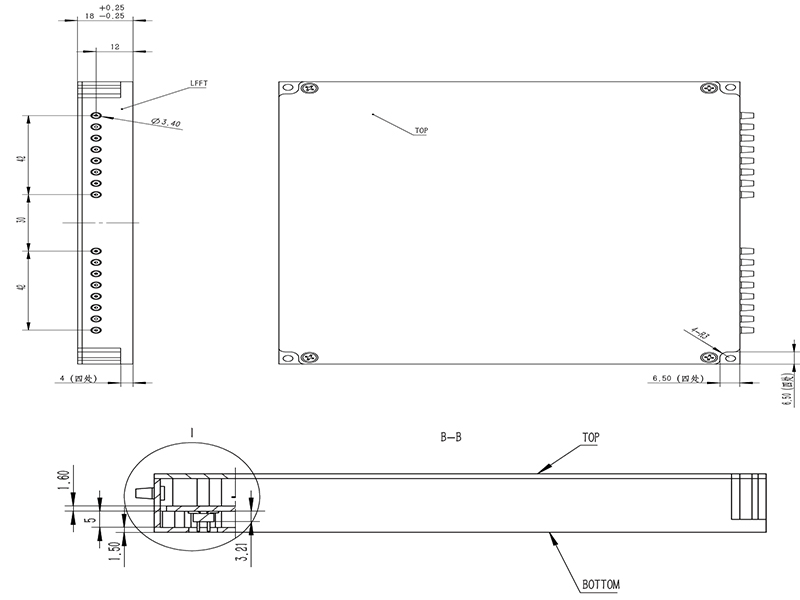

مفتاح بصري MEMS 8x8 OXC
|
|

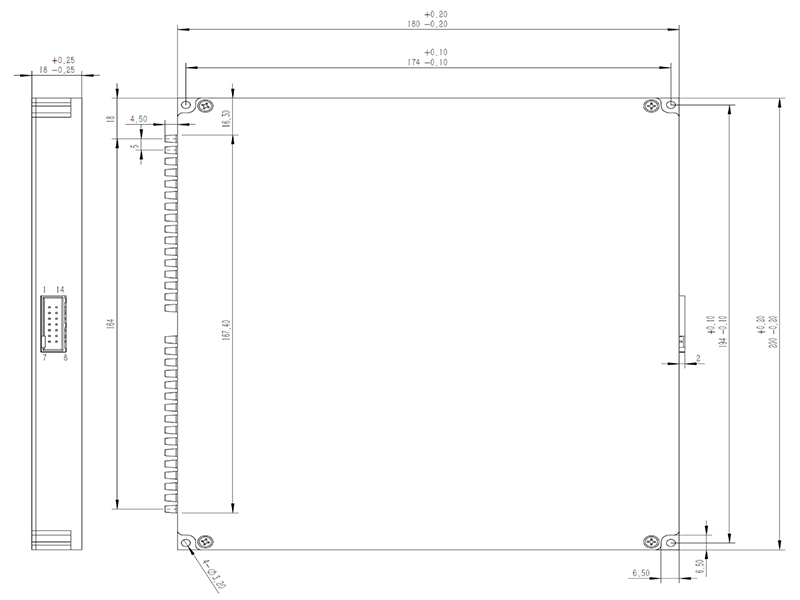

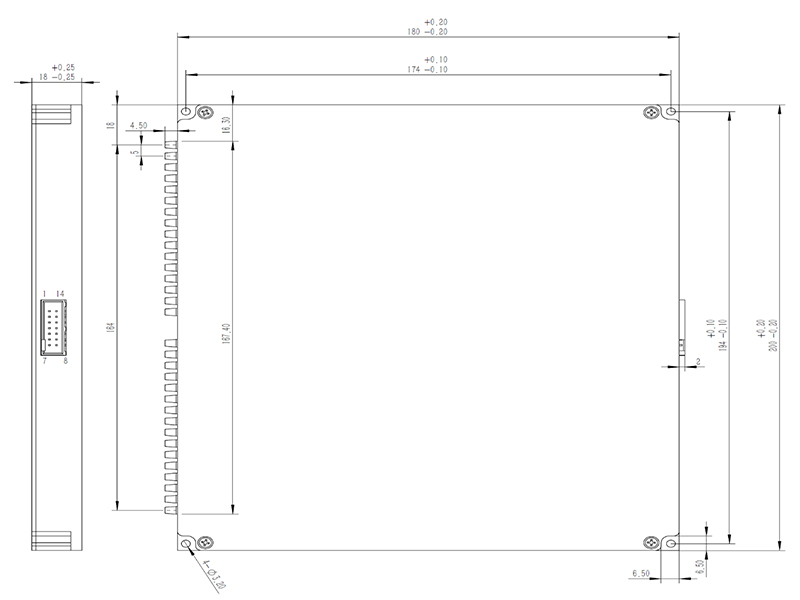

16x16 OXC مفتاح بصري بتقنية MEMS

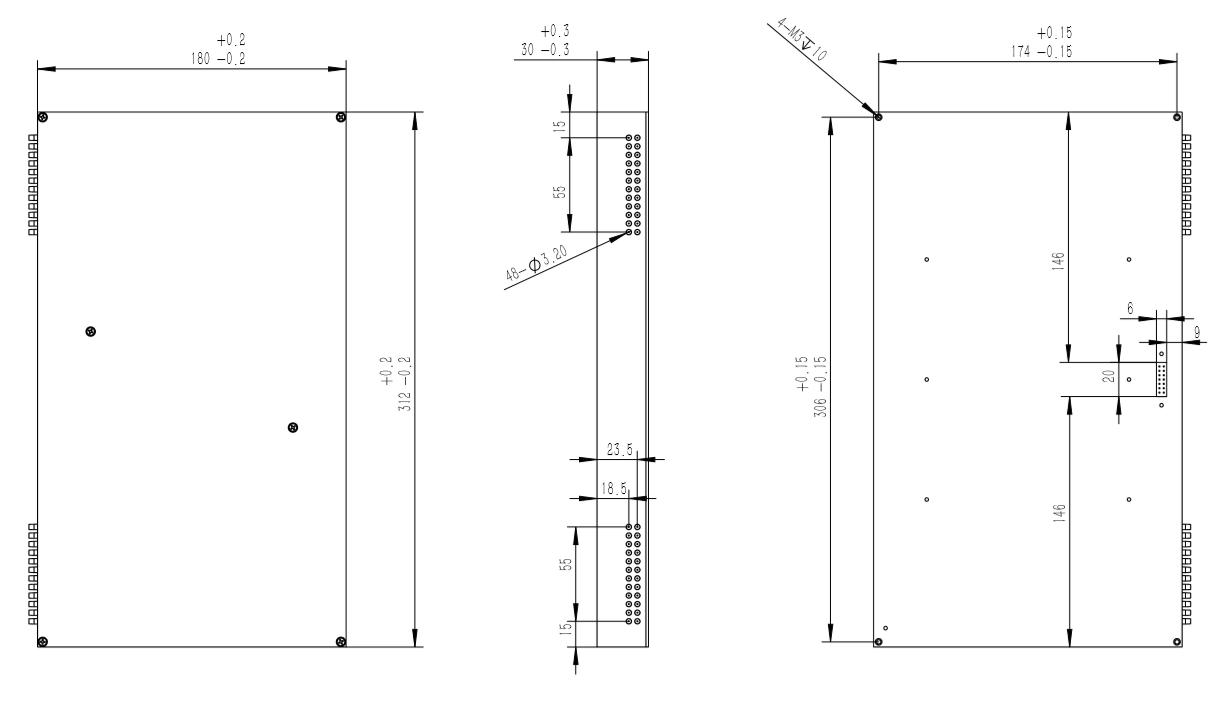

24x 24 OX ج الذاكرة مفتاح بصري S
