سمات

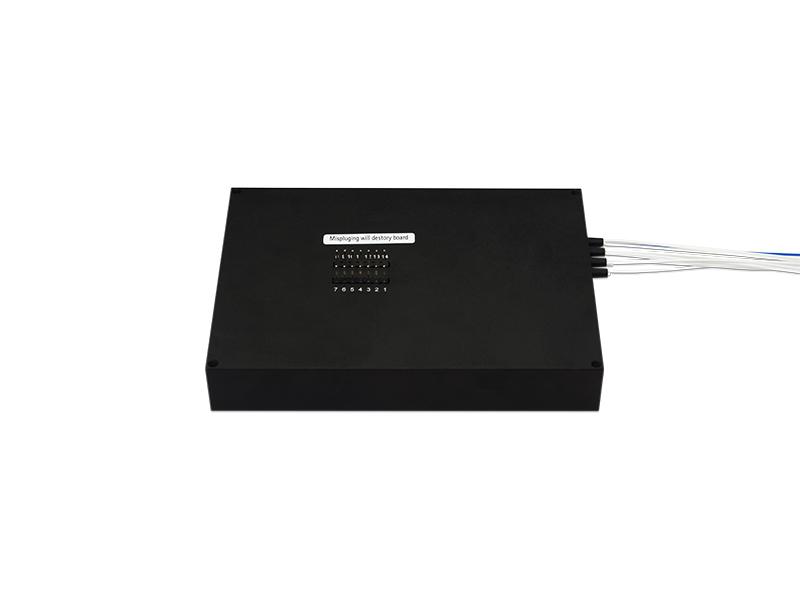

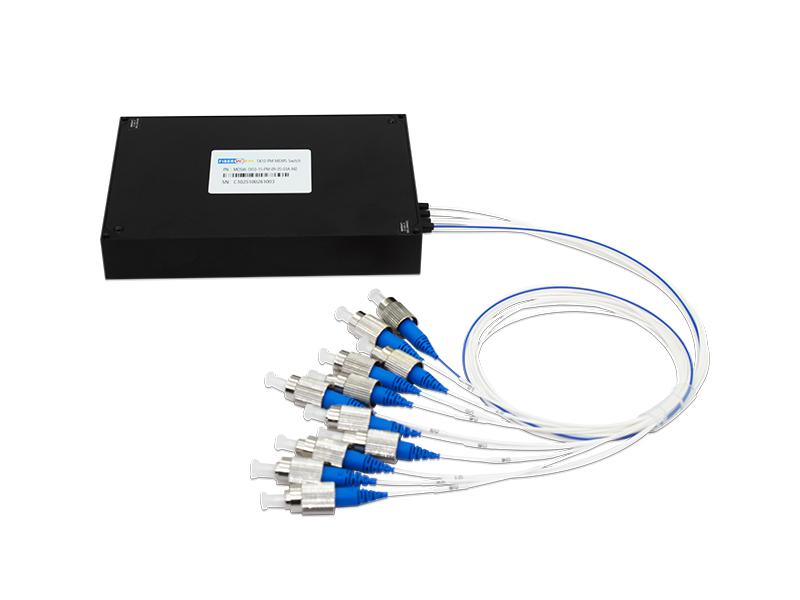

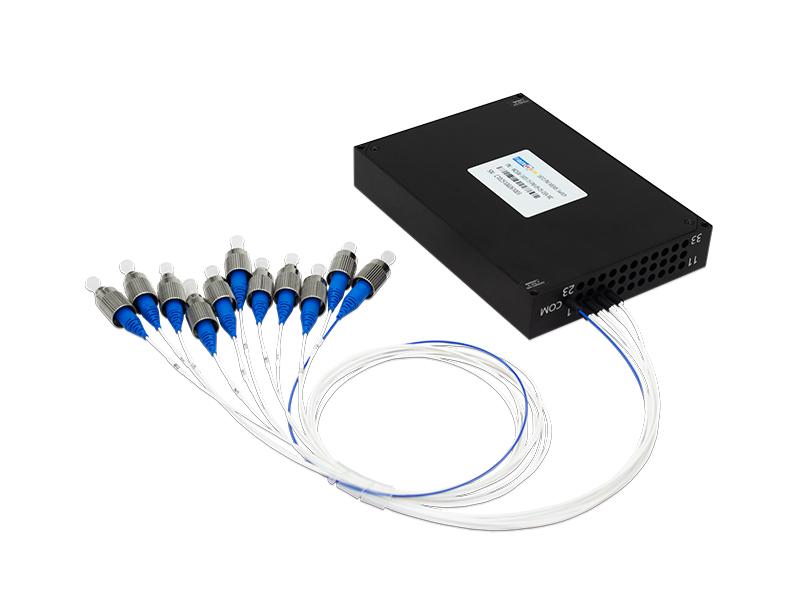

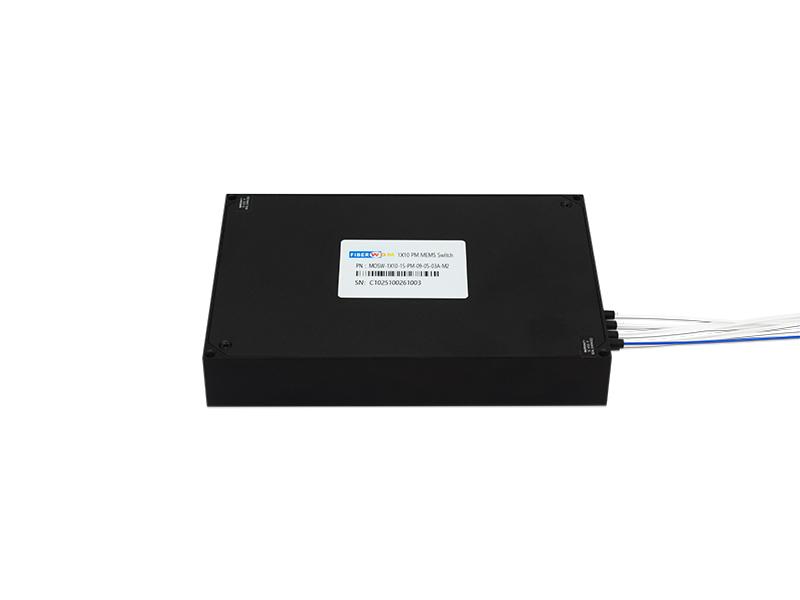

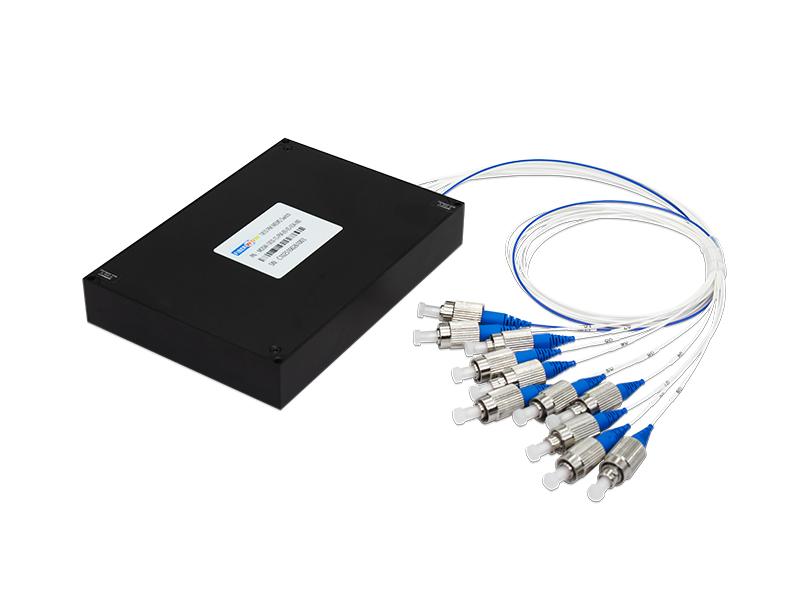

PM (حافظة الاستقطاب) MOSW-1X10-15-PM-09-05-03A-M2
مفتاح ضوئي MEMS أحادي البعد 1×10، تغليف وحدة، جهد تشغيل 5 فولت، 1550 نانومتر،
ألياف كورنينج PM1550، أنبوب فضفاض 0.9 مم، طول 0.5 متر، مدخل/مخرج FC/APC
موصل 120*85*19 مم
يعتمد مفتاح MEMS البصري 1xN على تقنية الأنظمة الكهروميكانيكية الدقيقة. ويتيح هذا المفتاح اختيار القناة بين ليف إدخال واحد وما يصل إلى N من ألياف الإخراج عن طريق تدوير مرآة MEMS.
المفتاح ثنائي الاتجاه، ويمكن استخدامه أيضاً كمفتاح اختيار Nx1. يوفر المفتاح البصري أداءً عالي الموثوقية والمتانة وعمراً تشغيلياً طويلاً في تصميم صغير الحجم.
سمات
التطبيقات
مواصفات الأداء البصري
| المعلمات البصرية | وحدة | المواصفات | ||
| مين | يكتب | الأعلى | ||
| طول الموجة التشغيلية | نانومتر | 1260 | 1310 و1550 | 1650 |
| طول الموجة الاختبارية | نانومتر | 1310/1550 | ||
| عدد القنوات | -- | 10 | ||
| فقد الإدخال 1.3 ، (الأعلى) | ديسيبل | 1.0 | 1.3 | |
| لكل | ديسيبل | 18 | ||
| الفقد المعتمد على الاستقطاب | ديسيبل | 0.15 | ||
| خسارة العودة | ديسيبل | 45 | 50 | |
| التداخل | ديسيبل | 50 | ||
| TDL | ديسيبل | 0.3 | ||
| WDL | ديسيبل | 0.3 | ||
| قابلية التكرار 2 | ديسيبل | 0.03 | ||
| وقت التبديل (الصعود، الهبوط) | آنسة | 10 | 15 | |
| متانة | أوقات | 10^9 | ||
| جهد التشغيل | V | 5.0 | ||
| /معالجة الطاقة | mw | 500 | ||
| الخصائص البيئية | وحدة | المواصفات | ||
| درجة حرارة التشغيل | درجة مئوية | -5 ~ 75 | ||
| درجة حرارة التخزين | درجة مئوية | -40 ~ 85 | ||
| عملية الترطيب | %RH | من 5 إلى 95% رطوبة نسبية | ||
| معايير أخرى | وحدة | المواصفات | ||
| نوع الموصل | -- | FC/APC | ||
| نوع الألياف | -- | ألياف كورنينج PM1550 | ||
| عبوة ألياف | -- | أنبوب فضفاض 900 ميكرومتر | ||
| طول الألياف | م | 0.5+0.1/-0 | ||
| لون ذيل الحصان | مدخل | أحمر | ||
| الناتج | أبيض | |||
ملاحظة: 1. يتم قياس IL عند CWL، 23 درجة مئوية.
2. يتم تحديد قابلية التكرار بعد 100 دورة.
3. باستثناء الموصلات، أضف 0.3 ديسيبل IL لزوج من الموصلات.
4. IL مخصص للنطاق الأحادي. يضيف النطاق المزدوج 0.3 ديسيبل.

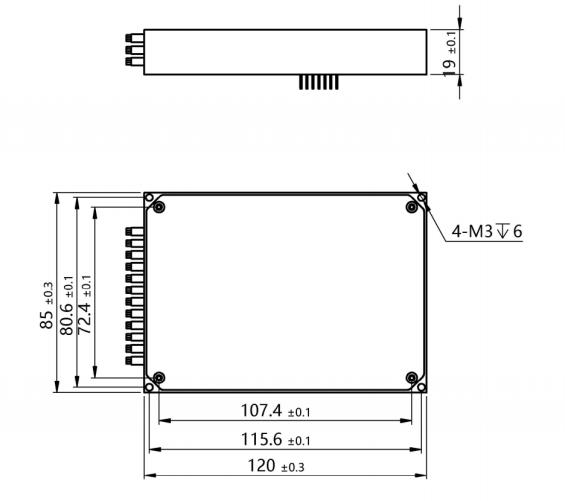

مخطط الأبعاد
M2: لـ M1x10
المسار البصري

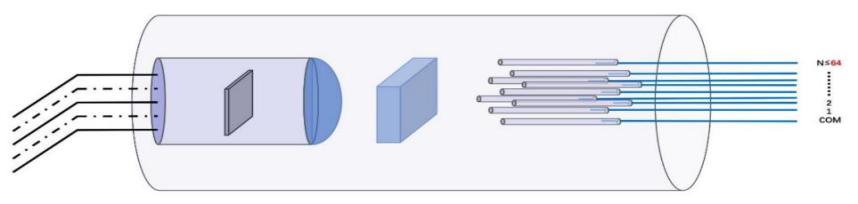

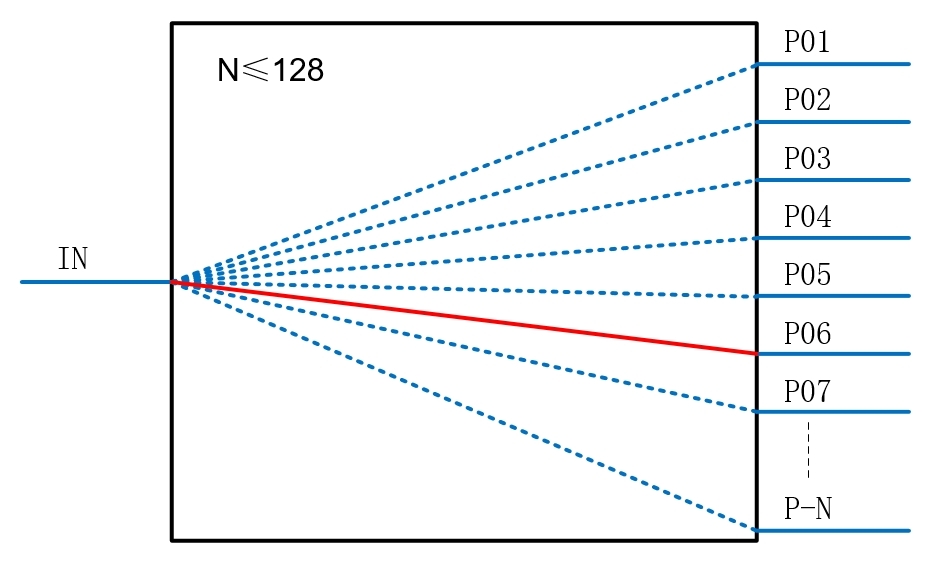

مفتاح MEMS البصري 1x128 هو منتج غير قابل للقفل. عند إزالة الجهد، تعود المرآة إلى وضعها الأولي، ويتم فصل المدخل عن أي قناة إخراج. يوضح الشكل أدناه مبدأ تبديل المسار البصري.
نظام مفتاح بصري متعدد القنوات 1×N
المتطلبات الإلكترونية
تعريف الدبوس
| دبوس | يكتب | وصف | المدخلات/المخرجات | ملاحظة |
| 1 | D0 | واجهة البيانات المتوازية 0 | مدخل | TTL (المستوى الافتراضي H) |
| 2 | D3 | واجهة البيانات المتوازية 3 | مدخل | TTL (المستوى الافتراضي H) |
| 3 | D4 | واجهة البيانات المتوازية 4 | مدخل | TTL (المستوى الافتراضي H) |
| 4 | رقم تعريف المركبة | مدخل الطاقة | مدخل | تيار مستمر 5 فولت ~ 12 فولت |
| 5 | أرضي | أرضي | مدخل | |
| 6 | D5 | واجهة البيانات المتوازية 5 | مدخل | TTL (المستوى الافتراضي H) |
| 7 | D2 | واجهة البيانات المتوازية 2 | مدخل | TTL (المستوى الافتراضي H) |
| 8 | تكساس | إرسال المنفذ التسلسلي | الناتج | TTL |
| 9 | وصفة طبية | استقبال المنفذ التسلسلي | مدخل | TTL |
| 10 | D1 | واجهة البيانات المتوازية 1 | مدخل | TTL |
| 11 | مشغول |
إشارة انشغال، مستوى عالٍ يشير إلى الانشغال |
الناتج | TTL |
| 12 | إنذار | إشارة إنذار، يشير المستوى المرتفع إلى ارتفاع درجة الحرارة أو وجود خلل أولي | الناتج | TTL |
| 13 | وميض | إشارة اختيار المنفذ المتوازي، الحافة الهابطة فعالة | مدخل | TTL (المستوى الافتراضي H) |
| 14 | إعادة ضبط | إعادة ضبط الأجهزة، مستوى منخفض فعال | مدخل | TTL |
تعريف البرامج الثابتة
1) معلمات UART 115200,8,1,N
2) تنتهي جميع تعليمات الإرسال بـ
(أدخل
(يتم تمثيل السطر الجديد
تعليمات تبديل القنوات
| تعليمات | *جنوب غرب |
| المعلمة | *SWABC,000 لحالة انقطاع التيار الكهربائي، 001 للقناة 1 |
| بيانات الإرجاع | القناة: ABC، انقطاع التيار الكهربائي عن لوحة الدوائر المطبوعة وعدم وجود بيانات |
|
أمثلة: *SW + ABC
إرسال البيانات: *SW001 |
|
استفسر عن رقم المنتج
| تعليمات | *PN |
| المعلمة | لا أحد |
| بيانات الإرجاع | PN:AB.CD.EFGH |
|
أمثلة:
إرسال البيانات: *PN |
|
استفسر عن رقم السلسلة
| تعليمات | *SN |
| المعلمة | لا أحد |
| بيانات الإرجاع | الرقم التسلسلي: ABCDEFGHIJ |
|
أمثلة:
إرسال البيانات: *SN |
|
وصف واجهة الاتصال المتوازي
تحتوي وحدة 14PIN على 6 دبابيس تحكم TTL (D0~D5) وما يصل إلى 64 قناة.
استخدم TTL للتحكم في دبابيس D0~Dx لتحديد قناة TTL، وقم بتبديل القنوات باستخدام حواف هابطة STROBE.
تظهر تعريفات اختيار القناة في الجدول التالي:
|
اختيار القناة |
D5 | D4 | D3 | D2 | D1 | D0 |
| القناة الأولى | 0 | 0 | 0 | 0 | 0 | 0 |
| القناة الثانية | 0 | 0 | 0 | 0 | 0 | 1 |
| القناة الثالثة | 0 | 0 | 0 | 0 | 1 | 0 |
| ... | ||||||
| القناة 63 | 1 | 1 | 1 | 1 | 1 | 0 |
| القناة 64 | 1 | 1 | 1 | 1 | 1 | 1 |
إصدار البرنامج الثابت: C4-1، V01
معلومات الطلب
| رقم القطعة | مواصفة |
| MOSW-1X10-15-PM-09-05-03A-M2 | مفتاح ضوئي MEMS أحادي البعد (1×10 PM)، مُغلف كوحدة، جهد تشغيل 5 فولت، طول موجي 1550 نانومتر، ألياف Corning PM1550، أنبوب فضفاض 0.9 مم، طول 0.5 متر، موصل إدخال/إخراج FC/APC، الأبعاد: 120×85×19 مم |
هل تريد معرفة المزيد عن هذا المنتج؟
إذا كنت مهتمًا بمنتجاتنا وترغب في معرفة المزيد من التفاصيل، فيرجى ترك رسالة هنا، وسنرد عليك في أقرب وقت ممكن.

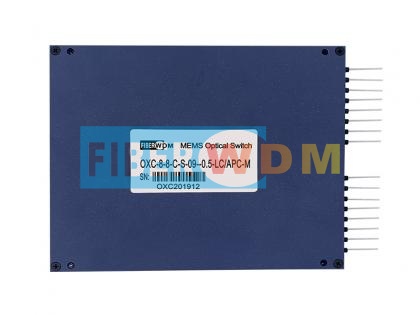

مفتاح بصري MXN MEMS
مخفف بصري متغير بتقنية MEMS VOA
مفتاح بصري MEMS 1XN

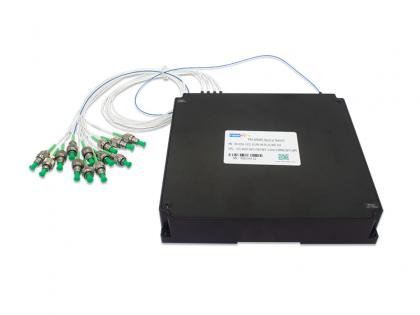

مفتاح ألياف ضوئية MEMS 1X12 PM (حافظ للاستقطاب) 1550 نانومتر 0.9 مم 0.5 متر، ألياف PM FC/APC، وحدة 158×150×29 نانومتر
