سمات:
التطبيقات:

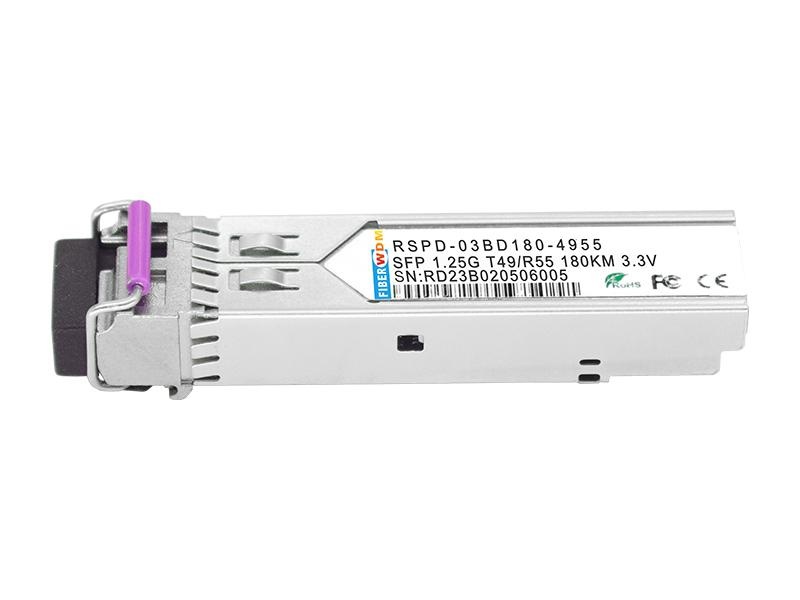

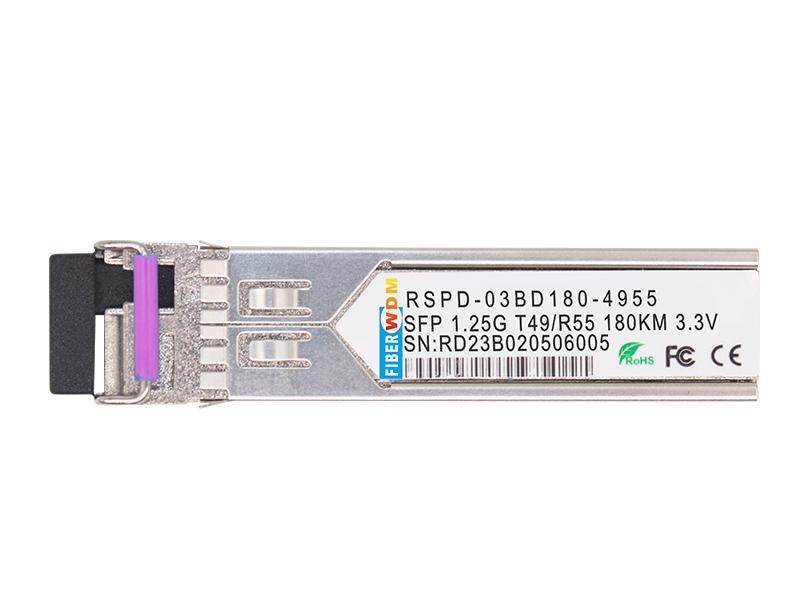

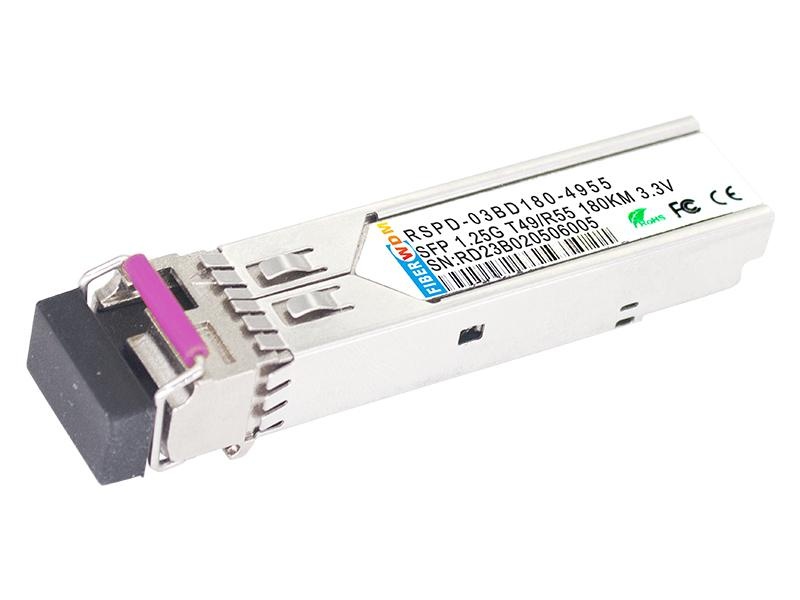

RSPD-03BD180-4955
جهاز إرسال واستقبال SFP ثنائي الاتجاه LC بسرعة 1.25 جيجابت/ثانية ومدى 180 كم
قابل للتوصيل السريع، LC أحادي، +3.3 فولت، إرسال 1490 نانومتر/استقبال 1550 نانومتر، DFB-LD&APD، أحادي الوضع، DDM
وصف:
وحدات الإرسال والاستقبال FIBERWDM RSPD-03BD180-4955 هي وحدات عالية الأداء وفعالة من حيث التكلفة، مزودة بواجهة بصرية LC واحدة. وهي متوافقة مع اتفاقية التوريد المتعدد القابلة للتوصيل ذات الحجم الصغير (MSA)، وتتوفر وظائف التشخيص الرقمي عبر ناقل تسلسلي ثنائي الأسلاك المحدد في SFF-8472. يستخدم قسم الاستقبال مستقبل PIN، بينما يستخدم قسم الإرسال ليزر DFB بتردد 1490 نانومتر، مما يضمن هامش خطأ يزيد عن 40 ديسيبل، ما يجعل هذه الوحدة مناسبة لتطبيقات إيثرنت 1000Base-ZX بمدى يصل إلى 180 كيلومترًا.
أعلى التقييمات المطلقة
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
|
درجة حرارة التخزين |
TS |
-40 |
|
+85 |
درجة مئوية |
|
جهد التغذية |
VCC |
-0.5 |
|
4 |
V |
|
الرطوبة النسبية |
RH |
0 |
|
85 |
% |
بيئة التشغيل الموصى بها:
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
|
درجة حرارة تشغيل العلبة |
TC |
0 |
|
+70 |
درجة مئوية |
|
جهد التغذية |
VCC |
3.1 |
|
3.6 |
V |
|
التيار الكهربائي |
المحكمة الجنائية الدولية |
|
|
300 |
مللي أمبير |
|
تيار البدء |
إيسورج |
|
|
Icc+30 |
مللي أمبير |
|
تبديد الطاقة |
أقصى ضغط |
|
|
1.5 |
دبليو |
الخصائص الكهربائية TOP=(TOP=-30 إلى 70 درجة مئوية، VCC = 3.1 إلى 3.6 فولت)
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
ملحوظة |
|
قسم جهاز الإرسال: |
|
|||||
|
معاوقة الدخل التفاضلية |
رين |
90 |
100 |
110 |
|
|
|
تأرجح إدخال البيانات أحادي الطرف |
فين بي بي |
250 |
|
1200 |
mVp-p |
|
|
جهد تعطيل الإرسال |
VD |
Vcc – 1.3 |
|
Vcc |
V |
2 |
|
جهد تمكين الإرسال |
فين |
في |
|
Vee+ 0.8 |
V |
|
|
تعطيل الإرسال وقت التأكيد |
حلوى تي |
|
|
10 |
نحن |
|
|
قسم جهاز الاستقبال: |
|
|||||
|
تأرجح مخرج البيانات أحادي الطرف |
Vout,pp |
300 |
|
800 |
mv |
3 |
|
عطل في خط الرؤية |
خطأ Vlos |
Vcc – 0.5 |
|
مضيف VCC |
V |
5 |
|
مستوى الرؤية طبيعي |
معيار Vlos |
في |
|
Vee+0.5 |
V |
5 |
|
رفض مصدر الطاقة |
PSR |
100 |
|
|
mVpp |
6 |
ملحوظة:
1. مقترن بالتيار المتردد.
2. أو دائرة مفتوحة.
3. في إنهاء تفاضلي 100 أوم.
4. 20 – 80 %
5. خط الرؤية هو LVTTL. يشير المنطق 0 إلى التشغيل العادي؛ ويشير المنطق 1 إلى عدم اكتشاف أي إشارة.
6. تتوافق جميع مواصفات جهاز الإرسال والاستقبال مع تعديل جيبي لمصدر الطاقة من 20 هرتز إلى 1.5 ميجاهرتز حتى القيمة المحددة المطبقة من خلال شبكة ترشيح مصدر الطاقة الموضحة في الصفحة 23 من اتفاقية مصادر متعددة لأجهزة الإرسال والاستقبال ذات الحجم الصغير (SFP)، بتاريخ 14 سبتمبر 2000.

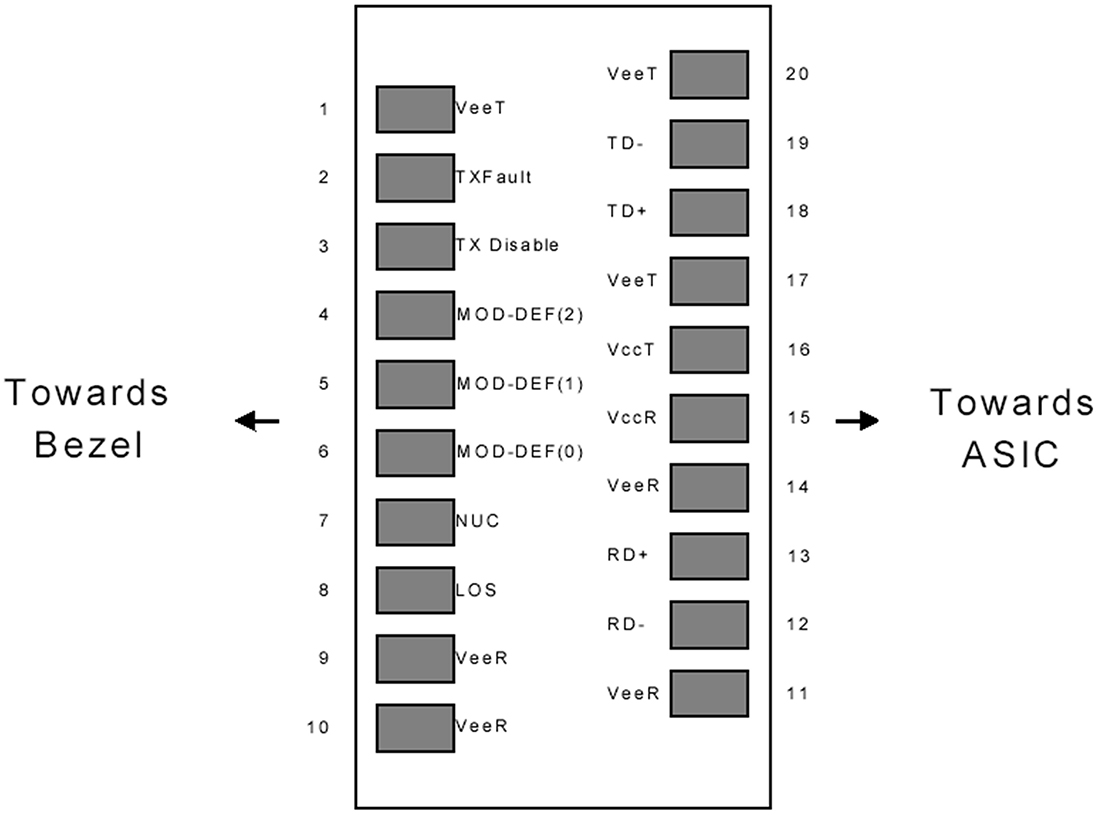

تخصيص رمز التعريف الشخصي
مخطط أرقام وأسماء دبابيس موصل لوحة المضيف

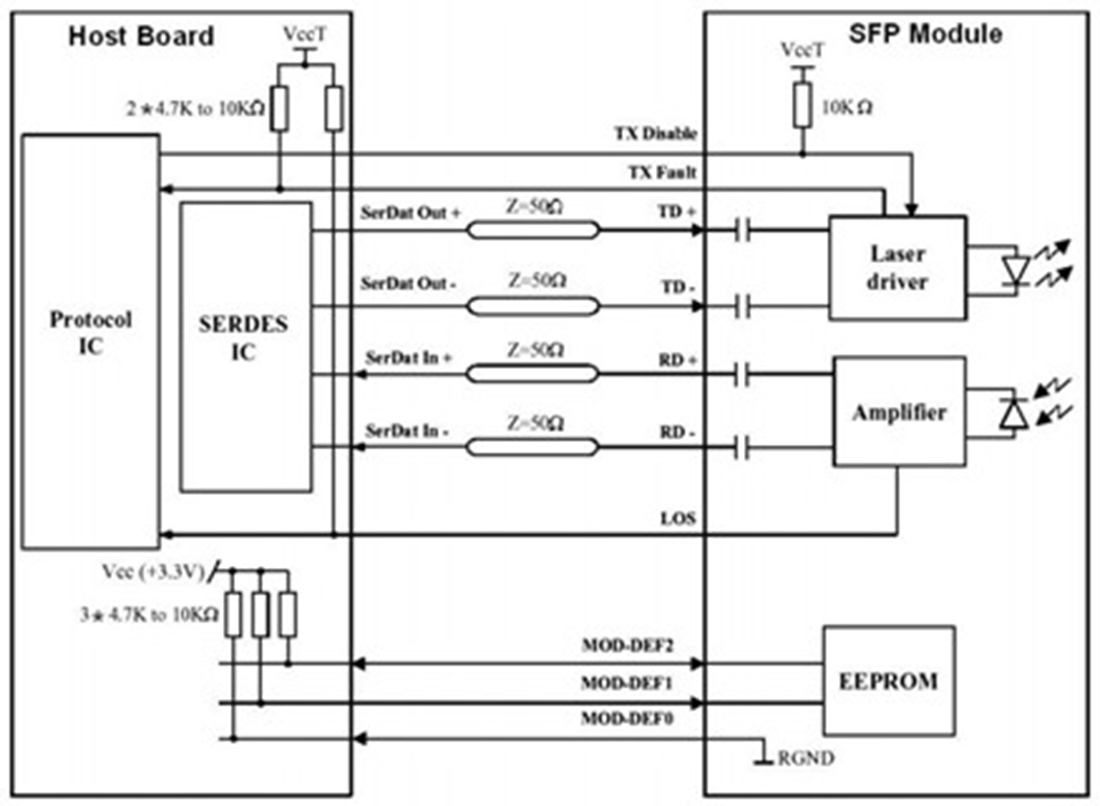

الدائرة الموصى بها
الدائرة الموصى بها لمضيف SFP

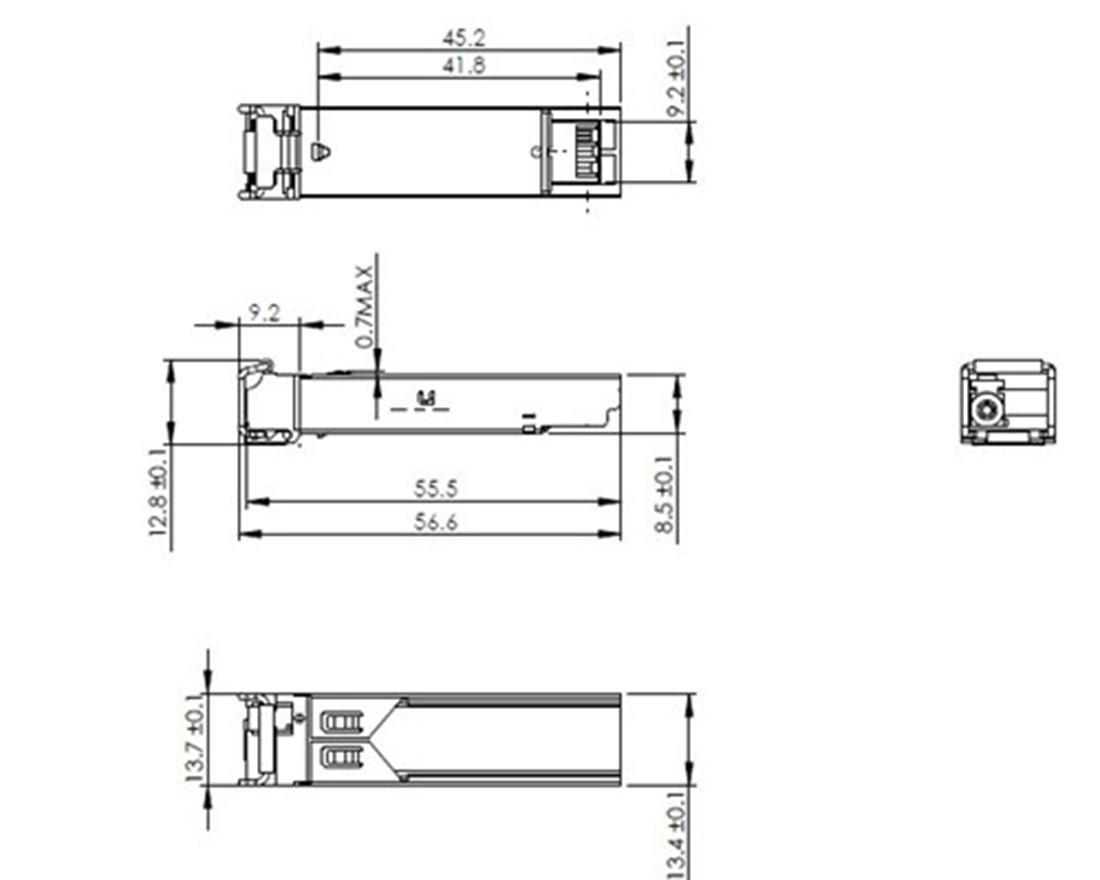

الأبعاد الميكانيكية
الرسم الميكانيكي
