RSPD-03C40-XX

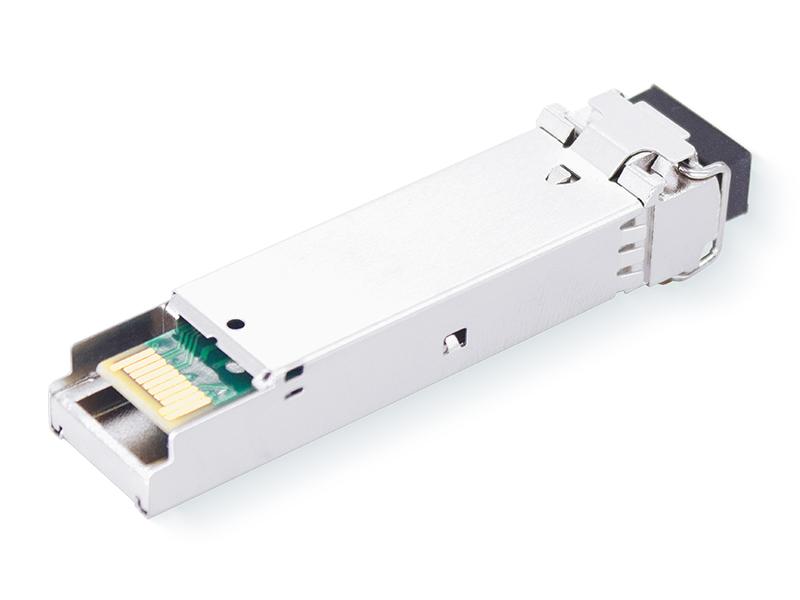

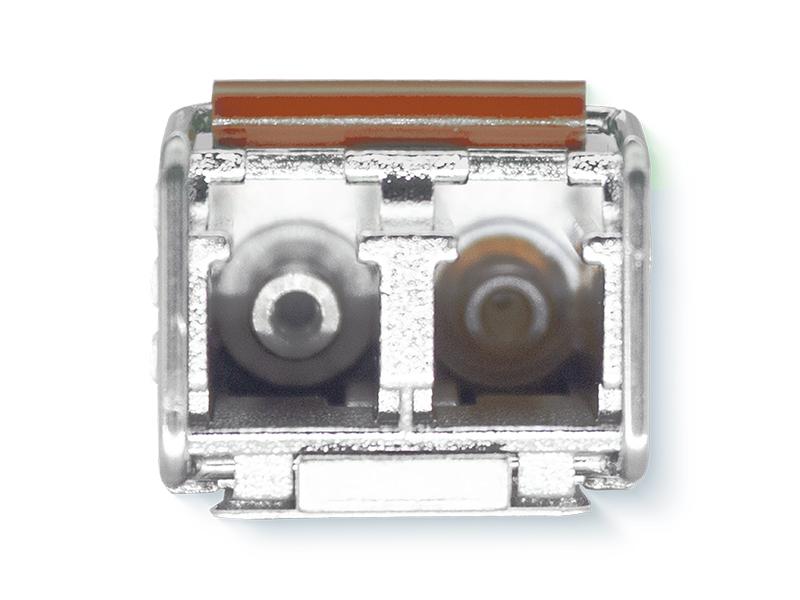

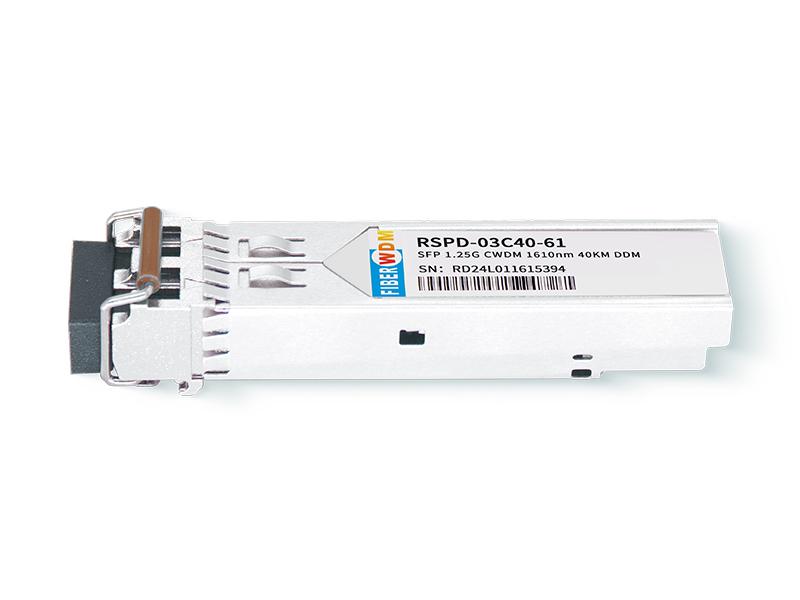

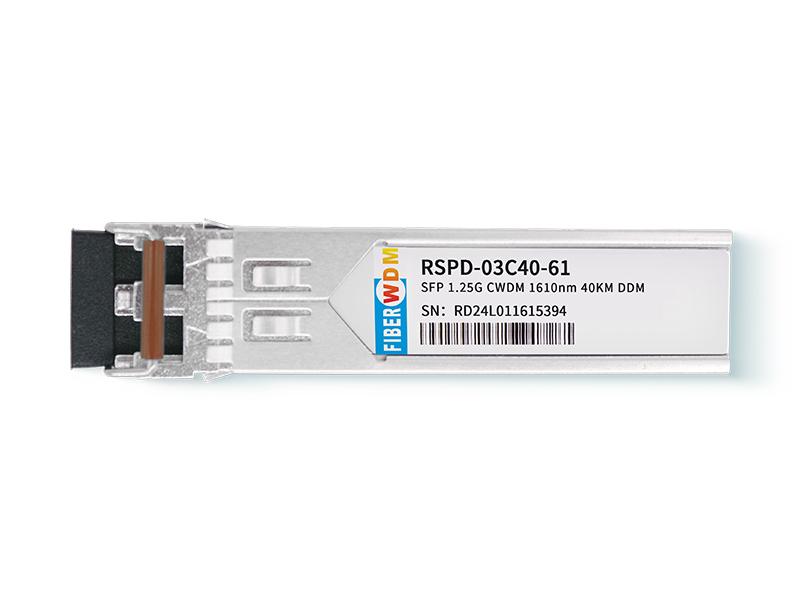

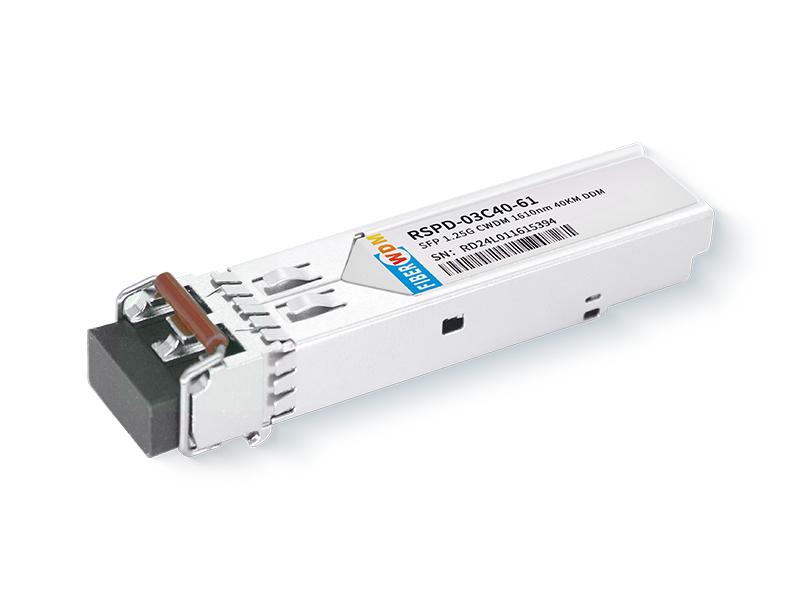

جهاز إرسال واستقبال SFP بتقنية CWDM بسرعة 1.25 جيجابت/ثانية، بمدى 40 كم، قابل للتوصيل السريع، ثنائي الاتجاه، موصل LC، جهد +3.3 فولت، نطاق الطول الموجي 1270 نانومتر ~ 1610 نانومتر، CWDM DFB، أحادي النمط، DDM
وصف
جهاز الإرسال والاستقبال أحادي النمط من سلسلة RSPD-03C40-XX هو وحدة صغيرة الحجم قابلة للتوصيل، مصممة لاتصالات البيانات الضوئية ثنائية الاتجاه، مثل Gigabit Ethernet 1000BASE-ZX و Fiber Channel 1x SM-LC-L FC-PI. يأتي مزودًا بموصل SFP ذي 20 سنًا، مما يتيح إمكانية التوصيل السريع. صُممت هذه الوحدة خصيصًا للألياف أحادية النمط، وتعمل عند طول موجي اسمي CWDM. تتوفر ثمانية عشر طولًا موجيًا مركزيًا، تتراوح أطوالها الموجية من 1270 نانومتر إلى 1610 نانومتر، بزيادة قدرها 20 نانومتر بين كل طول موجي وآخر.
يستخدم قسم الإرسال ليزرًا متعدد الآبار الكمومية بتقنية CWDM DFB، وهو ليزر من الفئة 1 متوافق مع معيار السلامة الدولي IEC-60825. أما قسم الاستقبال فيستخدم مضخمًا أوليًا مدمجًا لكاشف InGaAs (IDP) مثبتًا في موصل بصري، بالإضافة إلى دائرة متكاملة لمضخم لاحق محدد. صُممت سلسلة RSPD-03C40-XX لتتوافق مع معيار SFF-8472.
أعلى التقييمات المطلقة
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
|
درجة حرارة التخزين |
TS |
-40 |
|
+85 |
درجة مئوية |
|
جهد التغذية |
VCC |
-0.5 |
|
3.6 |
V |
|
الرطوبة النسبية |
RH |
0 |
|
90 |
% |
بيئة التشغيل الموصى بها:
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
|
درجة حرارة تشغيل العلبة |
Tc |
0 |
|
+70 |
درجة مئوية |
|
جهد التغذية |
VCC |
3.15 |
|
3.45 |
V |
|
التيار الكهربائي |
المحكمة الجنائية الدولية |
|
|
300 |
مللي أمبير |
|
معدل البيانات |
جي بي إي |
|
1.25 |
|
جيجابت في الثانية |
|
نادي كرة القدم |
|
1.063 |
|
جيجابت في الثانية |
الخصائص الكهربائية (درجة الحرارة القصوى = من 0 إلى 70 درجة مئوية، جهد التغذية = من 3.135 إلى 3.465 فولت)
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
ملحوظة |
|
|
قسم جهاز الإرسال: |
|
||||||
|
معاوقة الدخل التفاضلية |
رين |
85 |
100 |
115 |
Ω |
1 |
|
|
تأرجح إدخال البيانات أحادي الطرف |
فين بي بي |
400 |
|
2000 |
mVp-p |
|
|
|
جهد تعطيل الإرسال |
VD |
2.0 |
|
Vcc |
V |
|
|
|
جهد تمكين الإرسال |
فين |
0 |
|
0.8 |
V |
|
|
|
عطل في الإرسال |
عيب |
Tx_f |
2.0 |
|
|
V |
|
|
طبيعي |
Tx_n |
0 |
|
|
V |
|
|
|
قسم جهاز الاستقبال: |
|
||||||
|
تأرجح مخرج البيانات أحادي الطرف |
Vout,pp |
370 |
|
1800 |
mv |
|
|
|
عطل في خط الرؤية |
خطأ فيلوس |
2 |
|
Vcc |
V |
|
|
|
مستوى الرؤية طبيعي |
معيار Vlos |
0 |
|
0.8 |
V |
|
|
المعلمات البصرية (TOP = من 0 إلى 70 درجة مئوية، VCC = من 3.135 إلى 3.465 فولت)
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
ملحوظة |
|
قسم جهاز الإرسال: |
||||||
|
الطول الموجي المركزي |
λc |
λ-6 |
λ |
λ+6.5 |
نانومتر |
|
|
عرض النطاق الطيفي (-20 ديسيبل) |
△λ |
|
|
1 |
نانومتر |
|
|
نسبة كبح الوضع الجانبي |
SMSR |
30 |
|
|
ديسيبل |
|
|
قدرة الخرج البصري |
شفاه ممتلئة |
-5 |
|
0 |
ديسيبل ميلي واط |
1 |
|
زمن الصعود/الهبوط البصري |
tr / tf |
|
|
260 |
ملاحظة: |
2 |
|
نسبة الانقراض |
غرفة الطوارئ |
8.2 |
|
|
ديسيبل |
|
|
قناع للعين للإخراج البصري |
متوافق مع معيار IEEE802.3z (فئة 1 للسلامة من الليزر) |
|
||||
|
قسم جهاز الاستقبال: |
|
|||||
|
الطول الموجي للإدخال البصري |
λc |
1260 |
|
1620 |
نانومتر |
|
|
زيادة الحمل على جهاز الاستقبال |
بول |
-8 |
|
|
ديسيبل ميلي واط |
3 |
|
حساسية الوصفة الطبية |
سين |
|
|
-24 |
ديسيبل ميلي واط |
3 |
|
تأكيد RX_LOS |
لوس أنجلوس |
-40 |
|
|
ديسيبل ميلي واط |
|
|
إلغاء تأكيد RX_LOS |
لوس دي |
|
|
-25 |
ديسيبل ميلي واط |
|
|
التخلف RX_LOS |
لوس أنجلوس |
0.5 |
|
|
ديسيبل |
|
|
المواصفات العامة: |
||||||
|
معدل نقل البيانات |
BR |
|
1.063/1.25 |
|
جيجابت/ثانية |
|
|
معدل الخطأ في البت |
بير |
|
|
10-12 |
|
|
|
أقصى طول وصلة مدعوم على ألياف أحادية الوضع 9/125 ميكرومتر بسرعة 1.25 جيجابت/ثانية |
LMAX |
|
40 |
|
كم |
|
|
إجمالي ميزانية النظام |
رطل |
21 |
|
|
ديسيبل |
|
ملحوظة
1. يتم إطلاق الطاقة الضوئية في الألياف أحادية النمط.
2. 20-80%.
3. تم القياس باستخدام PRBS 27-1 عند 10-12BER
الأبعاد الميكانيكية
[if gte vml 1]> [endif]
الرسم الميكانيكي
معلومات الطلب:
في الجزء رقم RSPD-03C40-XX، يرمز xx إلى الطول الموجي المركزي، مثل:
27: لـ 1270 نانومتر، 29: لـ 1290 نانومتر، 31: لـ 1310 نانومتر،... 61: لـ 1610 نانومتر.هل تريد معرفة المزيد عن هذا المنتج؟
إذا كنت مهتمًا بمنتجاتنا وترغب في معرفة المزيد من التفاصيل، فيرجى ترك رسالة هنا، وسنرد عليك في أقرب وقت ممكن.
جهاز إرسال واستقبال ضوئي SFP بسرعة 1.25 جيجابت
جهاز إرسال واستقبال ضوئي SFP بتقنية DWDM بسرعة 1.25 جيجابت
جهاز إرسال واستقبال ضوئي SFP ثنائي الاتجاه بسرعة 1.25 جيجابت

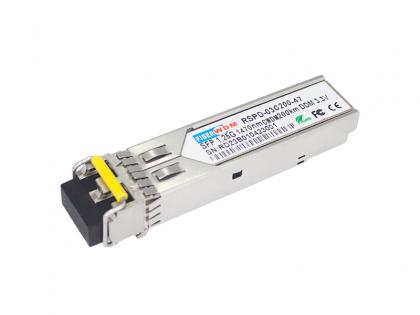

جهاز إرسال واستقبال ضوئي SFP بسرعة 1.25 جيجابت في الثانية، بنطاق ترددي 1270-1610 نانومتر، بتقنية CWDM، وبمدى يصل إلى 200 كيلومتر، بتقنية DDM

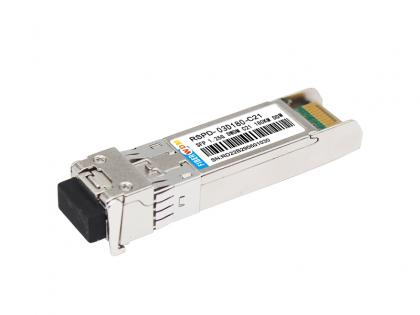

جهاز إرسال واستقبال ضوئي SFP بسرعة 1.25 جيجابت/ثانية، نطاق C17-C61، بتقنية DWDM، بمدى يصل إلى 180 كيلومترًا.
