DVS Integrated Optical Module
وحدة بصرية متكاملة DVS

وحدة بصرية متكاملة DVS

سمات

  • نظام متكامل للغاية (UNL، AOM، EDFA، كاشف)
  • درجة حرارة التشغيل: -15 إلى 55 درجة مئوية
  • موثوقية عالية واستقرار
  • وضع التحكم المرن
  • قناة واحدة / قناتين
استفسر الآن تحميل
فئات
  • تفاصيل المنتج

وحدة بصرية متكاملة DVS

يعتمد نظام استشعار الاهتزاز بالألياف الموزعة (DAS) على مبدأ OTDR الطوري، ويستخدم أليافًا بصرية عادية واحدة كناقل، حيث يتم الكشف عن الضوء المتناثر من نوع رايلي داخل الألياف، والحصول على معلومات الطور والشدة، لتحقيق الكشف عن الاهتزازات والإشارات الأخرى، ويستخدم على نطاق واسع في خطوط أنابيب النفط والغاز، وأمن المحيط، والنقل بالسكك الحديدية عالية السرعة، وغيرها من المجالات.

في مجال الاستشعار الصوتي الموزع بالألياف الضوئية، الألياف الضوئية بتقنية WDM أطلقت الشركة وحدة DVS المتكاملة، التي تضم ليزرًا فائق الدقة ذو عرض خط طيفي ضيق للغاية (<3 كيلوهرتز)، ومضخمًا نبضيًا (80 ميجا أوم)، وكاشفًا لشدة التماسك، مما يوفر نسبة إشارة إلى ضوضاء أعلى من الكواشف الشائعة. تتميز هذه الوحدة بتكاملها العالي، وصغر حجمها، وموثوقيتها الفائقة.

سمات

  • نظام متكامل للغاية (UNL، AOM، EDFA، كاشف)
  • درجة حرارة التشغيل: -15 إلى 55 درجة مئوية
  • موثوقية عالية واستقرار
  • وضع التحكم المرن
  • قناة واحدة / قناتين

التطبيقات

  • خطوط أنابيب النفط والغاز
  • أمن المحيط
  • النقل بالسكك الحديدية عالية السرعة
  • كابلات الطاقة

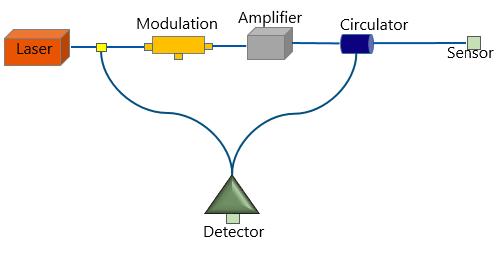

المسار البصري

DVS Integrated Module

مواصفات المنتج

طراز المنتج: FW-DVSXXX

حدود

مين

النوع.

الأعلى

وحدة

مسافة الاستشعار

- - 40 كم

الطول الموجي المركزي

-

1550.12

- نانومتر

عرض السطر

- - 3

خز

عرض النبضة

60 100 - ns

معدل التكرار

- 1 20

كيلوهرتز

ذروة القدرة البصرية النبضية

- 23 30

ديسيبل ميلي واط

وقت الشروق/الهبوط

- - 30 ns

مقاومة الدخل

- 50 -

أوم

تردد التحويل

- 80 -

ميجاهرتز

الطول الموجي

800~1700

نانومتر

يكسب

30 ألف

V/A

وضع الاقتران

مكيف هواء

-

عرض النطاق الترددي

100

ميجاهرتز

نمط التعديل

خارجي

-

ملاحظة: 1) يمكن اختيار قناة واحدة أو قناتين؛ XXX: 366- قناة واحدة، 381- قناتين

2) برنامج تشغيل AOM مدمج

حدود

مؤشر

ملاحظة

كهربائي

مزود الطاقة

تيار مستمر +12 فولت/أرضي

استهلاك الطاقة

<24 واط

درجة حرارة كاملة

ميكانيكياً

أبعاد

180 × 140 × 30 مم

نوع ذيل الخنزير

SMF

تواصل

موصل

4PIN

مستوى

RS232

واجهة المستخدم

قراءة وتعيين المعلمات

المعلمة

مين

الأعلى

وحدة

درجة حرارة التشغيل

-15 +55 درجة مئوية

درجة حرارة التخزين

-20 +70 درجة مئوية

الرطوبة المرتبطة

5 95 %

للحصول على معلومات حول الطلبات والحلول المخصصة، يرجى الاتصال بنا : مبيعات@ fiberwdm.com

هل تريد معرفة المزيد عن هذا المنتج؟

أرسل أ رسالة
ترك رسالة

إذا كنت مهتمًا بمنتجاتنا وترغب في معرفة المزيد من التفاصيل، فيرجى ترك رسالة هنا، وسنرد عليك في أقرب وقت ممكن.

المنتجات ذات الصلة

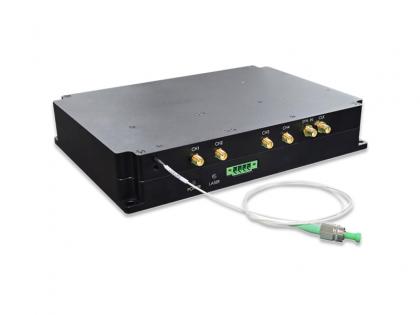

DAS Integrated Optical Module（Raman） وحدة بصرية متكاملة لنظام DAS (رامان)
