200G QSFP-DD SR8
منتجات
بيت /

أجهزة الإرسال والاستقبال الضوئية

/

جهاز إرسال واستقبال ضوئي 200G

/200G QSFP-DD SR8

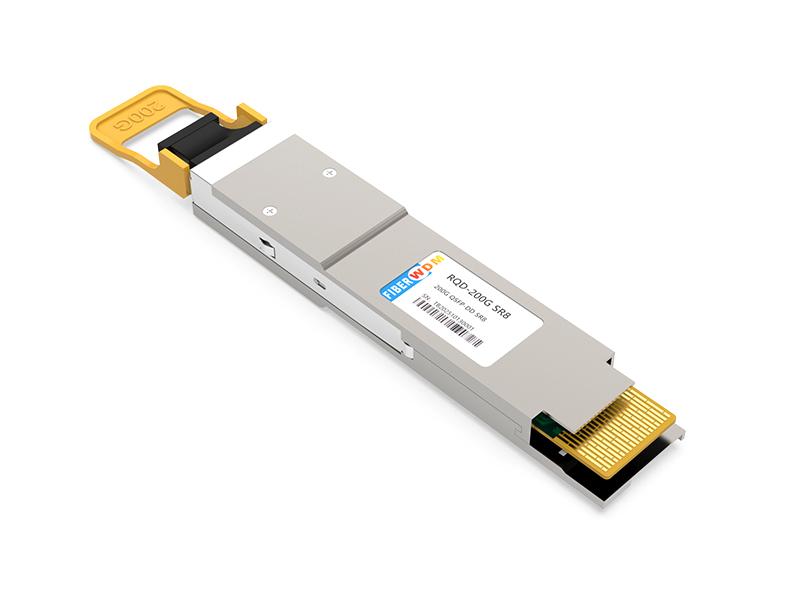

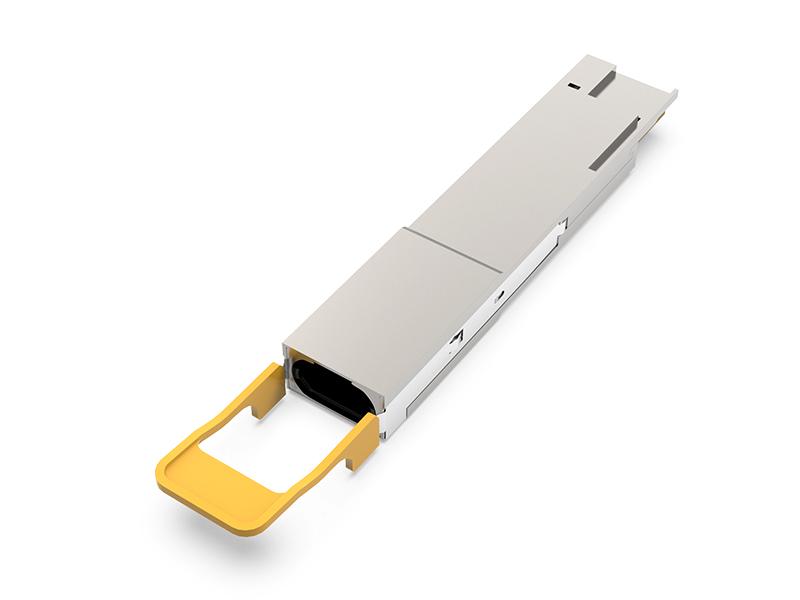

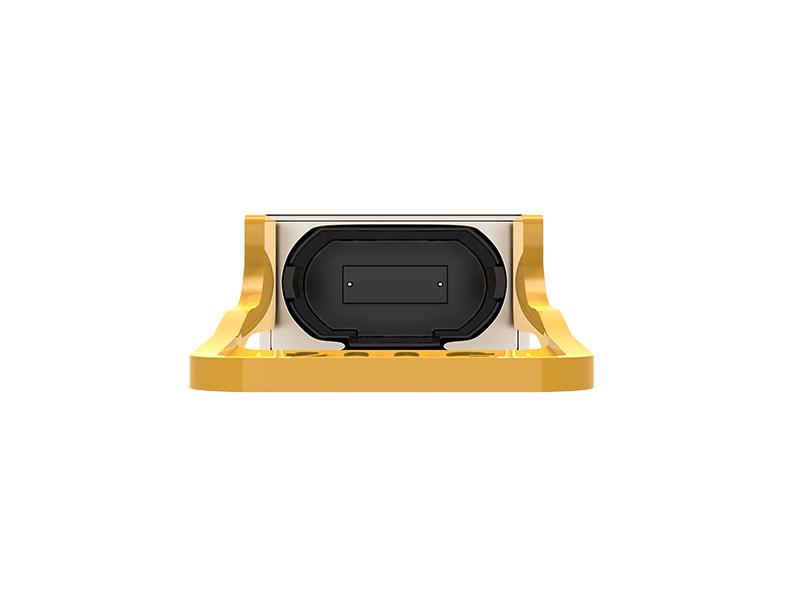

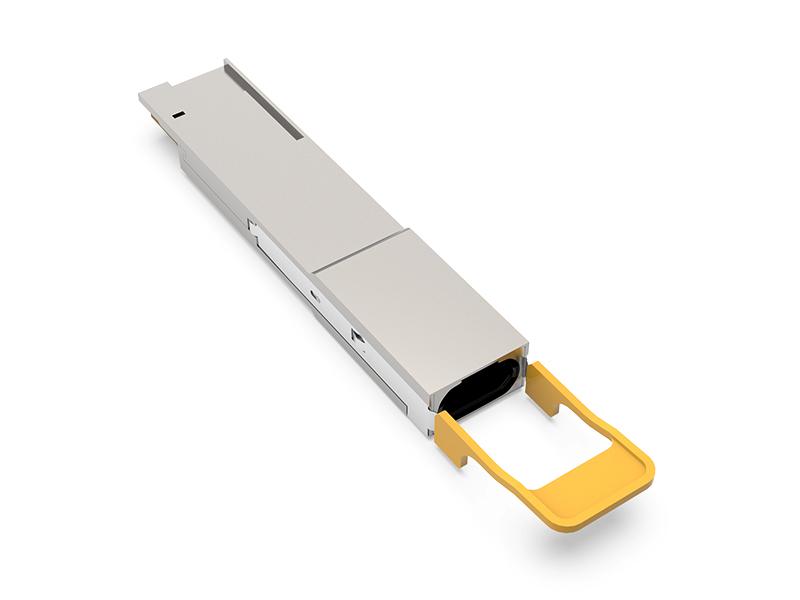

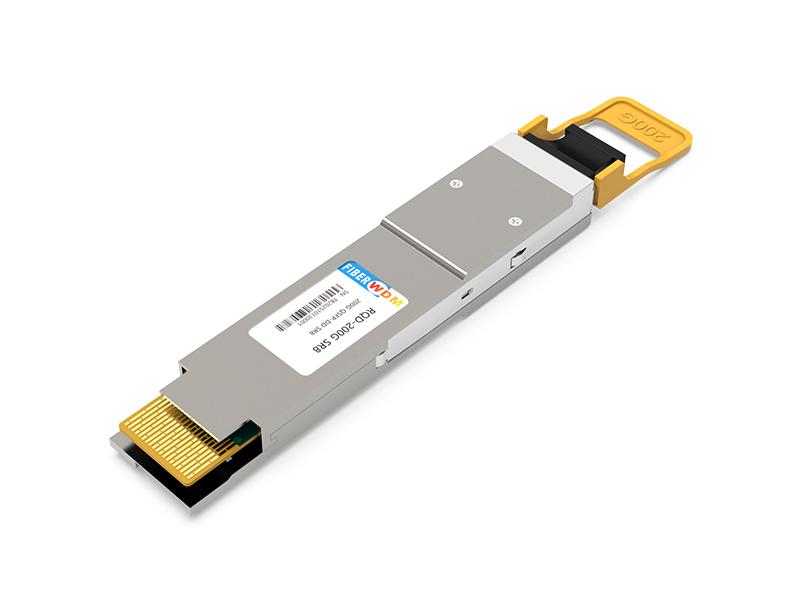

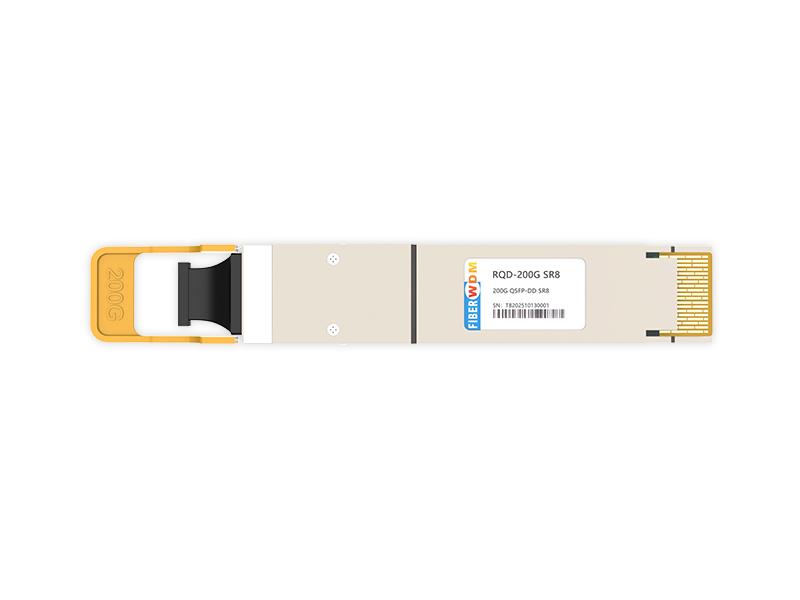

200G QSFP-DD SR8 Transceiver
200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver

200G QSFP-DD SR8

سمات:

  • معدل نقل بيانات يصل إلى 28.05 جيجابت في الثانية لكل قناة باستخدام تعديل NRZ
  • يدعم واجهة كهربائية 200GAUI-8
  • مصفوفة VCSEL متكاملة بتردد 850 نانومتر ومصفوفة PD
  • عامل الشكل QSFP-DD القابل للتوصيل السريع
  • يدعم MPO-16 APC أو 2*MPO-12 UPC
  • متوافق مع معيار QSFP-DD للأجهزة
  • متوافق مع معيار CMIS 4.0
  • أقصى استهلاك للطاقة 3.5 واط
  • مصدر طاقة واحد 3.3 فولت
  • درجة حرارة تشغيل العلبة من 0 درجة مئوية إلى 70 درجة مئوية
  • ليزر من الفئة 1
  • متوافق مع توجيهات RoHS
استفسر الآن تحميل
فئات
  • تفاصيل المنتج

200G QSFP-DD SR8 RQD-200GSR8

أعلى التقييمات المطلقة

المعلمة

رمز

مين

الأعلى

وحدة

درجة حرارة التخزين

TS

-40

85

درجة مئوية

جهد مصدر الطاقة

VCC

-0.3

3.6 V

جهد دخل التحكم

السادس

-0.3

3.465

V

الرطوبة النسبية (بدون تكثف)

RH

15 85 %

ظروف التشغيل الموصى بها

المعلمة

رمز

دقيقة.

عادي

الأعلى.

وحدة

ملحوظات

درجة حرارة علبة التشغيل

توب

70 درجة مئوية

جهد مصدر الطاقة

VCC

3.135

3.3

3.465

V

أقصى استهلاك للطاقة

أقصى ضغط

3.5 دبليو

معدل الإشارات لكل حارة

شركة ذات مسؤولية محدودة

1.25-

28.05

جيجابت في الثانية

1

تحميل خرج بيانات Rx التفاضلية

100

أوم

مسافة التشغيل (OM3)

70 م

مسافة التشغيل (OM4)

100 م

ملحوظات:

1. بالنسبة لمعدل أقل من 25.78 جيجابت/ثانية، يجب أن يكون وضع CDR في وضع التجاوز

المواصفات البصرية لجهاز الإرسال

المعلمة

رمز

دقيقة.

عادي

الأعلى.

وحدة

الطول الموجي المركزي

λC

840

850 860 نانومتر

عرض الطيف RMS

∆λrms

0.6 نانومتر

متوسط قوة الإطلاق، لكل مسار

AOPL

-6.4

3

ديسيبل ميلي واط

سعة التعديل البصري (OMAouter)، لكل مسار

توما

-6.4

3.5

ديسيبل ميلي واط

متوسط قوة الإطلاق لجهاز الإرسال المتوقف، لكل مسار

الأنيق

-30

ديسيبل ميلي واط

نسبة الانقراض، لكل مسار

غرفة الطوارئ

2

ديسيبل

تحمل فقدان العودة البصرية

-12

ديسيبل

تعريف قناع العين لجهاز الإرسال تعريف قناع العين {X1، X2، X2، Y1، Y2، Y3}

{0.3,0.38,0.45,0.35,0.41,0.5}

المواصفات البصرية لجهاز الاستقبال

المعلمة

رمز

دقيقة.

عادي

الأعلى

وحدة

الطول الموجي المركزي

λC

840 860 نانومتر

عتبة الضرر

3.4

ديسيبل ميلي واط

متوسط قوة الاستقبال، لكل مسار

-10.3 2.4

ديسيبل ميلي واط

حساسية المستقبل تحت الضغط (OMA)

سوما

-5.2

ديسيبل ميلي واط

انعكاس جهاز الاستقبال

-12

ديسيبل

تأكيد خط الرؤية

لوسا

-30

ديسيبل ميلي واط

إلغاء تأكيد خط البصر

فقدان الذاكرة

-10.5

ديسيبل ميلي واط

التخلف في LOS

لوش

0.5

ديسيبل

تعريفات الدبابيس

200G QSFP-DD SR8 Transceiver

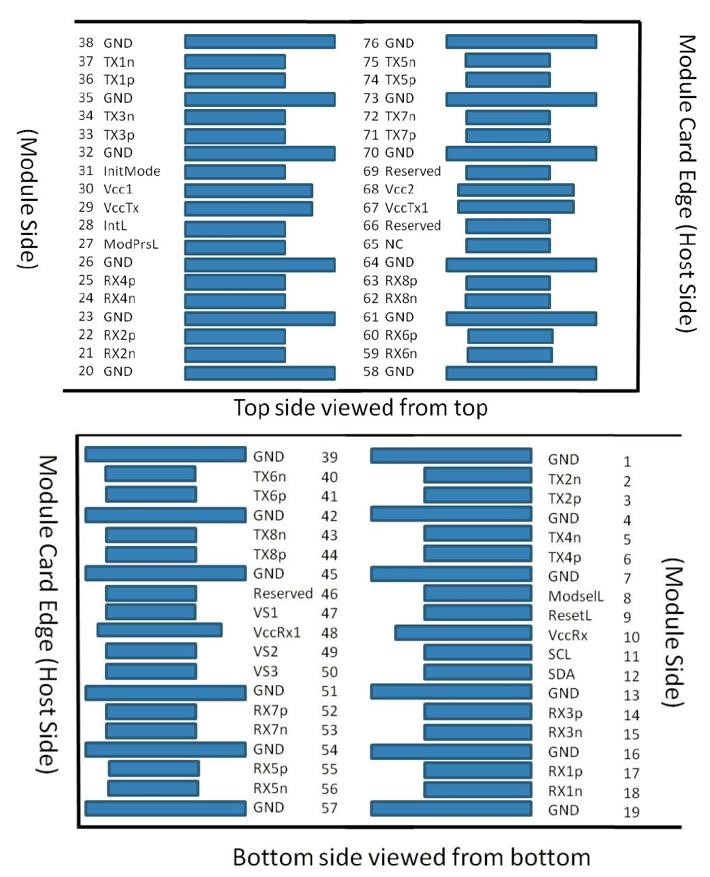

الشكل 1 - تخطيط لوحة الوحدة

دبوس

منطق

رمز

وصف

دبوس منطق رمز

وصف

1

أرضي

أرضي

39 أرضي

أرضي

2

سرطان الدم النخاعي المزمن من النوع الأول

Tx2n

إدخال البيانات المعكوسة لجهاز الإرسال

40

سرطان الدم النخاعي المزمن من النوع الأول

Tx6n

إدخال البيانات المعكوسة لجهاز الإرسال

3

سرطان الدم النخاعي المزمن من النوع الأول

Tx2p

مدخل بيانات غير معكوس لجهاز الإرسال

41

سرطان الدم النخاعي المزمن من النوع الأول

Tx6p

مدخل بيانات غير معكوس لجهاز الإرسال

4

أرضي

أرضي

42

أرضي

أرضي

5

سرطان الدم النخاعي المزمن من النوع الأول

Tx4n

إدخال البيانات المعكوسة لجهاز الإرسال

43

سرطان الدم النخاعي المزمن من النوع الأول

Tx8n

إدخال البيانات المعكوسة لجهاز الإرسال

6

سرطان الدم النخاعي المزمن من النوع الأول

Tx4p

مدخل بيانات غير معكوس لجهاز الإرسال

44

سرطان الدم النخاعي المزمن من النوع الأول

Tx8p

مدخل بيانات غير معكوس لجهاز الإرسال

7

أرضي

أرضي

45

أرضي

أرضي

8

LVTTL-I

مودسيل

تحديد الوحدة

46

محجوز

9

LVTTL-I

إعادة الضبط

إعادة ضبط الوحدة

47

VS1

خاص بمورد الوحدة 1

10

VccRx

مستقبل مزود الطاقة +3.3 فولت

48

VccRx1

مصدر طاقة 3.3 فولت

11

LVCMOS-I/O

SCL

ساعة واجهة تسلسلية ثنائية الأسلاك

49

VS2

خاص بمورد الوحدة 2

12

LVCMOS-I/O

السبتيين

بيانات واجهة تسلسلية ثنائية الأسلاك

50

VS3

خاص بمورد الوحدة 3

13

أرضي

أرضي

51

أرضي

أرضي

14

CML-O

Rx3p

مخرج بيانات غير معكوس لجهاز الاستقبال

52

CML-O

Rx7p

مخرج بيانات غير معكوس لجهاز الاستقبال

15

CML-O

Rx3n

مخرج بيانات معكوسة من جهاز الاستقبال

53

CML-O

Rx7n

مخرج بيانات معكوسة من جهاز الاستقبال

16

أرضي

أرضي

54

أرضي

أرضي

17

CML-O

Rx1p

مخرج بيانات غير معكوس لجهاز الاستقبال

55

CML-O

Rx5p

مخرج بيانات غير معكوس لجهاز الاستقبال

18

CML-O

Rx1n

مخرج بيانات معكوسة من جهاز الاستقبال

56

CML-O

Rx5n

مخرج بيانات معكوسة من جهاز الاستقبال

19

أرضي

أرضي

57

أرضي

أرضي

20

أرضي

أرضي

58

أرضي

أرضي

21

CML-O

Rx2n

مخرج بيانات معكوسة من جهاز الاستقبال

59

CML-O

Rx6n

مخرج بيانات معكوسة من جهاز الاستقبال

22

CML-O

Rx2p

مخرج بيانات غير معكوس لجهاز الاستقبال

60

CML-O

Rx6p

مخرج بيانات غير معكوس لجهاز الاستقبال

23

أرضي

أرضي

61

أرضي

أرضي

24

CML-O

Rx4n

مخرج بيانات معكوسة من جهاز الاستقبال

62

CML-O

Rx8n

مخرج بيانات معكوسة من جهاز الاستقبال

25

CML-O

Rx4p

مخرج بيانات غير معكوس لجهاز الاستقبال

63

CML-O

Rx8p

مخرج بيانات غير معكوس لجهاز الاستقبال

26

أرضي

أرضي

64

أرضي

أرضي

27

LVTTL-O

ModPrsL

الوحدة موجودة

65

كارولاينا الشمالية

غير متصل

28

LVTTL-O

IntL

مقاطعة

66

محجوز

الأبعاد الميكانيكية

200G QSFP-DD SR8

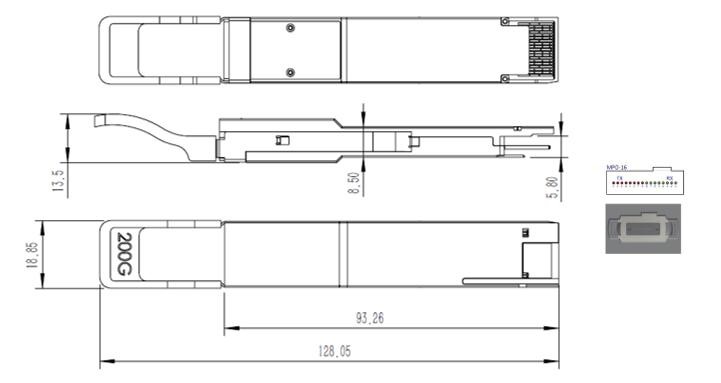

الشكل 2 – الأبعاد الميكانيكية لـ MPO16

200G QSFP-DD SR8

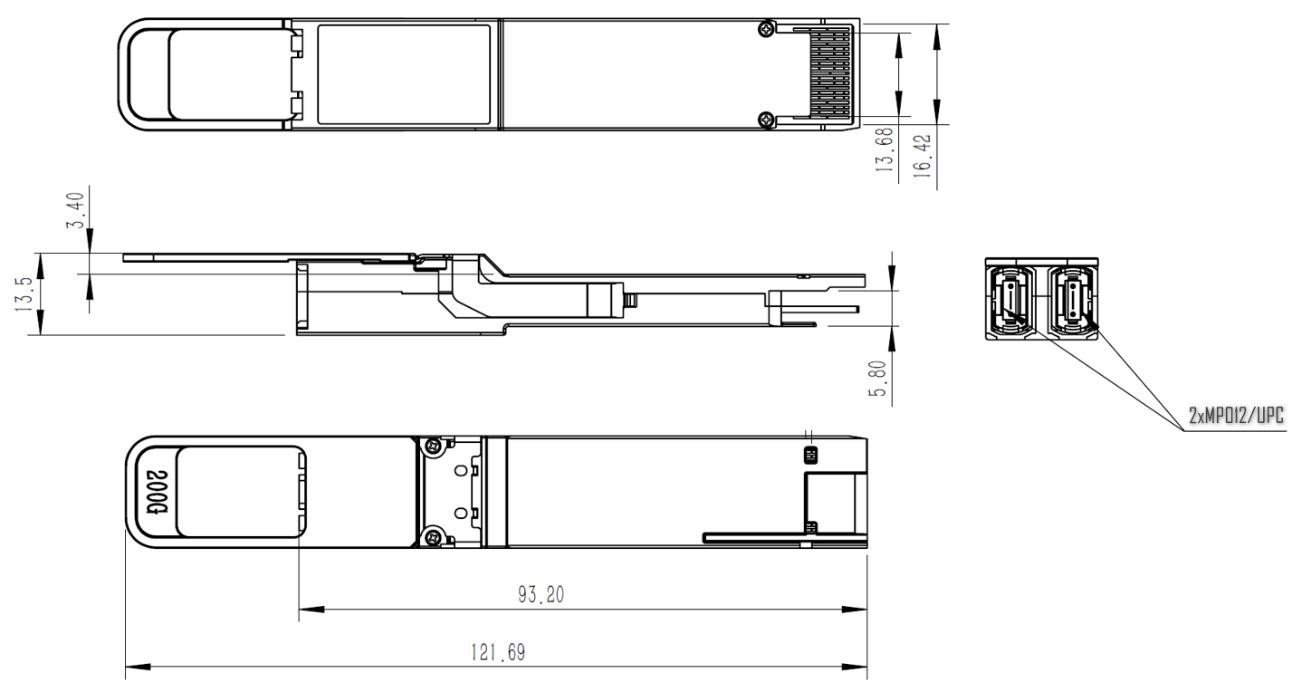

الشكل 3 – الأبعاد الميكانيكية لـ 2*MPO12

معلومات الطلب

رقم القطعة

وصف

RQD-200GSR8

200 جيجابت/ثانية، QSFP-DD، 2*MPO12، UPC، ألياف متعددة الأنماط، 850 نانومتر، SR8، حتى 100 متر

200 جيجابت/ثانية، QSFP-DD، MPO16، APC، MMF، 850 نانومتر، SR8، حتى 100 متر

هل تريد معرفة المزيد عن هذا المنتج؟

أرسل أ رسالة
ترك رسالة

إذا كنت مهتمًا بمنتجاتنا وترغب في معرفة المزيد من التفاصيل، فيرجى ترك رسالة هنا، وسنرد عليك في أقرب وقت ممكن.

  • موضوع : 200G QSFP-DD SR8

المنتجات ذات الصلة
200G QSFP56 FR4 2KM جهاز إرسال واستقبال ضوئي 200G QSFP56 FR4 2KM LC PAM4
ميزة صور أجهزة إرسال واستقبال بأربعة قنوات مزدوجة مصفوفة CWDM متكاملة من LD و PD واجهة توصيل متوافقة مع LC/UPC مصدر طاقة واحد +3.3 فولت تم تنفيذ وظيفة DDM عامل الشكل QSFP56 القابل للتوصيل السريع يصل طول الإرسال إلى 2 كم استهلاك منخفض للطاقة: أقل من 6.5 واط معتمد دوليًا من الفئة الأولى في مجال السلامة من الليزر نطاق درجة حرارة التشغيل: من 0 درجة مئوية إلى +70 درجة مئوية متوافق مع معيار RoHS10 التطبيقات إيثرنت 200GBASE-FR4 توصيلات المحول والموجه مراكز البيانات متطلبات الربط البيني الأخرى بسرعة 200 جيجابت. المعايير IEEE 802.3cd CMIS Rev 4.0 OIF-CEI-04.0 56G-VSR-PAM4 IEEE 802.3bs الملحق 120E SFF-8024 الإصدار 4.6 SFF-8679 Rev1.8 SFF-8665 Rev1.9
اقرأ المزيد
200G QSFP56 SR4 جهاز إرسال واستقبال 200G QSFP56 SR4 100m 850nm PAM4
سمات واجهة بصرية تسلسلية QSFP56 واجهة كهربائية 4x50G PAM4 معاد توقيتها 200GAUI-4 C2M موصل MPO-12 مصفوفة VCSEL رباعية القنوات ومصفوفة كاشف ضوئي PIN رباعية القنوات > أقصى طول للوصلة 70 مترًا على OM3 أو 100 متر على OM4 متوافق مع معايير QSFP MSA عامل الشكل QSFP56 القابل للتوصيل السريع متوافق مع معيار SFF8636 الإصدار 2.10a بروتوكول الدعم ل متوافق مع معيار IEEE 802.3cd استهلاك منخفض للطاقة أقل من 5 واط في نطاق درجة حرارة من 0 إلى 70 درجة مئوية التطبيقات إيثرنت 200GBASE-SR4200G مركز البيانات
اقرأ المزيد
TMUX board لوحة TMUX من نوع 2*100G QSFP28 إلى 200G CFP2 FW842
ميزات المنتج تدعم اللوحة قناتين لنقل متماسك بسرعة 2*100G إلى 200G، مما يتيح نقلًا مزدوجًا على جانب الخط بسرعة 200G. يحتوي على أطوال موجية قابلة للتعديل ويدعم بحد أقصى قناتين من 200 جيجا مع 75 جيجا * 64 موجة أو 200 جيجا مع 100 جيجا * 48 موجة. يتميز بتقنيات تعديل متماسكة ومرنة: DP-16QAM، DP-8QAM، DP-QPSK. يشتمل على تقنيات تصحيح الأخطاء الأمامية المختلفة: oFEC، CFEC، SCFEC، SDFEC. وهو يدعم وظائف الوصول المرنة للخدمة: 100GE، و100GE KR4، وOTU4، و100G FlexE. يوفر البرنامج وظائف شاملة لمراقبة الأداء والإحصاءات. يدعم إحصائيات أداء Ethernet RMON، ووظائف الكشف عن تأخير DM وPRBS، وإحصائيات أداء OTN PM وSM. يدعم هذا النظام مراقبة دقيقة للغاية في الوقت الفعلي لدرجة حرارة اللوحة والجهد والتيار واستهلاك الطاقة. من جانب العميل، يدعم أنواعًا مختلفة من واجهات الوحدات النمطية: 100GSR4/CWDM4/LR4/PSM4. يدعم منصة إدارة شبكة موحدة مع واجهات SNMP و CLI و Web و NMS (واجهة رسومية) و Netconf Yang.
اقرأ المزيد

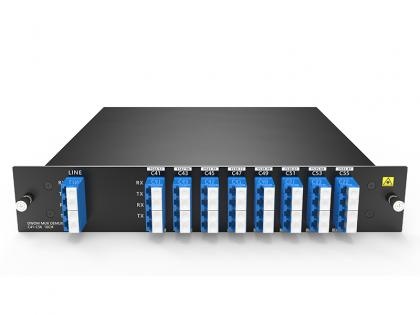

16ch 100G DWDM MUX DEMUX مُضاعِف/مُزيل إرسال الألياف الضوئية المزدوجة 16 قناة C41-C56 DWDM LGX
IL
اقرأ المزيد

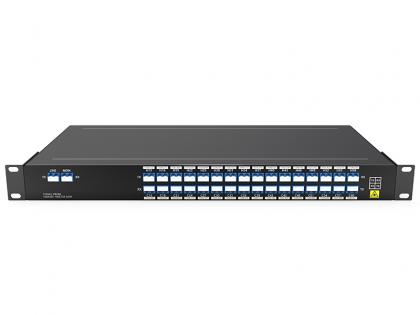

32CH DWDM MUX DEMUX مُضاعِف/مُزيل إرسال DWDM بتردد 150 جيجاهرتز و32 قناة، نطاق 1529.553 نانومتر - 1566.723 نانومتر، مزود بمنفذ مراقبة، وLC/UPC، وحدة رف 1U
IL
اقرأ المزيد
32X32 Fiber Optical Switch 1270-1610nm SM LC/UPC 1U Rack مفتاح ألياف ضوئية 32×32، نطاق 1270-1610 نانومتر، أحادي الوضع، LC/UPC، وحدة رف 1U
التطبيقات توجيه الإشارات الضوئية حماية الوصلات الضوئية الاختبار الآلي اختبار أجهزة متعددة الحوسبة عالية الأداء مراقبة الشبكة وتحديد موقع الأعطال تلقائيًا
اقرأ المزيد
Splitter PLC 1X2 SC/APC 1U Rack مُقسِّم PLC 1X2 SC/APC 1U Rack 440*200*44 مم
سمات: تصميم صغير الحجم فقدان إدخال منخفض و PDL منخفض موثوقية عالية عدد كبير من القنوات نطاق واسع من الأطوال الموجية نطاق واسع لدرجة حرارة التشغيل التغليف والتكوين حسب الطلب
اقرأ المزيد

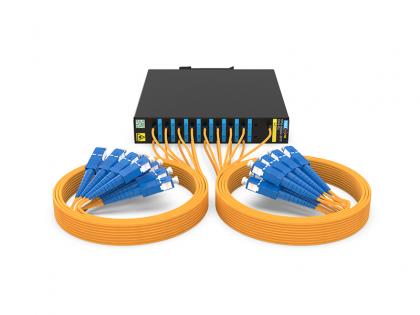

PLC 2.0MM 1.0M Fiber DIN Mounting Box صندوق تركيب DIN مزود بـ 16 منفذ PLC SC/UPC 2.0 مم و1.0 متر من الألياف الضوئية، أبعاده 120 × 110 × 20 مم
