250MSps Dual-channel High-speed Data Acquisition Card
بطاقة جمع بيانات عالية السرعة ثنائية القناة بسرعة 250 ميجا عينة في الثانية بطاقة جمع بيانات عالية السرعة ثنائية القناة بسرعة 250 ميجا عينة في الثانية بطاقة جمع بيانات عالية السرعة ثنائية القناة بسرعة 250 ميجا عينة في الثانية بطاقة جمع بيانات عالية السرعة ثنائية القناة بسرعة 250 ميجا عينة في الثانية بطاقة جمع بيانات عالية السرعة ثنائية القناة بسرعة 250 ميجا عينة في الثانية

بطاقة جمع بيانات عالية السرعة ثنائية القناة بسرعة 250 ميجا عينة في الثانية

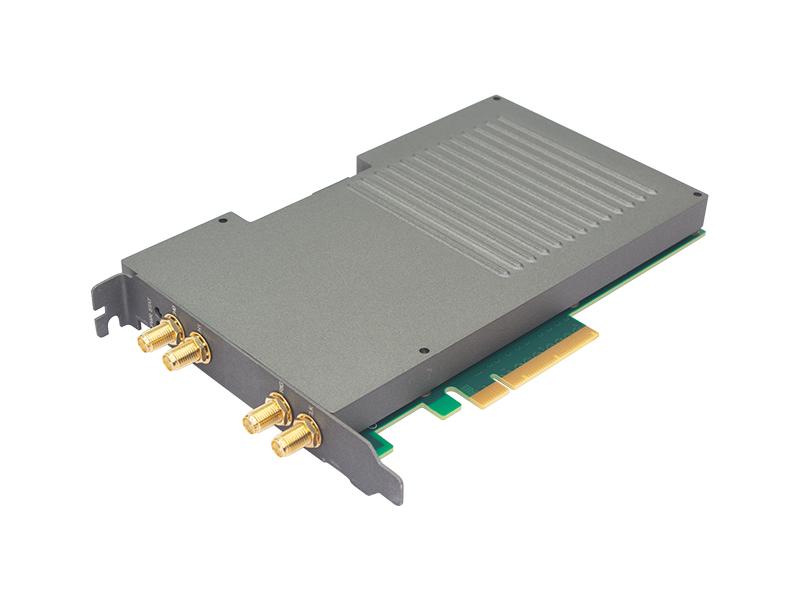

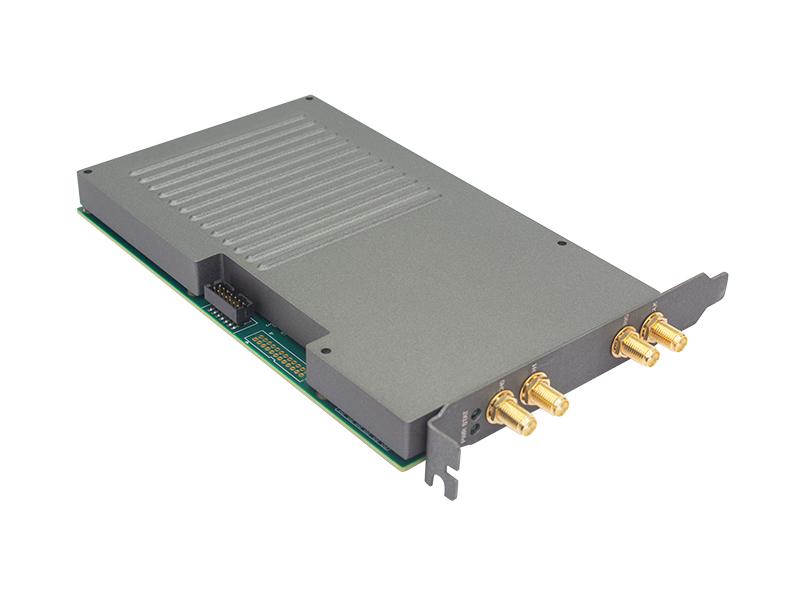

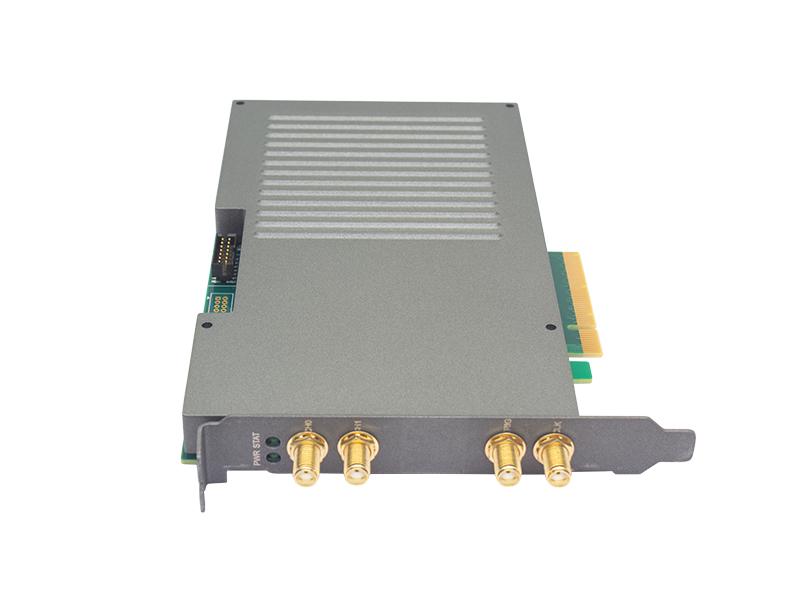

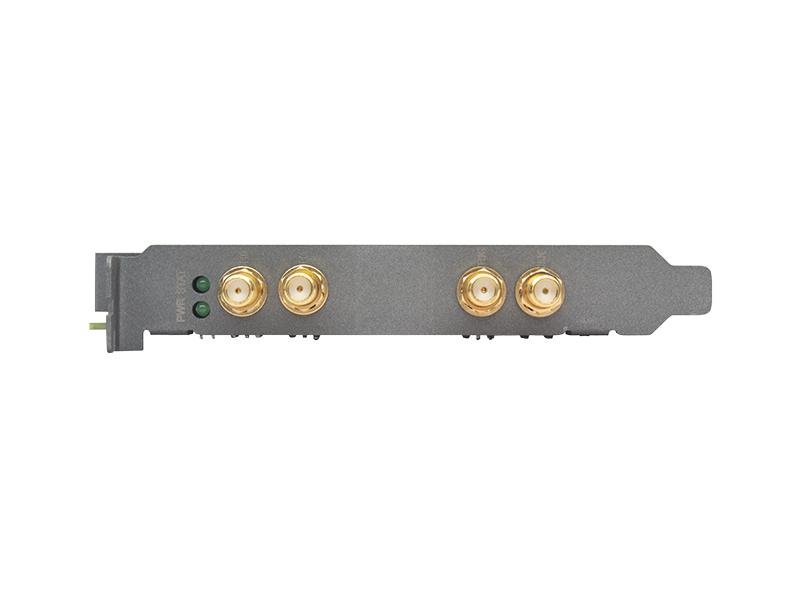

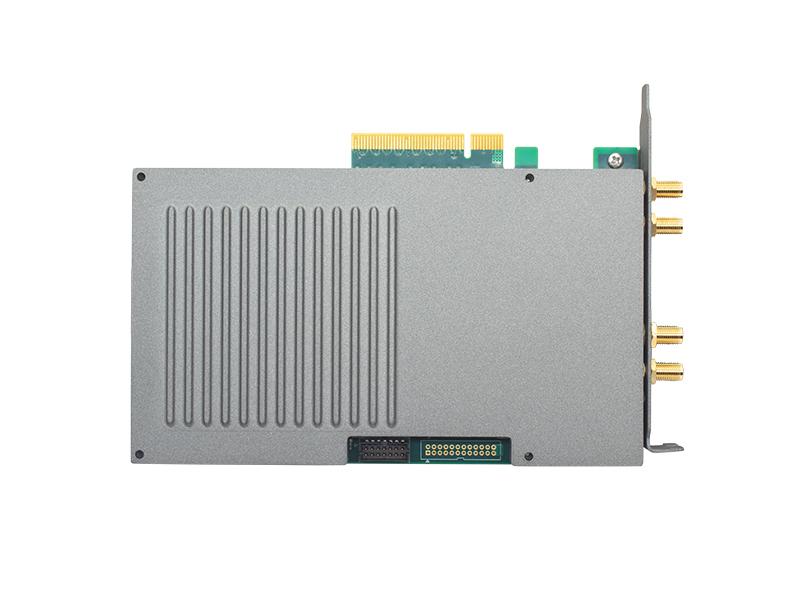

بطاقة PCIe-6920 هي بطاقة PCIe x8 ثنائية القنوات، بدقة 14 بت، تتميز بسرعة عالية في جمع البيانات ومعدل أخذ عينات يصل إلى 250 ميجا عينة في الثانية. تحتوي على شريحة FPGA مدمجة عالية الأداء مزودة بمضاعفات وموارد ذاكرة وصول عشوائي (RAM) وفيرة. بفضل اعتمادها على ذاكرة تخزين مؤقتة عالية السعة وتقنية نقل بيانات عالية السرعة، تدعم البطاقة تحميل البيانات الخام في الوقت الفعلي، حيث تصل سرعة نقل البيانات إلى 2 جيجابايت في الثانية. يتميز برنامج التشغيل الخاص بها بتوافق ممتاز، ويدعم إصدارات متعددة من أنظمة التشغيل Windows 7 وWindows 8 وWindows 10 وCentOS وUbuntu بنظامي 32 و64 بت.

استفسر الآن تحميل
فئات
  • تفاصيل المنتج

بطاقة جمع بيانات عالية السرعة ثنائية القناة بسرعة 250 ميجا عينة في الثانية

تحديد

  • أخذ عينات متزامن في الوقت الحقيقي ثنائي القناة 14 بت
  • معدل أخذ العينات 250 مليون
  • اقتران التيار المستمر، مقاومة دخل 50 أوم
  • نطاق جهد الإدخال: 2 فولت ذروة إلى ذروة
  • نطاق ترددي تناظري من 0 إلى 125 ميجاهرتز
  • 88 ديسيبل SFDR
  • نبضة خرج التشغيل، مدخلات/مخرجات رقمية ذات 16 قناة
  • واجهة نقل بيانات عالية السرعة PCI Express x8 Lane
  • ذاكرة تخزين مؤقتة عالية السرعة بسعة 2 جيجابايت من نوع DDR3

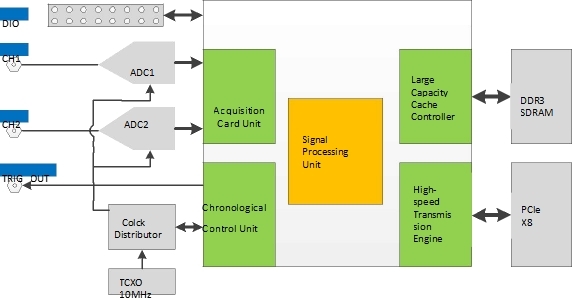

مخطط كتلة النظام

250MSps Dual-channel High-speed Data Acquisition Card

تحديد

قناة الإدخال

رقم قناة الإدخال

2

مقاومة الدخل

50±1%

Ω

نطاق إشارة الإدخال

2Vp-p/10dBm

وضع اقتران الإدخال

التيار المستمر (قابل للتخصيص في اقتران التيار المتردد)

دقة

14

أجزاء

عرض النطاق الترددي (-3 ديسيبل)

0-125 (يمكن تخصيص نطاقات تردد أخرى)

ميجاهرتز

نطاق ديناميكي خالٍ من التشويش (SFDR)

مدخل -1 ديسيبل/200 ميجا عينة في الثانية

fIN=26MHz

88.5

ديسيبل

fIN=42MHz

88.9

ديسيبل

نسبة الإشارة إلى الضوضاء (SNR)

مدخل -1 ديسيبل/250 ميجا عينة في الثانية

fIN=26MHz

70

ديسيبل

fIN=42MHz

72

ديسيبل

متوسط شدة الضوضاء

-140

ديسيبل/هرتز

ساعة مرجعية داخلية

تكرار

10

ميجاهرتز

استقرار

±0.5 (-20-60 درجة مئوية)

جزء في المليون

مخرج الزناد

جهد كهربائي أدنى عالي المستوى

3.3

V

دقة عرض النبضة

4

ns

الحد الأدنى لعرض النبضة

4

ns

المدخلات/المخرجات الرقمية

رقم القناة

16

المستوى القياسي

3.3 فولت LVTTL

قدرة إخراج الطاقة

8 (كحد أقصى)

مللي أمبير

معدل الإشارة

50 (كحد أقصى)

ميجابت في الثانية

ذاكرة تخزين مؤقتة داخلية

2

جيجابايت (DDR3L)

مصدر الطاقة واستهلاك الطاقة

  • جهد التغذية: 12 فولت (طاقة غولد فينغر)
  • استهلاك الطاقة: 18 واط (كحد أقصى)

نطاق درجة الحرارة

  • درجة حرارة التشغيل: -20 إلى 60 درجة مئوية
  • درجة حرارة التخزين: -40 إلى 85 درجة مئوية

الأبعاد الميكانيكية

  • 181 مم (طول) × 111 مم (عرض) × 20 مم (عمق)
