DTS Integrated Module

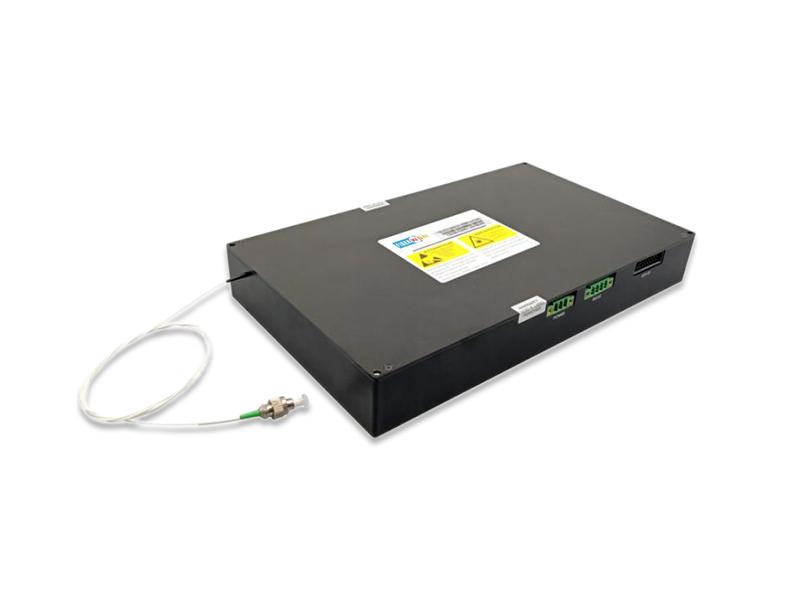

وحدة DTS المتكاملة

وحدة DTS المتكاملة

سمات

  • نظام جمع البيانات المدمج: إخراج درجة الحرارة مباشرة
  • مسافة الاستشعار: 25 كم (SM)، 15 كم (MM)، 5 كم (دقة عالية)
  • تقصير دورة البحث والتطوير لدى العملاء
استفسر الآن تحميل
فئات
  • تفاصيل المنتج

وحدة DTS المتكاملة

تعتمد وحدة استشعار درجة الحرارة الموزعة بالألياف (DTS) على مبدأ تشتت رامان، وتستخدم ليفًا بصريًا واحدًا كناقل، وتستخدم الألياف البصرية داخل ضوء ستوكس وضوء مكافحة ستوكس لقياس درجة الحرارة بدرجات متفاوتة من الحساسية لدقة درجة الحرارة، وتستخدم على نطاق واسع في الطاقة الكهربائية، ومراقبة درجة حرارة الكابلات، وقياس درجة حرارة خطوط أنابيب النفط والغاز والكشف عنها، ومترو الأنفاق، والأنفاق، والمباني، وغيرها من تطبيقات الكشف عن الحرائق.

الألياف الضوئية بتقنية WDM في مجال استشعار درجة الحرارة الموزعة عبر الألياف الضوئية، تم إطلاق وحدة DTS المتكاملة المزودة ببطاقة جمع البيانات، والتي تتضمن مصدر ضوء رامان DTS، ووحدة تقسيم الطول الموجي (WDM)، ووحدة الكشف الضوئي الانهياري (APD)، وبطاقة جمع البيانات، حيث يقوم منفذ الشبكة بإخراج معلومات درجة الحرارة مباشرةً. وتتميز هذه الوحدة بتكاملها العالي، وصغر حجمها، وموثوقيتها العالية.

سمات

  • نظام جمع البيانات المدمج: إخراج درجة الحرارة مباشرة
  • مسافة الاستشعار: 25 كم (SM)، 15 كم (MM)، 5 كم (دقة عالية)
  • تقصير دورة البحث والتطوير لدى العملاء

التطبيقات

  • مراقبة درجة حرارة كابل الطاقة
  • قياس درجة حرارة خطوط أنابيب النفط والغاز
  • الكشف عن الحرائق الكيميائية في حقول النفط
  • أنظمة الكشف عن الحرائق في مترو الأنفاق والأنفاق والمباني

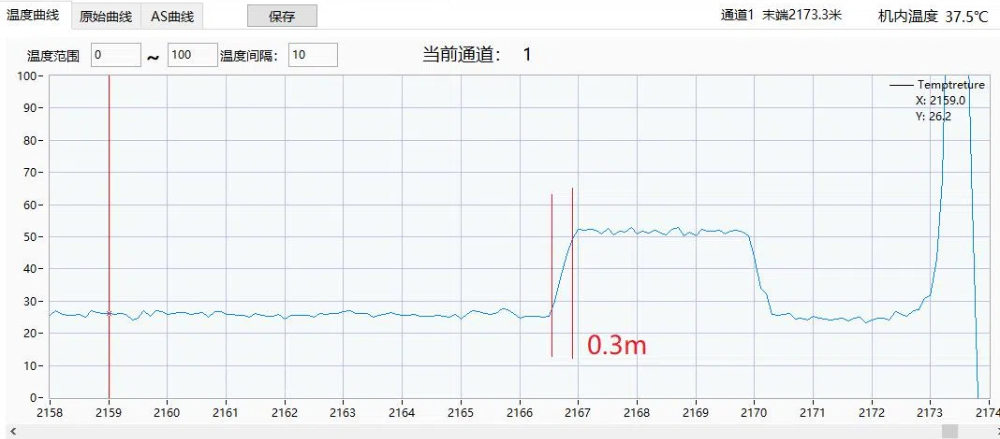

الدقة المكانية

DTS Integrated Module

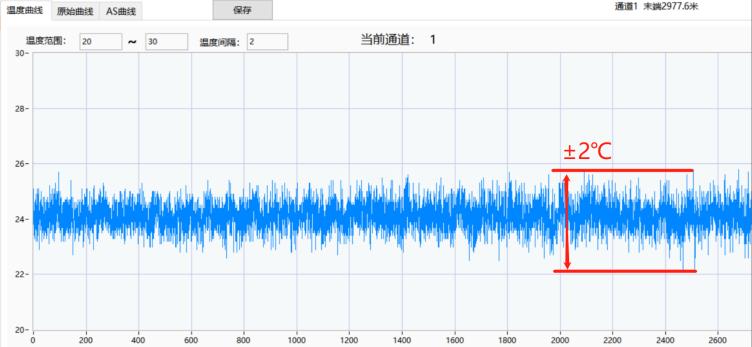

دقة قياس درجة الحرارة

DTS Integrated Module

مواصفات المنتج

حدود متعدد الأوضاع دقة عالية أحادي النمط وحدة

نموذج

FW-DTS-15-1.0

FW-DTS-05-0.3

FW-DTS-25-5.0

-

أقصى مسافة استشعار

15 5 25 كم

دقة أخذ العينات

0.4 0.1 0.4 م

الدقة المكانية

1.0 0.3 5 م

دقة تحديد الموقع

2 0.4 5.0 م

وقت القياس

6 6

180～300

s

دقة قياس درجة الحرارة

±2 ±3 درجة مئوية

نوع الألياف

مم SM -

دقة درجة الحرارة

0.1 درجة مئوية

نطاق درجة الحرارة

-20 إلى +120

درجة مئوية

ملاحظة: 1) يمكن استخدام الوحدة مع مفتاح ضوئي، مثل 1*4 أو 1*8

2) نطاق قياس درجة حرارة أوسع باستخدام ألياف بصرية خاصة

حدود

مؤشر

ملاحظة

كهربائي

مزود الطاقة

تيار مستمر +12 فولت/أرضي

استهلاك الطاقة

أقل من 25 واط

درجة حرارة كاملة

ميكانيكياً

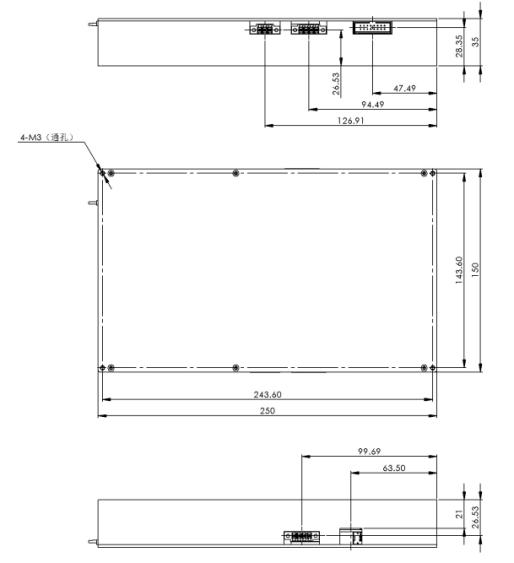

أبعاد

250 × 150 × 35 مم

نوع ذيل الخنزير

62.5 ميكرومتر MM/SM

مخصص

تواصل

الناتج

RS485

مودبوس

RJ45

UDP/TCP-IP

واجهة المستخدم

درجة حرارة الخرج

حدود

مين

الأعلى

وحدة

درجة حرارة التشغيل

-10 +50 درجة مئوية

درجة حرارة التخزين

-40 +70 درجة مئوية

الرطوبة النسبية

5 90 %

ميكانيكياً

DTS Integrated Module

للحصول على معلومات حول الطلبات والحلول المخصصة، يرجى الاتصال بنا: sales@fiberwdm.com
