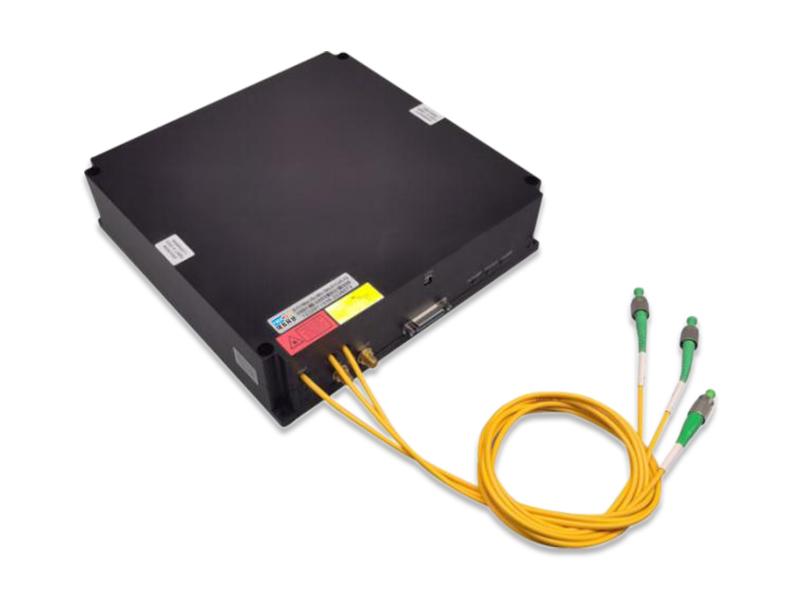

مصدر ضوء نبضي بتقنية ليدار للكشف المتماسك عن الغلاف الجوي
يُعدّ رصد الغلاف الجوي ذا أهمية بالغة في مجال سلامة الطيران والفضاء، والبيئة، والأرصاد الجوية، والتنبؤات الجوية. ويستند هذا الرصد إلى مبدأ إزاحة دوبلر. الألياف الضوئية بتقنية WDM أطلقت وحدة متكاملة لتحسين سهولة وموثوقية بناء النظام.
يعتمد مصدر الضوء LIDAR للكشف المتماسك عن الغلاف الجوي بقوة 300 ميكرو جول على تصميم هيكل MOPA، ويدمج ليزرًا فائق الضيق تم تطويره ذاتيًا، ويمكن أن يصل عرض الخط إلى كيلو هرتز، ويعمل AOM المدمج بتصميم دائرة فريد على قمع تشويه إشارة النبض بشكل فعال، ويحسن مسار التضخيم البصري متعدد المراحل، ويقمع بشكل فعال تشتت بريلوين المثار، ويحقق خرج طاقة نبضية عالية تبلغ 300 ميكرو جول.
|
التطبيقات
|
|
|
الموديل: FW-LiDAR-PS-EXX-TY |
||||
|
مستوى الطاقة |
E01 |
E10 |
E30 |
|
| / |
وضع التشغيل |
نبض |
||
|
حالة الاستقطاب |
رئيس الوزراء بالكامل |
|||
|
طول الموجة العاملة (نانومتر) |
1550±2(ITU) |
|||
|
عرض الخط (كيلوهرتز) |
أقل من 200 |
<5 |
||
|
الناتج |
تردد الإزاحة (ميجاهرتز) |
-160 | 80 | |
|
نسبة إيقاف النبضة (ديسيبل) |
≥100 |
|||
|
التكرار (كيلوهرتز) |
التزامن الداخلي والخارجي |
|||
|
عرض النبضة الافتراضي (نانو ثانية) |
250 | 200 | 600 | |
|
أقصى طاقة نبضة واحدة (ميكرو جول) |
≥10 |
≥100 |
≥300 |
|
|
ذروة القدرة الضوئية (واط) |
≥50 |
≥500 |
||
|
متوسط القدرة الضوئية (واط) |
≥0.1@20 كيلو هرتز |
≥1@10 كيلو هرتز |
≥3@10KH |
|
|
جهاز تدوير |
√ | |||
|
مفتاح بصري 1*4 |
√ | ✖ | ||
|
نسبة الانقراض الاستقطابي (ديسيبل) |
≥18 |
|||
|
نوع ألياف الإخراج |
PM1550 |
PLMA-GDF-25/300 |
||
|
الضوء الجوهري |
الناتج الطيفي الجوهري |
0.9~1.5 |
≥1.5 |
|
|
درجة حرارة التشغيل (درجة مئوية) |
T2: -40~60 |
T1:-10~60؛ T2:-40~60 |
||
|
درجة حرارة التخزين (درجة مئوية) |
-40~85 |
|||
|
مصدر الطاقة (فولت) |
24 |
18-24 |
||
|
المزامنة الخارجية |
5.5 فولت ≥ مستوى عالٍ > 3 فولت، مستوى منخفض < 0.4 فولت، عرض النبضة (الإشارة الكهربائية) > 100 نانوثانية؛ مطابقة المعاوقة 50 أوم أو معاوقة عالية، واجهة SMA |
|||
|
الأبعاد (مم) |
180*150*45 |
200*200*50 |
||
|
استهلاك الطاقة (واط) |
≤25 |
≤65 |
≤100 |
|
|
الوزن (كجم) |
≤1.2 |
≤2.2 |
||
|
الموديل: FW-LiDAR-PS-EXX-TY؛ EXX: طاقة النبضة الواحدة، على سبيل المثال: E01: خرج طاقة النبضة الواحدة 10 ميكرو جول؛ درجة حرارة التشغيل، على سبيل المثال: T1: -10 إلى 60 درجة مئوية؛ T2: -40 إلى 60 درجة مئوية |
||||

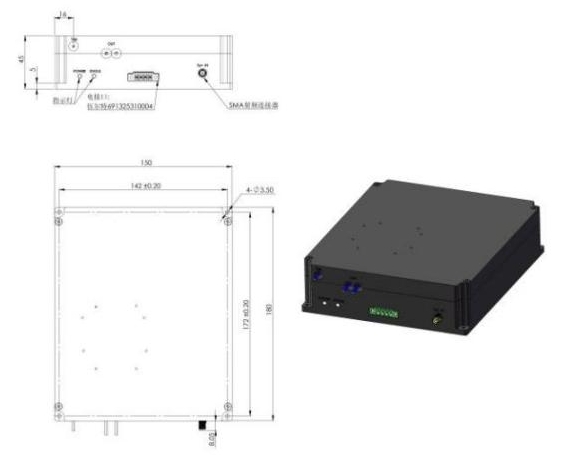

الأبعاد: 180 × 150 × 45 مم

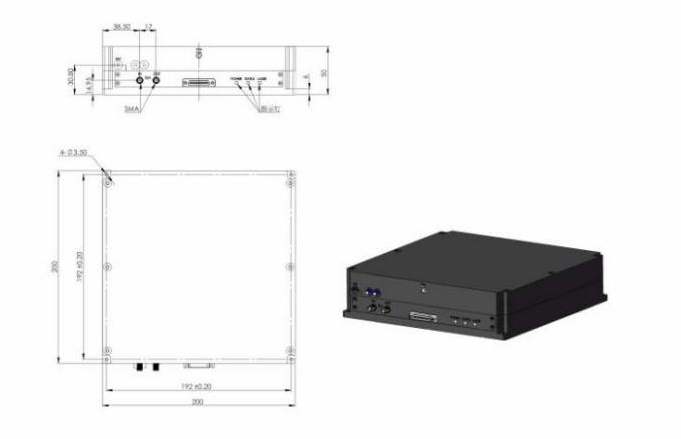

الأبعاد: 200 × 200 × 50 مم
