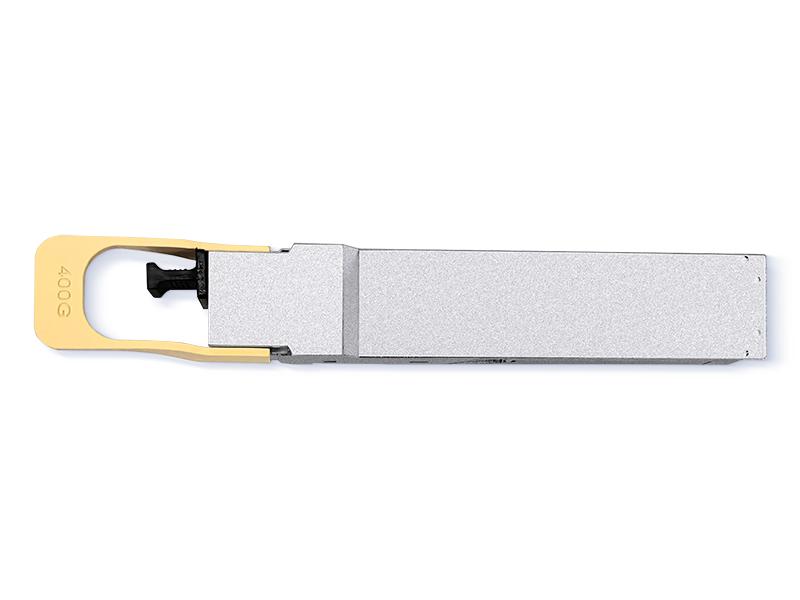

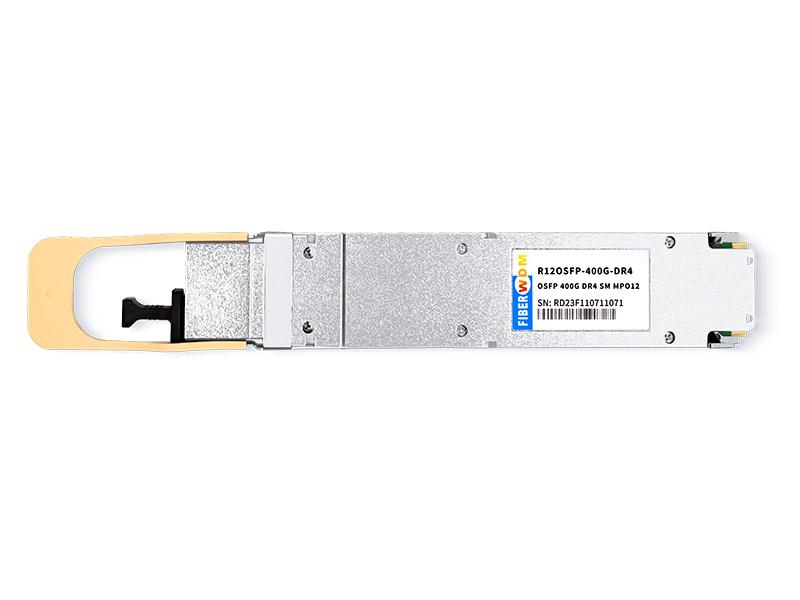

Name: جهاز إرسال واستقبال ضوئي 400G OSFP DR4 SM MPO12 IB
Availability: InStock

جهاز إرسال واستقبال ضوئي 400G OSFP DR4 SM MPO12 IB

سمات

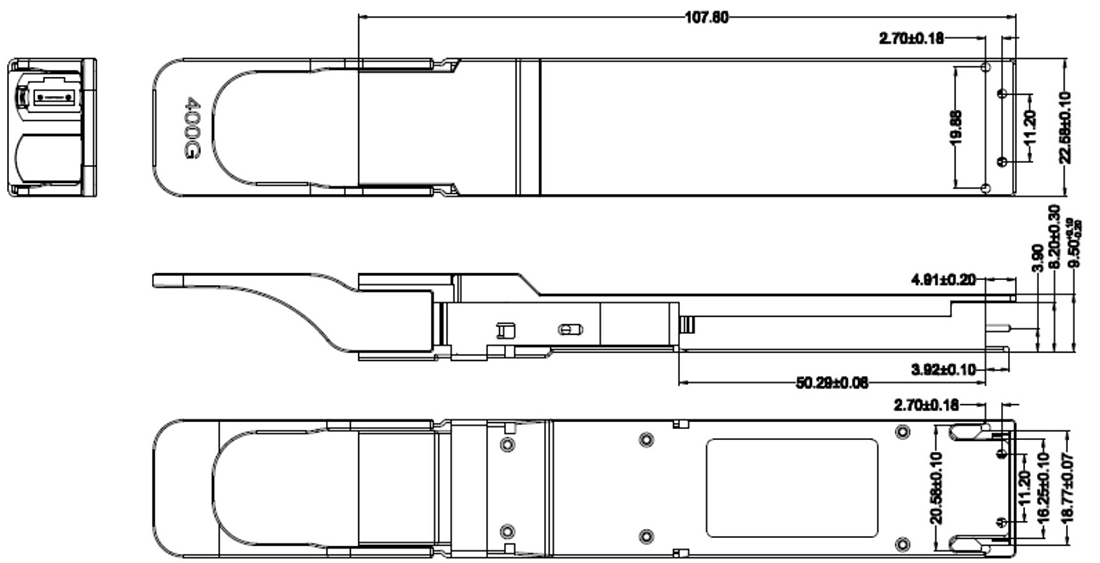

عامل الشكل: عامل شكل OSFP قابل للتوصيل السريع
معدل نقل البيانات: معدل نقل بيانات إجمالي يبلغ 425 جيجابت/ثانية ومعدل نقل بيانات فرعي يبلغ 106.25 جيجابت/ثانية
واجهة بصرية: متوافقة مع معيار 400GBASE-DR4 ومعيار 4x100GBASE-DR

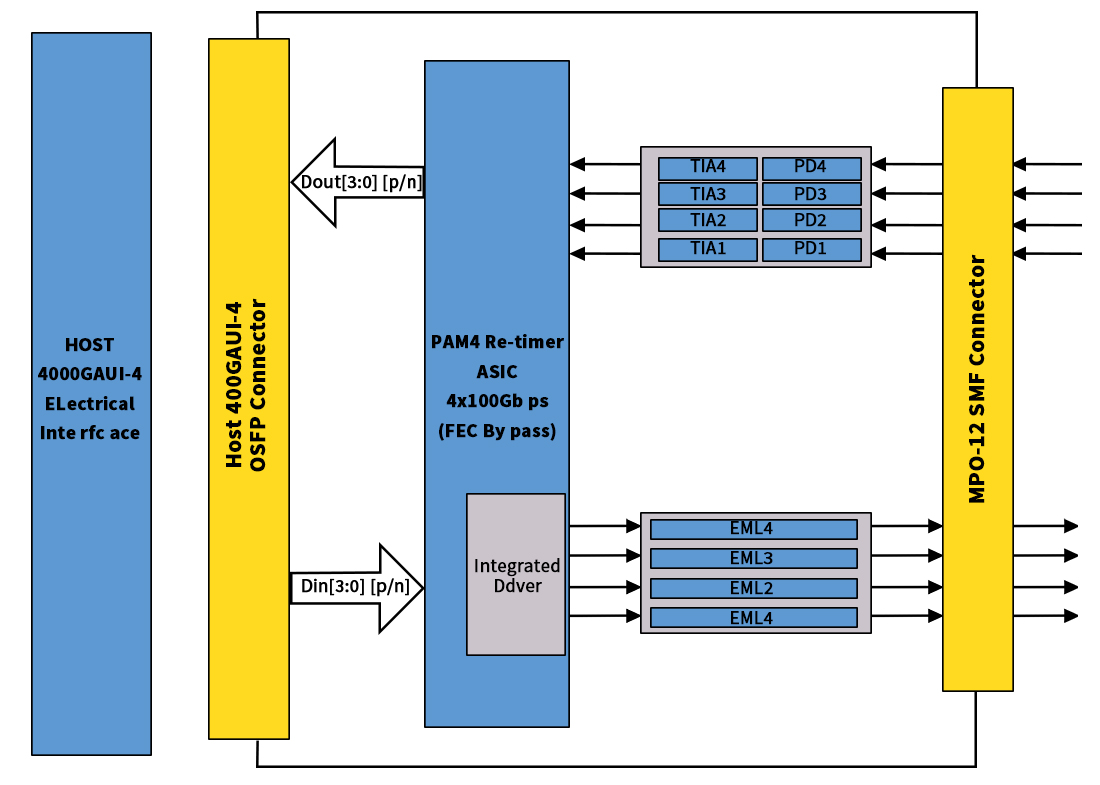

جهاز الإرسال: جهاز إرسال EML بطول موجي 1310 نانومتر

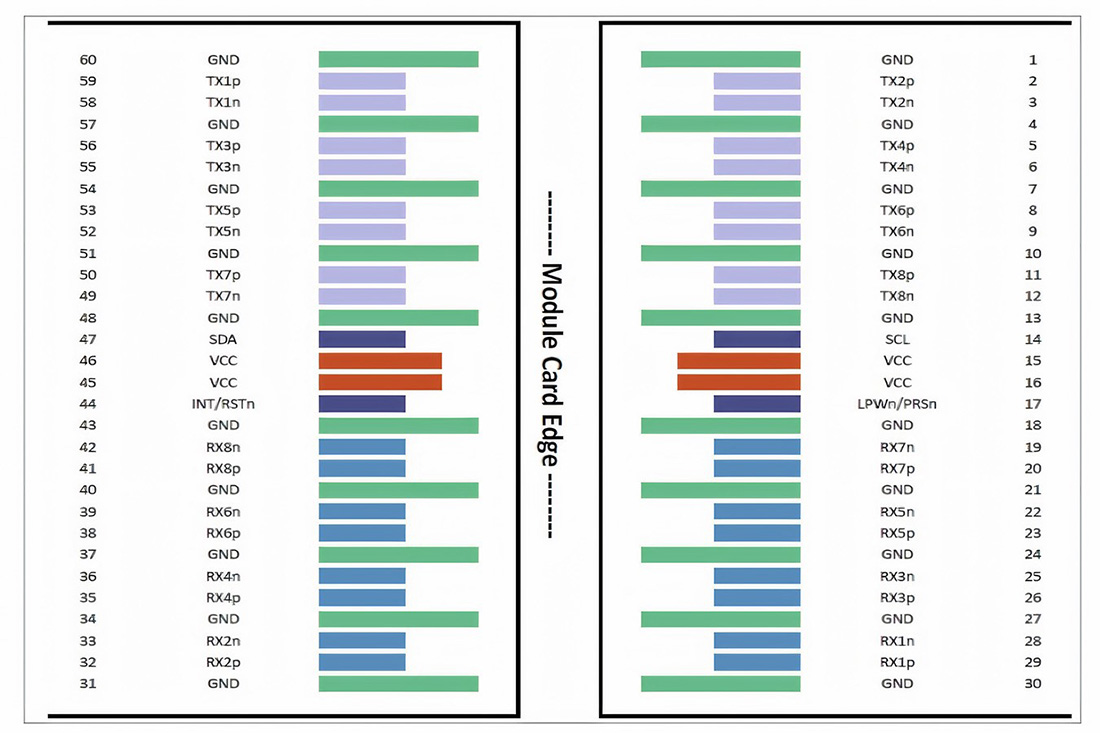

الواجهة الكهربائية: متوافقة مع معيار 400GAUI-4 ومعيار 4x100GAUI-1
جهاز الاستقبال: مصفوفة PIN وTIA على جانب جهاز الاستقبال
واجهة الإدارة: واجهة إدارة I2C
المدى: يصل إلى 500 متر عبر ألياف أحادية الوضع MPO-12/APC
استهلاك الطاقة: 9 واط كحد أقصى
درجة حرارة تشغيل الجهاز: من 0 إلى 70 درجة مئوية
مصدر الطاقة: مصدر طاقة واحد 3.3 فولت

امتثال

التطبيقات

المعلمة	الرمز	الحد الأدنى	نموذجي	أقصى	الوحدة
درجة حرارة التخزين	Ts	-40		85	درجة مئوية
الرطوبة النسبية للتخزين (بدون تكثف)	الرطوبة النسبية	5		95	%
جهد التغذية	Vcc	-0.5		3.6	فولت
جهد التغذية	دبوس			5.0	ديسيبل ميلي واط

المعلمة	الرمز	الحد الأدنى	نموذجي	أقصى	الوحدة
درجة حرارة علبة التشغيل	TC	0		70	درجة مئوية
معدل الإشارة، لكل مسار			53.125		جيجابايت في الثانية
دقة معدل البيانات		-100		100	جزء في المليون
جهد مصدر الطاقة	Vcc	-3.135	3.3	3.465	فولت
نسبة خطأ البت قبل تصحيح الخطأ الأمامي				2.4E-4
مسافة الإرسال				500	م

المعلمة	اختبار نقطة	الحد الأدنى	نموذجي		أقصى	الوحدة
معدل الإشارة، لكل مسار	TP1	53.125 ± 100 جزء في المليون				جيجابايت في الثانية
تفاوت الجهد التفاضلي بين الذروتين	TP1a	750				ملي فولت
ذروة إلى ذروة التيار المتردد في الوضع المشترك تحمل الجهد	TP1a	٢٥				ملي فولت
من الوضع التفاضلي إلى الوضع المشترك خسارة العودة، RLcd	TP1	معادلة (120G–2)				ديسيبل
فقدان العودة الفعال، ERL	TP1	8.5				ديسيبل
عدم تطابق الإنهاء التفاضلي	TP1				10	%
تحمل الإدخال المُجهد للوحدة	TP1a	انظر 120G.3.4.3				-
نطاق تحمل الجهد أحادي الطرف	TP1a	-0.4			3.3	فولت
تحمل جهد الوضع المشترك للتيار المستمر	TP1	-0.35			2.85	فولت
اختبار تحمل الإدخال المُجهد للوحدة:
وقت انتقال مولد النمط	TP1a			9		بيكو ثانية
ارتعاش جيبي مطبق من الذروة إلى الذروة	TP1a			الجدول 162-16
ارتفاع العين	TP1a			10		ملي فولت
إغلاق العين العمودي، VEC	TP1a	12			12.5	ديسيبل
فرق الجهد بين الذروتين	TP4			845		ملي فولت
زمن انتقال التشويش المتبادل	TP4			8.5		بيكو ثانية

المعلمة	اختبار نقطة	الحد الأدنى	نموذجي	أقصى	الوحدة
معدل الإشارة، لكل مسار	TP4	53.125 ± 100 جزء في المليون			جيجابايت في الثانية
ذروة إلى ذروة التيار المتردد في الوضع المشترك تحمل الجهد	TP4			٢٥	ملي فولت
جهد الخرج التفاضلي من الذروة إلى الذروة الوضع القصير الوضع الطويل	TP4			600 845	ملي فولت
ارتفاع العين	TP4	15			ملي فولت
إغلاق العين العمودي، VEC	TP4			12	ديسيبل
من الوضع المشترك إلى الوضع التفاضلي فقدان العودة، RLdc	TP4	معادلة (120G–1)			ديسيبل
فقدان العودة الفعال، ERL	TP4	8.5			ديسيبل
عدم تطابق الإنهاء التفاضلي	TP4			10	%
زمن الانتقال	TP4	8.5			بيكو ثانية
تحمل جهد الوضع المشترك للتيار المستمر	TP4	-0.35		2.85	فولت

المعلمة	الدقة	الوحدة
درجة حرارة جهاز الإرسال والاستقبال المقاسة داخليًا	±3	درجة مئوية
جهد تغذية جهاز الإرسال والاستقبال المقاس داخليًا	±3	%
تيار انحياز الإرسال المقاس	+/-10	%
طاقة خرج الإرسال المقاسة	±3	ديسيبل
متوسط الطاقة الضوئية المستلمة من الاستقبال المقاسة	±3	ديسيبل
