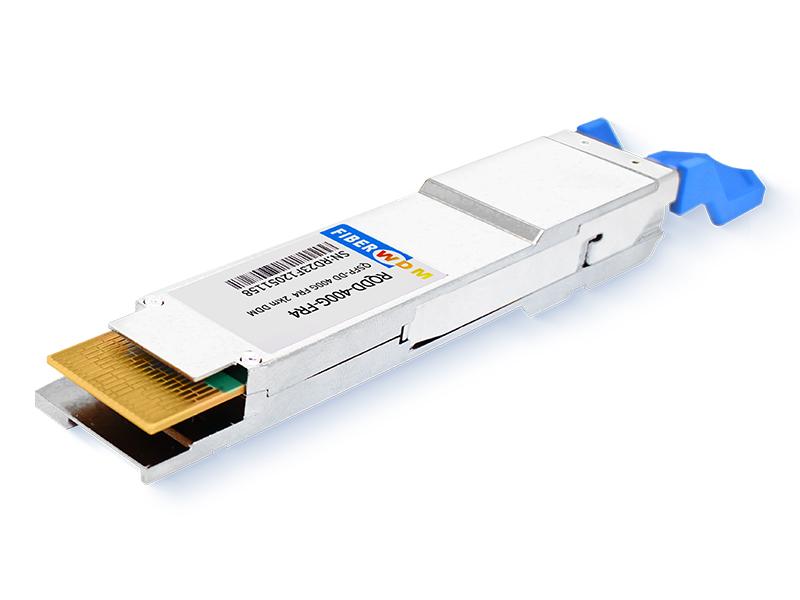

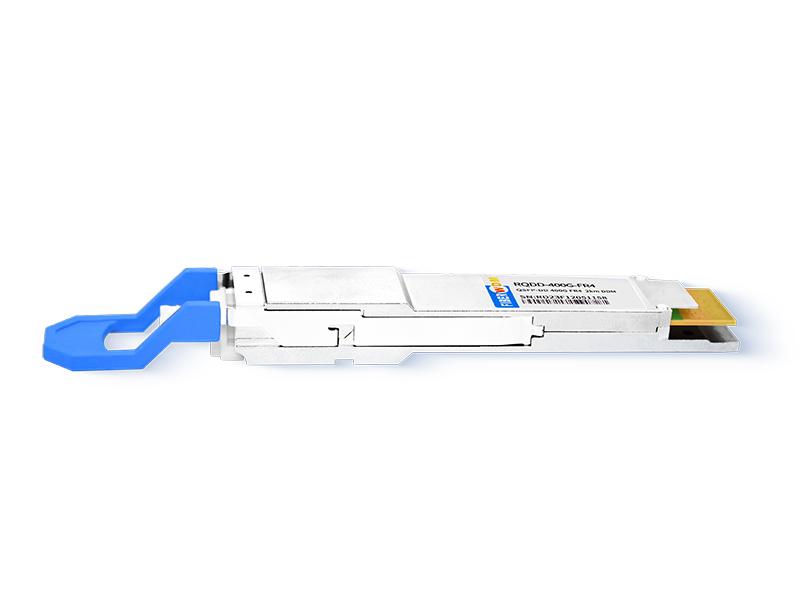

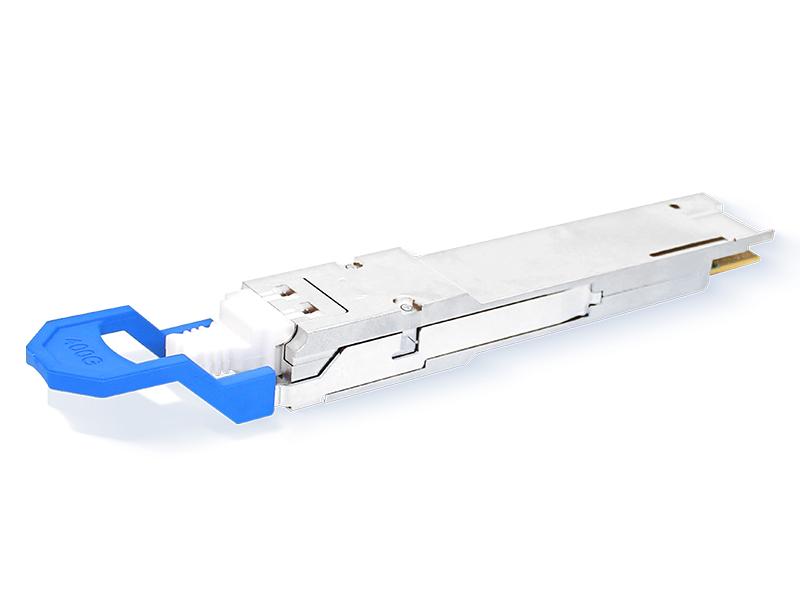

جهاز إرسال واستقبال ضوئي 400G QSFP-DD FR4 2KM

المعلمة

رمز

مين

الأعلى

الوحدات

نطاق درجة حرارة التخزين

تسرج

-40

+85

درجة مئوية

جهد التغذية

Vcc

0

4

V

الرطوبة النسبية

RH

من 10% إلى 90% بدون تكثيف

المعلمة

رمز

مين

الأعلى

الوحدات

نطاق درجة حرارة التخزين

تسرج

-40

+85

درجة مئوية

جهد التغذية

Vcc

0

4

V

الرطوبة النسبية

RH

من 10% إلى 90% بدون تكثيف

معلمات جهاز الإرسال

خط

مين

نموذجي

الأعلى

الوحدات

نطاق طول الموجة في الممر

المسار ٠ المسار ١ المسار ٢ المسار ٣

1264.5

1284.5

1304.5

1324.5

1271

1291

1311

1331

1277.5

1297.5

1317.5

13375

نانومتر

نانومتر

نانومتر

نانومتر

معلمات جهاز الإرسال

خط

مين

عادي

الأعلى

الوحدات

متوسط طاقة الإطلاق لكل مسار

-3.3

3.5

ديسيبل ميلي واط

إجمالي متوسط قوة الإطلاق

9.3

ديسيبل ميلي واط

تعديل دوتر البصري

السعة (OMA الخارجية)، لكل مسار

-0.3

3.7

ديسيبل ميلي واط

الفرق في قوة الإطلاق بين أي

حارتان (خارجية OMA)

4

ديسيبل

متوسط قوة الإطلاق لكل مسار في ولاية تكساس خارج الولاية

-20

ديسيبل ميلي واط

قوة الإطلاق في OMA الخارجية ناقص TDECQ، كل حارة

لـ ER ≥ 4.5 ديسيبل

بالنسبة لـ ER<4.5 ديسيبل

-1.7

-1.6

ديسيبل ميلي واط

إغلاق العين لجهاز الإرسال والتشتيت لـ

PAM4، كل حارة

3.4

ديسيبل

نسبة الانقراض

3.5

ديسيبل

ضوضاء الشدة النسبية (OMA)

-136

ديسيبل/هرتز

نسبة قمع الوضع الجانبي (SMSR)

30

ديسيبل

تحمل فقدان العودة البصرية

17.1

ديسيبل

انعكاس جهاز الإرسال

-26

ديسيبل

دقة مراقبة طاقة خرج جهاز الإرسال

-3

3

ديسيبل

TDECQ-10*log10(Ceq)، لكل حارة

3.4

ديسيبل

زمن انتقال جهاز الإرسال

17

ملاحظة:

المعلمة

مين

عادي

الأعلى

ملاحظات الوحدات

خصائص خرج جهاز الاستقبال الكهربائي عند النقطة TP4

معدل الإشارات لكل مسار

26.5625

GBd

خرج الوضع المشترك للتيار المتردد

الجهد (RMS)

17.5

ملي فولت

جهد الخرج التفاضلي من الذروة إلى الذروة

900

ملي فولت

الموجات فوق الصوتية متوسطة الموجة القريبة (تناظر العين)

عرض القناع)

0.265

واجهة المستخدم

ارتفاع العين عند الطرف القريب، الفرق

70

ملي فولت

الموجة المتوسطة الإلكترونية البعيدة (تناظر العين)

عرض القناع)

0.2

واجهة المستخدم

ارتفاع العين البعيد، الفرق

30

ملي فولت

نسبة السلائف البعيدة

-4.5

2.5

%

خسارة العودة التفاضلية للمخرج

9.5-0.37f

ديسيبل

0.01-8 جيجاهرتز

4.75-7.4log

10 (f/14)

ديسيبل

8-19 جيجاهرتز

مشترك بين الوضع التفاضلي

خسارة عائد التحويل

22-20 (f/25.78)

ديسيبل

0.01-12.89 جيجاهرتز

15-6log

10 (f/25.78)

ديسيبل

12.89-19 جيجاهرتز

عدم تطابق الإنهاء التفاضلي

10

%

وقت الانتقال (بالدقائق، من 20% إلى 80%)

9.5

ملاحظة:

جهد الوضع المشترك للتيار المستمر

-350

2850

ملي فولت

خصائص الإدخال الكهربائي لجهاز الإرسال عند النقطة TP1

معدل الإشارات لكل مسار

26.5625

GBd

تفاوت جهد الدخل التفاضلي بين الذروة والذروة

900

ملي فولت

فقدان العودة التفاضلي للإدخال

9.5-0.37f

ديسيبل

0.01-8 جيجاهرتز

4.75-7.4log 10 (f/14)

ديسيبل

8-19 جيجاهرتز

فقدان العودة من الإدخال التفاضلي إلى الوضع المشترك

22-20 (f/25.78)

ديسيبل

0.01-12.89 جيجاهرتز

15-6log 10 (f/25.78)

ديسيبل

12.89-19 جيجاهرتز

عدم تطابق الإنهاء التفاضلي

10

%

اختبار إدخال وحدة المعالجة تحت الضغط

لكل قسم

120E.3.4.1

IEEE802.3bs

نطاق تحمل الجهد أحادي الطرف

-0.4

3.3

V

الجهد ذو الوضع المشترك

-350

2850

ملي فولت

المعلمة

مين

تيبكا ماكس

الوحدات

RX_LOS_Assert الحد الأدنى/الأقصى

-20.0

ديسيبل ميلي واط

الحد الأدنى/الأقصى لإلغاء تأكيد فقدان الاتصال بالشبكة RX_LOS

-10.3

ديسيبل ميلي واط

RX_LOS_Hysteresis

0.5

ديسيبل

حدود

وحدة

مواصفة

الخطأ المطلق لجهاز مراقبة درجة الحرارة

درجة مئوية

±3

خطأ مطلق في جهاز مراقبة الجهد

%

±5

_bias مراقبة الخطأ المطلق

%

±10

مراقبة القدرة المستلمة (Rx) - الخطأ المطلق

ديسيبل

±3.0

مراقبة قدرة الإرسال (Tx) الخطأ المطلق

ديسيبل

±3.0

رقم القطعة

وصف

RQDD-400G-FR4

جهاز إرسال واستقبال ضوئي 400G QSFP-DD FR4
