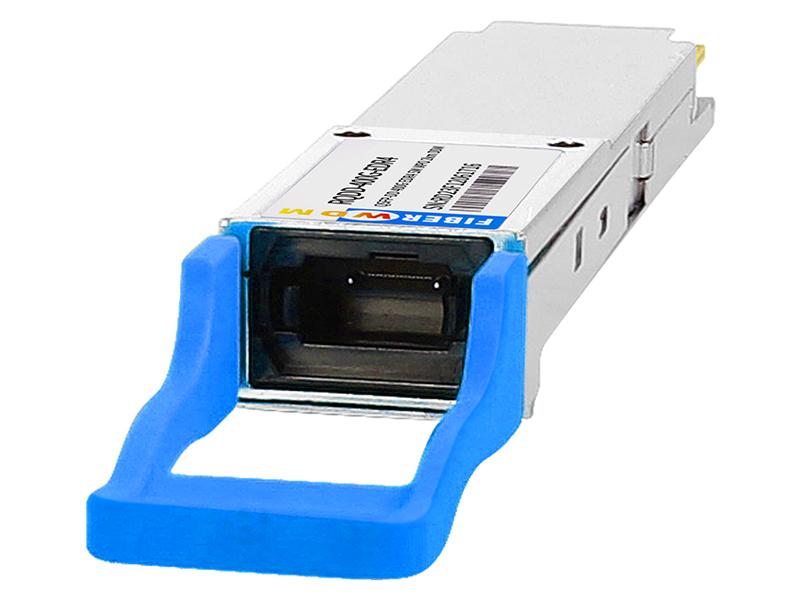

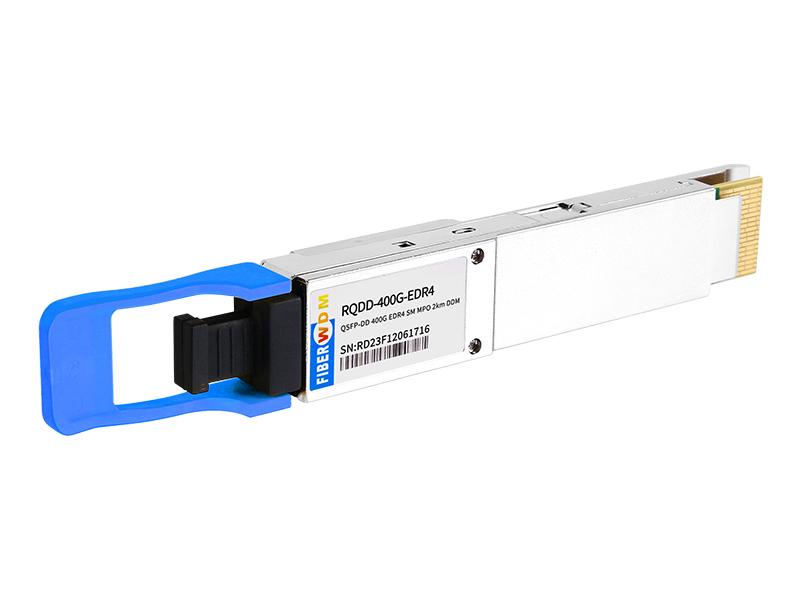

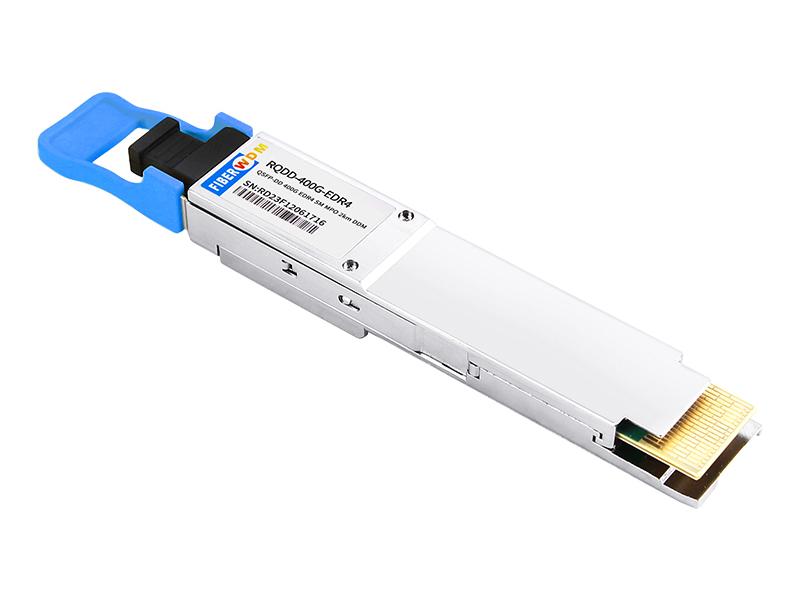

RQDD-400G-EDR4
جهاز إرسال واستقبال QSFP-DD EDR4 2KM EML MPO بسرعة 400 جيجابت في الثانية
وصف عام
RQD-400G-EDR4 هو جهاز إرسال واستقبال ضوئي رباعي صغير الحجم قابل للتوصيل مزدوج الكثافة (QSFP-DD) بسرعة 400 جيجابت في الثانية مصمم لتطبيقات الاتصالات الضوئية لمسافة 2 كم.
الوصف الوظيفي
ModSelL هو دبوس إدخال. عند تثبيته على مستوى منخفض بواسطة الجهاز المضيف، يستجيب هذا المنتج لأوامر الاتصال التسلسلي ثنائي الأسلاك. ResetL هي إشارة تسمح للجهاز المضيف بإعادة ضبط الوحدة. يؤدي انخفاض مستوى إشارة ResetL لفترة أطول من الحد الأدنى لطول النبضة إلى بدء إعادة ضبط كاملة للوحدة، وإعادة جميع البيانات. جميع إعدادات وحدة المستخدم، إعدادات النظام t o إلى حالتهم الافتراضية LPMode/TxDis هي إشارة دخل من الجهاز المضيف تعمل بمنطق عالي فعال. إذا كان هذا الطرف "عاليًا"، تدخل الوحدة في حالة طاقة منخفضة. يُستخدم ModPrsL للإشارة إلى ما إذا كانت الوحدة موصولة بالموصل، ModPrsL غير موصول. د منخفض عند إدخاله، يُفصل إلى مستوى عالٍ عند عدم وجوده فعليًا في موصل الجهاز المضيف. يُستخدم دبوس IntL/RxLOSL للمقاطعة. عندما يكون في حالة "منخفضة"، فإنه يشير إلى عطل تشغيلي محتمل في الوحدة، مثل الإنذار والتحذير.
أعلى التقييمات المطلقة
تجدر الإشارة إلى أن التشغيل بما يتجاوز أي تصنيفات قصوى مطلقة فردية قد يتسبب في تلف دائم لهذه الوحدة.
|
المعلمة |
رمز |
مين |
الأعلى |
وحدة |
ملحوظة |
|
درجة حرارة التخزين |
TS |
-40 |
85 |
درجة مئوية |
|
|
درجة حرارة علبة التشغيل |
قمة |
0 |
70 |
درجة مئوية |
|
|
جهد مصدر الطاقة |
VCC |
-0.5 |
3.6 |
V |
|
|
الرطوبة النسبية (بدون تكثف) |
RH |
0 |
85 |
% |
|
تسجيل شروط التشغيل الموصى بها الطبعات
|
المعلمة
|
رمز
|
مين
|
عادي
|
الأعلى
|
وحدة
|
ملحوظة
|
|
درجة حرارة علبة التشغيل
|
قمة
|
0 |
|
70 |
درجة مئوية
|
|
|
جهد مصدر الطاقة |
VCC |
3.135 |
3.3 |
3.465 |
V |
|
|
استهلاك الطاقة |
|
|
|
1 2 |
دبليو |
|
|
التيار الكهربائي |
المحكمة الجنائية الدولية |
|
|
3.64 |
أ |
|
|
ما قبل امتحان شهادة التعليم الفيدرالية نسبة الخطأ |
|
|
|
2.4 × 10⁻⁴ |
|
|
|
نسبة الخطأ بعد FEC |
|
|
|
1x10-12 |
|
1 |
|
مسافة الربط |
د |
|
|
2 |
كم |
2 |
ملحوظات:
1. يتم توفير تصحيح الأخطاء الأمامية (FEC) بواسطة النظام المضيف.
2. مطلوب فحص FEC في المستشفى نظام t لدعم أقصى مسافة.
وظائف التشخيص الرقمي
يتم تحديد خصائص التشخيص الرقمي التالية في ظل ظروف التشغيل العادية ما لم يُنص على خلاف ذلك.
|
المعلمة |
رمز |
مين |
الأعلى |
وحدة |
ملحوظة |
|
جهاز قياس درجة الحرارة الخطأ المطلق خطأ في المذيب |
DMI_Temp |
-3 |
3 |
درجة مئوية |
تغطية شاملة للعمليات نطاق درجة الحرارة |
|
جهاز مراقبة جهد التغذية الخطأ المطلق خطأ في الكتابة |
DMI _VCC |
-0.1 |
0.1 |
V |
تغطية شاملة للعمليات tem ص نطاق درجة الحرارة |
|
مراقبة طاقة استقبال القناة الخطأ المطلق خطأ |
DMI_RX_Ch |
-3 |
3 |
ديسيبل |
|
|
تيار انحياز القناة شاشة |
DMI_Ibias_Ch |
-10% |
10% |
|
|
|
جهاز مراقبة طاقة إرسال القناة الخطأ المطلق |
DMI_TX_Ch |
-3 |
3 |
ديسيبل |
|

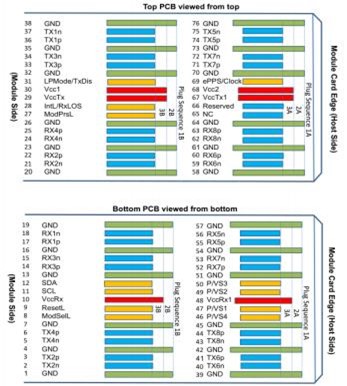

وصف موصل الحافة وتوزيع الدبابيس
مخطط توصيل الأسلاك الكهربائية لـ يظهر الشكل 1 أدناه وحدة QSFP-DD.
موصل متوافق مع معايير MSA.

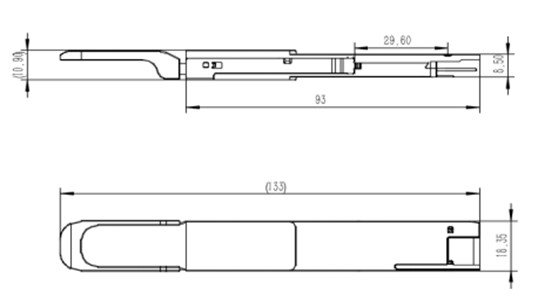

الأبعاد الميكانيكية
مخطط ميكانيكي
معلومات الطلب
|
رقم القطعة إيه |
وصف المنتج |
|
RQDD-400G-EDR4 |
400G QSFP-DD نظام الاستجابة لنقاط النهاية (EDR) 4 2 كم EML منظمة MPO |
