وحدة الإرسال والاستقبال الضوئية 400G QSFP-DD LR4، تدعم سرعة نقل تصل إلى 400 جيجابت/ثانية ولمسافة تصل إلى 10 كيلومترات على الألياف أحادية النمط، وتعمل في حلول اتصال IDC عالية السرعة.
سمات
التطبيقات

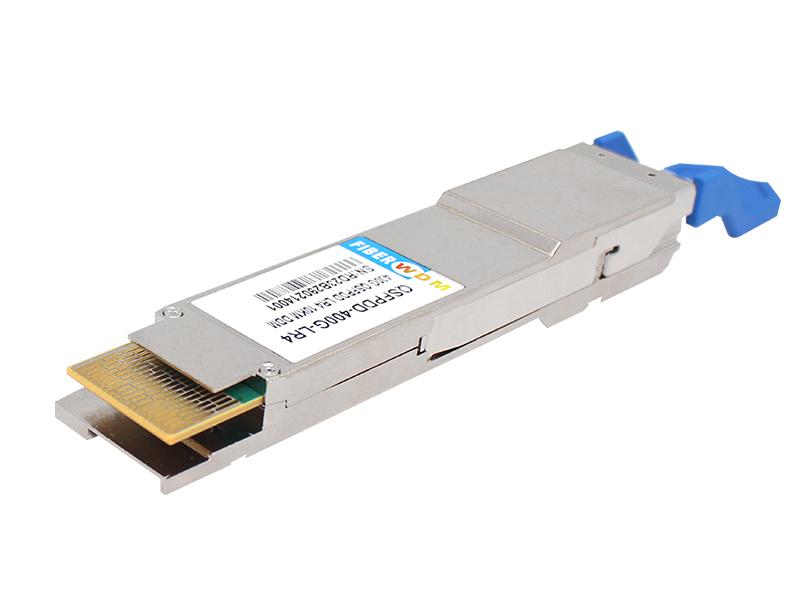

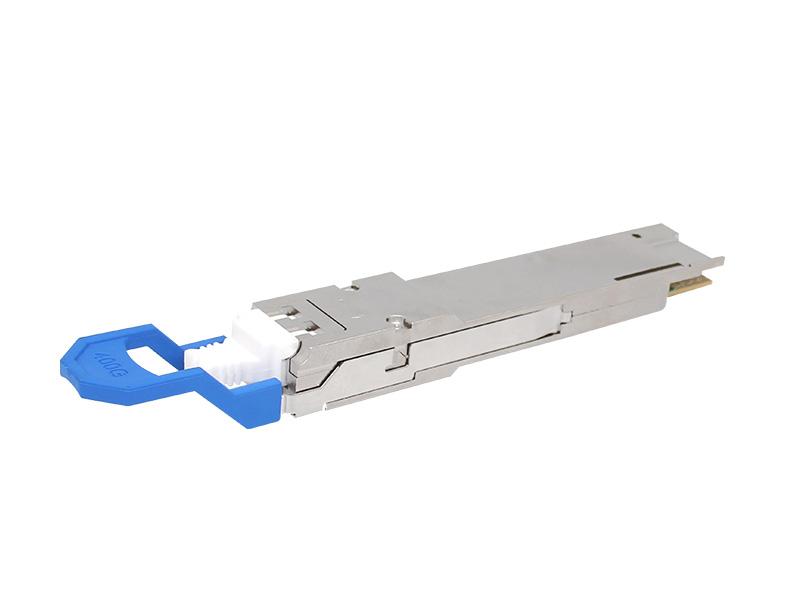

جهاز إرسال واستقبال ضوئي 400G QSFP-DD LR4 CWDM4 10KMO RQ-400G-LR4
وحدة FIBERWDM الضوئية QSFP-DD بسرعة 400 جيجابت/ثانية مصممة لتطبيقات الاتصالات الضوئية لمسافة 10 كيلومترات. تقوم هذه الوحدة بتحويل 8 قنوات من بيانات الإدخال الكهربائية بسرعة 50 جيجابت/ثانية (PAM4) إلى 4 قنوات من إشارات CWDM الضوئية، ثم تجمعها في قناة واحدة لنقل البيانات الضوئية بسرعة 400 جيجابت/ثانية.
من جانب جهاز الاستقبال، تقوم الوحدة بفك تشفير إشارة الإدخال الضوئية بسرعة 400 جيجابت/ثانية إلى 4 قنوات من إشارات CWDM الضوئية وتحويلها إلى 8 قنوات من بيانات الإخراج الكهربائية بسرعة 50 جيجابت/ثانية (PAM4).
الأطوال الموجية المركزية لقنوات CWDM الأربعة هي 1271 و 1291 و 1311 و 1331 نانومتر كأعضاء في شبكة أطوال موجات CWDM المحددة في ITU-T G.694.2.
يلزم وجود وحدة FEC المضيفة لدعم نقل الألياف الضوئية لمسافة تصل إلى 10 كيلومترات.
1. أقصى التقييمات المطلقة
|
المعلمة |
رمز |
مين |
الأعلى |
وحدة |
|
نطاق درجة حرارة التخزين |
TSTG |
-40 |
+85 |
درجة مئوية |
|
جهد التغذية |
VCC |
0 |
4 |
V |
|
الرطوبة النسبية |
RH |
من 10% إلى 90% |
||
|
|
|
غير مكثف |
||
2. ظروف التشغيل
|
المعلمة |
رمز |
مين |
الأعلى |
وحدة |
|
درجة حرارة الهيكل - التشغيل |
TCASE |
0 |
70 |
درجة مئوية |
|
جهد التغذية |
Vcc |
3.14 |
3.46 |
V |
|
استهلاك الطاقة |
PDISS |
|
12 |
دبليو |
|
نسبة الخطأ في البت قبل تصحيح الخطأ الأمامي |
|
|
2.4 × 10⁻⁴ |
|
|
مسافة الربط |
2 |
|
10000 |
م |
3. الخصائص البصرية
|
معلمات جهاز الإرسال |
خط |
مين |
عادي |
الأعلى |
الوحدات |
|
نطاق طول الموجة في الممر |
المسار 0 |
1264.5 |
1271 |
1277.5 |
نانومتر |
|
المسار 1 |
1284.5 |
1291 |
1297.5 |
نانومتر |
|
|
المسار 2 |
1304.5 |
1311 |
1317.5 |
نانومتر |
|
|
الممر 3 |
1324.5 |
1331 |
1337.5 |
نانومتر |
|
|
معدل الإشارة لكل حارة |
|
|
53.125 |
|
GBd |
|
متوسط طاقة الإطلاق لكل مسار |
|
-2.7 |
|
5.1 |
ديسيبل ميلي واط |
|
إجمالي متوسط قوة الإطلاق |
|
|
|
11.1 |
ديسيبل ميلي واط |
|
سعة التعديل البصري الخارجي (OMAouter)، لكل مسار
بالنسبة لـ TDECQ<1.4 ديسيبل
لـ 1.4 ديسيبل ≤ TDECQ ≤ 3.9 ديسيبل
|
|
0.3
-1.1+TDECQ
|
|
4.4 |
ديسيبل ميلي واط |
|
الفرق في قوة الإطلاق بين أي مسارين (OMAouter) |
|
|
|
4 |
ديسيبل |
|
متوسط قوة الإطلاق لكل مسار في ولاية تكساس خارج الولاية |
|
|
|
-16 |
ديسيبل ميلي واط |
|
إغلاق عين جهاز الإرسال لـ PAM4(TECQ)، لكل مسار |
|
|
|
3.9 |
ديسيبل |
|
إغلاق عين الإرسال والتشتت لتقنية PAM4 (TDECQ)، لكل حارة |
|
|
|
3.9 |
ديسيبل |
|
|TDECQ – TECQ| |
|
|
|
2.5 |
ديسيبل |
|
نسبة الانقراض |
|
3.5 |
|
|
ديسيبل |
|
ضوضاء الشدة النسبية (OMA) |
|
|
|
-136 |
ديسيبل/هرتز |
|
نسبة قمع الوضع الجانبي (SMSR) |
|
30 |
|
|
ديسيبل |
|
تحمل فقدان العودة البصرية |
|
|
|
15.6 |
ديسيبل |
|
انعكاس جهاز الإرسال |
|
|
|
-26 |
ديسيبل |
|
تجاوز/قصور جهاز الإرسال |
|
|
|
25 |
% |
|
قدرة جهاز الإرسال من الذروة إلى الذروة |
|
|
|
5.2 |
ديسيبل ميلي واط |
|
زمن انتقال جهاز الإرسال |
|
|
|
17 |
ملاحظة: |
|
R المواصفات البصرية لجهاز الاستقبال |
|
|
|
||
|
|
|
|
|
|
|
|
معلمات جهاز الاستقبال |
خط |
مين |
عادي |
الأعلى |
الوحدات |
|
نطاق طول الموجة في الممر |
المسار 0 |
1264.5 |
1271 |
1277.5 |
نانومتر |
|
المسار 1 |
1284.5 |
1291 |
1297.5 |
نانومتر |
|
|
المسار 2 |
1304.5 |
1311 |
1317.5 |
نانومتر |
|
|
الممر 3 |
1324.5 |
1331 |
1337.5 |
نانومتر |
|
|
معدل الإشارة لكل حارة |
|
|
53.125 |
|
GBd |
|
عتبة الضرر |
|
6.1 |
|
|
ديسيبل ميلي واط |
|
متوسط قوة الاستقبال، لكل مسار |
|
-9 |
|
5.1 |
ديسيبل ميلي واط |
|
طاقة جهاز الاستقبال، لكل مسار (OMA) |
|
|
|
4.4 |
ديسيبل ميلي واط |
|
انعكاس جهاز الاستقبال |
|
|
|
-26 |
ديسيبل |
|
الفرق في طاقة الاستقبال بين أي مسارين (OMAouter) |
|
|
|
4.3 |
ديسيبل ميلي واط |
|
حساسية جهاز الاستقبال لكل مسار (OMAouter)
TECQ<1.4dB
لـ 1.4 ديسيبل ≤ TECQ ≤ 3.9 ديسيبل
|
|
|
|
-6.8
-8.2+TECQ
|
ديسيبل ميلي واط |
|
حساسية جهاز الاستقبال تحت الضغط (OMAouter)، لكل منها |
|
|
|
-4.3 |
ديسيبل ميلي واط |
|
الظروف الضاغطة لحساسية مستقبلات الإجهاد |
|||||
|
إغلاق العين تحت الضغط لـ PAM4 (SECQ)، المسار قيد الاختبار |
|
|
3.9 |
|
ديسيبل |
|
OMAouter لكل ممر مهاجم |
|
|
-0.4 |
|
ديسيبل ميلي واط |
4. الخصائص الكهربائية
|
المعلمة |
مين |
عادي |
الأعلى |
وحدة |
ملحوظات |
|
خصائص خرج جهاز الاستقبال الكهربائي عند النقطة TP4 |
|||||
|
معدل الإشارات لكل مسار |
|
26.5625 |
|
GBd |
|
|
جهد الخرج ذو الوضع المشترك للتيار المتردد (RMS) |
|
- |
17.5 |
ملي فولت |
|
|
جهد الخرج التفاضلي من الذروة إلى الذروة |
|
|
900 |
ملي فولت |
|
|
عرض قناع تناظر العين (ESMW) في الطرف القريب |
|
0.265 |
|
واجهة المستخدم |
|
|
ارتفاع العين عند الطرف القريب، الفرق |
70 |
|
|
ملي فولت |
|
|
إغلاق العين العمودي عند نهاية الطرف |
|
|
7.5 |
ديسيبل |
|
|
عرض قناع تناظر العين (ESMW) في الطرف البعيد |
|
0.20 |
|
واجهة المستخدم |
|
|
ارتفاع العين البعيد، الفرق |
30 |
|
|
ملي فولت |
|
|
إغلاق العين العمودي من الطرف البعيد |
|
|
7.5 |
ديسيبل |
|
|
نسبة الإشارة إلى التداخل بين الإشارات في الطرف البعيد |
-4.5 |
|
2.5 |
% |
|
|
فقدان العودة عند التحويل من الوضع المشترك إلى الوضع التفاضلي |
802.3 المعادلة (83E-3) |
ديسيبل |
|
||
|
خسارة العودة التفاضلية للمخرج |
802.3 المعادلة (83E-2) |
ديسيبل |
|
||
|
عدم تطابق الإنهاء التفاضلي |
|
|
10 |
% |
|
|
مدة الانتقال (بالدقائق، من 20% إلى 80%) |
|
9.5 |
|
ملاحظة: |
|
|
جهد الوضع المشترك للتيار المستمر |
-350 |
|
2850 |
ملي فولت |
|
|
خصائص الإدخال الكهربائي لجهاز الإرسال عند النقطة TP1 |
|||||
|
معدل الإشارات لكل مسار |
|
26.5625 |
|
GBd |
|
|
تحمل جهد الدخل التفاضلي من الذروة إلى الذروة |
900 |
|
|
ملي فولت |
|
|
فقدان العودة التفاضلي للإدخال |
802.3 المعادلة (83E-5) |
|
|
||
|
فقدان العودة من الإدخال التفاضلي إلى الوضع المشترك |
802.3 المعادلة (83E-6) |
ملي فولت |
|
||
|
جهد الخرج ذو الوضع المشترك للتيار المتردد (RMS) |
|
|
17.5 |
ملي فولت |
|
|
نطاق تحمل الجهد أحادي الطرف |
-0.4 |
|
3.3 |
V |
|
|
مدخلات وحدة الضغط |
802.3 120E.3.4.1 |
واجهة المستخدم |
|
||
|
عدم تطابق الإنهاء التفاضلي |
|
|
10 |
% |
|
|
جهد الوضع المشترك للتيار المستمر |
-350 |
ملي فولت |
|
||
5. عتبات طاقة خرج جهاز الاستقبال لفقدان الإشارة (LOS)
|
المعلمة |
مين |
عادي |
الأعلى |
وحدة |
|
RX_LOS_Assert الحد الأدنى/الأقصى |
-20.0 |
|
|
ديسيبل ميلي واط |
|
الحد الأدنى/الأقصى لإلغاء تأكيد فقدان الاتصال بالشبكة RX_LOS |
|
|
-12.2 |
ديسيبل ميلي واط |
|
RX_LOS_Hysteresis |
0.5 |
|
|
ديسيبل |
6. مواصفات المراقبة التشخيصية الرقمية
|
الخطأ المطلق لجهاز مراقبة درجة الحرارة |
درجة مئوية |
± 3 |
|
خطأ مطلق في مراقبة جهد التغذية |
% |
± 5 |
|
خطأ مراقبة I_bias المطلق |
% |
± 10 |
|
خطأ مطلق في مراقبة الطاقة المستلمة (Rx) |
ديسيبل |
± 3.0 |
|
مراقبة قدرة الإرسال (Tx) الخطأ المطلق |
ديسيبل |
± 3.0 |
7. معلومات الطلب
|
رقم القطعة |
وصف |
|
RQ-400G-LR4 |
جهاز إرسال واستقبال ضوئي 400G QSFP-DD LR4 CWDM4 10KM |
