الوصف

وظيفة المنتج

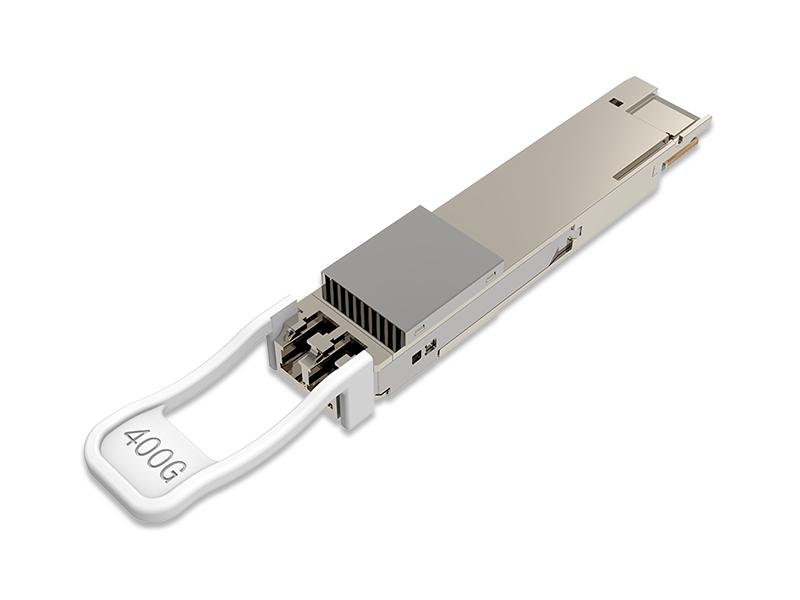

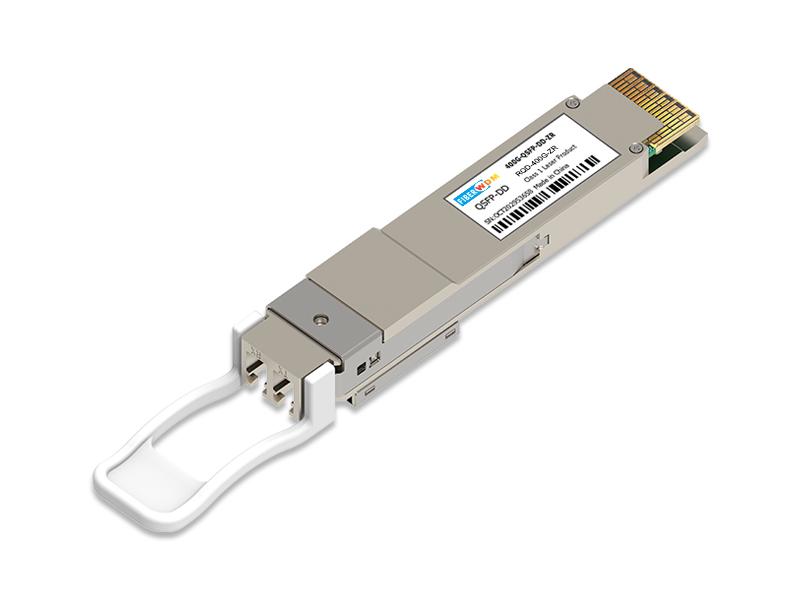

RQD-400G-ZR/ZR+ هو وحدة قابلة للتركيب متوافقة ذات عامل شكل QSFP-DD، أحادية الحامل بسرعة 100-400G، متوافقة مع معيار QSFP-DD MSA ومواصفات أجهزة QSFP-DD، وتعتمد على تعديل DP-16QAM

وكشف Intradyne المتماسك بتنوع الاستقطاب ومعادلة الوصلة الإلكترونية المتقدمة.

على جانب المضيف، يمكن للوحدة استيعاب مجموعة متنوعة من أنواع الإشارات بما في ذلك أوضاع 4×100GE و1×200GE و1×400GE. وعلى جانب الخط،

تدعم الوحدة واجهات 400G المتوافقة مع رموز تصحيح الخطأ الأمامي المتسلسلة (CFEC) وواجهات 100-400G المتوافقة مع تصحيح الخطأ الأمامي المفتوح (OFEC).

وحدة 400ZR+ QSFP-DD مخصصة للاستخدام مع منصة مضيفة لدعم نقل DWDM عبر الوصلات الضوئية في تطبيقات DCI كما هو موضح في الشكل 1. توفر الوحدة نقل 400GE ضمن عوامل شكل صغيرة قياسية في الصناعة، مما يجعل هذه التقنية مثالية للتكامل مع مفاتيح وموجّهات نسيج DCI عالية الأداء. وبفضل إمكانات تعدد إرسال العملاء 100GE المدمجة، يمكن استخدامها كمُرسل مستجيب عالي التكامل لعملاء 4x100GE في تطبيقات الربط البيني لمراكز البيانات.

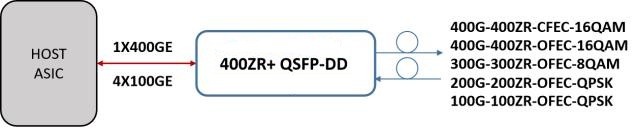

الشكل 1 مخطط تطبيق الوحدة - جهاز إرسال واستقبال 400ZR+

الوحدة عبارة عن تطبيق كامل لجهاز إرسال واستقبال متماسك عالي الأداء قادر على العمل في شبكات الاتصالات عالية الأداء ومراكز البيانات.

وضع التشغيل

تعمل الوحدة كجهاز إرسال واستقبال Ethernet، وتدعم أوضاع 1×400GE و4×100GE في واجهة المضيف/العميل حتى السعة الضوئية المهيأة على جانب الخط.

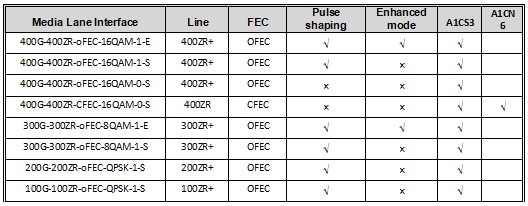

الجدول 3 وضع جانب الخط

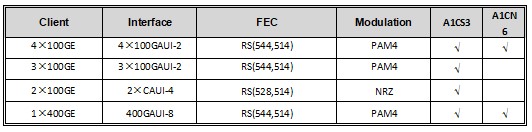

الجدول 4 وضع جانب المضيف

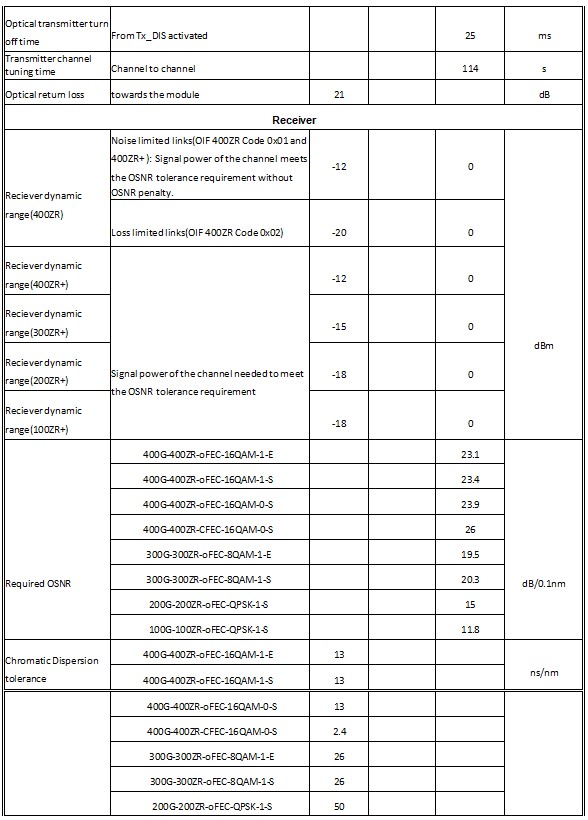

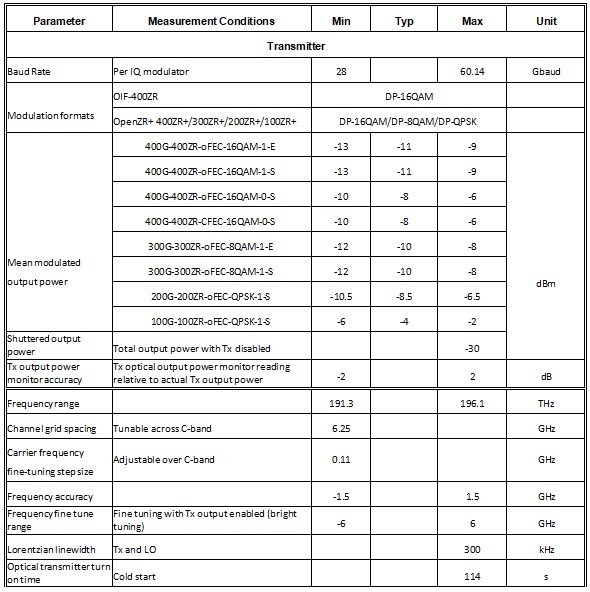

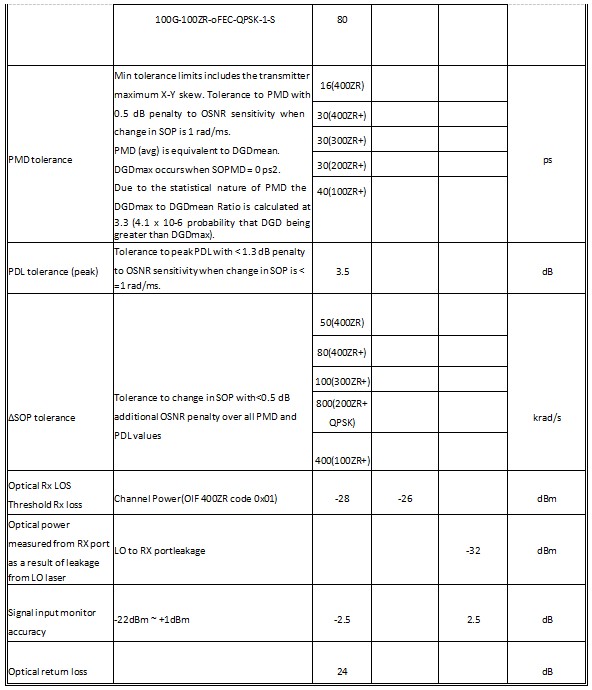

المواصفات الضوئية والكهربائية

تعريف الواجهة

الوصف

تحتوي الوحدة على لوحة دوائر مطبوعة PCB مع موصل يتكون من بطاقة مجداف واحدة تحتوي على 38 وسادة

في الجزء العلوي و38 وسادة في الجزء السفلي من بطاقة المجداف، بإجمالي 76 نقطة تلامس لواجهة الحافة الكهربائية للبطاقة مع منطق المضيف/العميل الخارجي المتوافق مع مواصفات أجهزة QSFP-DD. واجهة مسار الشبكة هي موصل LC مزدوج الاتجاه مقترن بألياف ضوئية تحمل الإشارة المتماسكة DP-16QAM في نطاق C.

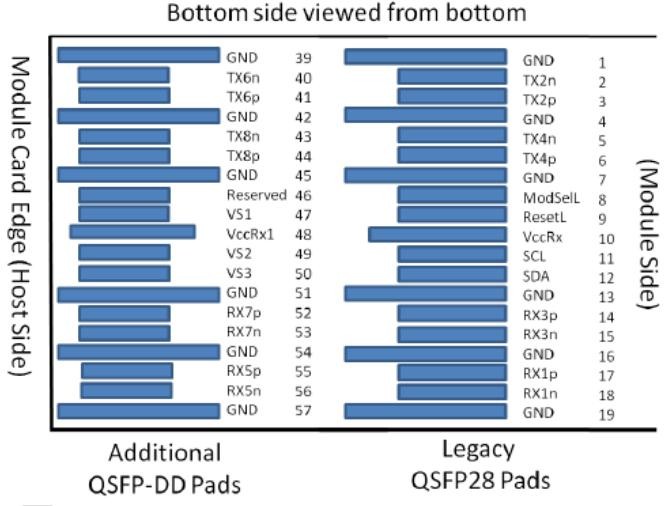

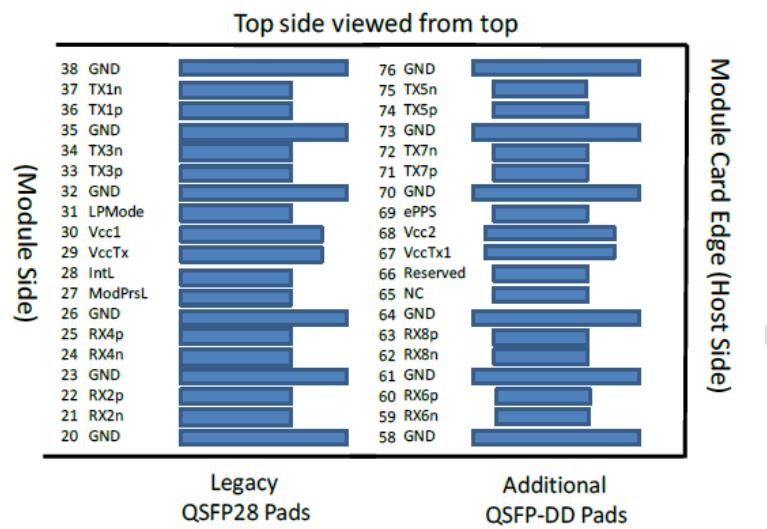

الشكل 2 مخطط أطراف وحدة QSFP-DD

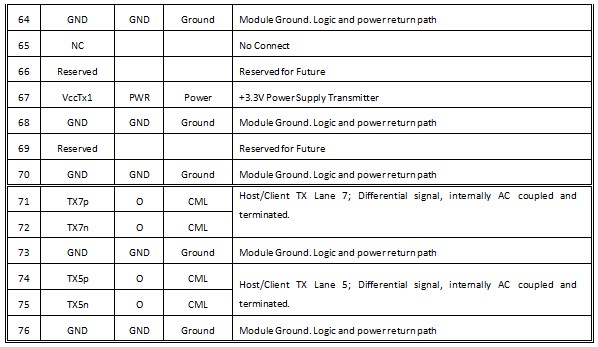

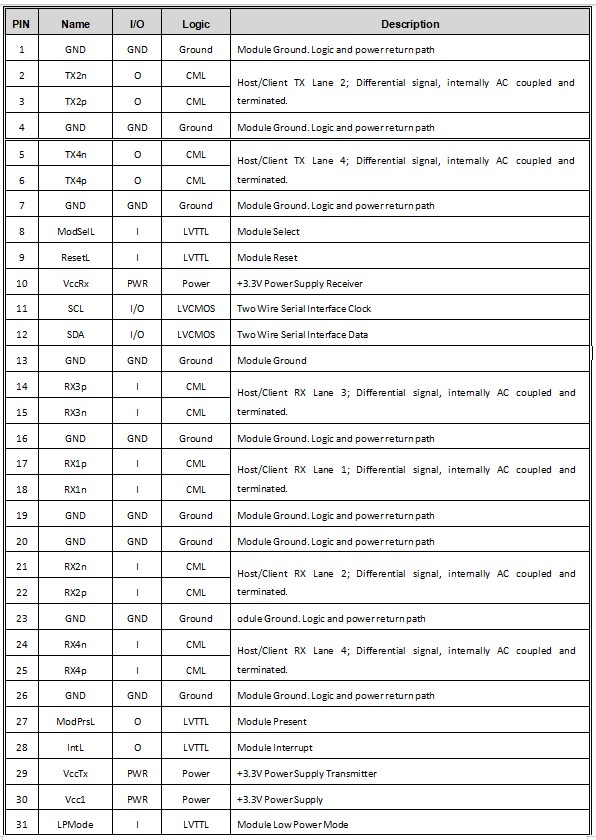

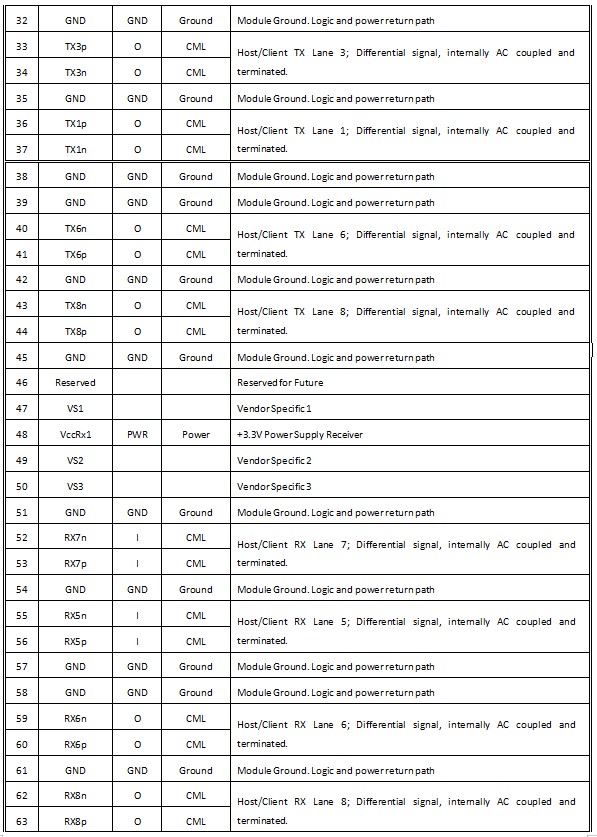

الجدول 6 أوصاف الأطراف

تستخدم QSFP-DD أرضيًا مشتركًا (GND) لجميع الإشارات ومصدر الطاقة. جميعها مشتركة داخل وحدة QSFP-DD وجميع جهود الوحدة مرجعية إلى هذا الجهد ما لم يُذكر خلاف ذلك. قم بتوصيلها مباشرة

بإشارة لوحة المضيف - مستوى الأرضي المشترك.

يجب ترك جميع أطراف المورّد الخاصة والمحفوظة وغير المتصلة دون توصيل على المضيف.

إشارات الأجهزة الكهربائية منخفضة السرعة

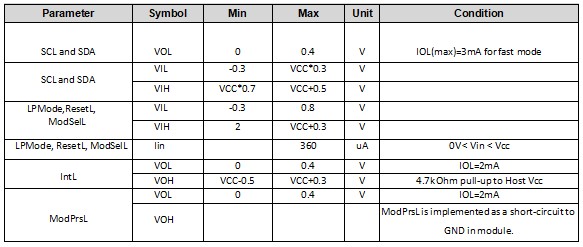

الجدول 7 إشارات التحكم والاستشعار منخفضة السرعة

SCL و SDA

SCL و SDA هما واجهة تسلسلية ثنائية الأسلاك بين المضيف والوحدة باستخدام بروتوكول I2C. يُعرّف SCL بأنه إشارة ساعة الواجهة التسلسلية ويُعرّف SDA بأنه إشارة بيانات الواجهة التسلسلية. كلا الإشارتين مفتوحتا المصرف، وتعملان بمستوى TTL منخفض الجهد (LVTTL) عند Vcc، وتتطلبان مقاومات سحب لأعلى إلى +3.3V على المضيف. يجب أن تكون قيمة مقاومة السحب لأعلى من 1 كيلو أوم إلى 4.7 كيلو أوم حسب الحمل السعوي.

ModSelL

إشارة ModSelL هي إشارة دخل يتم سحبها إلى Vcc في وحدة QSFP-DD. عندما يحافظ المضيف عليها منخفضة، تستجيب الوحدة لأوامر الاتصال التسلسلي ثنائي الأسلاك. عندما تكون ModSelL في حالة "مرتفع"، يجب ألا تستجيب الوحدة أو تؤكد أي اتصال عبر واجهة ثنائية الأسلاك من المضيف.

لتجنب التعارضات، يجب ألا يحاول نظام المضيف إجراء اتصالات عبر الواجهة ثنائية الأسلاك خلال وقت إلغاء تفعيل ModSelL بعد إلغاء تحديد أي وحدات QSFP-DD. وبالمثل، يجب على المضيف الانتظار على الأقل لمدة تفعيل ModSelL قبل الاتصال بالوحدة المحددة حديثًا. يمكن أن تتداخل فترات التفعيل وإلغاء التفعيل للوحدات المختلفة طالما تم استيفاء متطلبات التوقيت المذكورة أعلاه.

ResetL

يتم سحب إشارة ResetL إلى Vcc في الوحدة. يؤدي المستوى المنخفض على إشارة ResetL لمدة أطول من الحد الأدنى لطول النبضة (t_Reset_init) إلى بدء إعادة تعيين كاملة للوحدة، وإعادة جميع إعدادات المستخدم في الوحدة إلى حالتها الافتراضية.

LPMode

LPMode هي إشارة دخل. يتم سحب إشارة LPMode إلى Vcc في وحدة QSFP-DD. تُستخدم LPMode للتحكم في وضع طاقة الوحدة.

ModPrsL

يتم سحب ModPrsL إلى Vcc المضيف على لوحة المضيف ويتم سحبها إلى مستوى منخفض في الوحدة. يتم تفعيل ModPrsL عند الحالة "منخفض" عند إدخال الوحدة. يتم إلغاء تفعيل ModPrsL عند الحالة "مرتفع" عندما تكون الوحدة غير موجودة فعليًا في موصل المضيف بسبب مقاومة السحب لأعلى على لوحة المضيف.

IntL

إن إشارة IntL هي إشارة خرج. إشارة IntL هي خرج بمجمّع مفتوح ويجب سحبها إلى Vcc Host على لوحة المضيف. عندما يتم تأكيد إشارة IntL على المستوى المنخفض، فإنها تشير إلى حدوث تغيير في حالة الوحدة، أو وجود عطل تشغيلي محتمل في الوحدة، أو وجود حالة حرجة بالنسبة لنظام المضيف.

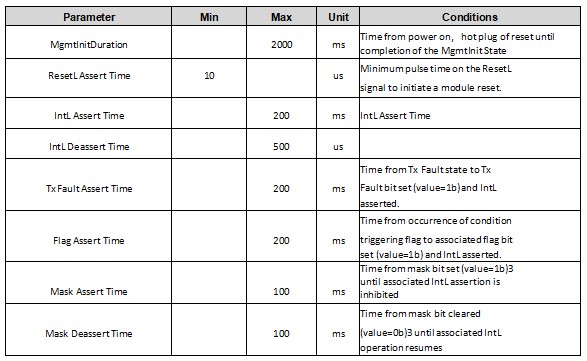

الجدول 8 معلمات التوقيت لإشارات المضيف
