سعياً لتلبية احتياجات السوق من حيث التكلفة، طورت شركة FIBERWDM جهازاً متكاملاً لتضخيم الإشارات الضوئية بتقنية DWDM EDFA. تتمثل وظيفته الرئيسية في تعويض قدرة الإشارة الضوئية في خط النقل، حيث يمكنه تضخيم الإشارات الضوئية لما يصل إلى 40/48 قناة بفاصل 100 جيجاهرتز أو 80/96 قناة بفاصل 50 جيجاهرتز في النطاق C في آن واحد. يتميز هذا الجهاز بكسب ثابت، وكسب مقفل، ومؤشر ضوضاء منخفض، وغيرها من الخصائص. وهو مكون أساسي لا غنى عنه لأنظمة DWDM، وأنظمة النقل عالية السرعة المستقبلية، وشبكات النقل الضوئية بالكامل لمسافات طويلة.

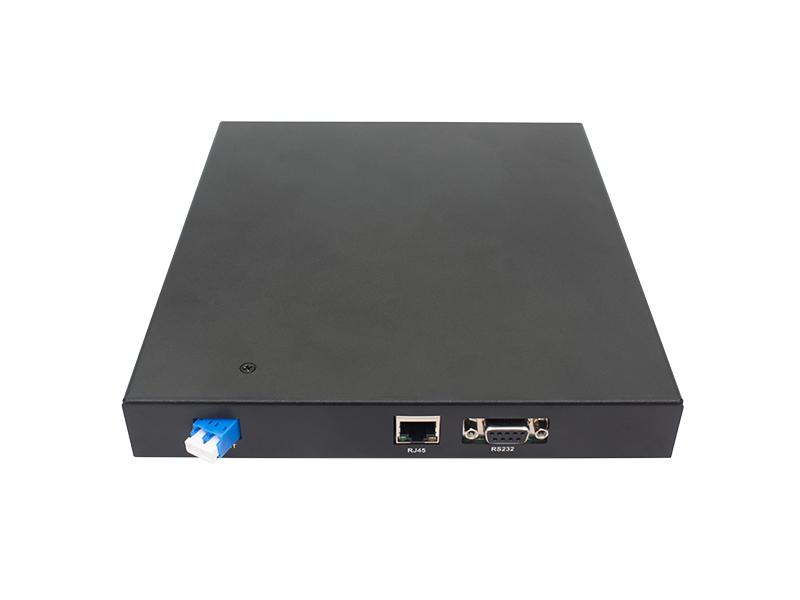

وحدة تضخيم الألياف الضوئية المتكاملة بتقنية DWDM EDFA 48/96 قناة

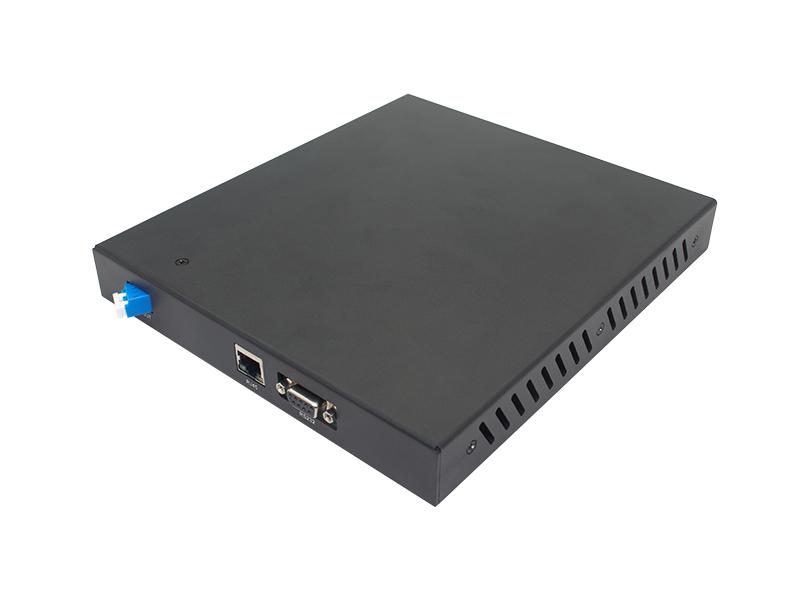

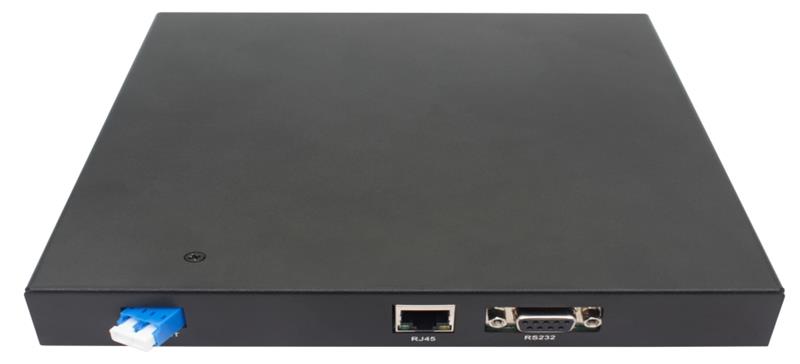

الصورة 1: واجهة EDFA

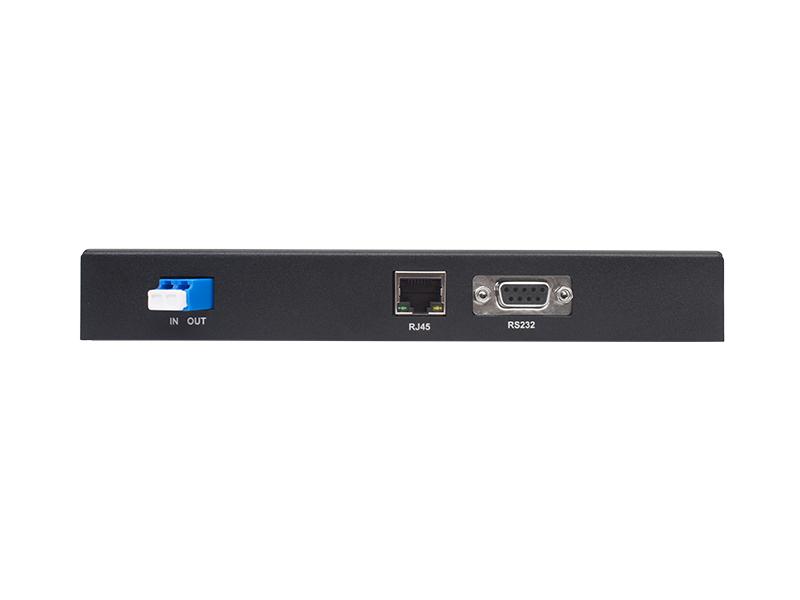

وصف اللوحة الأمامية:

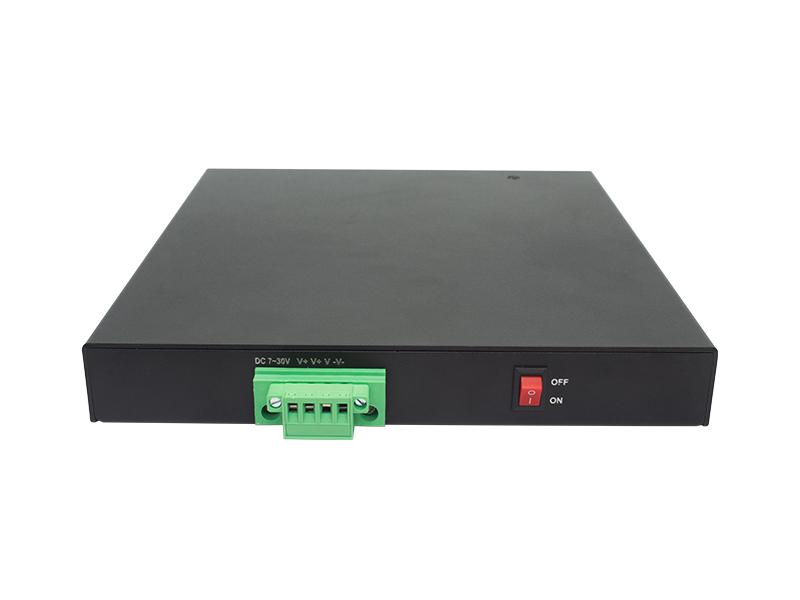

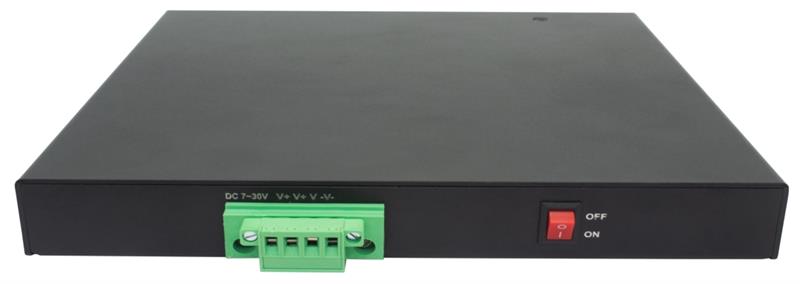

الصورة 2: ظهر EDFA
وصف اللوحة الخلفية:
سمات
مواصفات المنتج
|
معلمات النظام |
المواصفات الفنية |
|
|
نطاق الطول الموجي |
نوع التمديد: 1528 نانومتر ~ 1568 نانومتر. مناسب لأنظمة DWDM ذات 48 طول موجي (100 جيجاهرتز) أو 96 طول موجي (50 جيجاهرتز). |
|
|
نطاق طاقة الإدخال |
تضخيم الطاقة (BA): -15 ديسيبل ميلي واط ~ +5 ديسيبل ميلي واط تضخيم الخط (LA): -35 ديسيبل ~ -7 ديسيبل التضخيم المسبق (PA): -35 ديسيبل ~ -7 ديسيبل |
|
|
مدى الكسب |
10 ديسيبل ~ 30 ديسيبل |
|
|
معامل الضوضاء |
4.5 ديسيبل ~ 6 ديسيبل |
|
|
اكتسب استواءً |
1.0 ديسيبل |
|
|
عزل المدخلات/المخرجات |
30 ديسيبل |
|
|
فقدان العودة للإدخال/الإخراج |
45 ديسيبل |
|
|
تسرب مضخة الإخراج |
-30 ديسيبل ميلي واط |
|
|
الفقد المعتمد على الاستقطاب |
0.5 ديسيبل |
|
|
تشتت نمط الاستقطاب |
0.5 بيكو ثانية |
|
|
الوظائف الإدارية |
اعرض قيمة الطاقة الضوئية واضبط وضع التشغيل: وضع التحكم التلقائي في الكسب (AGC) أو وضع التحكم التلقائي في الكسب (APC). |
|
|
أساليب الإدارة |
برنامج الحاسوب المضيف |
|
|
واجهة المستخدم |
الويب: RJ45 و RS232 بصري: LC/UPC أو غيرها |
|
|
أبعاد |
220*198*26 (مم) |
|
|
المتطلبات البيئية |
درجة حرارة التشغيل |
-10 درجة مئوية ~ 50 درجة مئوية |
|
درجة حرارة التخزين |
-40 درجة مئوية ~ 80 درجة مئوية |
|
|
الرطوبة النسبية |
5% ~ 95% (غير مكثف) |
|
|
السلامة والامتثال الكهرومغناطيسي |
يتوافق مع معايير FCC وUL وCE وTUV وCSA |
|
|
استهلاك الطاقة |
أقل من 30 واط |
|
أبعاد
معلومات الطلب
|
رقم القطعة |
تحديد |
|
EDFA-BA-G1520-MT |
مضخم إشارة DWDM EDFA، نطاق الطول الموجي 1528 نانومتر ~ 1568 نانومتر، BA G15/20، كسب قابل للتعديل 15 ديسيبل ±3 ديسيبل، أقصى خرج 20 ديسيبل، LC/UPC، مصدر طاقة مزدوج: تيار مستمر 7~30 فولت، وحدة معدنية بأبعاد 220 × 198 × 26 مم |
|
EDFA-LA-G2520-MT |
مضخم إشارة DWDM EDFA، نطاق 1528-1568 نانومتر، كسب 25/20 قابل للتعديل ±3 ديسيبل، أقصى خرج 20 ديسيبل، موصل LC/UPC، مصدر طاقة مزدوج: تيار مستمر 7-30 فولت، وحدة معدنية بأبعاد 220 × 198 × 26 مم |
|
EDFA-PA-G2520-MT |
مضخم إشارة DWDM EDFA، نطاق الطول الموجي 1528-1568 نانومتر، كسب 25/20 قابل للتعديل ±3 ديسيبل، أقصى خرج 20 ديسيبل، موصل LC/UPC، مصدر طاقة مزدوج: تيار مستمر 7-30 فولت، وحدة معدنية بأبعاد 220 × 198 × 26 مم |
|
EDFA-BP20-MT |
مضخم إشارة DWDM EDFA، نطاق الطول الموجي 1528 نانومتر ~ 1568 نانومتر، قناتان BA + PA، كسب BA 15/20 ديسيبل، أقصى خرج 20 ديسيبل، كسب PA 25/20 ديسيبل، أقصى خرج 20 ديسيبل، LC/UPC، مصدر طاقة مزدوج: تيار مستمر 7~30 فولت، وحدة معدنية بأبعاد 220 × 198 × 26 مم |
|
EDFA-LL20-MT |
مضخم إشارة DWDM EDFA، نطاق الطول الموجي 1528 نانومتر ~ 1568 نانومتر، قناتان LA+LA، كسب 25/20 ديسيبل، أقصى خرج 20 ديسيبل، موصل LC/UPC، مصدر طاقة مزدوج: تيار مستمر 7~30 فولت، وحدة معدنية بأبعاد 220 × 198 × 26 مم |
يمكن توصيله فعلياً بطريقتين: عبر الإيثرنت أو منفذ تسلسلي RS232.
انقر نقراً مزدوجاً لفتح برنامج EDFA الخاص
(تم توفير محرك أقراص USB).
1) انقر على TCP → أدخل عنوان IP → ISCONNEC → الحصول على → يمكنك الحصول على القدرة الضوئية للقناة 1. (توضح الصورة أعلاه معدات التضخيم للقناة 1).
ملاحظة: المنفذ 6000 هو المنفذ الافتراضي وغير مستخدم.
2) إذا كنت بحاجة إلى إجراء أي تعديلات، فحدد AGC أو APC في وضع Word، وأدخل المعلمات المحددة مسبقًا في حقل القيمة، ثم انقر فوق "إعداد" للتأكيد.
أ. ضبط كسب AGC على قيمة ثابتة، مثلاً بمواصفات كسب 15 وأقصى خرج 20. يتراوح نطاق ضبط AGC بين 12 و18 ديسيبل، أي 15 ± 3 ديسيبل. في خانة "القيمة"، اكتب 15 كقيمة الكسب.
ب. يتراوح خرج جهاز التحكم التلقائي في القدرة (APC) الثابت بين 5 و20 ديسيبل ميلي واط. ويتراوح نطاق ضبط قدرة جهاز التحكم التلقائي في القدرة (APC) بين 5 و20 ديسيبل ميلي واط. تُكتب قدرة الخرج المكونة من 15 خانة في خانة "القيمة".
1) انقر نقرًا مزدوجًا لفتح البرنامج المخصص لـ EDFA

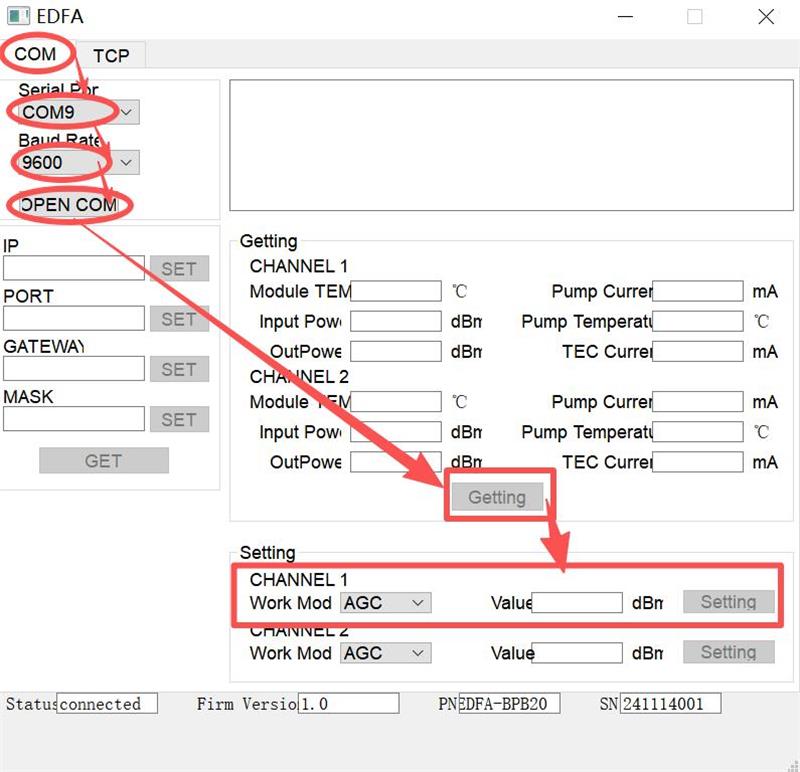

1) انقر على COM → حدد رقم المنفذ → معدل الباود 9600 → افتح COM → يمكنك الحصول على الطاقة الضوئية للقناة 1 من خلال "الحصول". (توضح الصورة أعلاه جهاز تضخيم القناة الأولى).
2) إذا كنت بحاجة إلى إجراء أي تعديلات، فحدد AGC أو APC في وضع Word، وأدخل المعلمات المحددة مسبقًا في حقل القيمة، ثم انقر فوق "إعداد" للتأكيد.
تؤدي هذه الوظيفة نفس وظيفة بروتوكول TCP. يمكنك اختيار طريقة اتصال إدارة الشبكة وفقًا لاحتياجاتك.
3) عند الاتصال عبر منفذ RJ232، يمكنك تعديل عنوان IP الخاص بالجهاز، ورقم المنفذ، والبوابة، وقناع الشبكة الفرعية. بعد التعديل، عند الوصول عبر بروتوكول TCP، ستحتاج إلى استخدام عنوان IP ورقم المنفذ المناسبين.
