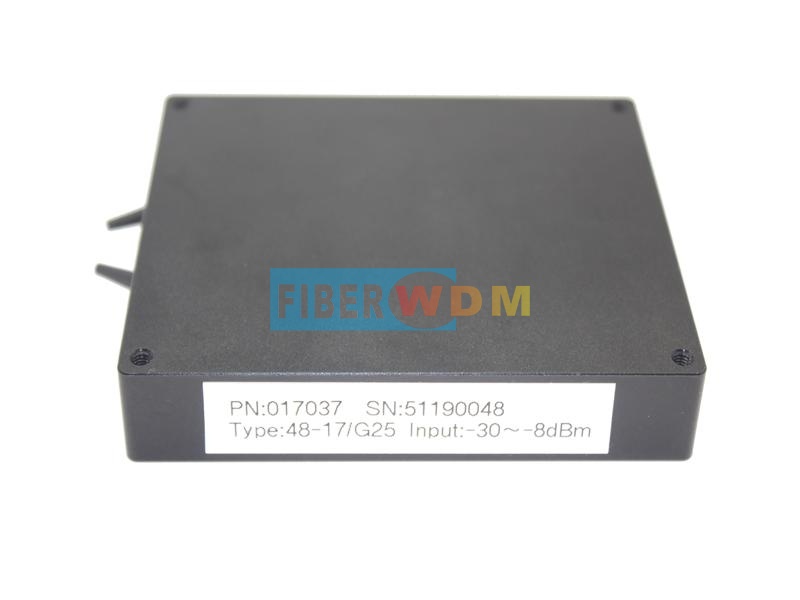

وحدة تضخيم ضوئي EDFA
تُستخدم وحدة EDFA منخفضة الضوضاء من FIBERWDM على نطاق واسع في استشعار الألياف الضوئية والاتصالات. وهي تتكون من ليزر ضخ بطول موجي 980 نانومتر أو 1480 نانومتر لتوفير الطاقة، وتعمل في وضع التحكم التلقائي في الكسب (AGC) أو التحكم التلقائي في السرعة (ACC) أو التحكم التلقائي في الكسب (APC).
بفضل تقنية التحكم الدقيق في درجة الحرارة الداخلية، فإنه يوفر خصائص درجة حرارة ممتازة حتى في ظل بيئة عمل قاسية عند درجة حرارة تتراوح بين -20 و60 درجة مئوية.
يتميز هذا الجهاز بقدرة خرج عالية، وكسب كبير، ونطاق كسب متغير يزيد عن 20 ديسيبل. ويمكنه العمل عبر نطاقي C و L لتلبية احتياجات العملاء المتنوعة.
يستخدم DC+5V/GND أو DC+3.3V/GND كمصدر للطاقة، ومنفذ تسلسلي RS232 سهل الاستخدام كواجهة اتصالات لتسهيل التكوين الداخلي، مما يتيح مراقبة المعلمات في الوقت الحقيقي، والإدارة والتحكم عن بعد في الخط.
|
سمات
|
التطبيقات
|
المواصفات البصرية
|
المعلمة |
وحدة |
الحد الأدنى |
القيمة النموذجية |
الحد الأقصى |
|
نطاق الطول الموجي التشغيلي |
نانومتر |
1528 |
1550 |
1563 |
|
إجمالي الطاقة المدخلة |
ديسيبل ميلي واط |
- |
0 |
- |
|
طاقة الخرج عند التشبع @Pin=0 dBm |
ديسيبل ميلي واط |
- |
- |
23 |
|
معامل الضوضاء عند نقطة الإدخال = 0 ديسيبل ميلي واط |
ديسيبل |
- |
5.5 |
- |
|
PDG |
ديسيبل |
- |
- |
0.5 |
|
PMD |
ملاحظة: |
- |
- |
0.5 |
|
عزل المدخلات/المخرجات |
ديسيبل |
40 |
- |
- |
|
نعم |
||||
|
نوع الألياف (نمط أحادي) |
SMF 9/125um NA=0.13 |
|||
|
طول الألياف |
قابل للتخصيص |
|||
|
الموصلات |
FC/APC، أما الأنواع الأخرى فهي اختيارية |
|||
|
نطاق درجة حرارة التشغيل |
درجة مئوية |
-20 |
- |
+60 |
|
نطاق درجة حرارة التخزين |
درجة مئوية |
-40 |
- |
+85 |
|
رطوبة |
% |
5 |
- |
90 |
|
(1) نتيجة الاختبار عند درجة حرارة واحدة. (2) لا يوجد تكثف. |
||||
الهيكل الميكانيكي
|
نوع البنية |
المعلمة |
مواصفة |
وحدة |
ملاحظات |
|
وحدة |
الأبعاد |
90x70x15/90x70x12 |
مم |
|
|
واجهة الطاقة |
DC+5V/GND أو DC+3.3V/GND |
|
عادي |
|
|
وصلة إخراج |
SM |
|
|
|
|
واجهة الاتصال |
RS-232 |
|
خياري |

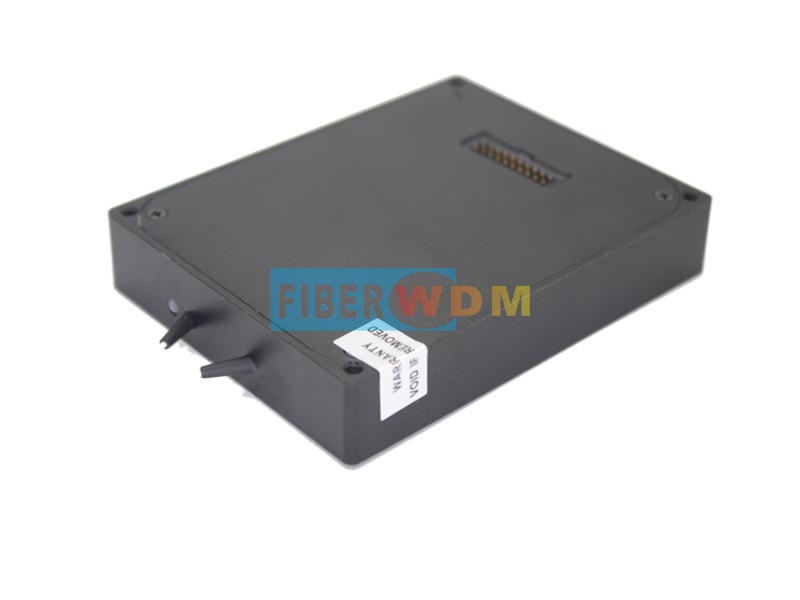

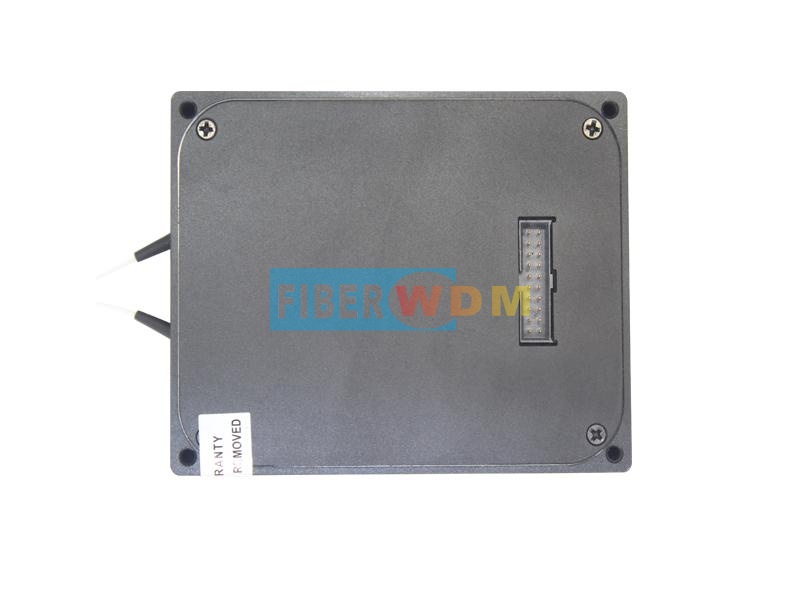

نوع الموصل
الموصل: موصل LVTTL ذو 20 سنًا بقطر 2.0 مم
|
دبوس |
اسم |
P |
مستوى |
|
|
1 |
+5 فولت |
P |
|
|
|
2 |
+5 فولت |
P |
|
|
|
3 |
أرضي |
P |
|
|
|
4 |
أرضي |
P |
|
|
|
5 |
مدخل المنفذ التسلسلي |
أنا |
LVTTL |
|
|
6 |
مخرج المنفذ التسلسلي |
يا |
LVTTL |
|
|
7 |
أرضي |
P |
|
|
|
8 |
أرضي |
P |
|
|
|
9 |
مضخة إيقاف تشغيل الأجهزة، عالية الكفاءة |
أنا |
LVTTL |
|
|
10 |
إعادة ضبط، مستوى منخفض فعال |
أنا |
LVTTL |
|
|
11 |
إنذار درجة حرارة الوحدة (مستوى فعال مرتفع) |
يا |
LVTTL |
|
|
12 |
وضع حماية العين (فعالية عالية المستوى) |
أنا |
LVTTL |
|
|
13 |
إنذار درجة حرارة المضخة (فعالية المستوى العالي) |
يا |
LVTTL |
|
|
14 |
إنذار تيار المضخة (مستوى عالٍ فعال) |
يا |
LVTTL |
|
|
15 |
إنذار الإدخال (مستوى عالٍ فعال) |
يا |
LVTTL |
|
|
16 |
إنذار الإخراج (مستوى عالٍ صالح) |
يا |
LVTTL |
|
|
17 |
أرضي |
P |
|
|
|
18 |
أرضي |
P |
|
|
|
19 |
+5 فولت |
P |
|
|
|
20 |
+5 فولت |
P |
|
|
|
ملاحظة 1: |
P: الطاقة؛ I: المدخلات؛ O: المخرجات؛ F: N. |
|||
|
ملاحظة 3: |
مدخل إعادة الضبط الخارجي صالح على مستوى منخفض. |
|||
