مضخم بصري EDFA، وحدة رف 1U

  • مستوى ضوضاء منخفض: 5.0 ديسيبل نموذجي
  • مستوى استجابة ترددية عالٍ: 1 ديسيبل نموذجي
  • تغطية نطاق C بالكامل: حمل 40 أو 80 قناة
  • وحدة طاقة احتياطية قابلة للتبديل السريع: يمكن توصيلها بجهد 110/220 فولت تيار متردد و48 فولت تيار مستمر.
  • واجهة شبكة مثالية: واجهة RJ45 القياسية الصناعية و SNMP.
  • توفير برامج الحاسوب العليا، والاستعلام عن معدات مكبرات الصوت البصرية وإعدادها، واستخدام شبكة إيثرنت أو منفذ تسلسلي للوصول.

استفسر الآن
فئات
  • تفاصيل المنتج

مضخم بصري EDFA، وحدة رف 1U


لوحة تضخيم الألياف الضوئية المُطعّمة بالإربيوم (EDFA) هي لوحة تضخيم من الألياف الضوئية. وظيفتها الأساسية هي تعويض قدرة الإشارة الضوئية في خط النقل، ويمكنها تضخيم الإشارات الضوئية لما يصل إلى 48 قناة بفاصل 100 جيجاهرتز أو 96 قناة بفاصل 50 جيجاهرتز في النطاق C في آن واحد. تتميز بكسب ثابت، وكسب مُقفل، ومؤشر ضوضاء منخفض، وغيرها. وهي مكون أساسي لا غنى عنه في أنظمة DWDM، وأنظمة النقل عالية السرعة المستقبلية، وشبكات النقل الضوئية بالكامل لمسافات طويلة.

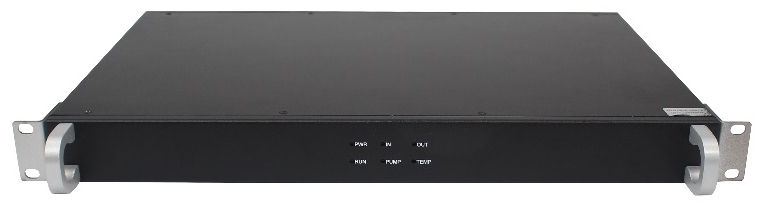

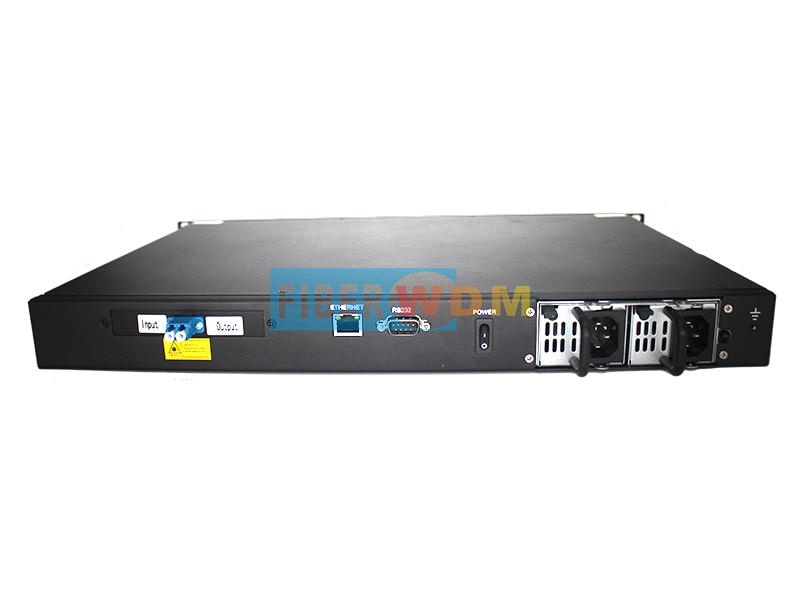

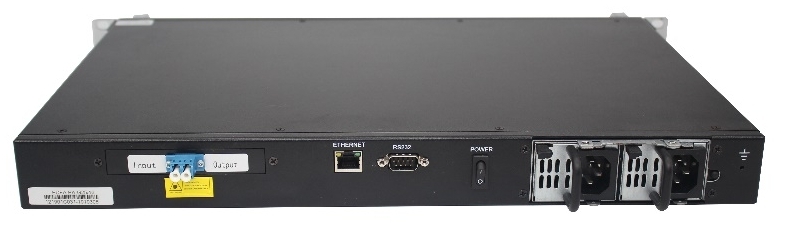

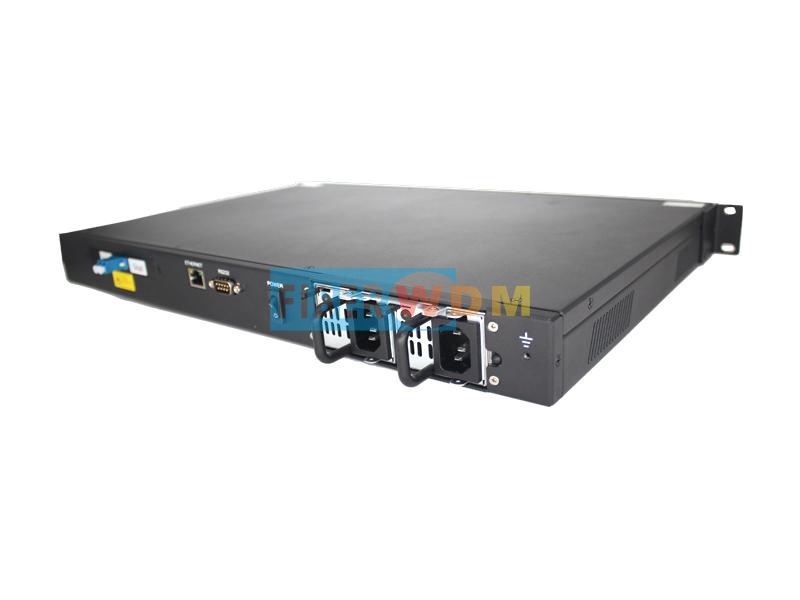

صورة المنتج




مضخمات بصرية BA، PA، LA لنقل البيانات عبر الشبكة



مضخم الألياف الضوئية EDFA الخاص بنا هو مضخم ألياف ضوئية منخفض الضوضاء ومسطح الكسب من نوع C-band edfa مصمم لتوسيع ميزانية طاقة الوصلة الضوئية بشكل فعال من حيث التكلفة لبناء حلول المسافات الطويلة.


الخصائص البصرية

اسم المنتج

مضخم طاقة (BA)

المعلمة

مين

عادي

الأعلى

وحدة

طول الموجة التشغيلية

1529

1550

1564

نانومتر

طاقة الإدخال

-14

5

ديسيبل ميلي واط

يكسب

15

ديسيبل

طاقة الخرج

20

ديسيبل ميلي واط

اكتسب استواءً

0.6

1.5

ديسيبل

رقم الضوضاء

5.0

ديسيبل

عزل المدخلات/المخرجات

30

ديسيبل

تسرب مضخة الإخراج

-30

ديسيبل ميلي واط

فقدان العودة للإدخال/الإخراج

45

ديسيبل

الفقد المعتمد على الاستقطاب

0.5

ديسيبل

تشتت نمط الاستقطاب

0.5

ملاحظة:

درجة حرارة التشغيل

-5

55

درجة مئوية

رطوبة

5

95

%

درجة حرارة التخزين

-40

85

درجة مئوية

استهلاك الطاقة

30

دبليو

قوة

-48 فولت تيار مستمر أو 220 فولت تيار متردد

V

واجهة المستخدم

LC/UP أو غيرها

الأبعاد

(العرض × الطول × الارتفاع) 482.6 × 245 × 43.6

مم

اسم المنتج

مضخم الخط (LA)

المعلمة

مين

عادي

الأعلى

وحدة

طول الموجة التشغيلية

1529

1550

1564

نانومتر

طاقة الإدخال

-25

-7

ديسيبل ميلي واط

يكسب

25

ديسيبل

طاقة الخرج

16

ديسيبل ميلي واط

اكتسب استواءً

0.6

1.5

ديسيبل

عزل المدخلات/المخرجات

30

ديسيبل

تسرب مضخة الإخراج

-30

ديسيبل ميلي واط

فقدان العودة للإدخال/الإخراج

45

ديسيبل

الفقد المعتمد على الاستقطاب

0.5

ديسيبل

تشتت نمط الاستقطاب

0.5

ملاحظة:

رقم الضوضاء

5.0

ديسيبل

درجة حرارة التشغيل

-5

55

درجة مئوية

رطوبة

5

95

%

درجة حرارة التخزين

-40

85

درجة مئوية

استهلاك الطاقة

30

دبليو

قوة

-48 فولت تيار مستمر و 220 فولت تيار متردد

V

واجهة المستخدم

LC/UPC أو غيرها

الأبعاد

(العرض × الطول × الارتفاع) 482.6 × 245 × 43.6

مم

اسم المنتج

مُحفِّز ما قبل التطعيم (PA)

المعلمة

مين

عادي

الأعلى

وحدة

طول الموجة التشغيلية

1529

1550

1564

نانومتر

طاقة الإدخال

-30

-7

ديسيبل ميلي واط

يكسب

25

طاقة الخرج

16

ديسيبل ميلي واط

عتبة طاقة الإدخال الضوئية

-30

-40

ديسيبل ميلي واط

رقم الضوضاء

5.0

ديسيبل

اكتسب استواءً

0.6

1.5

ديسيبل

عزل المدخلات/المخرجات

30

ديسيبل

تسرب مضخة الإخراج

-30

ديسيبل ميلي واط

فقدان العودة للإدخال/الإخراج

45

ديسيبل

الفقد المعتمد على الاستقطاب

0.5

ديسيبل

تشتت نمط الاستقطاب

0.5

ملاحظة:

درجة حرارة التشغيل

-5

55

درجة مئوية

رطوبة

5

95

%

درجة حرارة التخزين

-40

85

درجة مئوية

استهلاك الطاقة

30

دبليو

قوة

-48 فولت تيار مستمر و 220 فولت تيار متردد

V

واجهة المستخدم

LC/UPC أو غيرها

الأبعاد

(العرض × الطول × الارتفاع) 482.6 × 245 × 43.6

مم

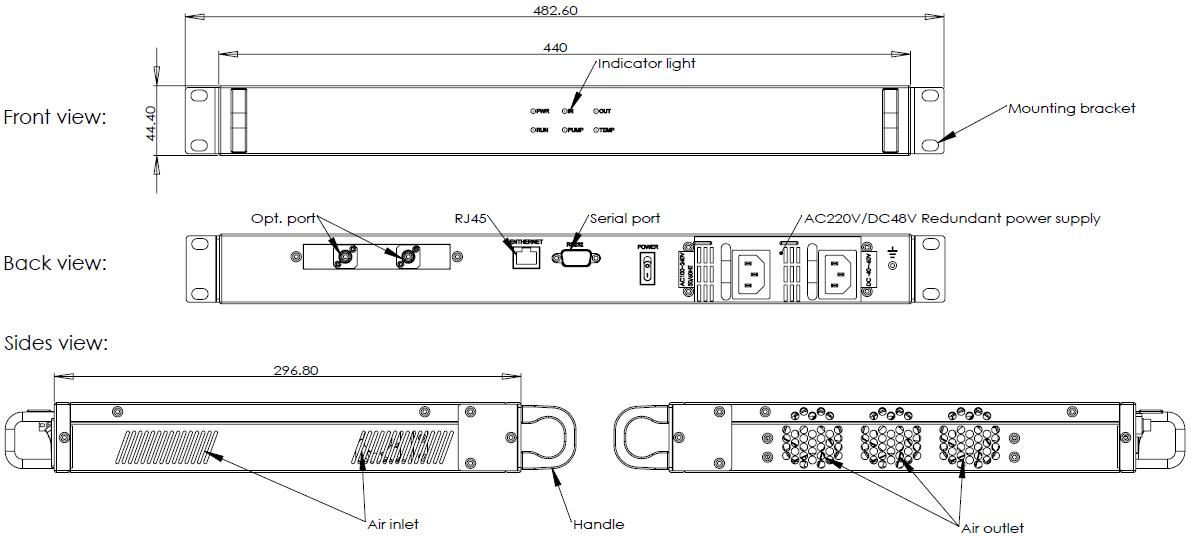

الهيكل الميكانيكي




مضخم الصوت EDFA البصري EDFA BA، LA، PA
