High-Power EDFA Fiber Amplifier 23dBm
مضخم ألياف ضوئية عالي القدرة EDFA 23 ديسيبل ميلي واط

مضخم ألياف ضوئية عالي القدرة EDFA 23 ديسيبل ميلي واط

ميزة:

  • الاستقطاب - غير حساس
  • استقرار وموثوقية عاليتان
  • كفاءة عالية للمضخة
  • نطاق ترددي واسع يغطي نطاقي C و L (1525 - 1565 نانومتر)
  • مستوى ضوضاء منخفض (4 - 6 ديسيبل)
  • فقدان إدخال منخفض
استفسر الآن تحميل
فئات
  • تفاصيل المنتج

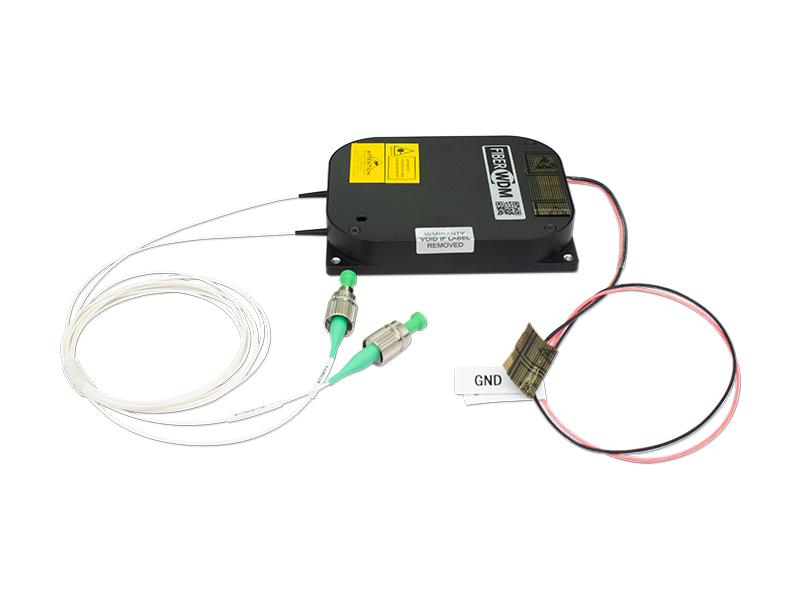

مضخم ألياف ضوئية عالي القدرة EDFA 23 ديسيبل ميلي واط

RD-EDFA-M3-C1-N-23dBm-09SM-1m-FC/APC

مضخم الألياف الضوئية EDFA من Fiberwdm هو مضخم ألياف عالي الأداء مصمم لأنظمة الاتصالات الضوئية. يعمل ضمن نطاق أطوال موجية من 1527 إلى 1565 نانومتر، ويُنتج طاقة ضوئية تصل إلى 23 ديسيبل ميلي واط مع معامل ضوضاء ≤ 5.5 ديسيبل وفقدان عودة ≥ 45 ديسيبل، مما يضمن تضخيمًا فعالًا للإشارة. بفضل نطاق درجة حرارة التشغيل من -10 درجة مئوية إلى +60 درجة مئوية، فهو مناسب لمختلف الظروف البيئية. مزود بواجهة RS232 ووظائف إنذار متعددة، مما يُسهل عملية المراقبة والصيانة، ويجعله خيارًا مثاليًا لتطبيقات الإرسال لمسافات طويلة والتطبيقات ذات النطاق الترددي العالي.

[إذا لم تكن قوائم الدعم موجودة] المواصفات البصرية:

المعلمة

مين

النوع.

الأعلى

وحدة

طول الموجة التشغيلية

1527

1550.12

1565

نانومتر

الطاقة الضوئية المدخلة

-15 -5 5

ديسيبل ميلي واط

القدرة الضوئية الخارجة

13 23

23

ديسيبل ميلي واط

معامل الضوضاء عند المدخل = -5 ديسيبل ميلي واط، المخرج = 23 ديسيبل ميلي واط

- - 5.5

ديسيبل

كسب ارتباط الاستقطاب

- -

0.5

ديسيبل

تشتت نمط الاستقطاب

- -

0.5

ملاحظة:

فقدان العودة المدخلة

45 - -

ديسيبل

خسارة العودة في المخرجات

45 - -

ديسيبل

وضع التشغيل

APC، ACC

[إذا لم تكن قوائم الدعم موجودة] بيئة العمل:

المعلمة مين النوع. الأعلى وحدة

درجة حرارة التشغيل

-10

+25

+60

درجة مئوية

درجة حرارة التخزين

-40 - +80

درجة مئوية

الرطوبة النسبية

0 - 90

%

[إذا لم تكن قوائم الدعم موجودة] المواصفات الكهربائية:

المعلمة مين النوع. الأعلى وحدة

مزود الطاقة

+4.75

+5

+5.25

V

استهلاك الطاقة

-

8

دبليو

[إذا لم تكن قوائم الدعم موجودة] نوع الموصل:

الاتصال: موصل RS232 ذو 26 سنًا بمسافة 2.0 مم بين الأطراف. توزيع الأطراف كما هو موضح أدناه.

دبوس

تعيين

رمز

مستوى

وصف

1

VCC_3.3V

P

-

مصدر طاقة 3.3 فولت

2

VCC_3.3V

P

-

مصدر طاقة 3.3 فولت

3

أرضي

P

-

باور جراوند

4

أرضي

P

-

باور جراوند

5

كارولاينا الشمالية

F

-

غير متصل

6

كارولاينا الشمالية

F

-

غير متصل

7

كارولاينا الشمالية

F

-

غير متصل

8

كارولاينا الشمالية

F

-

غير متصل

9

إنذار الإخراج

يا

LVTTL

إنذار طاقة الخرج

10

إنذار الإدخال

يا

LVTTL

إنذار طاقة الإدخال

11

إنذار ضغط المضخة

يا

LVTTL

إنذار درجة حرارة المضخة

12

إنذار المضخة الحالي

يا

LVTTL

إنذار التيار الكهربائي للمضخة

13

كارولاينا الشمالية

F

-

غير متصل

14

وحدة إنذار العنصر

يا

LVTTL

درجة حرارة الوحدة

إنذار

15

كارولاينا الشمالية

F

-

غير متصل

16

كارولاينا الشمالية

F

-

غير متصل

17

كارولاينا الشمالية

F

-

غير متصل

18

إعادة ضبط

أنا

-

مدخل إعادة ضبط خارجي

19

أرضي

P

-

باور جراوند

20

أرضي

P

-

باور جراوند

21

RXD

أنا

RS232

إدخال البيانات التسلسلي

22

TXD

يا

RS232

إخراج البيانات التسلسلية

23

أرضي

P

-

باور جراوند

24

أرضي

P

-

باور جراوند

25

VCC_3.3V

P

-

مصدر طاقة 3.3 فولت

26

VCC_3.3V

P

-

مصدر طاقة 3.3 فولت

ملاحظة 1: P: مصدر الطاقة؛ I: المدخل؛ O: المخرج؛ F: البروز.

ملاحظة 2: تتوفر رسالة الإنذار عندما تكون جميع دبابيس الإنذار الخارجة منخفضة.

ملاحظة 3: مدخل إعادة الضبط الخارجي يعمل بمستوى منخفض نشط.

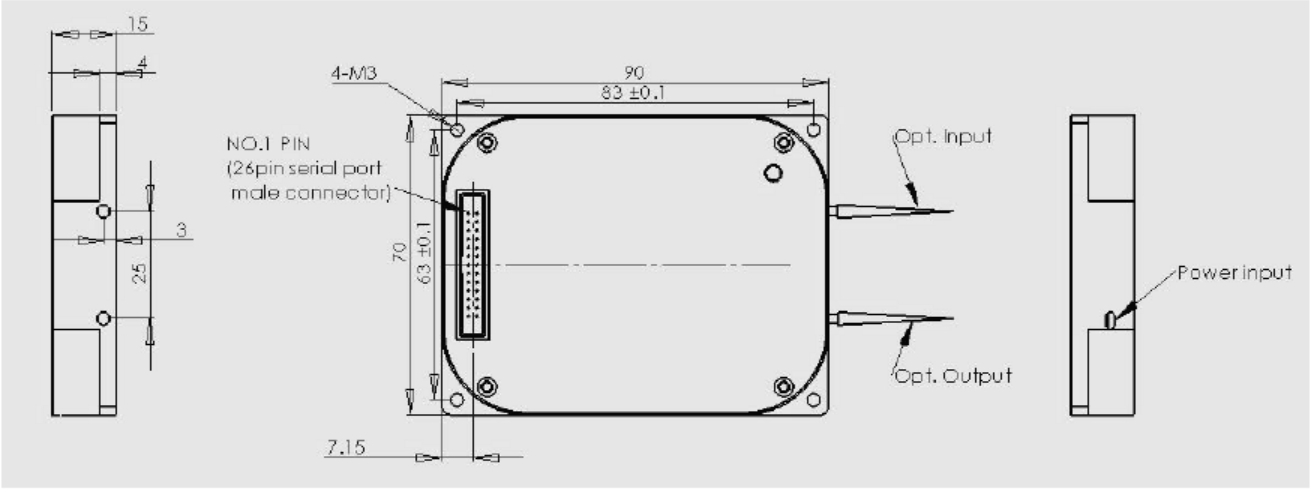

[إذا لم تكن قوائم الدعم موجودة] الهيكل الميكانيكي:

EDFA Optical Amplifier

[إذا لم تكن قوائم الدعم موجودة] جديلة:

أغراض

تحديد

لون الألياف

أبيض

نوع الألياف

أنبوب G657A بطول 900 مم

طول ذيل الحصان

1000±10 مم

نوع الموصل

FC/APC
