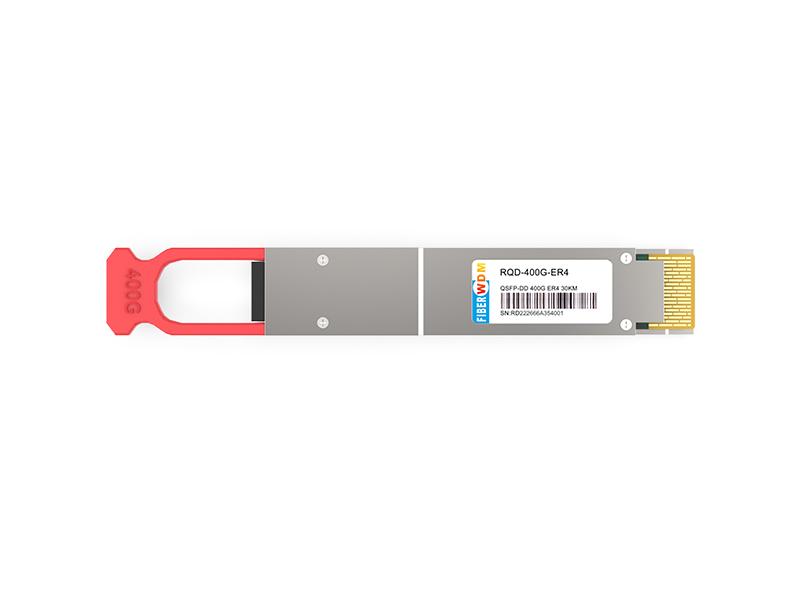

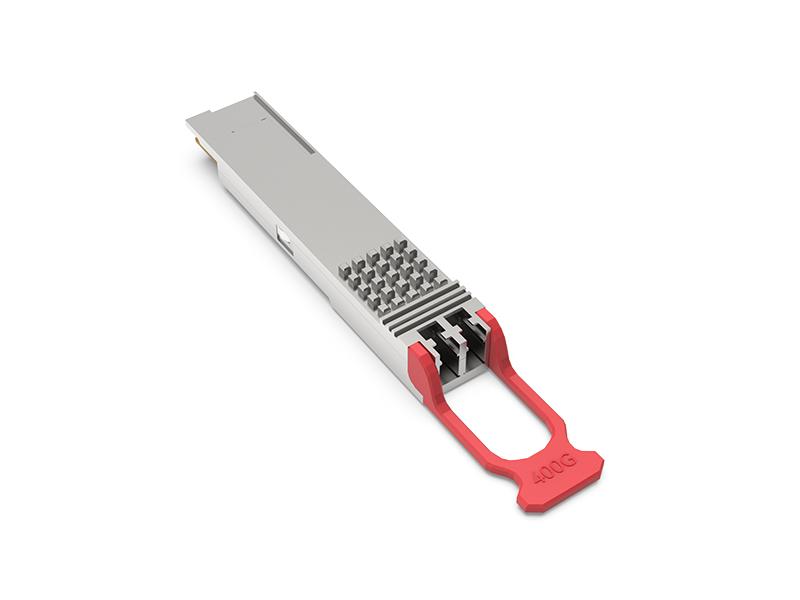

400G QSFP-DD ER4 30KM

RQD-400G-ER4

سمات

• يدعم 400GBASE-ER4-30؛
• معدل نقل البيانات في المسار 106.25 جيجابت/ثانية مع PAM4؛
• يصل مدى الإرسال إلى 30 كم على الألياف أحادية النمط؛
• 8x53.125 جيجابت/ثانية مع واجهة كهربائية PAM4 (400GAUI-8)؛
• واجهة I2C مع نظام مراقبة تشخيص رقمي متكامل؛
• حزمة QSFP-DD MSA مزودة بموصل LC مزدوج؛
• مصدر طاقة واحد +3.3 فولت؛
• أقصى استهلاك للطاقة 14 واط؛
• درجة حرارة تشغيل العلبة: من 0 إلى +70 درجة مئوية؛
• متوافق مع معيار QSFP-DD CMIS؛
• متوافق مع مواصفات الأجهزة 802.3bs و QSFP-DD؛
• يتوافق مع توجيهات الاتحاد الأوروبي 2015/863/EU؛

معلومات الطلب

الجدول 1 - معلومات الطلب

أعلى التقييمات المطلقة

الجدول 2 - الحد الأقصى المطلق للتقييمات

ظروف التشغيل الموصى بها

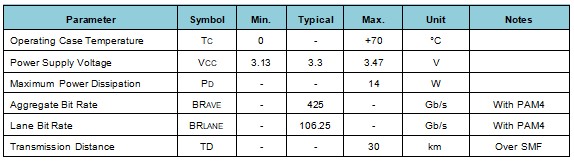

الجدول 3 - ظروف التشغيل الموصى بها

الخصائص البصرية

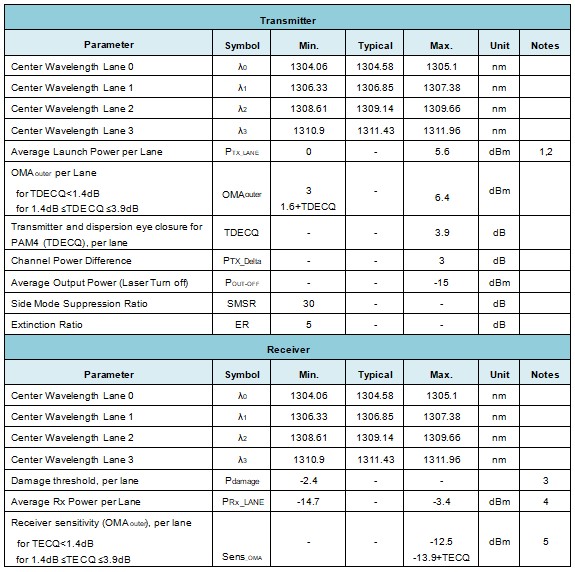

الجدول 4 - الخصائص البصرية

ملحوظات:

1. يتم إطلاق الطاقة الضوئية في الألياف أحادية النمط.

٢. متوسط قوة الإطلاق لكل مسار (بالدقائق) هو مؤشر تقريبي وليس المؤشر الرئيسي لقوة الإشارة. لا يمكن لجهاز إرسال ذي قوة إطلاق أقل من هذه القيمة أن يكون متوافقًا مع المعايير؛ ومع ذلك، فإن القيمة الأعلى من هذه القيمة لا تضمن التوافق.

3. يجب أن يكون جهاز الاستقبال قادراً على تحمل التعرض المستمر لإشارة دخل ضوئية ذات مستوى طاقة متوسط كهذا دون أن يتضرر. ولا يشترط أن يعمل جهاز الاستقبال بشكل صحيح عند مستوى طاقة الدخل هذا.

4. متوسط قدرة الاستقبال لكل مسار (بالدقائق) هو مؤشر تقريبي وليس المؤشر الرئيسي لقوة الإشارة. لا يمكن اعتبار قدرة الاستقبال أقل من هذه القيمة مطابقة للمعايير؛ ومع ذلك، فإن القيمة الأعلى منها لا تضمن المطابقة.

5. حساسية جهاز الاستقبال (OMAouter)، يتم تعريف كل مسار (الحد الأقصى) بمعدل خطأ البت = 2.4E-4.

الخصائص الكهربائية

إشارة عالية السرعة: متوافقة مع معيار 400GAUI-8 (IEEE 802.3bs)

إشارة منخفضة السرعة: متوافقة مع مواصفات أجهزة QSFP-DD

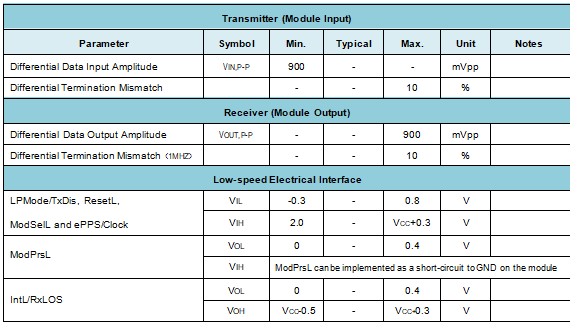

الجدول 5 - الخصائص الكهربائية

التشخيص الرقمي

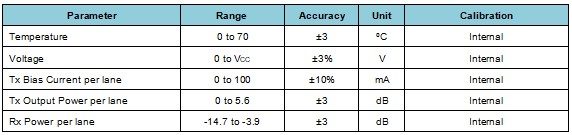

الجدول 6 - التشخيص الرقمي

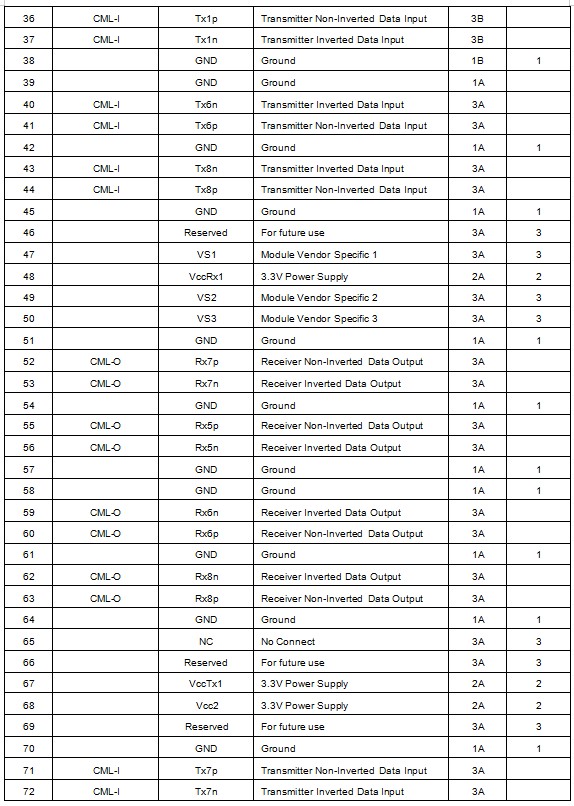

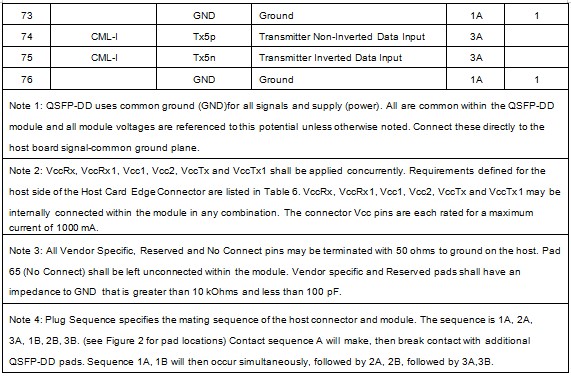

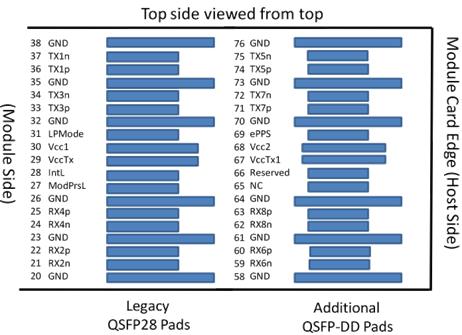

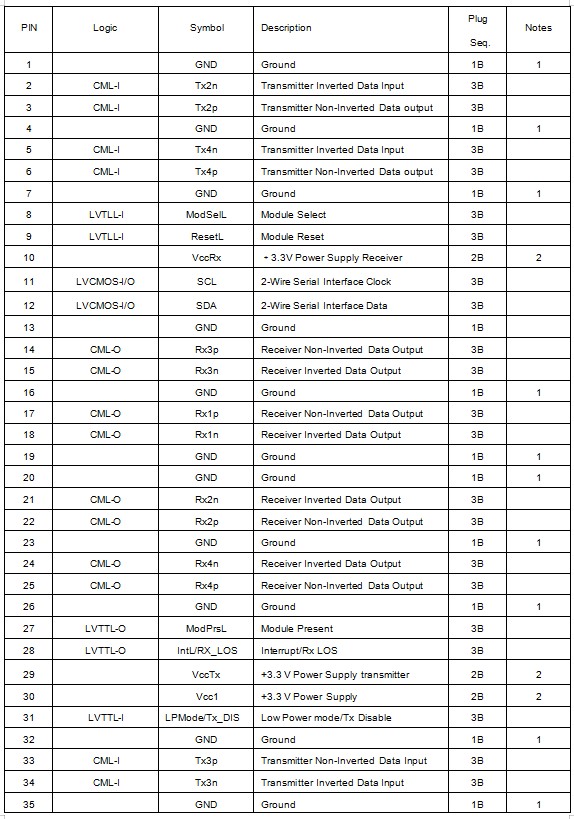

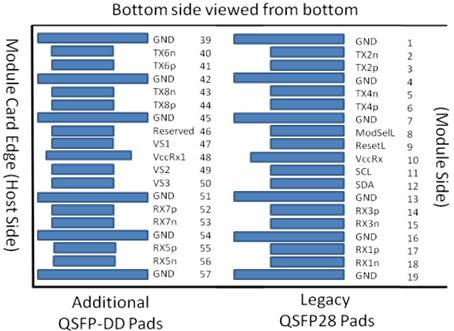

تعريفات الدبابيس

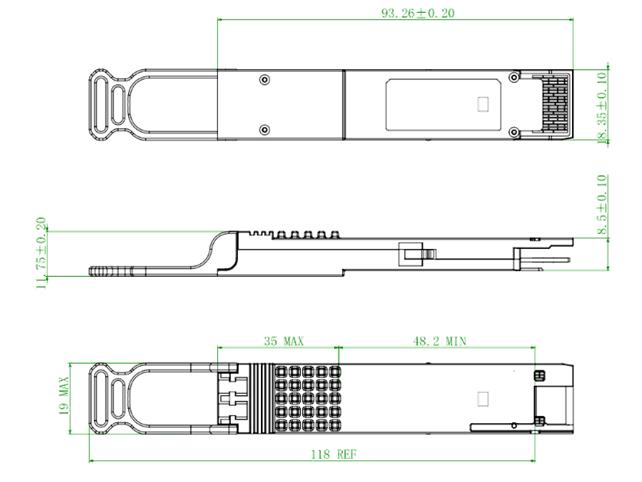

الأبعاد الميكانيكية

تحذيرات

• احتياطات التعامل: هذا الجهاز عرضة للتلف نتيجة التفريغ الكهروستاتيكي. يُنصح بشدة بتوفير بيئة خالية من الشحنات الكهروستاتيكية. اتبع الإرشادات وفقًا لإجراءات الحماية من التفريغ الكهروستاتيكي الصحيحة.
• السلامة من الليزر: يستخدم جهاز الإرسال والاستقبال من عائلة WXTR# نظام ليزر شبه موصل، وهو منتج من الفئة الأولى لليزر وفقًا لإدارة الغذاء والدواء الأمريكية، ويتوافق مع البندين 1040.10 و1040.11 من قانون اللوائح الفيدرالية 21. كما أنه منتج من الفئة الأولى لليزر وفقًا للمعيار IEC 60825-1.
