الميزات:
التطبيقات:

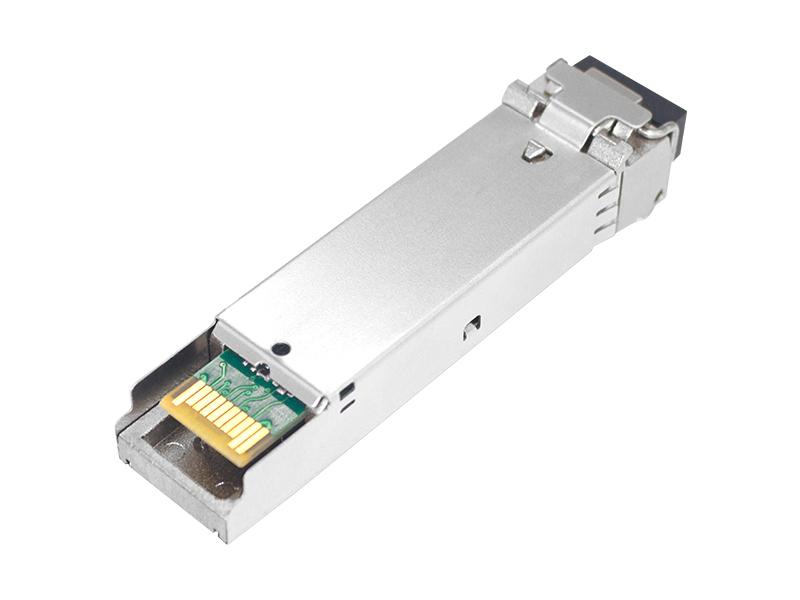

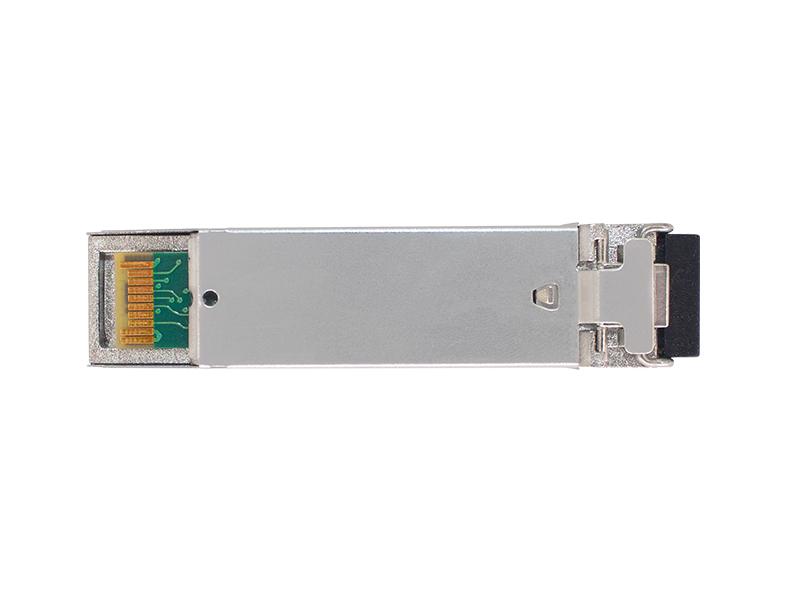

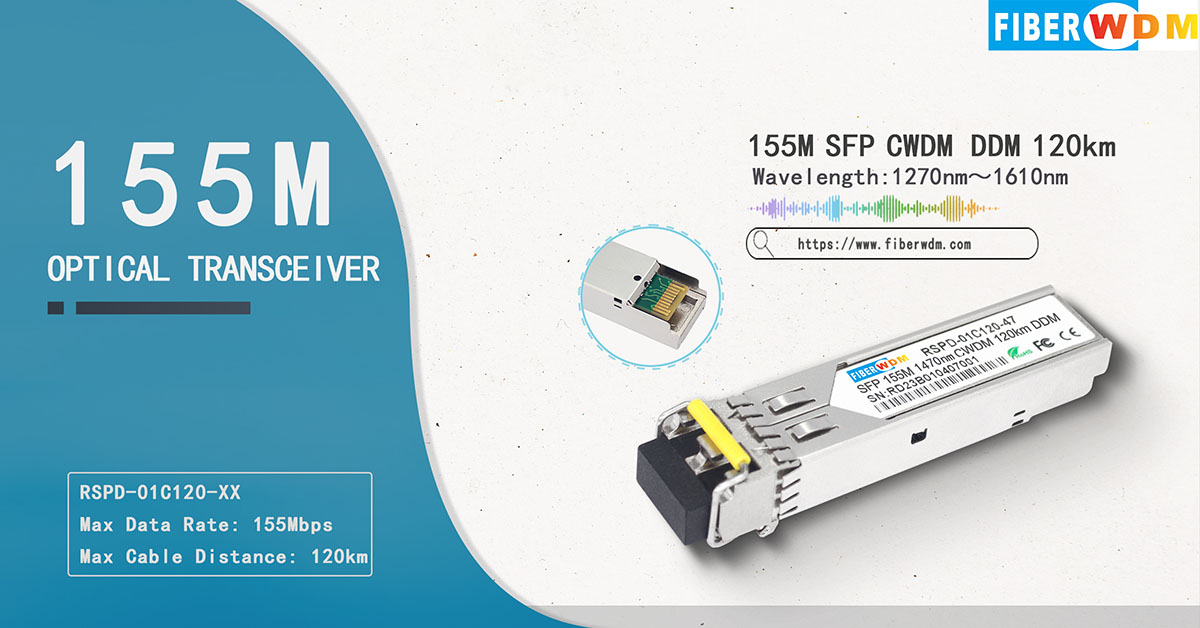

RSPD-01C120-XX
جهاز إرسال واستقبال SFP بتقنية CWDM بسرعة 155 ميجابت/ثانية ومدى 120 كم
قابل للتوصيل السريع، ثنائي LC، +3.3 فولت، 1270 نانومتر ~ 1610 نانومتر، CWDM DFB-LD، أحادي النمط، DDM
وصف:
تقنية الألياف الضوئية WDM وحدة الإرسال والاستقبال RSPD-01C120-xx هي وحدة عالية الأداء وفعالة من حيث التكلفة، مزودة بواجهة بصرية LC مزدوجة. تستخدم هذه الوحدة وصلة CML قياسية مقترنة بتيار متردد لنقل الإشارات عالية السرعة، بالإضافة إلى إشارات التحكم والمراقبة LVTTL. يستخدم قسم الاستقبال مستقبل PIN، بينما يستخدم قسم الإرسال ليزر CWDM DFB بتردد 1270-1610 نانومتر، مما يضمن هامش خطأ يصل إلى 29 ديسيبل، وبالتالي إمكانية استخدام هذه الوحدة في تطبيقات SONETOC-3/SDHSTM-1 لمسافة 120 كيلومترًا.
أعلى التقييمات المطلقة
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
|
درجة حرارة التخزين |
TS |
-40 |
|
+85 |
درجة مئوية |
|
جهد التغذية |
VCC |
-0.5 |
|
4 |
V |
|
الرطوبة النسبية |
RH |
0 |
|
85 |
% |
بيئة التشغيل الموصى بها
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
|
|
درجة حرارة تشغيل العلبة |
صناعي |
TC |
-40 |
|
85 |
درجة مئوية |
|
ممتد |
-5 |
|
85 |
درجة مئوية |
||
|
تجاري |
0 |
|
+70 |
درجة مئوية |
||
|
جهد التغذية |
VCC |
3.135 |
|
3.465 |
V |
|
|
التيار الكهربائي |
المحكمة الجنائية الدولية |
|
|
300 |
مللي أمبير |
|
|
تيار البدء |
إيسورج |
|
|
Icc+30 |
مللي أمبير |
|
|
أقصى طاقة |
أقصى ضغط |
|
|
1 |
دبليو |
|
الخصائص الكهربائية (درجة الحرارة القصوى = -40 إلى 85 درجة مئوية، جهد التغذية = 3.135 إلى 3.465 فولت)
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
ملحوظة |
|
قسم جهاز الإرسال: |
|
|||||
|
معاوقة الدخل التفاضلية |
رين |
90 |
100 |
110 |
دبليو |
1 |
|
تأرجح إدخال البيانات أحادي الطرف |
فين بي بي |
250 |
|
1200 |
mVp-p |
|
|
جهد تعطيل الإرسال |
VD |
Vcc – 1.3 |
|
Vcc |
V |
2 |
|
جهد تمكين الإرسال |
فين |
في |
|
Vee+ 0.8 |
V |
|
|
تعطيل الإرسال وقت التأكيد |
حلوى تي |
|
|
10 |
نحن |
|
|
قسم جهاز الاستقبال: |
|
|||||
|
تأرجح مخرج البيانات أحادي الطرف |
Vout,pp |
300 |
|
800 |
mv |
3 |
|
زمن ارتفاع إخراج البيانات |
tr |
|
|
500 |
ملاحظة: |
4 |
|
وقت سقوط إخراج البيانات |
tf |
|
|
500 |
ملاحظة: |
4 |
|
عطل في خط الرؤية |
خطأ فيلوس |
Vcc – 0.5 |
|
مضيف VCC |
V |
5 |
|
مستوى الرؤية طبيعي |
معيار Vlos |
في |
|
Vee+0.5 |
V |
5 |
|
رفض مصدر الطاقة |
PSR |
100 |
|
|
mVpp |
6 |
ملحوظة:
1. مقترن بالتيار المتردد.
2. أو دائرة مفتوحة.
3. في إنهاء تفاضلي 100 أوم.
4. 20 – 80 %
5. خط الرؤية هو LVTTL. يشير المنطق 0 إلى التشغيل العادي؛ ويشير المنطق 1 إلى عدم اكتشاف أي إشارة.
6. تتوافق جميع مواصفات جهاز الإرسال والاستقبال مع تعديل جيبي لمصدر الطاقة من 20 هرتز إلى 1.5 ميجاهرتز حتى القيمة المحددة المطبقة من خلال شبكة ترشيح مصدر الطاقة الموضحة في الصفحة 23 من اتفاقية مصادر متعددة لجهاز الإرسال والاستقبال ذي الشكل الصغير القابل للتوصيل (CWDM SFP)، بتاريخ 14 سبتمبر 2000.
المعلمات البصرية (TOP = -40 إلى 85 درجة مئوية، VCC = 3.135 إلى 3.465 فولت)
|
المعلمة |
رمز |
دقيقة. |
عادي |
الأعلى. |
وحدة |
ملحوظة |
|
قسم جهاز الإرسال: |
||||||
|
الطول الموجي المركزي |
λc |
λ-6 |
λ |
λ+7.5 |
نانومتر |
|
|
عرض الطيف |
σ |
|
|
1 |
نانومتر |
|
|
قدرة الخرج البصري |
شفاه ممتلئة |
0 |
|
5 |
ديسيبل ميلي واط |
1 |
|
زمن الصعود/الهبوط البصري |
tr / tf |
|
|
500 |
ملاحظة: |
2 |
|
نسبة الانقراض |
غرفة الطوارئ |
10 |
|
|
ديسيبل |
|
|
الارتعاش الناتج (من الذروة إلى الذروة) |
JTXp-p |
|
|
0.07 |
واجهة المستخدم |
3 |
|
الارتعاش الناتج (rms) |
JTXrms |
|
|
0.07 |
واجهة المستخدم |
3 |
|
قناع للعين للإخراج البصري |
متوافق مع معيار G.957 (فئة 1 للسلامة من الليزر) |
|
||||
|
قسم جهاز الاستقبال: |
|
|||||
|
الطول الموجي للإدخال البصري |
λc |
1260 |
|
1620 |
نانومتر |
|
|
زيادة الحمل على جهاز الاستقبال |
بول |
-8 |
|
|
ديسيبل ميلي واط |
4 |
|
حساسية الوصفة الطبية |
سين |
|
|
-34 |
ديسيبل ميلي واط |
4 |
|
تأكيد RX_LOS |
لوس أنجلوس |
-47 |
|
|
ديسيبل ميلي واط |
|
|
إلغاء تأكيد RX_LOS |
لوس دي |
|
|
-37 |
ديسيبل ميلي واط |
|
|
التخلف RX_LOS |
لوش |
0.5 |
|
|
ديسيبل |
|
|
المواصفات العامة: |
||||||
|
معدل نقل البيانات |
BR |
|
155 |
|
ميغابت/ثانية |
|
|
معدل الخطأ في البت |
بير |
|
|
10-12 |
|
|
|
أقصى طول رابط مدعوم على ألياف أحادية الوضع 9/125 ميكرومتر بسرعة 155 ميجابت/ثانية |
LMAX |
|
80 |
|
كم |
|
|
إجمالي ميزانية النظام |
رطل |
29 |
|
|
ديسيبل |
|
ملحوظة
1. يتم إطلاق الطاقة الضوئية في الألياف أحادية النمط.
2. 20-80%.
3. قياسات الارتعاش التي تم إجراؤها باستخدام Agilent OMNIBERT 718 وفقًا لـ GR-253.
4. تم القياس باستخدام PRBS 27-1 عند معدل خطأ بت 10-12

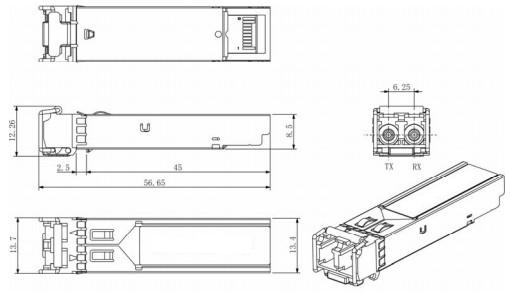

الأبعاد الميكانيكية
الرسم الميكانيكي
معلومات الطلب:

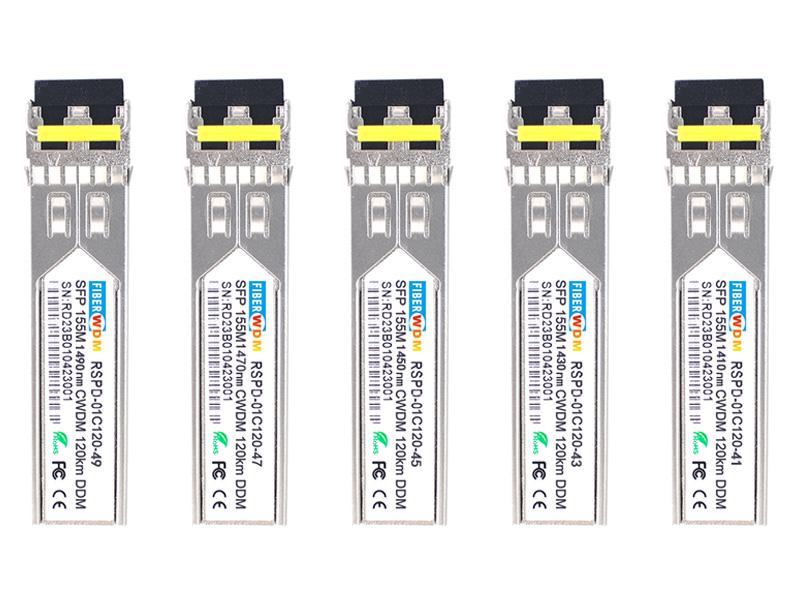

في رقم الجزء RSPD-01C120-xx، يرمز xx إلى الطول الموجي المركزي، مثل:
27: لـ 1270 نانومتر، 29: لـ 1290 نانومتر، 31: لـ 1310 نانومتر، ... 61: لـ 1610 نانومتر.
