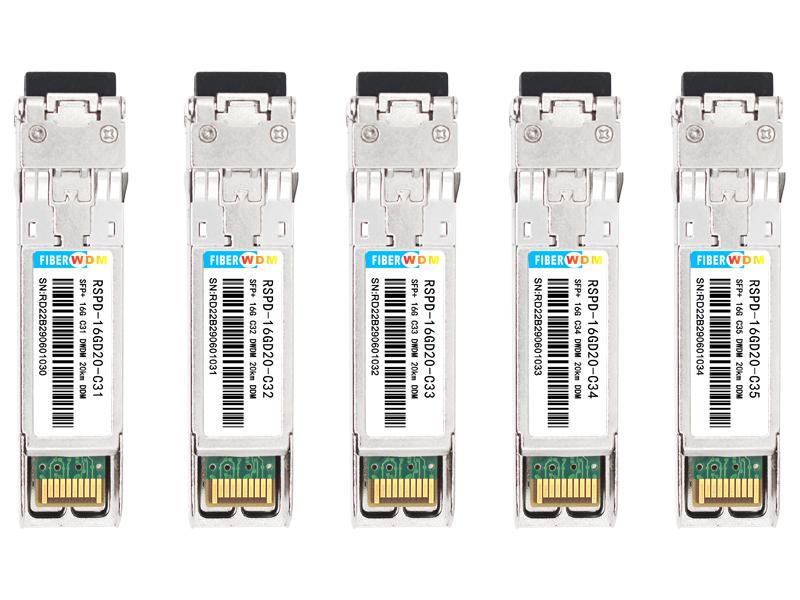

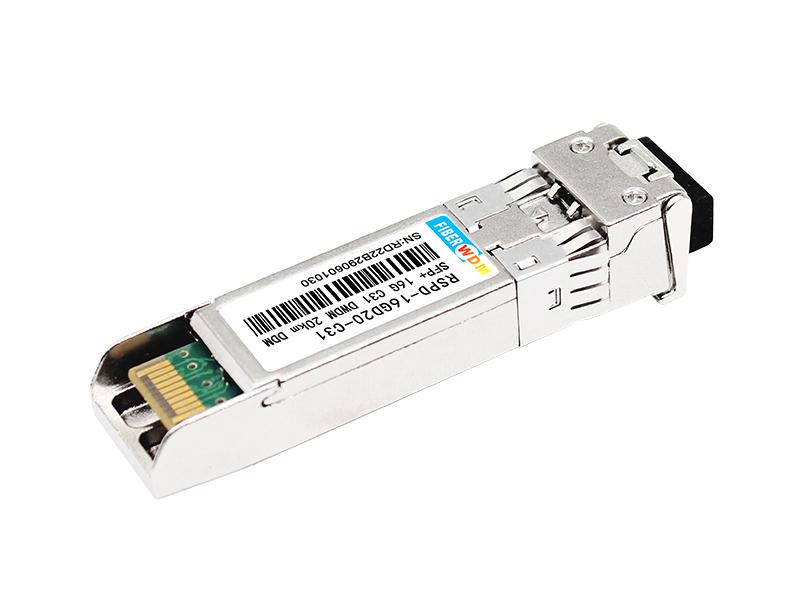

جهاز إرسال واستقبال ضوئي SFP+ 16G C17-C61 DWDM 20KM DDM

المعلمة

الرمز

الحد الأدنى

الحد الأقصى

الوحدة

جهد التغذية

Vcc

-0.5

4.5

فولت

درجة حرارة التخزين

درجة الحرارة

-40

+85

درجة مئوية

رطوبة التشغيل

-

5

85

%

المعلمة

الرمز

الحد الأدنى

نموذجي

الحد الأقصى

الوحدة

درجة حرارة علبة التشغيل

Tc

0

+70

درجة مئوية

جهد مصدر الطاقة

Vcc

3.135

3.30

3.465

فولت

تيار مصدر الطاقة

Icc

550

مللي أمبير

معدل البيانات

4.25

14.025

جيجابت في الثانية

المعلمة

الرمز

الحد الأدنى

نموذجي

الحد الأقصى

الوحدة

ملاحظات

جهاز الإرسال

الطول الموجي المركزي

λc

1528.77

1563.86

نانومتر

عرض الطيف (-20 ديسيبل)

Δλ

1

نانومتر

نسبة كبح الوضع الجانبي

SMSR

30

-

ديسيبل

متوسط طاقة الخرج

Pout

-1

+3

ديسيبل ميلي واط

1

نسبة الانقراض

ER

8.2

ديسيبل

تفاضل تأرجح إدخال البيانات

رقم تعريف المركبة

180

850

ملي فولت

2

معاوقة الدخل التفاضلية

ZIN

90

100

110

أوم

تعطيل الإرسال

تعطيل

2.0

Vcc

فولت

تفعيل

0

0.8

فولت

عطل الإرسال

عطل

2.0

Vcc

فولت

عادي

0

0.8

فولت

جهاز الاستقبال

الطول الموجي المركزي

λc

1260

1620

نانومتر

حساسية جهاز الاستقبال

-14

ديسيبل ميلي واط

3

زيادة تحميل جهاز الاستقبال

0.5

ديسيبل ميلي واط

3

إلغاء تأكيد خط البصر

LOSD

-15

ديسيبل ميلي واط

تأكيد خط البصر

LOSA

-28

ديسيبل ميلي واط

التخلف في خط البصر

0.5

ديسيبل

فرق تأرجح خرج البيانات

Vout

300

٩٠٠

ملي فولت

٤

خط الرؤية

مرتفع

2.0

Vcc

فولت

منخفض

0.8

فولت

المعلمة

الرمز

الحد الأدنى

نموذجي

الحد الأقصى

الوحدة

تعطيل الإرسال، عكس الوقت

t_on

2

مللي ثانية

وقت تأكيد تعطيل الإرسال

t_off

100

ميكروثانية

وقت التهيئة، بما في ذلك إعادة ضبط خطأ الإرسال

t_init

300

مللي ثانية

وقت تأكيد خطأ الإرسال

t_fault

100

ميكروثانية

تعطيل الإرسال لإعادة الضبط

t_reset

10

ميكروثانية

وقت تأكيد خط البصر

t_loss_on

100

ميكروثانية

وقت إلغاء تأكيد خط البصر

t_loss_off

100

ميكروثانية

معدل ساعة المعرف التسلسلي

f_serial_clock

100

400

كيلوهرتز

MOD_DEF (0:2) - عالي

VH

2

Vcc

فولت

MOD_DEF (0:2) - منخفض

VL

0.8

فولت

المعلمة

المدى

الوحدة

الدقة

المعايرة

درجة الحرارة

من 0 إلى +70

درجة مئوية

±3 درجة مئوية

داخلي

الجهد

من 3.0 إلى 3.6

فولت

±3%

داخلي

تيار الانحياز

من 0 إلى 100

مللي أمبير

±10%

داخلي

طاقة الإرسال

من -1 إلى +3

ديسيبل ميلي واط

±3 ديسيبل

داخلي

طاقة الاستقبال

من -16 إلى -1

ديسيبل ميلي واط

±3 ديسيبل

داخلي

رقم القطعة

وصف المنتج

RSPD-16GD20-C17

SFP+ C17 DWDM، بسرعة 14.025 جيجابت في الثانية، LC، بمدى 20 كم، ودرجة حرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM

RSPD-16GD20-C18

SFP+ C18 DWDM، 14.025 جيجابت في الثانية، LC، 20 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM

RSPD-16GD20-C19

SFP+ C19 DWDM، بسرعة 14.025 جيجابت في الثانية، LC، بمدى 20 كم، ودرجة حرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM

RSPD-16GD20-C20

SFP+ C20 DWDM، 14.025 جيجابت في الثانية، LC، 20 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM

RSPD-16GD20-C21

SFP+ C21 DWDM، بسرعة 14.025 جيجابت في الثانية، LC، بمدى 20 كم، ودرجة حرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM

RSPD-16GD20-C22

SFP+ C22 DWDM، 14.025 جيجابت في الثانية، LC، 20 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM

RSPD-16GD20-C23

SFP+ C23 DWDM، بسرعة 14.025 جيجابت في الثانية، LC، بمدى 20 كم، ودرجة حرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM

RSPD-16GD20-C24

SFP+ C24 DWDM، 14.025 جيجابت في الثانية، LC، 20 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM

RSPD-16GD20-C25

SFP+ C25 DWDM، بسرعة 14.025 جيجابت في الثانية، LC، مسافة 20 كم، درجة حرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM

RSPD-16GD20-C26

SFP+ C26 DWDM، 14.025 جيجابت في الثانية، LC، 20 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM

RSPD-16GD20-C27

SFP+ C27 DWDM، بسرعة 14.025 جيجابت في الثانية، LC، بمدى 20 كم، ودرجة حرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM

RSPD-16GD20-C28

SFP+ C28 DWDM، 14.025 جيجابت في الثانية، LC، 20 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM

RSPD-16GD20-C29

SFP+ C29 DWDM، بسرعة 14.025 جيجابت في الثانية، كابل LC، مسافة 20 كم، نطاق درجة الحرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM

RSPD-16GD20-C30

SFP+ C30 DWDM، بسرعة 14.025 جيجابت في الثانية، كابل LC، مسافة 20 كم، نطاق درجة الحرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM

RSPD-16GD20-C31

SFP+ C31 DWDM، 14.025 جيجابت في الثانية، LC، 20 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM

RSPD-16GD20-C32

SFP+ C32 DWDM، بسرعة 14.025 جيجابت في الثانية، LC، لمسافة 20 كم، من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM

RSPD-16GD20-C33

SFP+ C33 DWDM، 14.025 جيجابت في الثانية، LC، 20 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM

RSPD-16GD20-C34

SFP+ C34 DWDM، بسرعة 14.025 جيجابت في الثانية، LC، بمدى 20 كم، ودرجة حرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM

RSPD-16GD20-C35

SFP+ C35 DWDM، 14.025 جيجابت في الثانية، LC، 20 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM

RSPD-16GD20-C36

SFP+ C36 DWDM، بسرعة 14.025 جيجابت في الثانية، كابل LC، مسافة 20 كم، نطاق درجة الحرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM

RSPD-16GD20-C37

SFP+ C37 DWDM، 14.025 جيجابت في الثانية، LC، 20 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM

RSPD-16GD20-C38

SFP+ C38 DWDM، بسرعة 14.025 جيجابت في الثانية، كابل LC، مسافة 20 كم، نطاق درجة الحرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM

RSPD-16GD20-C39

SFP+ C39 DWDM، 14.025 جيجابت في الثانية، LC، 20 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM

RSPD-16GD20-C40

SFP+ C40 DWDM، بسرعة 14.025 جيجابت في الثانية، كابل LC، مسافة 20 كم، نطاق درجة الحرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM

RSPD-16GD20-C41

SFP+ C41 DWDM، 14.025 جيجابت في الثانية، LC، 20 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM

RSPD-16GD20-C42

SFP+ C42 DWDM، بسرعة 14.025 جيجابت في الثانية، LC، بمدى 20 كم، ودرجة حرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM

RSPD-16GD20-C43

SFP+ C43 DWDM، 14.025 جيجابت في الثانية، LC، 20 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM

RSPD-16GD20-C44

SFP+ C44 DWDM، بسرعة 14.025 جيجابت في الثانية، LC، بمدى 20 كم، ودرجة حرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM

RSPD-16GD20-C45

SFP+ C45 DWDM، 14.025 جيجابت في الثانية، LC، 20 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM

RSPD-16GD20-C46

SFP+ C46 DWDM، بسرعة 14.025 جيجابت في الثانية، LC، بمدى 20 كم، ودرجة حرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM

RSPD-16GD20-C47

SFP+ C47 DWDM، 14.025 جيجابت في الثانية، LC، 20 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM

RSPD-16GD20-C48

SFP+ C48 DWDM، بسرعة 14.025 جيجابت في الثانية، LC، بمدى 20 كم، ودرجة حرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM

RSPD-16GD20-C49

SFP+ C49 DWDM، 14.025 جيجابت في الثانية، LC، 20 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM

RSPD-16GD20-C50

SFP+ C50 DWDM، بسرعة 14.025 جيجابت في الثانية، كابل LC، مسافة 20 كم، نطاق درجة الحرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM

RSPD-16GD20-C51

SFP+ C51 DWDM، 14.025 جيجابت في الثانية، LC، 20 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM

RSPD-16GD20-C52

SFP+ C52 DWDM، بسرعة 14.025 جيجابت في الثانية، LC، بمدى 20 كم، ودرجة حرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM

RSPD-16GD20-C53

SFP+ C53 DWDM، 14.025 جيجابت في الثانية، LC، 20 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM

RSPD-16GD20-C54

SFP+ C54 DWDM، بسرعة 14.025 جيجابت في الثانية، LC، بمدى 20 كم، ودرجة حرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM

RSPD-16GD20-C55

SFP+ C55 DWDM، 14.025 جيجابت في الثانية، LC، 20 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM

RSPD-16GD20-C56

SFP+ C56 DWDM، بسرعة 14.025 جيجابت في الثانية، LC، بمدى 20 كم، ودرجة حرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM

RSPD-16GD20-C57

SFP+ C57 DWDM، 14.025 جيجابت في الثانية، LC، 20 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM

RSPD-16GD20-C58

SFP+ C58 DWDM، بسرعة 14.025 جيجابت في الثانية، LC، بمدى 20 كم، ودرجة حرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM

RSPD-16GD20-C59

SFP+ C59 DWDM، 14.025 جيجابت في الثانية، LC، 20 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM

RSPD-16GD20-C60

SFP+ C60 DWDM، بسرعة 14.025 جيجابت في الثانية، كابل LC، مسافة 20 كم، نطاق درجة الحرارة من 0 درجة مئوية إلى +70 درجة مئوية، مع DDM

RSPD-16GD20-C61

SFP+ C61 DWDM، 14.025 جيجابت في الثانية، LC، 20 كم، 0 درجة مئوية ~ +70 درجة مئوية، مع DDM
