مفتاح بصري 24 قناة 1×2

مفتاح بصري 24 قناة 1×2

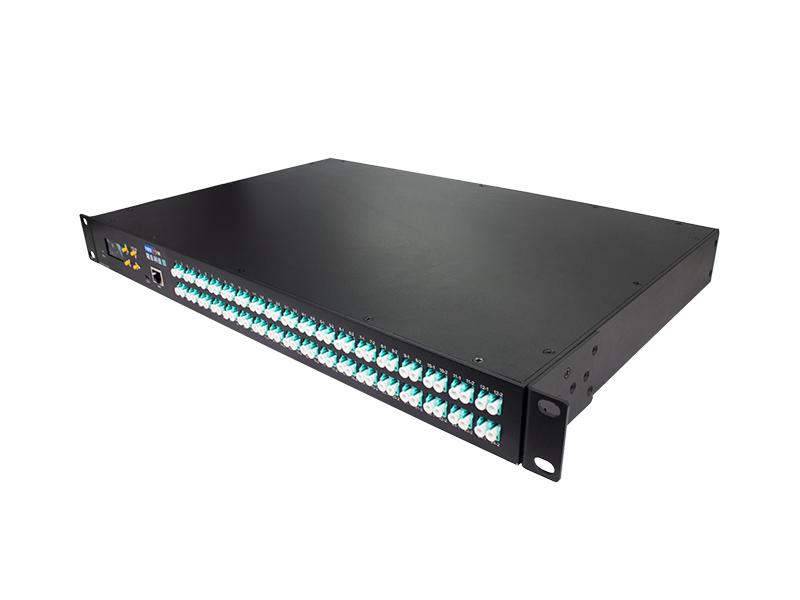

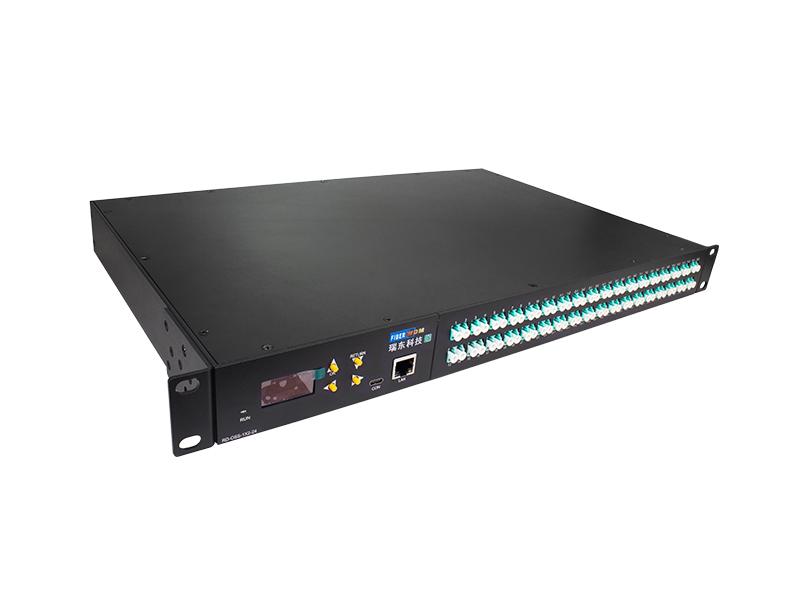

يتكون مفتاح التبديل الضوئي المثبت على الرف من 24 مفتاح تبديل ضوئي 1×2، مما يتيح التحكم في تبديل 24 قناة ألياف ضوئية 1×2. وهو مزود بواجهة اتصال إيثرنت RJ45 وواجهة اتصال من النوع C، مما يسمح بالتحكم به عبر الأوامر أو المفاتيح. يلعب هذا المفتاح دورًا محوريًا في تطبيقات الاتصالات الضوئية المختلفة، بما في ذلك المراقبة الضوئية متعددة القنوات في أنظمة الإرسال الضوئي، والتبديل التلقائي بين مصادر/كواشف الضوء المتعددة في الشبكات المحلية، وأنظمة المراقبة الديناميكية لأجهزة الاستشعار الضوئية. بالإضافة إلى ذلك، يُستخدم في اختبار الألياف الضوئية والأجهزة والشبكات وكابلات الهندسة الميدانية، فضلًا عن تركيب وضبط الأجهزة الضوئية.

فئات
  • تفاصيل المنتج

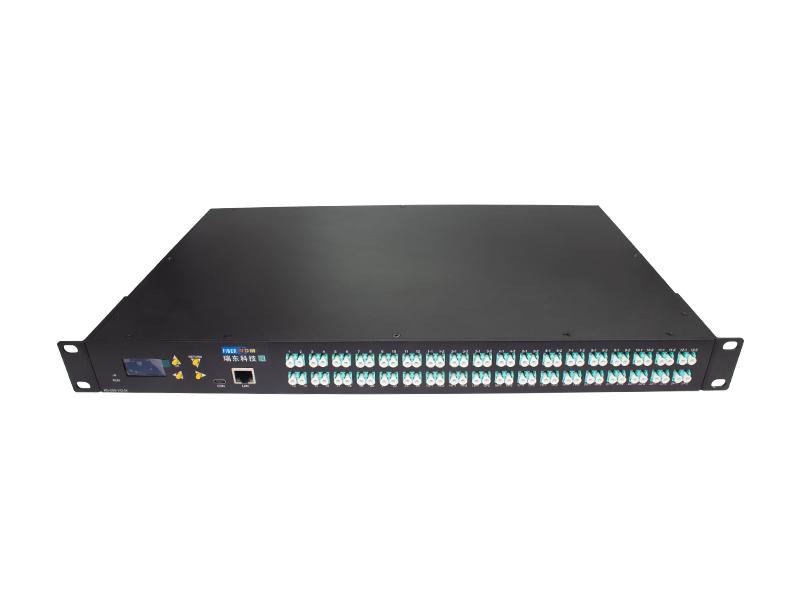

مفتاح بصري 24 قناة 1×2

FW-OSS-2X1-24-MM-1U

24 Channel 1×2 Optical Switch

سمات

* فقد إدخال منخفض، تبديل سريع.

* التحكم من النوع C وإدارة إيثرنت RJ45.

* [endif] يستخدم المنفذ التسلسلي واجهة أنثى من النوع C.

* يمكن التحكم في تبديل المسار البصري عبر الأزرار والمنافذ التسلسلية ومنافذ الشبكة. كما يمكن تشغيله عن طريق قفل المفاتيح وفقًا للتعليمات.

تحديد

حدود

المؤشرات

رقم القناة

FW-OSS-2X1-24-MM-1U

نطاق الطول الموجي

850 نانومتر ±50 نانومتر

طول موجة الاختبار

850 نانومتر

فقد الإدخال

≤ 1.2 ديسيبل

قابلية التكرار

≤ ±0.02 ديسيبل

خسارة العودة

≥ 30 ديسيبل

التداخل

≥ 35 ديسيبل

الفقد المعتمد على الطول الموجي

≤ 0.25 ديسيبل

الفقد الناتج عن الاستقطاب

≤ 0.05 ديسيبل

وقت التبديل

≤12 مللي ثانية (القنوات المتجاورة)

نوع الألياف

MM (50/125 ميكرومتر)

موصل

LC\PC

منفذ المراقبة

RJ45، النوع C

مصدر الطاقة التشغيلية

التيار المتردد: 100~240 فولت

درجة حرارة التشغيل

-10 ~ +60 درجة مئوية

درجة حرارة التشغيل

-40 درجة مئوية ~ +85 درجة مئوية

مقاس

رف قياسي 1U مقاس 19 بوصة (483 × 230 × 44)

مخطط المسار البصري

تعليمات

1. تعرض اللوحة

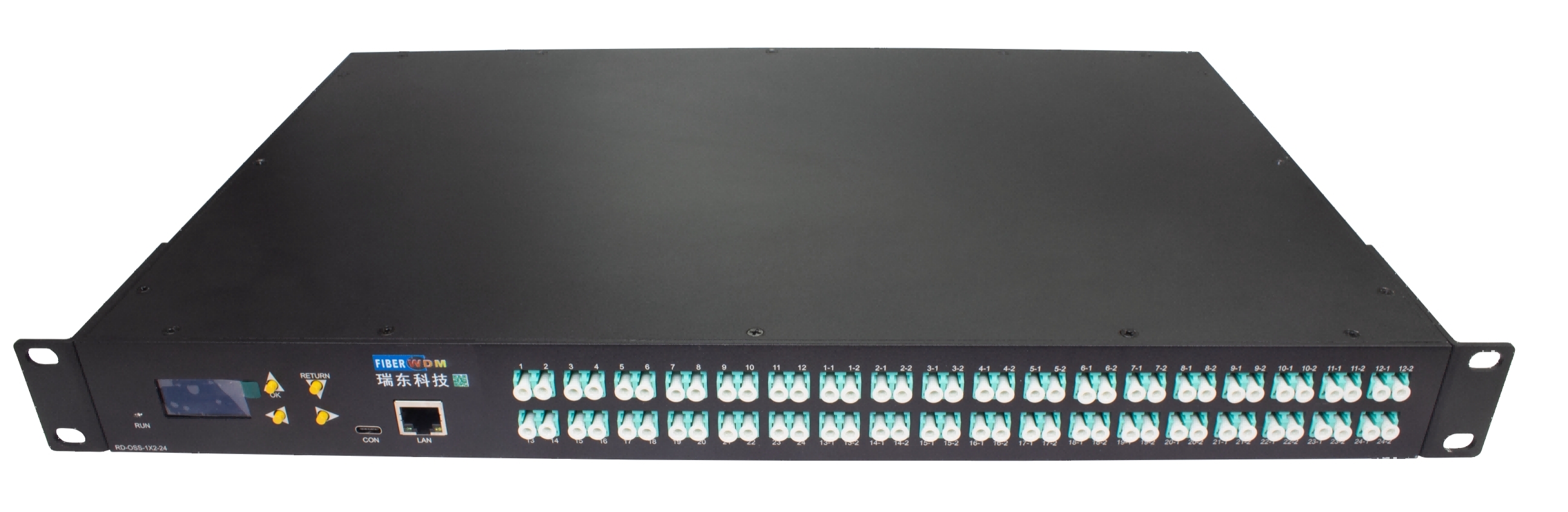

24 Channel 1×2 Optical Switch

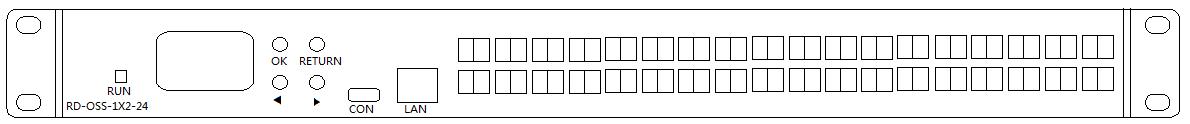

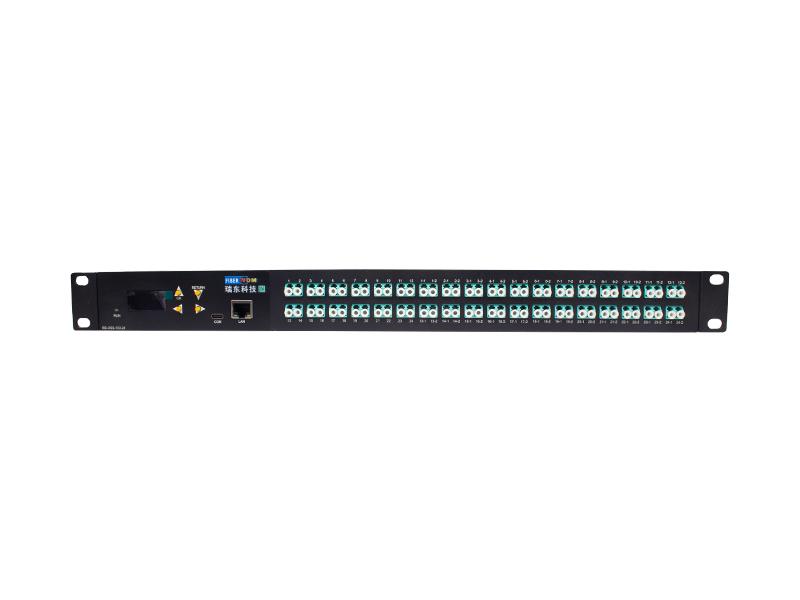

اللوحة الأمامية

24 1X2 optical switches

(1) منفذ إيثرنت RJ45، منفذ تسلسلي TPYE-C: واجهة اتصال لبيانات مراقبة الجهاز.

(2) شاشة LCD: عرض عنوان الجهاز والقناة الحالية والمعلومات ذات الصلة.

(3) ▲ - مفتاح التحريك لأعلى؛ ▼ - مفتاح التحريك لأسفل؛ Enter - مفتاح موافق؛ RETURN - مفتاح الإلغاء.

(4) وصف الواجهة البصرية: واجهة بصرية.

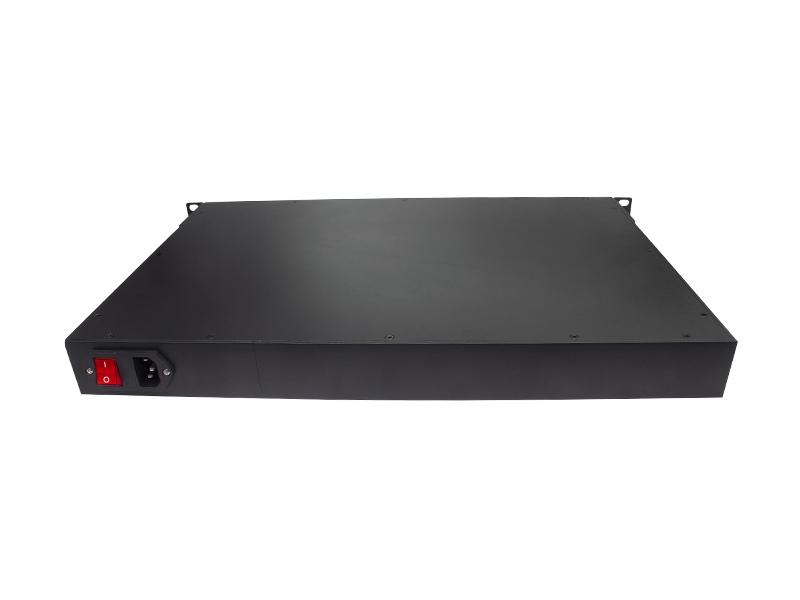

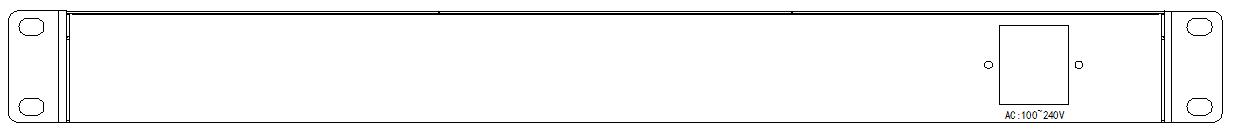

اللوحة الخلفية

24 1X2 optical switches

(1) واجهة إمداد الطاقة بالتيار المتردد

الإعداد الافتراضي

*عند بدء التشغيل، يتم توصيل القنوات الـ 24 بشكل افتراضي.

* إذن مفتاح الجهاز: السماح

* المنفذ التسلسلي: 9600 باود، 8 بتات بيانات، 1 بت إيقاف، لا يوجد فحص للتكافؤ.

* عنوان IP: 192.168.1.100؛ منفذ الاتصال: 5000

* نوع بروتوكول منفذ الشبكة: خادم TCP، UDP (منفذ ثابت: 18888)

ملاحظة: للمستخدمين متطلبات خاصة باستثناء ذلك.

وصف اتصالات منفذ الاتصال

(1) واجهة من النوع C
