مفتاح ألياف ضوئية 32×32، نطاق 1270-1610 نانومتر، أحادي الوضع، LC/UPC، وحدة رف 1U
منتجات
بيت /

مفتاح الألياف الضوئية

/

جهاز تبديل الألياف الضوئية

/مفتاح ألياف ضوئية 32×32، نطاق 1270-1610 نانومتر، أحادي الوضع، LC/UPC، وحدة رف 1U

32X32 Fiber Optical Switch 1270-1610nm SM LC/UPC 1U Rack
مفتاح ألياف ضوئية 32×32، نطاق 1270-1610 نانومتر، أحادي الوضع، LC/UPC، وحدة رف 1U مفتاح ألياف ضوئية 32×32، نطاق 1270-1610 نانومتر، أحادي الوضع، LC/UPC، وحدة رف 1U مفتاح ألياف ضوئية 32×32، نطاق 1270-1610 نانومتر، أحادي الوضع، LC/UPC، وحدة رف 1U مفتاح ألياف ضوئية 32×32، نطاق 1270-1610 نانومتر، أحادي الوضع، LC/UPC، وحدة رف 1U مفتاح ألياف ضوئية 32×32، نطاق 1270-1610 نانومتر، أحادي الوضع، LC/UPC، وحدة رف 1U مفتاح ألياف ضوئية 32×32، نطاق 1270-1610 نانومتر، أحادي الوضع، LC/UPC، وحدة رف 1U

مفتاح ألياف ضوئية 32×32، نطاق 1270-1610 نانومتر، أحادي الوضع، LC/UPC، وحدة رف 1U

التطبيقات

  • توجيه الإشارات الضوئية
  • حماية الوصلات الضوئية
  • الاختبار الآلي
  • اختبار أجهزة متعددة
  • الحوسبة عالية الأداء
  • مراقبة الشبكة وتحديد موقع الأعطال تلقائيًا
استفسر الآن تحميل
فئات
  • تفاصيل المنتج

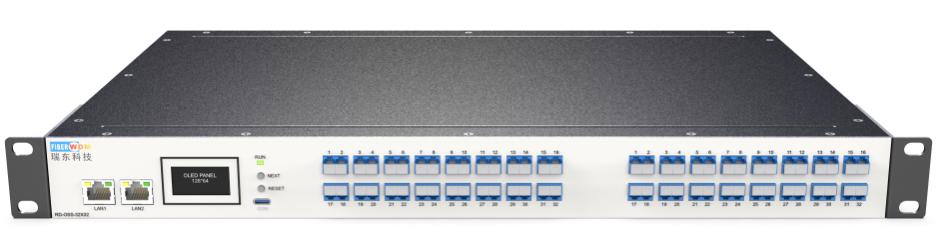

مفتاح ألياف ضوئية 32×32، نطاق 1270-1610 نانومتر، أحادي الوضع، LC/UPC، وحدة رف 1U

FW-OSS-32X32

مفتاح الألياف الضوئية بتقنية MEMS، FW-OSS-32X32، هو مفتاح مصفوفة ضوئية عالي الأداء، غير قابل للحجب تمامًا، وقابل لتكوين المنافذ، ويعمل بسلسلة من التقنيات الحاصلة على براءات اختراع. يتألف FW-OSS-32X32 من 64 منفذ ألياف ضوئية متناظرة، يمكن توصيلها ببعضها البعض بحرية. وبدون منافذ إدخال أو إخراج محددة مسبقًا، يمكن تكوين FW-OSS-32X32 لأي تركيبة من تكوينات التبديل المتناظرة (N×N) أو غير المتناظرة (N×M) من خلال واجهة المستخدم الرسومية والبرمجيات المدمجة التي طورتها شركة FiberWDM. تقنية FiberWDM علاوة على ذلك، من خلال التجميع المُعرّف برمجياً، يُمكن تقسيم جميع المنافذ إلى أي عدد ممكن من المجموعات، مع أي عدد ممكن من المنافذ، وذلك ضمن القيد الوحيد المتمثل في إجمالي عدد المنافذ. وبشكلٍ أدق، يُمكن التحكم بكل مجموعة على حدة. يُتيح الجمع بين التحكم البرمجي وربط منافذ الألياف الضوئية مستوىً جديداً من المرونة والإمكانيات للعملاء لتحسين حلولهم. يُعدّ FW-OSS-32X32 مُبدّلاً ضوئياً متعدد الاستخدامات، سهل التنفيذ، وعالي الأداء، يُمكن استخدامه في مجموعة واسعة من التطبيقات.

Fiber Optical Switch 1u Rack

FW-OSS-32X32

الميزات الرئيسية

  • مفتاح مصفوفة غير مانع
  • قابل للتكوين عبر المنفذ
  • اتصال منفذ P2P
  • التجميع المُعرّف بالبرمجيات
  • حماية بديلة لمنفذ الألياف
  • تبديل عالي الكثافة في هيكل صغير الحجم
  • استقرار بصري وتكرار استثنائيان
  • واجهة مستخدم رسومية سهلة الاستخدام
  • تعديل التبديل منخفض التردد الاختياري

التطبيقات

  • توجيه الإشارات الضوئية
  • حماية الوصلة الضوئية
  • الاختبار الآلي
  • اختبار الأجهزة المتعددة
  • الحوسبة عالية الأداء
  • مراقبة الشبكة وتحديد موقع الأعطال تلقائيًا

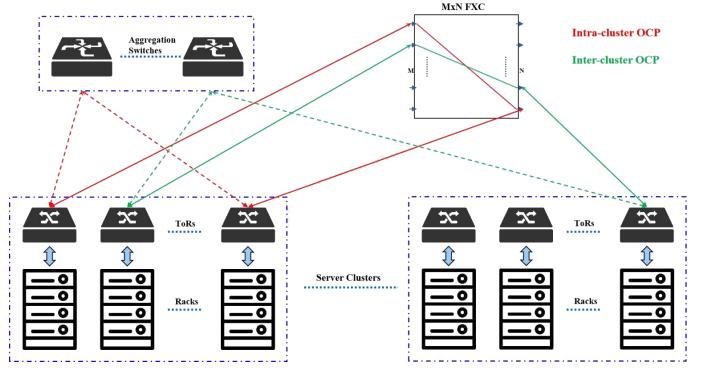

التطبيق - توجيه الشبكة الضوئية

Fiber Optical Switch 1u Rack

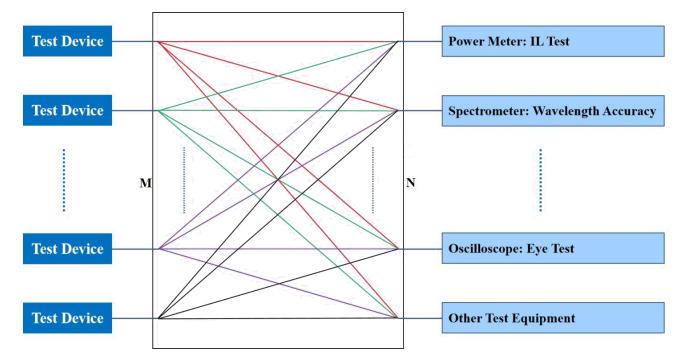

التطبيق - اختبار الأتمتة

Fiber Optical Switch 1u Rack

معايير الأداء

إجمالي عدد منافذ الألياف

64 أو غيرها

أحجام مفاتيح المصفوفة

32*32

نطاق الطول الموجي التشغيلي

1260 ~ 1660 نانومتر

فقدان الإدخال النموذجي 1

2.4 ديسيبل

أقصى فقد إدخال 1

2.6 ديسيبل

التداخل

> 45 ديسيبل

خسارة العودة

> 50 ديسيبل

الفقد المعتمد على الاستقطاب

< 0.35 ديسيبل (النطاق C أو L)

الفقد المعتمد على الطول الموجي

< 0.6 ديسيبل (النطاق C أو L)

وقت التبديل

أقل من 10 مللي ثانية

قابلية التكرار

± 0.1 ديسيبل

متانة

أكثر من 109 دورة

الكهرباء والميكانيكا

نوع الألياف

G657.A2

أنواع موصلات الألياف المفردة 2

LC/APC

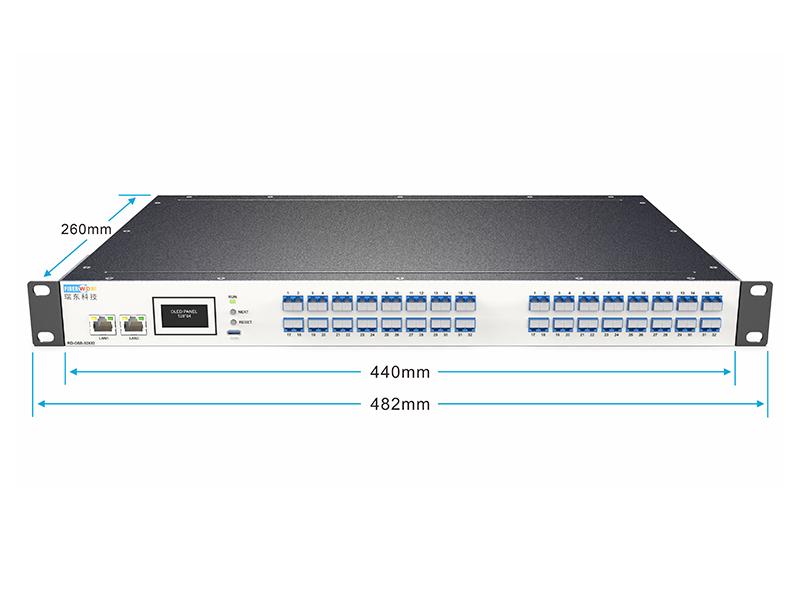

أبعاد هيكل المفتاح

440 مم × 260 مم × 44 مم

واجهة التحكم

منفذ RJ45/منفذ تسلسلي

خيارات الطاقة

100-240 فولت تيار متردد 50/60 هرتز أو 48 فولت تيار مستمر

استهلاك الطاقة

< 15 واط

الظروف البيئية

دقيقة.

الأعلى.

الوحدات

درجة حرارة التشغيل

-5

70

درجة مئوية

درجة حرارة التخزين

140

85

درجة مئوية

الرطوبة النسبية التشغيلية 3

5

9

%

الرطوبة النسبية للتخزين 3

5

95

%

ملحوظة:

1. تم القياس باستخدام موصلات LC/APC.

2. يمكن تخصيص أنواع الموصلات وفقًا لمتطلبات العملاء.

3. يجب ألا تتجاوز النسبة المعيار الصناعي البالغ 0.024 كجم من الماء لكل كجم من الهواء الجاف. في ظل ظروف عدم التكثيف.
