مفتاح بصري رباعي القنوات 1×2

مفتاح بصري رباعي القنوات 1×2 FW-OSS-1X2-4-MM-1U

مقدمة

يُعدّ مفتاح التبديل الضوئي المُثبّت على الرفّ جهازًا أساسيًا للتحكم في مسار الإشارة الضوئية، حيث يُتيح التحكم اليدوي، أو عن بُعد، أو عن بُعد في تبديل مسار الإشارة الضوئية عبر الأزرار، أو منفذ الاتصال التسلسلي، أو اتصال الإيثرنت. ويلعب دورًا محوريًا في تطبيقات الاتصالات الضوئية المختلفة، بما في ذلك المراقبة الضوئية متعددة القنوات في أنظمة الإرسال الضوئي، والتبديل التلقائي بين مصادر/كواشف الضوء المتعددة في الشبكات المحلية، والمراقبة الديناميكية لنقاط متعددة في نظام الاستشعار الضوئي. إضافةً إلى ذلك، فهو ضروري لإجراء اختبارات على الألياف الضوئية، والأجهزة، والشبكات، واختبار كابلات الهندسة الميدانية، فضلًا عن تركيب الأجهزة الضوئية وضبطها.

تحديد

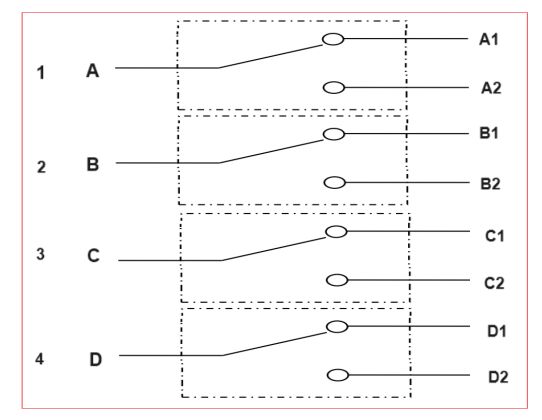

مخطط المسار البصري

تعليمات

1. تعرض اللوحة

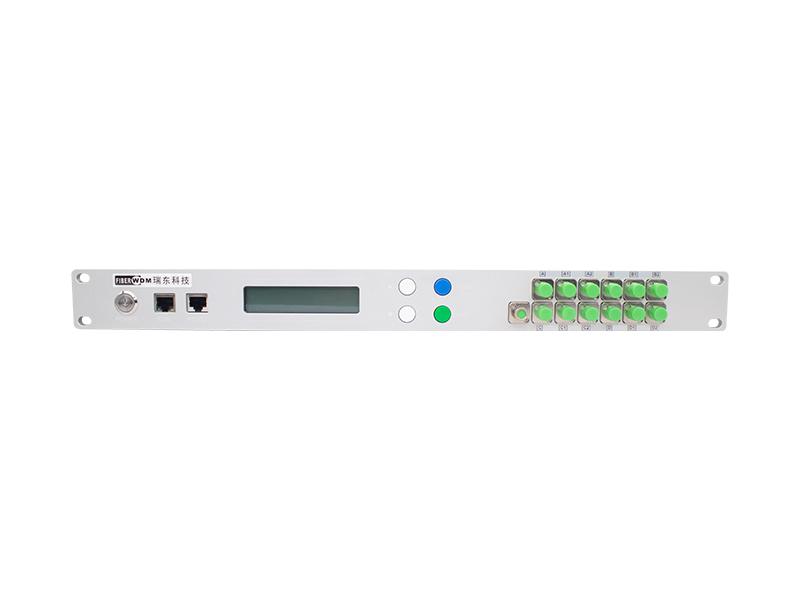

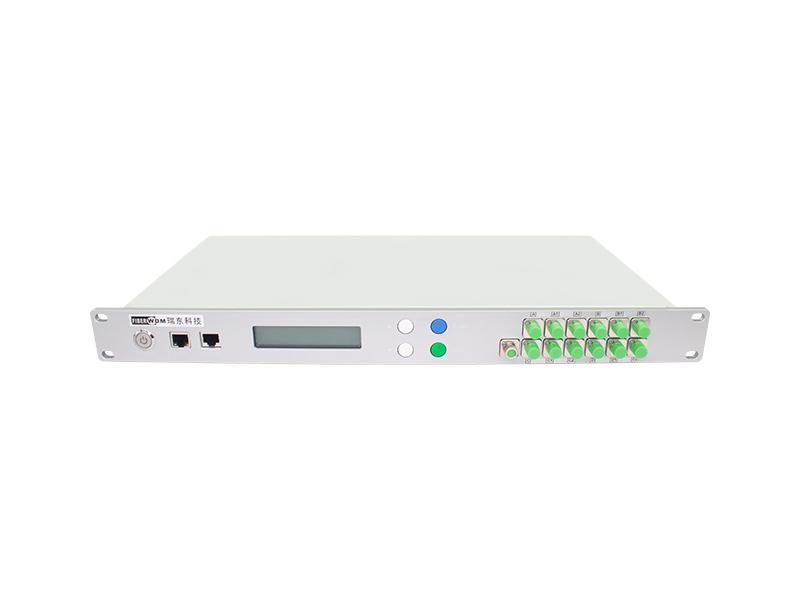

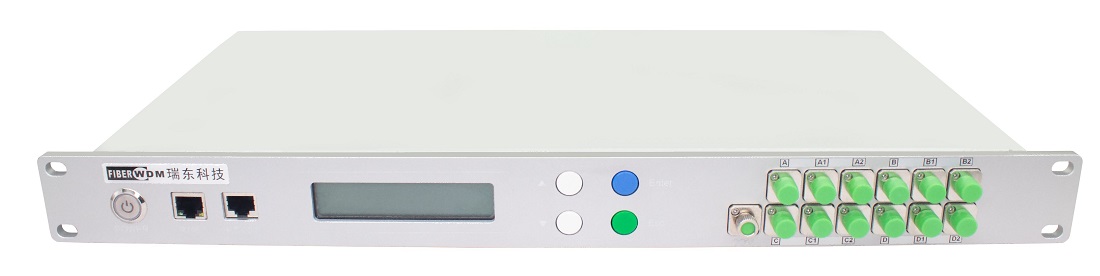

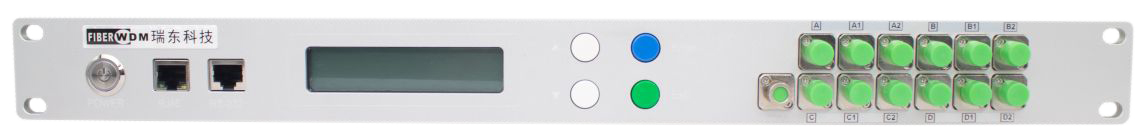

اللوحة الأمامية

(1) RJ45: واجهة اتصال إيثرنت 10/100 ميجا.

(2) RS-232: واجهة اتصال RS-232.

(3) شاشة LCD: عرض عنوان الجهاز والقناة الحالية والمعلومات ذات الصلة.

(4) ▲ - مفتاح التحريك لأعلى؛ ▼ - مفتاح التحريك لأسفل؛ Enter - مفتاح موافق؛ Esc - مفتاح الإلغاء.

(5) A، B، C، D، A1، A2 إلى D1 إلى D2: أطراف الإدخال والإخراج للألياف البصرية (ثنائية الاتجاه).

(6) الطاقة: زر تشغيل/إيقاف الجهاز.

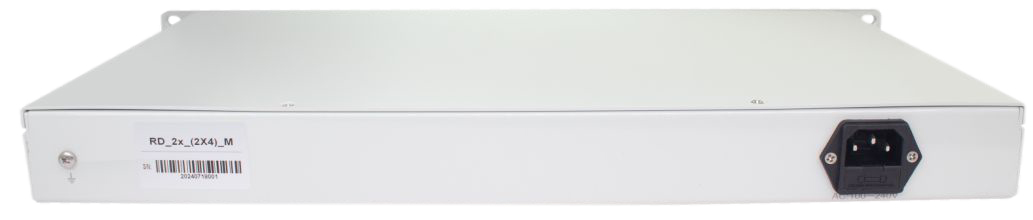

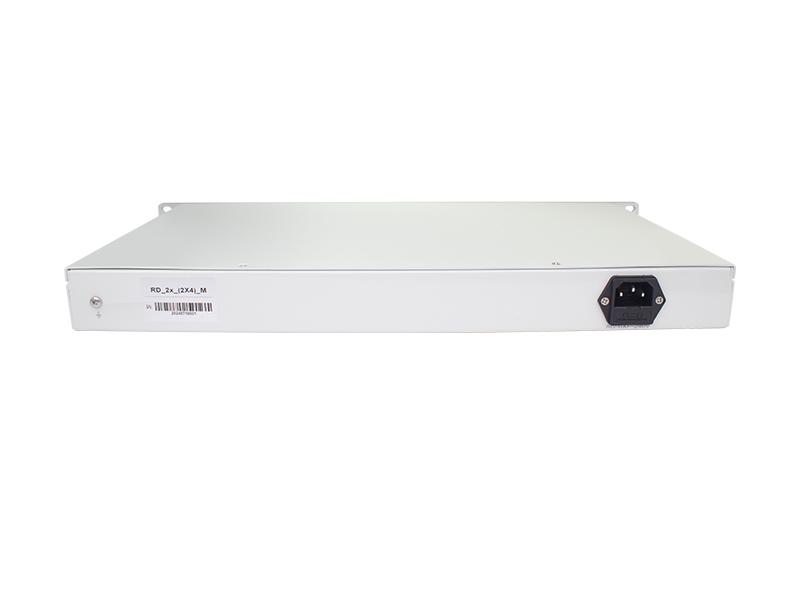

اللوحة الخلفية

(1) واجهة إمداد الطاقة بالتيار المتردد

الإعداد الافتراضي

• عنوان الجهاز: 01.
• إذن مفتاح الجهاز: السماح.
• تم ضبط المنفذ التسلسلي على 9600 باود، و8 بتات للبيانات، وبت إيقاف واحد، بدون فحص التكافؤ.
• عنوان IP: 192.168.1.100؛ منفذ الاتصال: 5000
• بروتوكول منفذ الشبكة: خادم TCP، UDP (منفذ ثابت: 18888)

ملاحظة: للمستخدمين متطلبات خاصة باستثناء ذلك.

2. وصف اتصالات منفذ الاتصال

(1) واجهة RS-232 تستخدم واجهة RS-232 للجهاز رأس DB9 أنثى، الدبوس 2 هو TXD، الدبوس 3 هو RXD، والدبوس 5 هو GND.

(2) واجهة إيثرنت RJ45 (10/100M) عندما يتم توصيل الجهاز والكمبيوتر من خلال المحول ويتم توصيل الجهاز مباشرة بالكمبيوتر، يجب استخدام خط التوصيل (تسلسل الأسلاك في كلا الطرفين هو: 1- برتقالي أبيض، 2- برتقالي، 3- أخضر أبيض، 4- أزرق، 5- أزرق أبيض، 6- أخضر، 7- بني أبيض، 8- بني)؛
