يتكون المفتاح البصري المثبت على الرف من 4 قنوات من مفاتيح بصرية 1X2، مما يتيح التحكم في تبديل 4 قنوات من الألياف البصرية 1X2. الجهاز مجهز بمنفذ Ethernet RJ45، مما يسمح بالتحكم عبر الأوامر. يلعب الجهاز دوراً حاسماً في العديد من تطبيقات الاتصالات البصرية، بما في ذلك المراقبة البصرية متعددة القنوات في أنظمة النقل البصري، والتبديل التلقائي لمصادر الضوء/الكواشف المتعددة في الشبكات المحلية (LAN)، وأنظمة المراقبة الديناميكية للمستشعرات البصرية. بالإضافة إلى ذلك، يُستخدم في اختبار الألياف البصرية، والأجهزة، والشبكات، وكابلات الهندسة الميدانية، فضلاً عن تركيب وضبط الأجهزة البصرية.
مفتاح بصري رباعي القنوات 1×2 FW-OSS-2X1-4-SM-1U
يتكون مفتاح التبديل الضوئي المثبت على الرف من أربعة مفاتيح تبديل ضوئية من نوع 1X2، مما يتيح التحكم في تبديل أربعة قنوات ألياف ضوئية من نوع 1X2. وهو مزود بمنفذ إيثرنت RJ45، مما يسمح بالتحكم به عبر الأوامر. يلعب هذا المفتاح دورًا محوريًا في تطبيقات الاتصالات الضوئية المختلفة، بما في ذلك المراقبة الضوئية متعددة القنوات في أنظمة الإرسال الضوئي، والتبديل التلقائي بين مصادر/كواشف الضوء المتعددة في الشبكات المحلية، وأنظمة المراقبة الديناميكية لأجهزة الاستشعار الضوئية. بالإضافة إلى ذلك، يُستخدم في اختبار الألياف الضوئية والأجهزة والشبكات وكابلات الهندسة الميدانية، فضلًا عن تركيب وضبط الأجهزة الضوئية.
سمات
تحديد
| حدود | المؤشرات |
| رقم القناة | 4CH 1X2 |
| نطاق الطول الموجي | 1260-1620 نانومتر |
| طول موجة الاختبار | 1310 نانومتر / 1550 نانومتر |
| فقد الإدخال | ≤ 1.2 ديسيبل |
| قابلية التكرار | ≤ ±0.02 ديسيبل |
| خسارة العودة | ≥ 30 ديسيبل |
| التداخل | ≥ 35 ديسيبل |
| الفقد المعتمد على الطول الموجي | ≤ 0.25 ديسيبل |
| الفقد الناتج عن الاستقطاب | ≤ 0.05 ديسيبل |
| وقت التبديل | ≤12 مللي ثانية (القنوات المتجاورة) |
| نوع الألياف | SM |
| موصل | FC\APC |
| منفذ المراقبة | RJ45 |
| مصدر الطاقة التشغيلية | التيار المتردد: 100~240 فولت |
| درجة حرارة التشغيل | -10 ~ +60 درجة مئوية |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +85 درجة مئوية |
| مقاس | رف قياسي 1U مقاس 19 بوصة (483 × 230 × 44) |

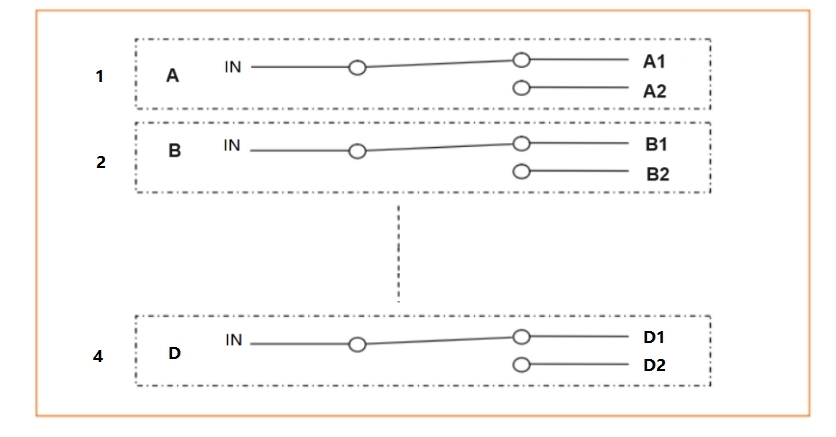

مخطط المسار البصري
تُظهر اللوحة

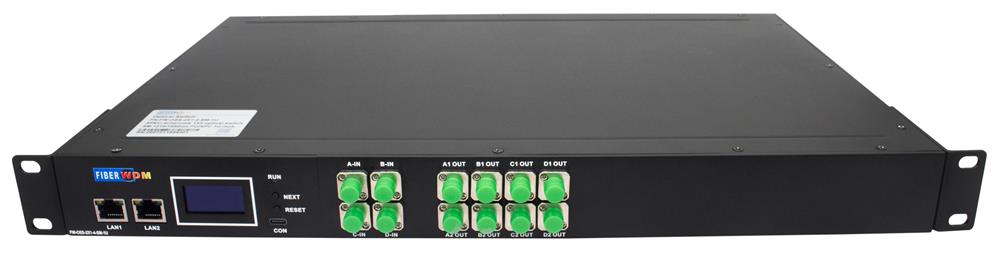

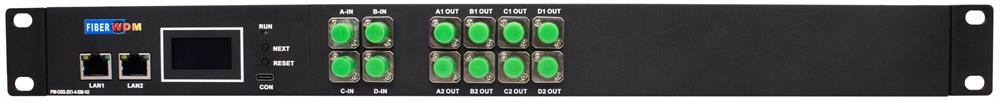

اللوحة الأمامية
(1) منفذ إيثرنت RJ45: واجهة اتصال لبيانات مراقبة الجهاز.
(2) شاشة LED: عرض عنوان الجهاز والقناة الحالية والمعلومات ذات الصلة.
(3) التالي - الصفحات التالية؛ إعادة الضبط - إعادة الضبط؛
(4) وصف الواجهة البصرية: واجهة بصرية.

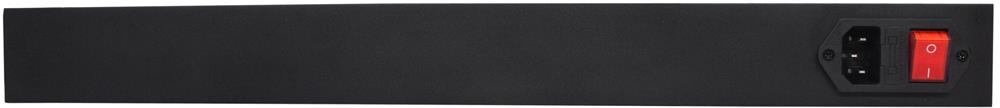

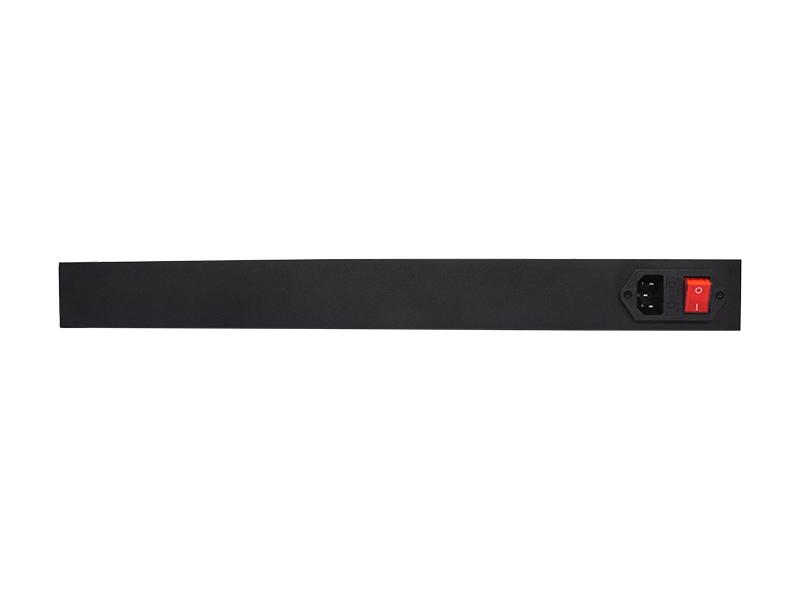

اللوحة الخلفية
(1) واجهة إمداد الطاقة بالتيار المتردد
الإعداد الافتراضي
ملاحظة: للمستخدمين متطلبات خاصة باستثناء ذلك.
