مفتاح بصري 12 قناة 1×2

مفتاح بصري 12 قناة 1×2 FW-OSS-2X1-12-MM-1U

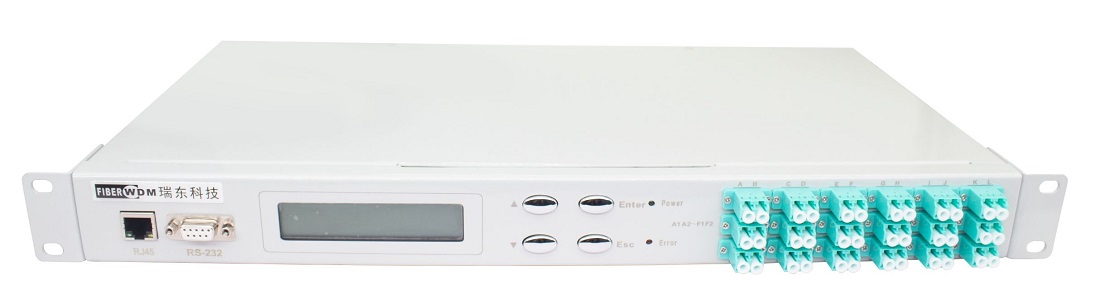

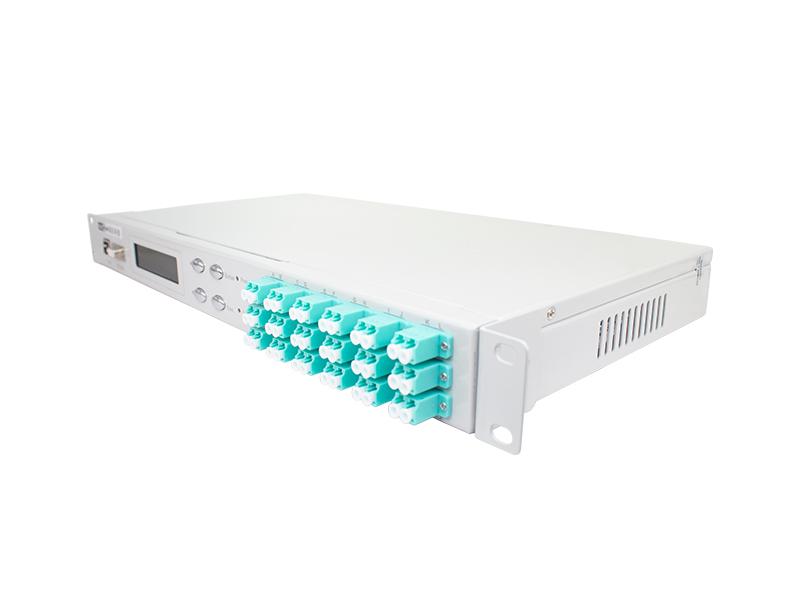

يتكون مفتاح التبديل الضوئي المثبت على الرف من 12 مفتاح تبديل ضوئي 1×2، مما يتيح التحكم في تبديل 12 قناة ألياف ضوئية 1×2. وهو مزود بواجهة اتصال إيثرنت RJ45 ومنفذ USB-232 تسلسلي، مما يسمح بالتحكم به عبر الأوامر أو المفاتيح. يلعب هذا المفتاح دورًا محوريًا في تطبيقات الاتصالات الضوئية المختلفة، بما في ذلك المراقبة الضوئية متعددة القنوات في أنظمة الإرسال الضوئي، والتبديل التلقائي بين مصادر/كواشف الضوء المتعددة في الشبكات المحلية، وأنظمة المراقبة الديناميكية لأجهزة الاستشعار الضوئية. بالإضافة إلى ذلك، يُستخدم في اختبار الألياف الضوئية والأجهزة والشبكات وكابلات الهندسة الميدانية، فضلًا عن تركيب وضبط الأجهزة الضوئية.

تحديد

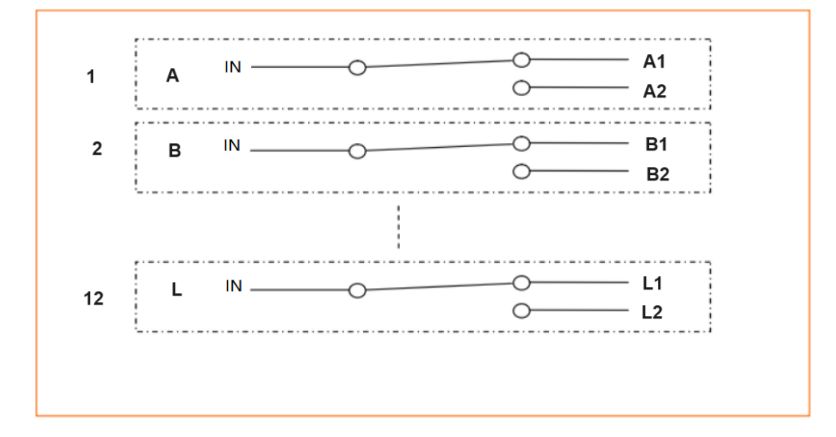

مخطط المسار البصري

تعليمات

1. تعرض اللوحة

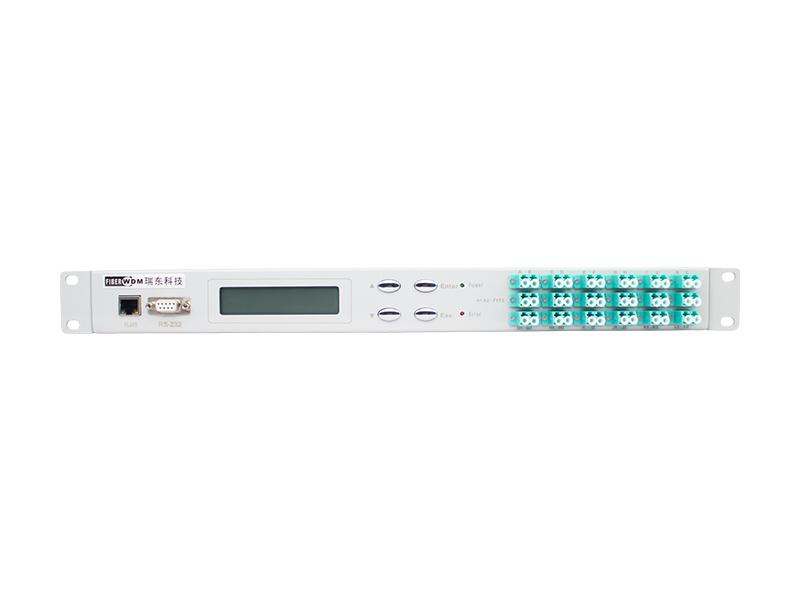

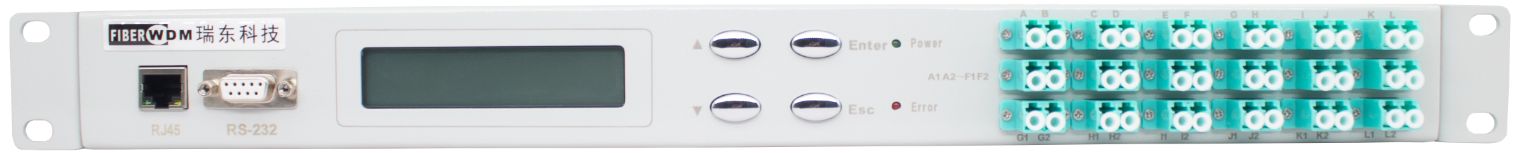

اللوحة الأمامية

(1) منفذ إيثرنت RJ45، منفذ تسلسلي RS-232: واجهة اتصال لبيانات مراقبة الجهاز.

(2) شاشة LCD: عرض عنوان الجهاز والقناة الحالية والمعلومات ذات الصلة.

(3) ▲ - مفتاح التحريك لأعلى؛ ▼ - مفتاح التحريك لأسفل؛ Enter - مفتاح موافق؛ Esc - مفتاح الإلغاء.

(4) وصف الواجهة البصرية: واجهة بصرية.

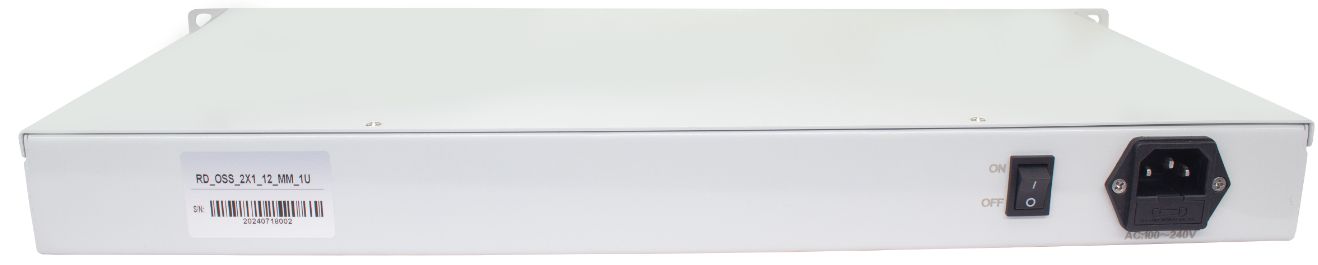

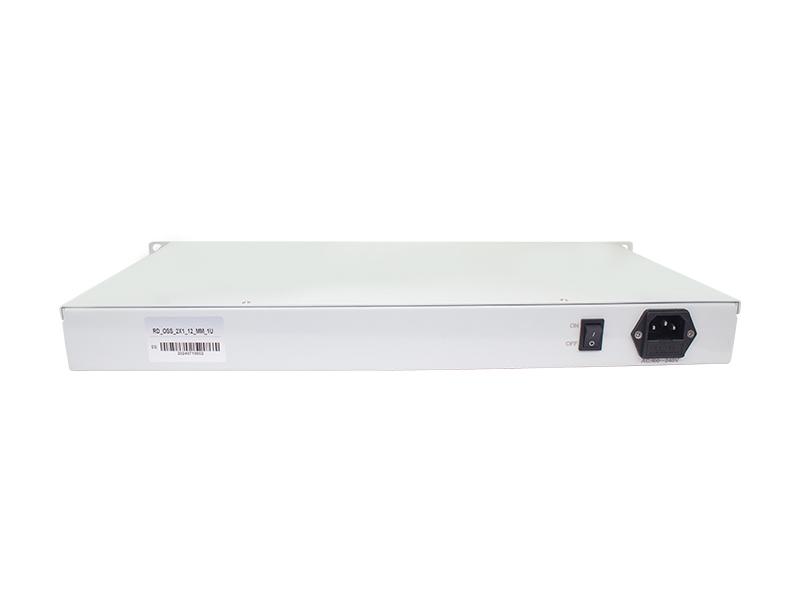

اللوحة الخلفية

(1) واجهة إمداد الطاقة بالتيار المتردد

الإعداد الافتراضي

• عند بدء التشغيل، يتم توصيل القنوات الـ 12 بشكل افتراضي.
• إذن مفتاح الجهاز: السماح
• المنفذ التسلسلي: 9600 باود، 8 بتات بيانات، 1 بت إيقاف، لا يوجد فحص للتكافؤ.
• عنوان IP: 192.168.1.100؛ منفذ الاتصال: 5000
• نوع بروتوكول منفذ الشبكة: خادم TCP، UDP (منفذ ثابت: 18888)

ملاحظة: للمستخدمين متطلبات خاصة باستثناء ذلك.

2. وصف اتصالات منفذ الاتصال

(1) واجهة RS-232

جهاز واجهة RS-232 عبارة عن رأس أنثى DB9، الدبوس 2 هو TXD، والدبوس 3 هو RXD، والدبوس 5 هو GND.
