واقي الخط البصري لعقدة مراقبة التقاطع FW-OLPB

عقدة مراقبة التقاطع، واقي الخط البصري FW-OLPB

مقدمة

يتم تركيب شبكة مراقبة كل كيلومترين عند تقاطع الطرق السريعة الوطنية، وترتبط الشبكة بشكل تسلسلي. ومع ذلك، إذا تم اكتشاف عطل أو انقطاع في التيار الكهربائي في عقدة في المنتصف، فسيؤدي ذلك إلى انقطاع جميع العقد اللاحقة وعدم قدرتها على الاتصال؛ عندما يقع حادث مروري في جزء لاحق من الطريق، لا يمكن استرجاع الأدلة ذات الصلة، لذلك اقترحت الدولة أيضًا شرطًا بأن يصل معدل المراقبة عبر الإنترنت لتقاطعات الطرق السريعة / شبكات الأمن العام إلى أكثر من 98٪. استجابةً للمشكلات المذكورة أعلاه، قامت شركة FIBERWDM Ruidong Technology التابعة لنا بتطوير وإنتاج واقي الخط البصري FW-OLPB، والذي يمكن أن يساعد في تحسين معدل المراقبة عبر الإنترنت لتقاطعات الطرق السريعة / شبكات الأمن العام

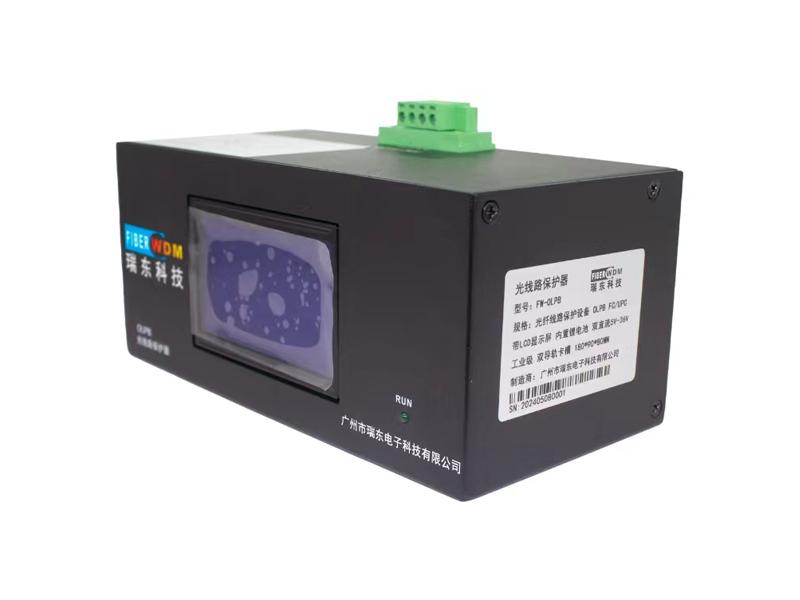

نظرة عامة على المنتج

واقي خط الألياف الضوئية OLPB هو نظام تحويل تلقائي يُستخدم في مجال اتصالات الألياف الضوئية، حيث يمكنه تجاوز عقد الشبكة المعيبة تلقائيًا. كما يمكنه تحديد حالة إمداد الطاقة لعقد الشبكة تلقائيًا، وتحويل المسار الضوئي على الفور عند فقدان العقدة المحمية للطاقة، وبالتالي تجنب جميع العوائق التي تواجه عقد الشبكة والحفاظ على اتصال النظام بشكل طبيعي

واقي خط الألياف الضوئية OLPB يمكن تطبيق هذه التقنية على سيناريوهات مراقبة الفيديو على الطرق السريعة والأنفاق، مما يمنع تعطل إحدى العقد في المنتصف من التسبب في توقف العقد الأخرى تمامًا، ويحافظ على الاتصال والتشغيل الطبيعيين للعقد الأخرى، وبالتالي يوفر معدل اتصال مستمر لمعدات مراقبة الفيديو. يوضح مخطط التطبيق التالي ":"

عند اعتماد بنية شبكة سلسلة ألياف واحدة (كما هو موضح في الشكل ACB)، بمجرد تعطل عقدة في المنتصف (انقطاع التيار الكهربائي)، ستنقطع الاتصالات بين جميع العقد اللاحقة ؛ من أجل زيادة معدل المراقبة بالفيديو عبر الإنترنت على الطرق السريعة والأنفاق يمكن زيادة إنتاج شركتنا من أجهزة الحماية الضوئية OLPB لتجاوز العقدة المعيبة (انقطاع التيار الكهربائي) تلقائيًا وضمان الاتصال الطبيعي مع العقد الأخرى في اتجاه المصب.

حالة عمل واقي الخط البصري (OLP)

(1) يتم توصيل المعدات A وC وB على شكل سلسلة مع وجود ليف واحد في المنتصف. إذا فقدت المعدات عند النقطة C الطاقة وتعطلت، فسيؤدي ذلك إلى انقطاع جميع خدمات الاتصال بين المعدات A وC

(2) أضف واقي الألياف OLPB:

في الظروف العادية:

معدات الطرف A - واجهة A (وحدة الحماية البصرية) - واجهة L (معدات النقطة C) - R (وحدة الحماية البصرية) - واجهة B (وحدة الحماية البصرية) - معدات الطرف B

انقطاع التيار الكهربائي عن معدات نقطة C:

معدات الطرف أ - واجهة أ (وحدة الحماية البصرية) - واجهة ب (وحدة الحماية البصرية) - معدات الطرف ب كما هو موضح في الشكل (1):

الشكل (1)

عند انقطاع التيار الكهربائي عن جهاز النقطة C، تقوم وحدة الحماية الضوئية تلقائيًا بتجاوز العقدة التي تعرضت لانقطاع التيار، مما يضمن استمرار الاتصال بين العقدة A والعقدة B. وتتحقق وظيفة التجاوز من خلال التبديل الضوئي، الذي يقوم تلقائيًا بتغيير المسار الافتراضي ونقل تدفق المعلومات في حالة انقطاع التيار. بعد استعادة التيار الكهربائي في النقطة C، يعود النظام تلقائيًا إلى حالته الطبيعية (ACB).

معلمات المنتج

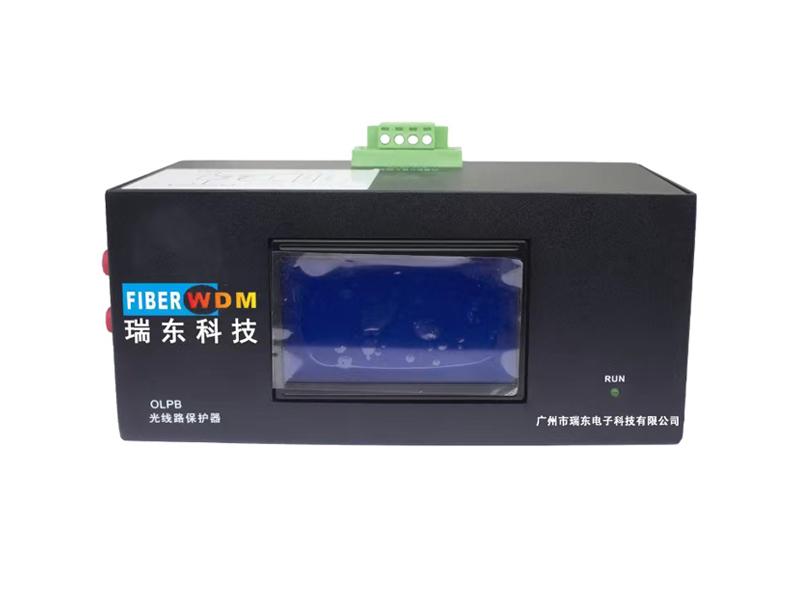

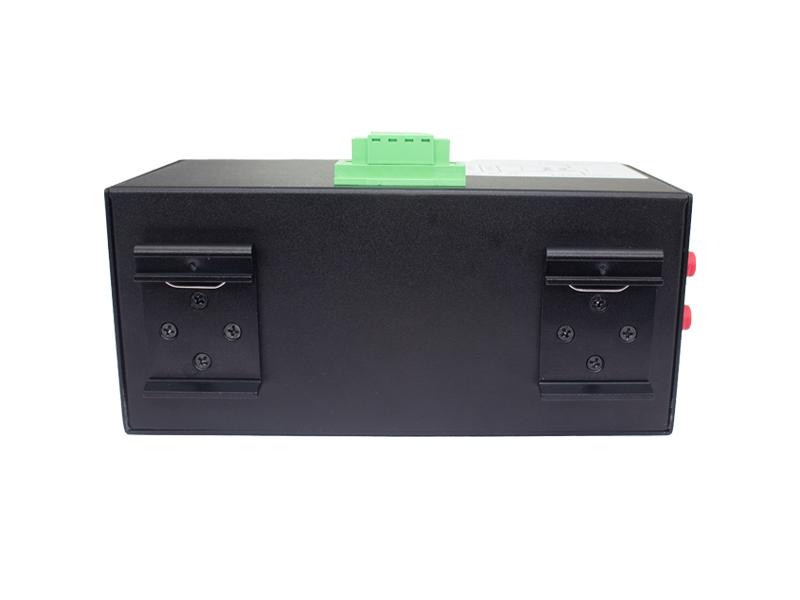

وصف واجهة المستخدم ومؤشر الضوء

[إذا لم تكن قوائم الدعم مدعومة] 1 الطاقة DC+5V-36V: واجهة إدخال الطاقة (محول طاقة خارجي)؛ يدعم الوصول إلى مصدر طاقة مزدوج

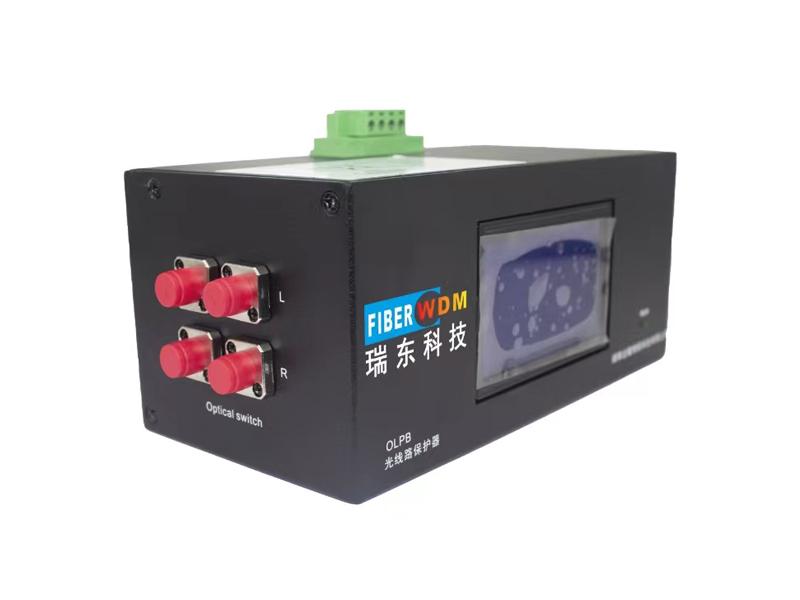

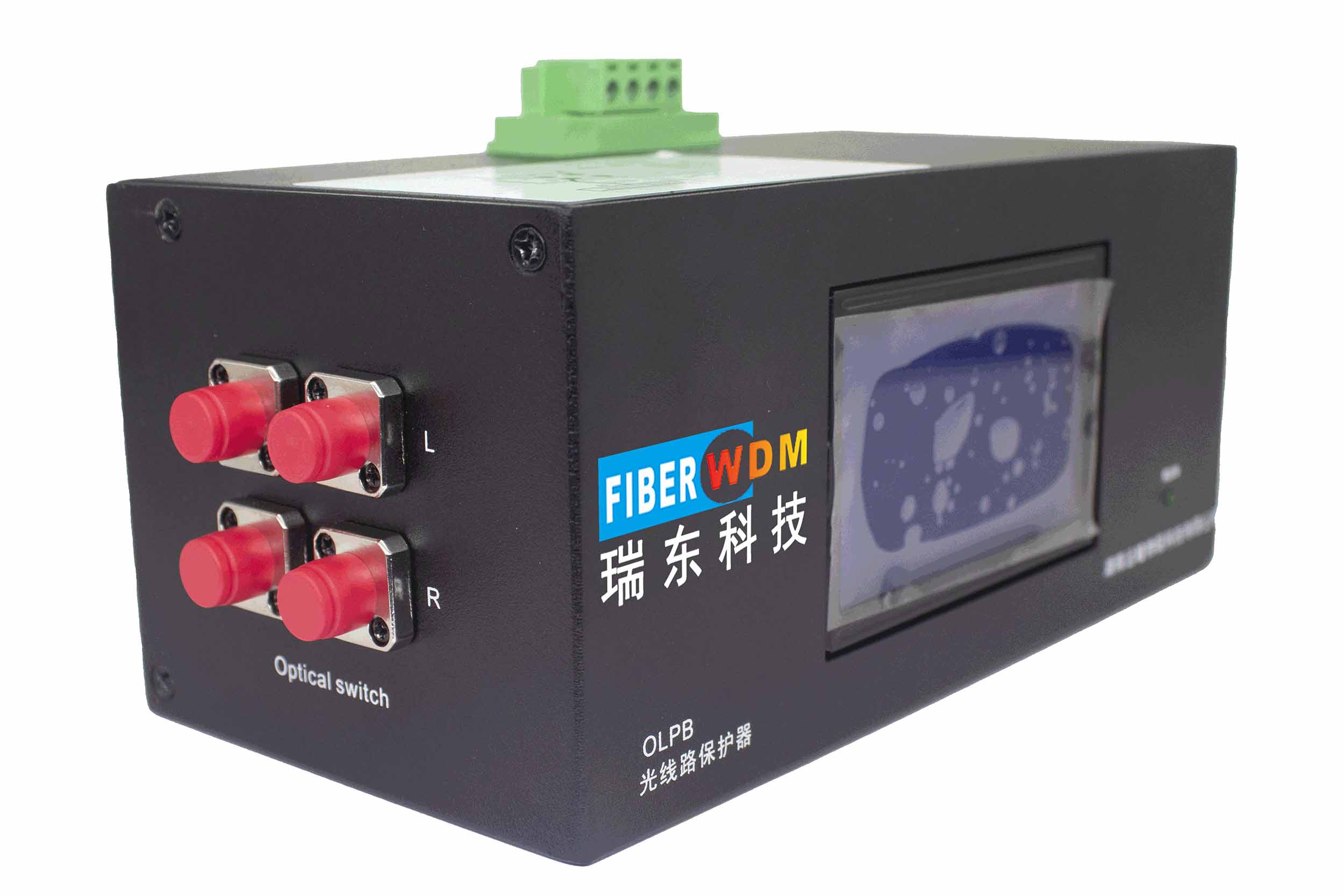

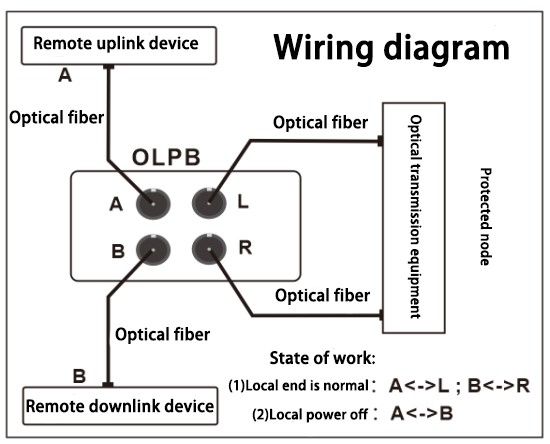

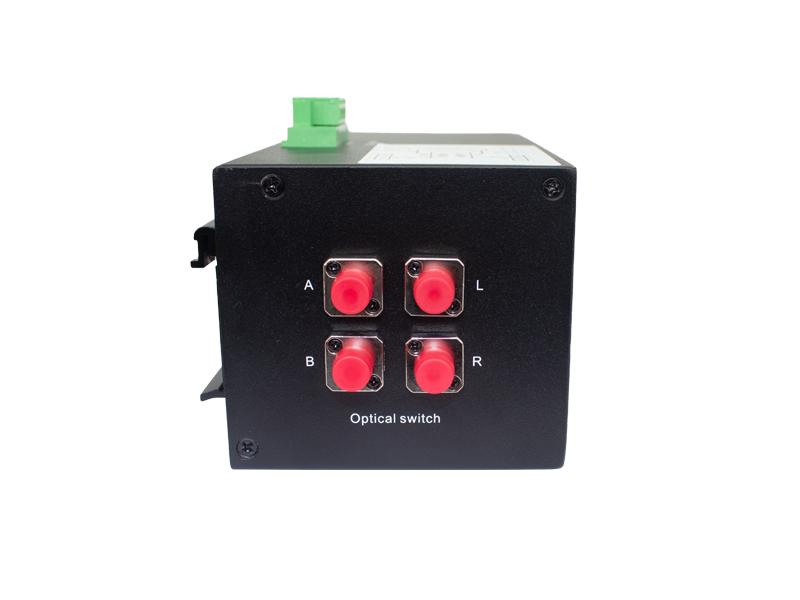

③ وصف الواجهة البصرية: توجد أربع واجهات بصرية FC على اللوحة، وهي A وB وL وR. طريقة التوصيل المحددة هي كما يلي، يرجى الرجوع إلى مخطط التوصيل (1).
