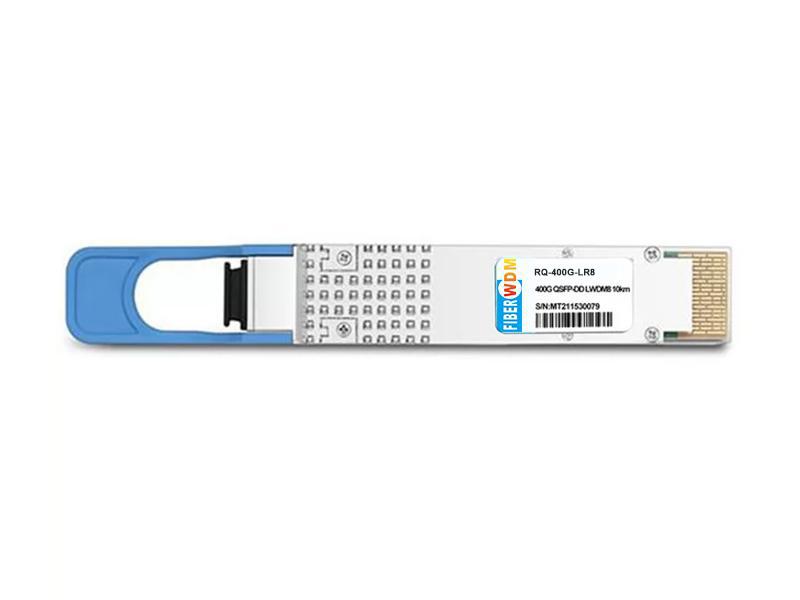

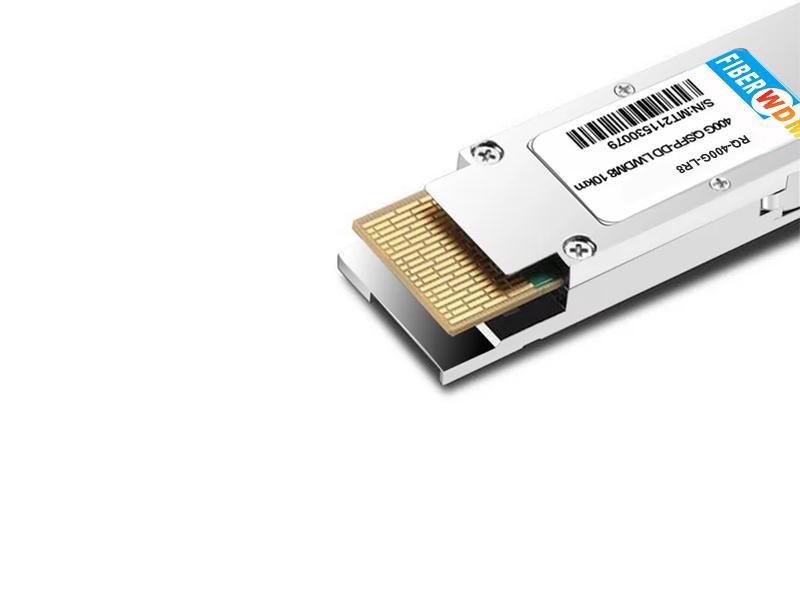

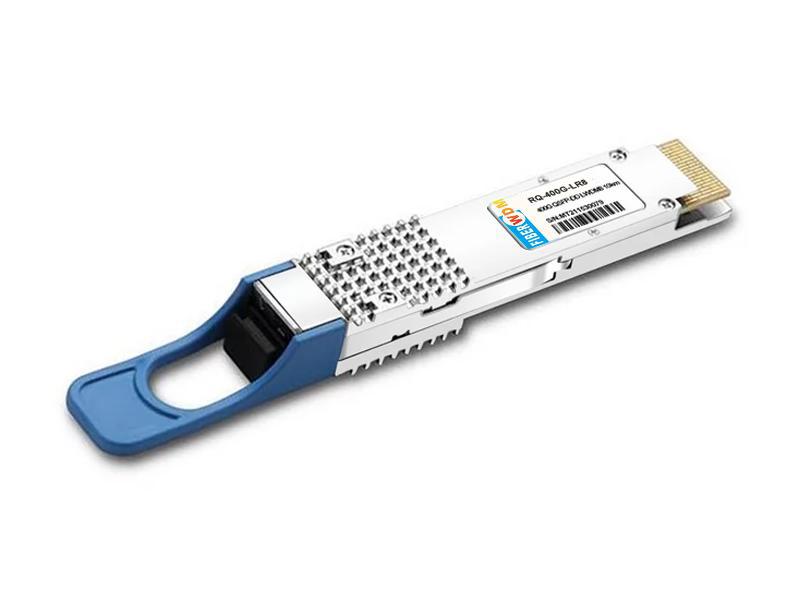

جهاز إرسال واستقبال ضوئي QSFP-DD 400G LR8 بمدى 10 كيلومتر

RQ-400G-LR8

وصف الوظيفة

صُممت وحدة QSFP-DD 400G LR8 لتطبيقات الاتصالات الضوئية لمسافة 10 كيلومترات، وهي متوافقة مع معيار IEEE 802.3cn لشبكات إيثرنت 400GE. تحتوي هذه الوحدة على مُرسِل ضوئي ثماني المسارات، ومُستقبِل ضوئي ثماني المسارات، ووحدة إدارة تتضمن واجهتي اتصال تسلسلي ثنائيتي الأسلاك. تُجمَّع الإشارات الضوئية على ليف أحادي النمط عبر موصل LC قياسي. يوضح الشكل 1-1 مخططًا توضيحيًا للوحدة.

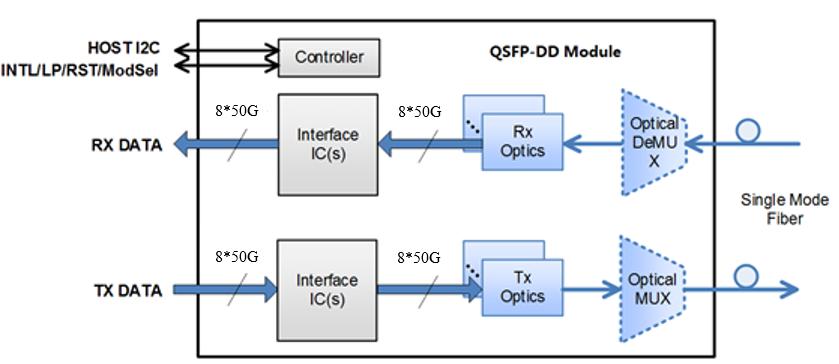

الشكل 1-1: مخطط كتلة جهاز الإرسال والاستقبال

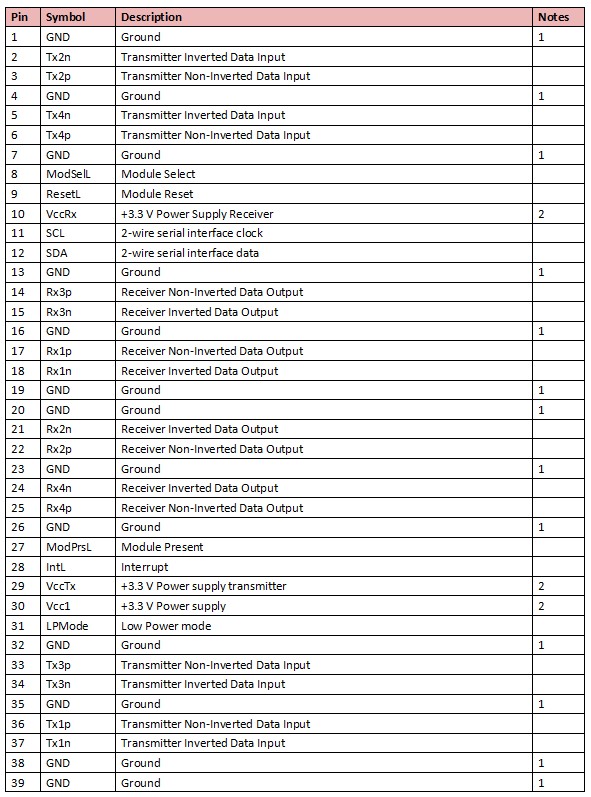

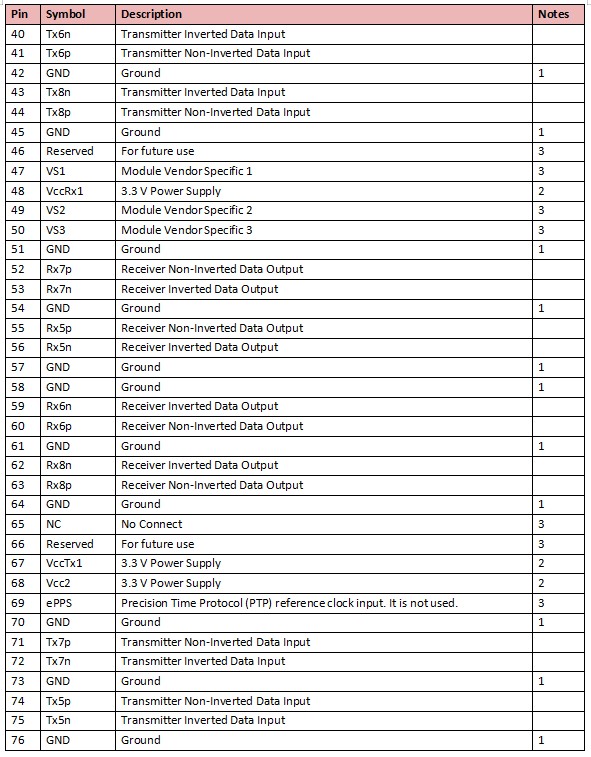

وصف الدبابيس

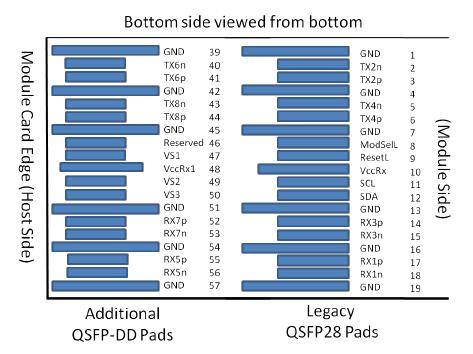

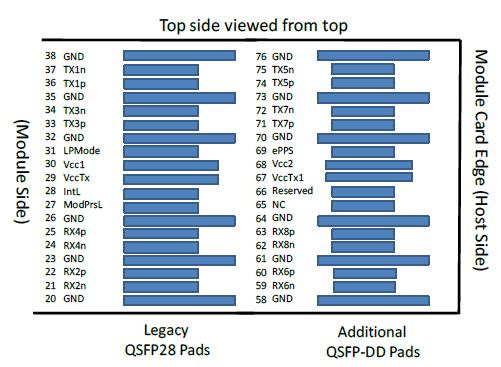

الشكل 2-1 موصل متوافق مع معايير MSA

ملحوظة:

1. يستخدم QSFP-DD أرضية مشتركة (GND) لجميع الإشارات ومصدر الطاقة. جميعها مشتركة داخل وحدة QSFP-DD، وتُنسب جميع جهود الوحدة إلى هذه الأرضية ما لم يُذكر خلاف ذلك. قم بتوصيلها مباشرةً بمستوى الأرضية المشتركة للإشارة على اللوحة المضيفة.

2. يجب تطبيق VccRx وVccRx1 وVcc1 وVcc2 وVccTx وVccTx1 بشكل متزامن. هذه المتطلبات مُحددة لجانب المضيف من موصل حافة بطاقة المضيف. يمكن توصيل VccRx وVccRx1 وVcc1 وVcc2 وVccTx وVccTx1 داخليًا داخل الوحدة بأي تركيبة. كل دبوس من دبابيس Vcc في الموصل مُصمم لتحمل تيار أقصى قدره 1000 مللي أمبير.

3. يمكن إنهاء جميع الأطراف الخاصة بالمورد، والمحجوزة، وغير المتصلة بمقاومة 50 أوم إلى الأرض على الجهاز المضيف. يجب ترك الطرف 65 (غير متصل) غير موصول داخل الوحدة. يجب أن تكون مقاومة الأطراف الخاصة بالمورد والمحجوزة إلى الأرض أكبر من 10 كيلو أوم وأقل من 100 بيكوفاراد.

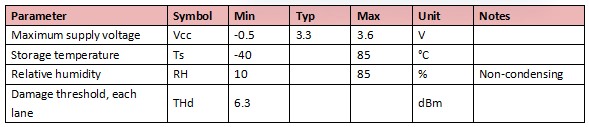

أعلى التقييمات المطلقة

تجدر الإشارة إلى أن التشغيل بما يتجاوز أي تصنيفات قصوى مطلقة فردية قد يتسبب في تلف دائم لهذه الوحدة.

بيئات التشغيل

يتم تحديد الخصائص الكهربائية والبصرية أدناه في ظل بيئة التشغيل هذه، ما لم يتم تحديد خلاف ذلك.

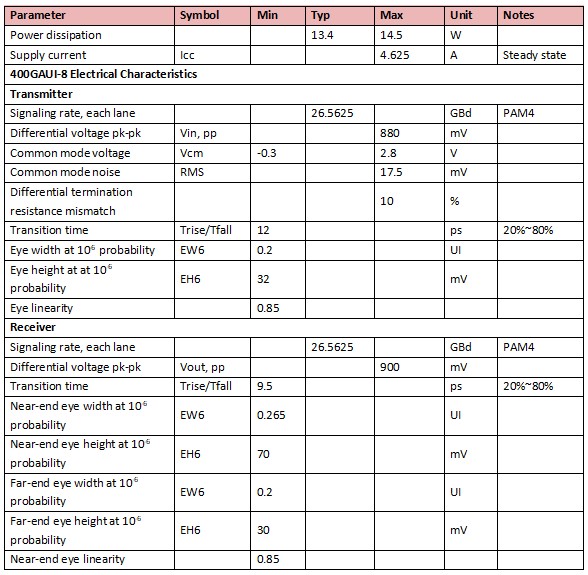

الخصائص الكهربائية

ملاحظة: تشير الخصائص الكهربائية 400GAUI-8 إلى CEI-56G-VSR-PAM4 من OIF-CEI-04.0.

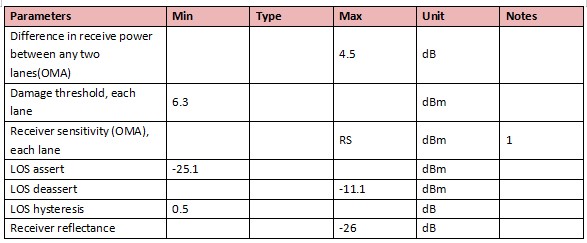

الخصائص البصرية

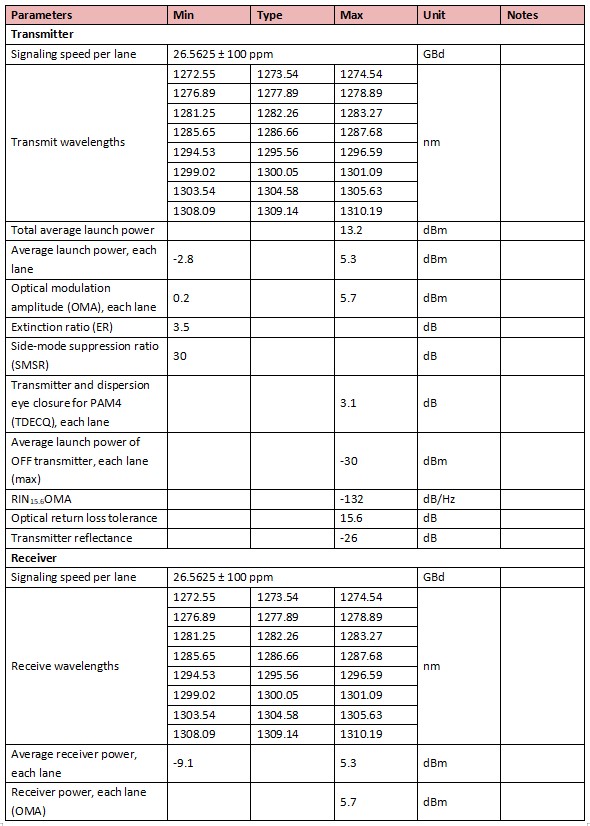

تشغيل 400GBASE-LR8 (نهاية الخط، درجة الحرارة القصوى = من 0 إلى +70 درجة مئوية، جهد التغذية = من 3.135 إلى 3.465 فولت)

ملاحظة: RS=max (-6.6, SECQ-8) dBm، BER@2E-4

تعريفات ذاكرة EEPROM

راجع مواصفات واجهة الإدارة المشتركة QSFP-DD الإصدار 4.0.

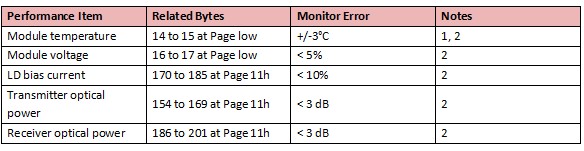

وظائف المراقبة التشخيصية الرقمية الثلاثية

يدعم QSFP-DD 400G LR8 واجهة مراقبة التشخيص (DMI) القائمة على I2C والمحددة في وثيقة مواصفات واجهة الإدارة المشتركة QSFP-DD الإصدار 4.0. يمكن للمضيف الوصول إلى الأداء في الوقت الفعلي للطاقة الضوئية للمرسل والمستقبل ودرجة الحرارة وجهد التغذية وتيار الانحياز.

ملحوظة:

1. يتم تثبيت نقطة اختبار درجة الحرارة الفعلية على غلاف الوحدة حول مصفوفة الليزر.

2. نطاق درجة حرارة التشغيل الكامل.

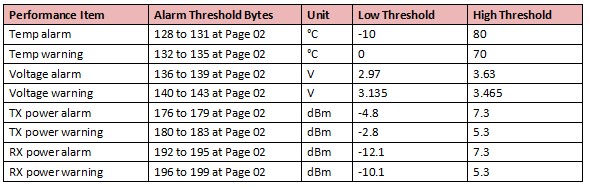

عتبات الإنذار والتحذير

يدعم QSFP-DD 400G LR8 وظيفة الإنذارات، مما يشير إلى أن قيم الأداء الأساسي السابق أقل أو أعلى من العتبات.

المواصفات الميكانيكية

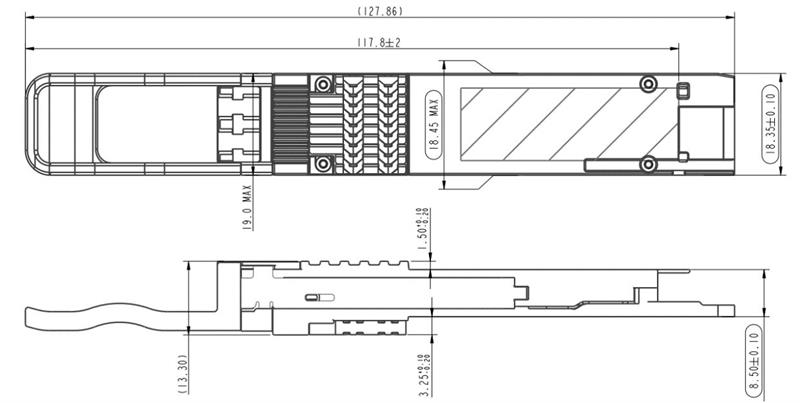

الشكل 10-1 الأبعاد الميكانيكية

معلومات الطلب
