DAS Integrated Optical Module（Raman）
وحدة بصرية متكاملة لنظام DAS (رامان)

وحدة بصرية متكاملة لنظام DAS (رامان)

سمات

  • متكاملة للغاية (UNL، AOM، EDFA، BPD، RAMAN)
  • درجة حرارة التشغيل: -10 إلى 50 درجة مئوية
  • موثوقية عالية واستقرار
  • وضع التحكم المرن
  • قناة واحدة / قناتين
استفسر الآن تحميل
فئات
  • تفاصيل المنتج

وحدة بصرية متكاملة لنظام DAS

يعتمد نظام الاستشعار الصوتي بالألياف الموزعة (DAS) على مبدأ OTDR الطوري، ويستخدم أليافًا بصرية عادية واحدة كناقل، حيث يتم الكشف عن الضوء المتناثر من نوع رايلي داخل الألياف، والحصول على معلومات الطور والتردد، وذلك لتحقيق الكشف عن الصوت والاهتزاز والإشارات الأخرى، ويستخدم على نطاق واسع في خطوط أنابيب النفط والغاز، وأمن المحيط، والنقل بالسكك الحديدية عالية السرعة، وغيرها من المجالات.

في مجال الاستشعار الصوتي الموزع عبر الألياف الضوئية، أطلقت شركة FIBERWDM وحدة DAS المتكاملة، والتي تضم ليزرًا فائق الدقة ذو عرض خط طيفي ضيق للغاية (<3 كيلوهرتز)، ومضخمًا صوتيًا بصريًا (AOM) بقدرة 80 ميجاهرتز، ومضخمًا نبضيًا، ومضخمًا رامانيًا، وكاشفًا ضوئيًا متوازنًا. تتميز هذه الوحدة بتكاملها العالي، وصغر حجمها، وموثوقيتها الفائقة.

سمات

  • متكاملة للغاية (UNL، AOM، EDFA، BPD، RAMAN)
  • درجة حرارة التشغيل: -10 إلى 50 درجة مئوية
  • موثوقية عالية واستقرار
  • وضع التحكم المرن
  • قناة واحدة / قناتين

التطبيقات

  • خطوط أنابيب النفط والغاز
  • أمن المحيط
  • النقل بالسكك الحديدية عالية السرعة
  • كابلات الطاقة

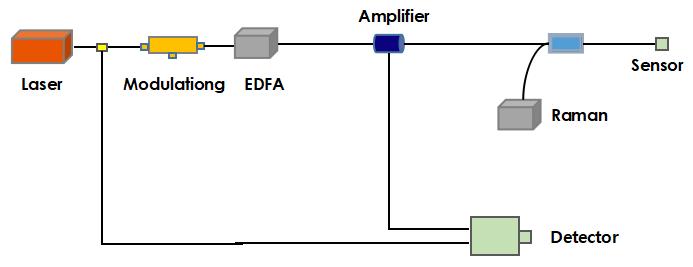

المسار البصري

DAS optical module

طراز المنتج: FW-RA-DASXXX

حدود

مين

النوع.

الأعلى

وحدة

مسافة الاستشعار

- 60 60 كم

الطول الموجي المركزي

-

1550.12

- نانومتر

عرض الخط

- - 3

خز

عرض النبضة

60 100 - ns

معدل التكرار

- 2 20

كيلوهرتز

قوة رامان البصرية

- - 26

ديسيبل ميلي واط

ذروة القدرة البصرية النبضية

- 23 30

ديسيبل ميلي واط

مقاومة الدخل

- 50 - أوم

تردد التحويل

- 80 -

ميجاهرتز

الطول الموجي

800~1700

نانومتر

يكسب

60 ألف

V/A

وضع الاقتران

مكيف هواء

-

عرض النطاق الترددي

100

ميجاهرتز

نمط التعديل

خارجي

-

ملاحظة: 1) يمكن اختيار قناة واحدة أو قناتين؛ XXX: 399- قناة واحدة، 398- قناتين

2) نسبة الإشارة إلى الضوضاء عند الذيل هي 4 ديسيبل

حدود

مؤشر

ملاحظة

كهربائي

مزود الطاقة

تيار مستمر +12 فولت/أرضي

استهلاك الطاقة

<36 واط

درجة حرارة كاملة

ميكانيكياً

أبعاد

208 × 150 × 38 مم

نوع ذيل الخنزير

SMF

تواصل

موصل

4PIN

مستوى

RS232

واجهة المستخدم

قراءة وتعيين المعلمات

المعلمة

مين

الأعلى

وحدة

درجة حرارة التشغيل

-10 +50 درجة مئوية

درجة حرارة التخزين

-40 +85 درجة مئوية

الرطوبة المرتبطة

5 95 %

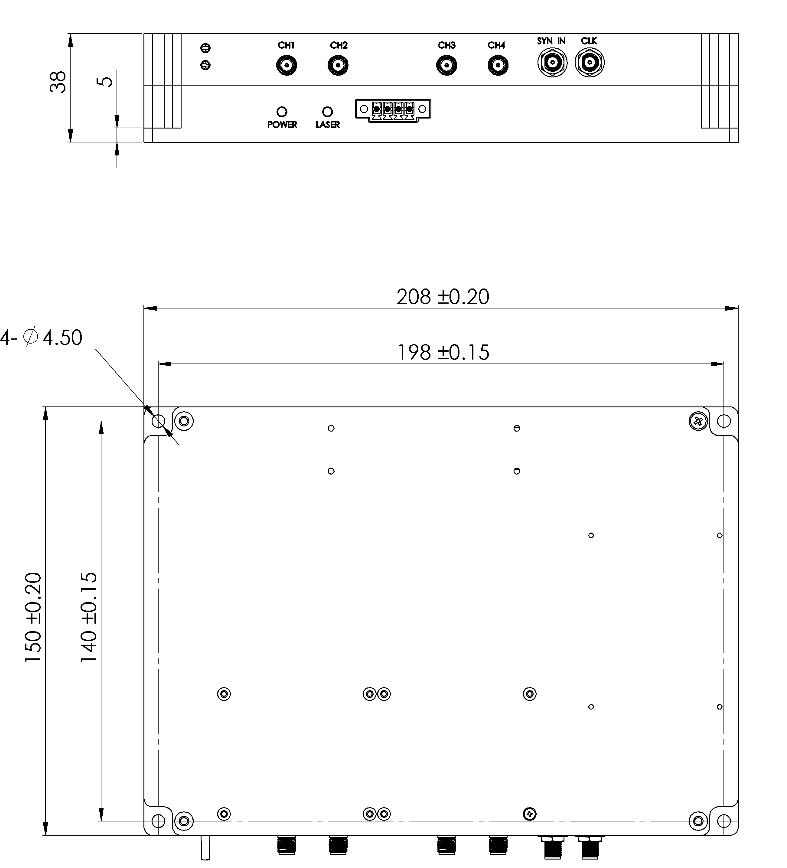

الأبعاد الميكانيكية

DAS optical module

للحصول على معلومات حول الطلبات والحلول المخصصة، يرجى الاتصال بنا: sales@fiberwdm.com

هل تريد معرفة المزيد عن هذا المنتج؟

أرسل أ رسالة
ترك رسالة

إذا كنت مهتمًا بمنتجاتنا وترغب في معرفة المزيد من التفاصيل، فيرجى ترك رسالة هنا، وسنرد عليك في أقرب وقت ممكن.

المنتجات ذات الصلة

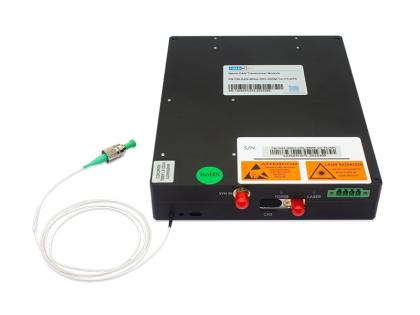

DAS Integrated Optical Module وحدة بصرية متكاملة لنظام DAS
يعتمد نظام الاستشعار الصوتي بالألياف الموزعة (DAS) على مبدأ OTDR الطوري، ويستخدم أليافًا بصرية عادية واحدة كناقل، حيث يتم الكشف عن الضوء المتناثر من نوع رايلي داخل الألياف، والحصول على معلومات الطور والتردد، وذلك لتحقيق الكشف عن الصوت والاهتزاز والإشارات الأخرى، ويستخدم على نطاق واسع في خطوط أنابيب النفط والغاز، وأمن المحيط، والنقل بالسكك الحديدية عالية السرعة، وغيرها من المجالات. في مجال الاستشعار الصوتي الموزع عبر الألياف الضوئية، أطلقت شركة FIBERWDM وحدة DAS المتكاملة، والتي تضم ليزرًا فائق الدقة ذو عرض خط طيفي ضيق للغاية (
اقرأ المزيد

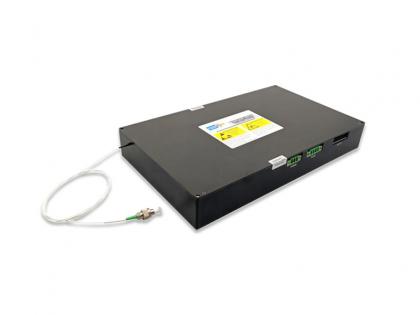

DTS Integrated Module وحدة DTS المتكاملة
سمات نظام جمع البيانات المدمج: إخراج درجة الحرارة مباشرة مسافة الاستشعار: 25 كم (SM)، 15 كم (MM)، 5 كم (دقة عالية) تقصير دورة البحث والتطوير لدى العملاء
اقرأ المزيد

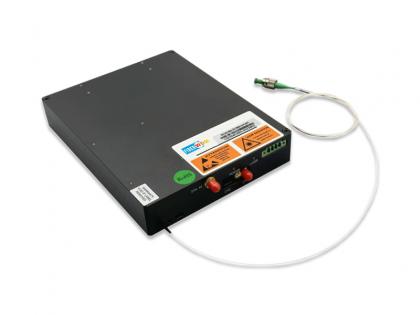

DVS Integrated Optical Module وحدة بصرية متكاملة DVS
سمات نظام متكامل للغاية (UNL، AOM، EDFA، كاشف) درجة حرارة التشغيل: -15 إلى 55 درجة مئوية موثوقية عالية واستقرار وضع التحكم المرن قناة واحدة / قناتين
اقرأ المزيد
Atmospheric Coherent Detection LiDAR Pulsed Light Source مصدر ضوء نبضي بتقنية ليدار للكشف المتماسك عن الغلاف الجوي
سمات طاقة نبضية عالية: 300 ميكرو جول عرض النبضة: 100~800 نانوثانية (قابل للضبط) معلمات النبض مدمجة، بدء التشغيل بلمسة واحدة تكامل عالٍ، حجم صغير، وزن خفيف
اقرأ المزيد

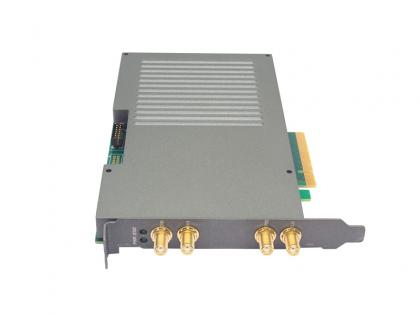

250MSps Dual-channel High-speed Data Acquisition Card بطاقة جمع بيانات عالية السرعة ثنائية القناة بسرعة 250 ميجا عينة في الثانية
