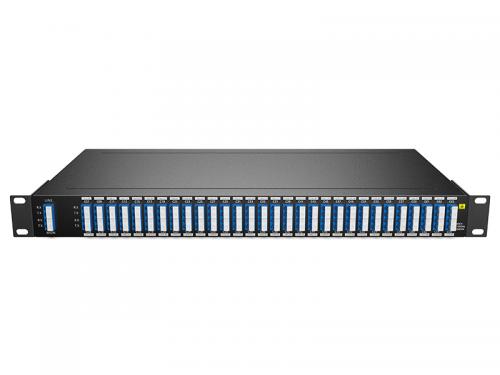

مُضاعِف/مُزيل مُضاعِف DWDM فائق النطاق C، 60 قناة + شاشة مراقبة، 100 جيجاهرتز، وحدة LC/UPC واحدة هذه القنوات الـ 60 DWDM Mux Demux يتميز هذا الجهاز بتباعد قنوات يبلغ 100 جيجاهرتز، ويؤدي وظيفة تعدد الإرسال أو فك الإرسال لـ 60 قناة عند أطوال موجات الاتحاد الدولي للاتصالات في نطاق Super C، مما يوسع نطاق الطيف الفعال بشكل كبير مقارنةً بنطاق C التقليدي ونطاق C الممتد. كما يوفر مزيجًا من فقد الإدخال البصري المنخفض وعزل القنوات العالي إلى جانب موثوقية طويلة الأمد. معلومات المنتج جهاز استقبال فائق النطاق C بتردد 100 جيجاهرتز مزود بـ 60 قناة، ومنفذ مراقبة، وLC/UPC، ومضاعف/مفكك إشارات DWDM ثنائي الألياف، ووحدة تثبيت في رف 1U إعدادات تطبيق المنتج المواصفات البصرية با مقياس مواصفة الوحدات ملحوظات مين يكتب الأعلى تباعد القنوات 100 جيجاهرتز تكنولوجيا AAWG (سطح مستوٍ) عدد القنوات 60 القنوات ترددات القنوات شبكة الاتحاد الدولي للاتصالات تيراهيرتز نطاق تردد القناة المتاحة غريب 190.75 196.650 تيراهيرتز 1524.50-1571.65 نانومتر حتى 190.7 196.600 تيراهيرتز 1524.89-1572.06 نطاق تمرير القناة -12.5 +12.5 جيجاهرتز -0.10 +0.10 نانومتر دقة الطول الموجي المركزي -0.05 +0.05 نانومتر خسارة الإدخال@com 6 6.7 ديسيبل @Center Wavelength خسارة الإدخال@mon 22 ديسيبل 1% تموج نطاق التمرير 1.0 1.5 نانومتر عرض النطاق الترددي الكامل عرض النطاق الترددي عند 1.0 ديسيبل 0.22 نانومتر عرض النطاق الترددي عند 3.0 ديسيبل 0.42 نانومتر عرض النطاق الترددي عند 20 ديسيبل 1.20 نانومتر توحيد فقد الإدخال في الاتحاد الدولي للاتصالات 1.20 ديسيبل الفقد المعتمد على الاستقطاب 0.5 ديسيبل عزل القناة المجاورة 25 ديسيبل عزل القنوات غير المتجاورة 30 ديسيبل التداخل الكلي 24 24 ديسيبل التوجيه 40 ديسيبل فقدان العودة مع الموصلات 40 45 ديسيبل التشتت اللوني -20 +20 بيكو ثانية/نانومتر PDL 0.5 ديسيبل PMD 1.0 ملاحظة: معالجة الطاقة الضوئية للمنفذ المشترك 24 ديسيبل ميلي واط الوزن الصافي 3.5 كجم الأبعاد (الارتفاع × العرض × العمق) 44 × 481.8 × 230 مم مم ظروف التشغيل بارامي تير مين الأعلى الوحدات درجة حرارة -5 65 درجة مئوية رطوبة غير مكثف 0 90 نسبة الرطوبة النسبية شروط التخزين المعلمة مين الأعلى الوحدات درجة حرارة -40 85 درجة مئوية رطوبة غير مكثف 0 90 نسبة الرطوبة النسبية

IL

IL

إيل

IL

مرشح FWDM أحادي القناة بثلاثة منافذ، يعمل في شبكة الألياف الضوئية FTTH/FTTx مُضاعِف PON CATV فقد إدخال منخفض عزل قناة عالي فقد منخفض يعتمد على الاستقطاب موثوقية واستقرار استثنائيان

IL

IL

IL

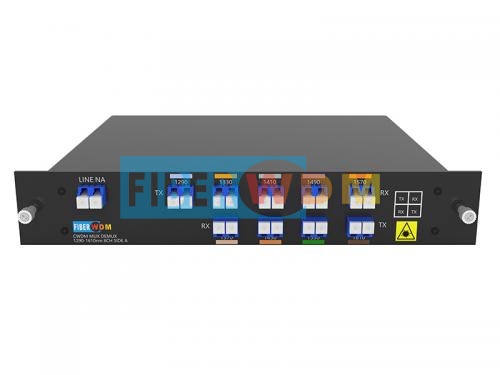

مُضاعِف/مُفكِّك CWDM، تعدد الإرسال حتى 9 قنوات لنقل ثنائي الاتجاه عبر ليف ضوئي واحد سلبي، شفاف للبروتوكول لشبكات إيثرنت، وFC، وOTN، وSONET/SDH، وما إلى ذلك. متوافق تمامًا مع جميع أجهزة بصرية CWDM من نوع ITU-T بسرعة 1 جيجابت/10 جيجابت/25 جيجابت ينطبق على شبكات CWDM الإقليمية والمتروبولية

IL

إيل
